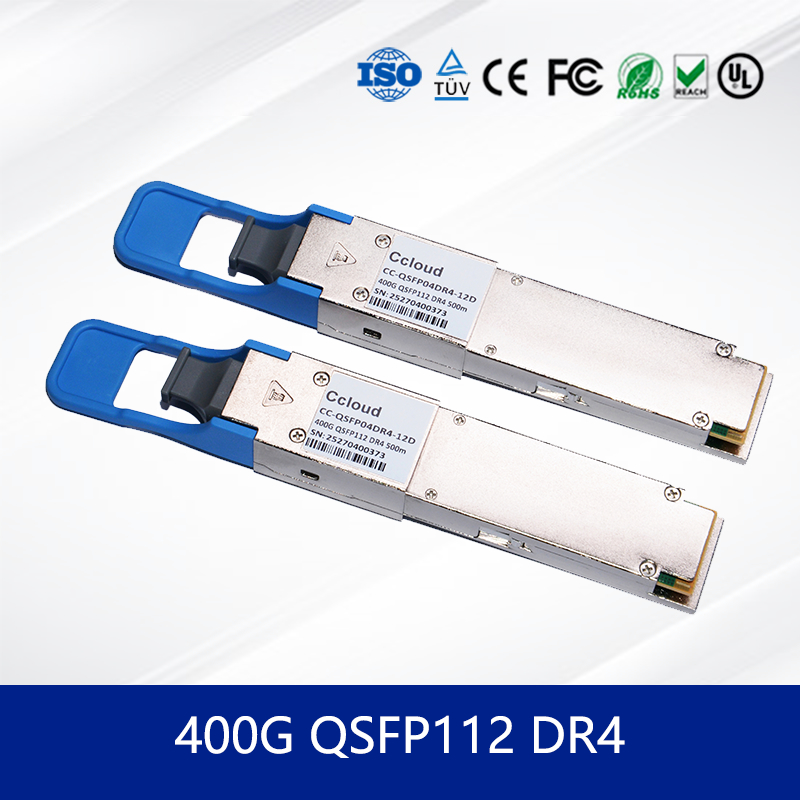

QSFP-DD 400G DR4 Μονάδα οπτικού δέκτη μονοτρόπου, πολλαπλών τρόπων για δίκτυα υψηλών επιδόσεων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | own |
| Πιστοποίηση: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Αριθμό μοντέλου: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| Έγγραφο: | QSFP-DD 400G DR4.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Face to face/bulk price |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | SPOT GOSDS 3-7 ημέρες. Προσαρμογή 2-4 εβδομάδες |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Περιγραφή προϊόντων
400G DR4 QSFP-DD Οπτικός πομποδέκτης μονάδας-500μ που φτάνει, χαμηλή ισχύς, CMIS 4.0
1.QSFP-DD 400G DR4 Επισκόπηση προϊόντος
Το CC-QSFD04DR4-12D είναι υψηλής απόδοσηςμονάδα οπτικού πομποδέκτηΣχεδιασμένο για εφαρμογές Ethernet 400G. Υποστηρίζει τόσο 400G DR4 συσσωμάτωση όσο και 4x100g λειτουργίες ξεμπλοκάρισμα σε ίνες μονής λειτουργίας έως 500 μέτρων. Συμπεριφορά με τα πρότυπα QSFP-DD MSA και IEEE, αυτόοπτική ενότηταΠροσφέρει χαμηλή κατανάλωση ενέργειας, προηγμένη διεπαφή διαχείρισης και αξιόπιστη απόδοση για τα δίκτυα δεδομένων και των επιχειρήσεων.
2. QSFP-DD 400G DR4 Βασικές λειτουργίες
- Υποστηρίζει τη λειτουργία Breakout 400GBase-DR4 και 100GBase-DR
- Σύνδεσμος MPO-12 με τελικό πρόσωπο 8 ° γωνίας
- Κατανάλωση ενέργειας <8W (στόχος)
- Θερμοκρασία λειτουργίας: 0 ° C έως 70 ° C
- Διασύνδεση διαχείρισης CMIS 4.0
- Ζεστός συντελεστής μορφής QSFP-DD
3. Τεχνολογία και πρότυπα QSFP-DD 400G DR4
Η ενότητα συμμορφώνεται με το IEEE 802.3-2022, το QSFP-DD MSA και το CMIS 4.0. Χρησιμοποιεί τη διαμόρφωση PAM4 και ενσωματώνει ψυγμένα λέιζερ EA-DFB και φωτοδιόδους PIN για ανώτερη ακεραιότητα σήματος. Αυτόμονάδα οπτικού πομποδέκτηΥποστηρίζει τόσο τις ηλεκτρικές διεπαφές 400 Gaui-8 όσο και 100 Gaui-2.
4. Αρχή εργασίας
Ο πομποδέκτης μετατρέπει οκτώ 26.5625 ηλεκτρικές λωρίδες GBD PAM4 σε τέσσερα οπτικά κανάλια 53,125 GBD χρησιμοποιώντας ένα εσωτερικό κιβώτιο ταχυτήτων DSP. Στη λειτουργία Breakout, υποστηρίζει τέσσερα ανεξάρτητα κανάλια 100G. Οοπτική ενότηταΕξασφαλίζει το χαμηλό BER με ενσωματωμένη υποστήριξη FEC.
5. Εφαρμογές QSFP-DD 400G DR4
- Το κέντρο δεδομένων διασυνδέεται
- Διασυνδέσεις διακόπτη και δρομολογητή
- Πληροφοριακά δίκτυα υψηλής απόδοσης
- Υποδομή σύννεφων
6. Προδιαγραφές QSFP-DD 400G DR4
| Παράμετρος | Αξία |
|---|---|
| Ρυθμός δεδομένων | 400g (4x100g breakout) |
| Μήκος κύματος | 1304.5-1317.5 nm |
| Μέγιστη απόσταση | 500μ. Πάνω από το SMF |
| Σύνδεσμος | MPO-12 |
| Κατανάλωση ενέργειας | <8W |
| Σχηματισμός | QSFP-DD |
7. Πλεονεκτήματα
- Ο σχεδιασμός χαμηλής ισχύος μειώνει το λειτουργικό κόστος
- Προς τα πίσω συμβατά με τις θύρες QSFP28 και QSFP+
- Υψηλή αξιοπιστία με δροσισμένα λέιζερ EA-DFB
- Ισχυρή διαχείριση μέσω CMIS 4.0
8. Υπηρεσία και υποστήριξη
Προσφέρουμε 3ετή εγγύηση, παγκόσμια ναυτιλία και τεχνική υποστήριξη 24/7. Διατίθενται προσαρμοσμένες εκπτώσεις διαμόρφωσης και μαζικής παραγγελίας.
9. Συχνές ερωτήσεις
Ε: Είναι αυτή η ενότητα συμβατή με τις θύρες QSFP28;
Α: Ναι, ο συντελεστής μορφής QSFP-DD είναι μηχανικά και ηλεκτρικά συμβατός με QSFP28 και QSFP+.
Ε: Ποιος είναι ο μέγιστος ρυθμός δεδομένων ανά κανάλι;
Α: Κάθε κανάλι υποστηρίζει 106,25 GB/s σε οπτική λειτουργία και 53,125 GB/s ηλεκτρικά.
Ε: Υποστηρίζει το FEC;
Α: Ναι, απαιτεί FEC από την πλευρά του κεντρικού υπολογιστή με βάση το Rs (544.514) για διόρθωση σφαλμάτων.
10 προφυλάξεις
- Αποφύγετε την κάμψη των ινών πέρα από την ελάχιστη ακτίνα κάμψης
- Εξασφαλίστε τον σωστό χειρισμό ESD κατά τη διάρκεια της εγκατάστασης
- Λειτουργούν εντός καθορισμένων περιοχών θερμοκρασίας και τάσης
- Χρησιμοποιήστε συμβατό εξοπλισμό υποδοχής και υλικολογισμικό
11. Εισαγωγή Εταιρείας

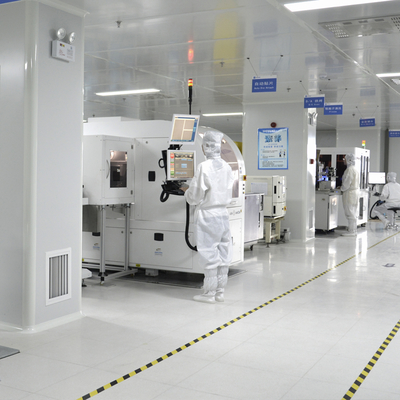

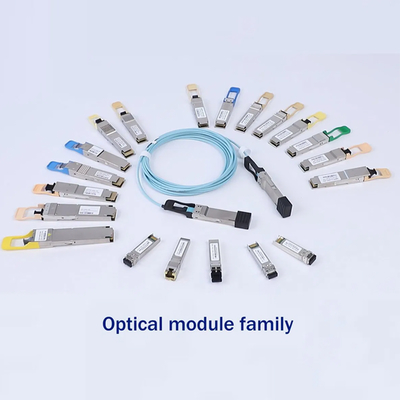

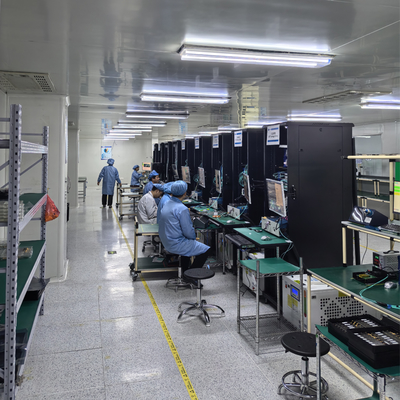

Με πάνω από μια δεκαετία εμπειρίας στον κλάδο, εκμεταλλεύουμε μια μεγάλη μονάδα παραγωγής που υποστηρίζεται από μια ισχυρή τεχνική ομάδα. Συνεργαζόμαστε με κορυφαίες μάρκες, όπως οι Mellanox, Ruckus, Aruba και Extreme. Το χαρτοφυλάκιο προϊόντων μας περιλαμβάνει διακόπτες δικτύου, προσαρμογείς, ασύρματα σημεία πρόσβασης, ελεγκτές και καλώδια. Διατηρούμε απογραφή 10 εκατομμυρίων δολαρίων για να εξασφαλίσουμε την ταχεία παράδοση και να προσφέρουμε ανταγωνιστική τιμολόγηση παράλληλα με την 24η ώρα και την τεχνική υποστήριξη πελατών και. Οι επαγγελματικές μας ομάδες πωλήσεων και μηχανικών έχουν δημιουργήσει αξιόπιστη φήμη στην παγκόσμια αγορά.
