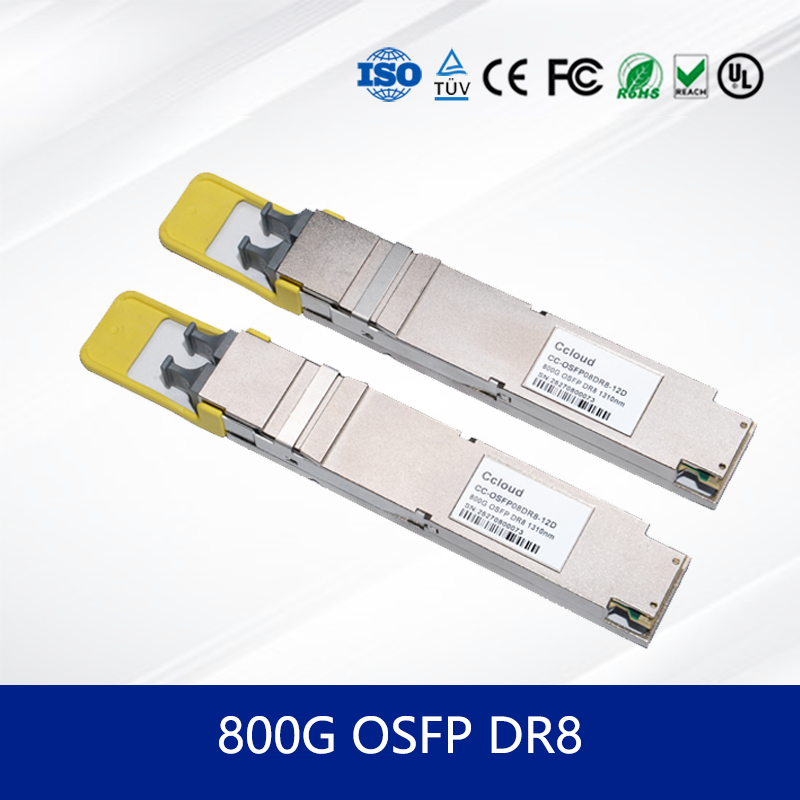

Μεγάλη ταχύτητα 800G OSFP 112 DR8 CC-OSFP08DR8-12D μονάδα δέκτη για κέντρο δεδομένων

800G OSFP Οπτική Πιστολήπτης Μοντέλος CMIS Διαχείριση / 500 m Ραχίς / Ζεστό Εναρμόσιμο

Πολύτιμα Σημαντικά Σημεία

• 800 Gb/s DR8 μέσω SMF σε απόσταση 500 m χρησιμοποιώντας 53,125 GBd PAM4 ανά λωρίδα για προβλέψιμες επιδόσεις φύλλου-αστέρας.
• Σχεδιασμός OSFP τύπου-2 θερμής σύνδεσης με διπλές συνδέσεις MTP-8 APC για πυκνά μπροστινά πάνελ.
• Παρακολούθηση CMIS με τυποποιημένη τηλεμετρία, συναγερμούς και λειτουργίες χαμηλής ισχύος για συνεπή λειτουργίες πολλών προμηθευτών.
• 3.3 V τροφοδοσία, τυπική ισχύς περίπου 14,6 W, εμπορική λειτουργία σε θερμοκρασία 0°C.

1) Πληροφορίες για το προϊόν / Περιγραφή του προϊόντος / Βασικές πληροφορίες / Προδιαγραφή

Το CC-OSFP08DR8-12DΟπτική μονάδα δέκτηστοχεύει σε υφάσματα 800G επόμενης γενιάς σε περιβάλλοντα cloud, τεχνητής νοημοσύνης και HPC. Οκτώ λωρίδες 100G host χαρτογραφούνται σε οκτώ οπτικές λωρίδες σε 1310 nm,Παρέχοντας σταθερές συνδέσεις κατηγορίας DR έως 500 m σε μονοτροπική ίναΑυτό το θερμό-συνδέσιμο OSFP τύπου-2οπτική μονάδασυνδυάζει ένα συμπαγές θερμικό αποτύπωμα με διπλές θύρες MTP-8 APC και έλεγχο CMIS για εξορθολογισμένες λειτουργίες σε μικτές πλατφόρμες.800 γραμμάρια οσφπ, απλοποιώντας την αναζήτηση, την κατάρτιση και τη διαχείριση του κύκλου ζωής.

2) Χαρακτηριστικά

• Σχήμα: OSFP τύπου-2, θερμό-ενσωματώσιμος· υψηλή πυκνότητα εμπρόσθιου πάνελ.
• Συνολικός ρυθμός: 800 Gb/s μέσω 8 × 53,125 GBd PAM4.
• Οπτική: πομποί EML 1310 nm με δέκτες PIN ανά λωρίδα.
• Περιοχή: 500 m πάνω από SMF (ΔΔ προϋπολογισμός σύνδεσης).
• Δύναμη/θερμικότητα: σιδηρόδρομος 3.3 V, ~ 14,6 W τυπικό, θήκη 070 °C.
• Διαχείριση: CMIS μέσω I2C με λειτουργίες διακοπής, επαναφοράς, παρουσίας και χαμηλής ισχύος.

3) Τεχνολογία

Κατασκευασμένο με OSFP MSA με CMIS για συνδέσεις 8/16 λωρίδων, ο σχεδιασμός χρησιμοποιεί σήμανση PAM4 για να φτάσει τα 800G χωρίς αύξηση του αριθμού των θύρων της πλάκας προσώπου.Τα λέιζερ EML σε 1310 nm παρέχουν γραμμικότητα και ανοχή διασποράςΟι δέκτες PIN-PD διατηρούν την ευαισθησία και το περιθώριο που απαιτούνται από την οπτική DR.Οπτική μονάδα δέκτησυμμορφώνεται με κοινούς χάρτες μητρώων και μηχανές κατάστασης, εξασφαλίζοντας ομοιόμορφη συμπεριφορά σε όλες τις παραλλαγές NOS διακόπτη.

4) Θεωρία / Αρχή λειτουργίας

Εσωτερικά, ένας επαναχρονοδιακόπτης / κιβώτιο ταχυτήτων συντελεί οκτώ ηλεκτρικές λωρίδες 100G και οδηγεί σύμβολα PAM4 σε οκτώ EML.Ένα δισύρματο λεωφορείο I2C εκθέτει σελίδες CMIS για απογραφή, όρια, κατάσταση ισχύος και διαχείριση σφαλμάτωνοπτική μονάδανα ενσωματωθεί με αυτοματοποιημένη προμήθεια και εργαλεία στόλου.

5) Εφαρμογή / Χρήση

• Τα υφάσματα σπονδυλικής στήλης σε κέντρα δεδομένων cloud με καθοριστικές αναβατικές συνδέσεις DR 500 m (ToR/EoR/aggregation).
• Συγκεντρώσεις εκπαίδευσης τεχνητής νοημοσύνης και δομές αποθήκευσης όπου η ροή αέρα και τα θερμικά περιθώρια είναι περιορισμένα.
• Η HPC διασυνδέεται με την τυποποίηση800 γραμμάρια οσφπγια σασί υψηλής ακτίνας και για μονωτές κάρτες γραμμής.

6) Πίνακας προδιαγραφών + πίνακας επιλογής

7) Πλεονεκτήματα / σημεία πώλησης

• Το βασισμένο σε πρότυπα CMIS απλοποιεί τον αυτοματισμό πολλών προμηθευτών και τη συντήρηση του στόλου.
• Θερμικός φάκελος ρυθμισμένος για πυκνή, ψύξη αέρα κάρτες γραμμών και πλαίσιο.
• Η ευθεία διαλειτουργικότητα μεταξύ των οικοσυστημάτων που υιοθετούν800 γραμμάρια οσφπ.

8) Υπηρεσία

Η επιλογή πριν από τις πωλήσεις, οι έλεγχοι του προϋπολογισμού σύνδεσης, η ταχεία εφοδιαστική και η απομακρυσμένη / επί τόπου τεχνική υποστήριξη είναι διαθέσιμες.

9) Συχνές ερωτήσεις

1. Είναι ηΟπτική μονάδα δέκτηΔιαλειτουργικό με τον διακόπτη 800G μου;Ακολουθεί το OSFP MSA και το CMIS, ελέγξτε με τον εγκεκριμένο κατάλογο του προμηθευτή σας.
2. Ποια απόσταση υποστηρίζεται;Μέχρι 500 m πάνω από SMF με τον καθορισμένο οπτικό προϋπολογισμό DR και FEC.
3. Τι ισχύ και θερμοκρασία πρέπει να προγραμματίσω;Τυπικό ~ 14,6 W σε 3,3 V, περίπτωση 070 °C.
4. Μπορείτε να υποστηρίξετε μεγάλες αναπτύξεις;Ναι, τα προγράμματα προμήθειας έργων και η υποστήριξη είναι διαθέσιμη 24 ώρες την εβδομάδα.

10) Προφυλάξεις

• Λειτουργεί εντός του καθορισμένου εύρους θερμοκρασίας και ακολουθεί τις οδηγίες ροής αέρα.
• Χρησιμοποιήστε κατάλληλα εργαλεία καθαρισμού MTP/MPO· ακολουθήστε τις προφυλάξεις ESD κατά τον χειρισμό.
• Επιβεβαιώστε την συμβατότητα αναθεώρησης CMIS / firmware πριν από την κλιμάκωσηοπτική μονάδαστόλους.

11) Διαδικασία κατασκευής

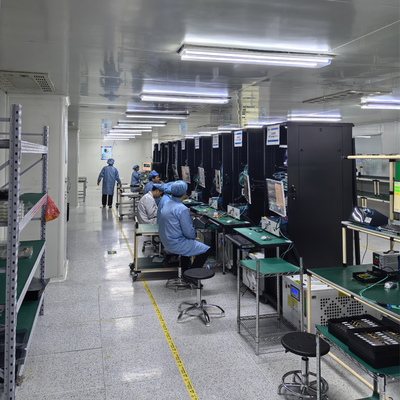

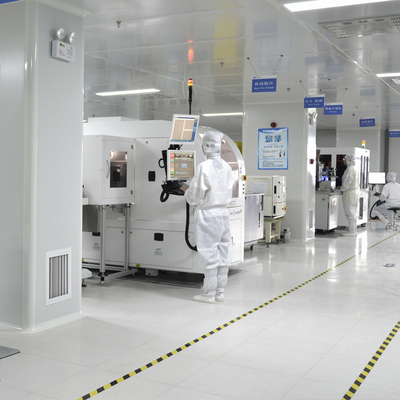

Οι ενότητες παράγονται σε μεγάλες γραμμές με εισερχόμενη επιθεώρηση, οπτική ευθυγράμμιση, εγκατάσταση και τελική επαλήθευση.Κάθε μονάδα υποβάλλεται σε ηλεκτρικές και οπτικές δοκιμές για την επικύρωση των επιδόσεων PAM4 και των λειτουργιών CMIS πριν από την αποστολή.

12) Οδηγίες λειτουργίας

• Εισάγετε τη μονάδα σε ένα κλουβί OSFP με την κλειδαριά πλήρως ενεργοποιημένη.
• Βεβαιωθείτε ότι το NOS του οικοδεσπότη αναγνωρίζει το CMIS. Ελέγξτε τους συναγερμούς και τα όρια μετά τη σύνδεση.
• Διατηρήστε την υγιεινή των συνδέσμων, κλείστε τις μη χρησιμοποιούμενες θύρες, καταγράψτε τις σειριακές τιμές για την παρακολούθηση των στοιχείων ενεργητικού.
