Υψηλής ταχύτητας 400G QSFP112 SR4 Οπτικό πομποδέκτη Module Υψηλής ταχύτητας 850nm 100m MMF
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | own |
| Πιστοποίηση: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Αριθμό μοντέλου: | 400G OSFP 112 SR4 CC-OSFP04SR4-12D |
| Έγγραφο: | QSFP112 400G SR4.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 50pcs |
|---|---|
| Τιμή: | Face to face/bulk price |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | SPOT GOSDS 3-7 ημέρες. Προσαρμογή 2-4 εβδομάδες |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04VR4-12D |
|---|---|---|---|
| Performance: | 400G QSFP112 SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Επισημαίνω: | Πομποδέκτης 400G QSFP112 SR4,400G οπτική ενότητα πομποδεκτών,850nm οπτική ενότητα πομποδεκτών |
||
Περιγραφή προϊόντων

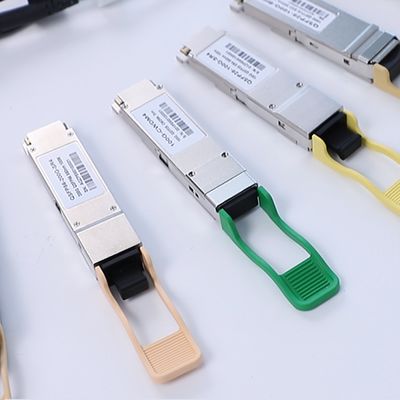

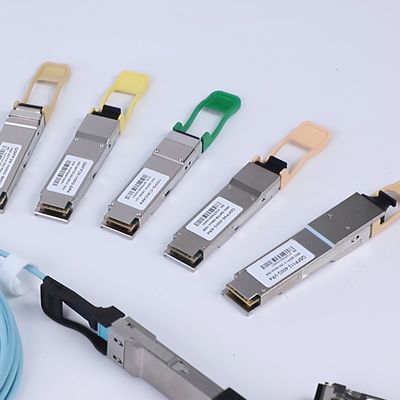

400G QSFP112 SR4 Οπτική μονάδα δέκτη
Βιώστε υψηλής απόδοσης συνδεσιμότητα κέντρου δεδομένων με το 400G QSFP112 SR4 μαςοπτική μονάδα δέκτη-μεταφορέαΣχεδιασμένη για εφαρμογές μικρής εμβέλειας πολλαπλών μορφών ινών, η ενότητα αυτή υποστηρίζει ταχύτητες δεδομένων έως 425Gbps σε 100m χρησιμοποιώντας ίνες OM4.και ισχυρή διαγνωστική παρακολούθηση, είναι μια ιδανική λύση για σύγχρονα κέντρα δεδομένων και δίκτυα υψηλής ταχύτητας.
Βασικά χαρακτηριστικά
- Φόρμα QSFP112 με θερμή σύνδεση με παρακολούθηση ψηφιακής διάγνωσης (DDM)
- 4 ανεξάρτητες λωρίδες με 106,25Gbps ανά λωρίδα, συνολικά 425Gbps
- Επικοινωνία έως 100 μέτρα με πολυμέθοδο ίνες OM4
- Τεχνολογία 850nm VCSEL λέιζερ και δέκτη PIN
- Χαμηλή κατανάλωση ενέργειας, μέγιστο 10W
- Συμμόρφωση με τα πρότυπα IEEE 802.3db, 802.3ck και CMIS 4.0
- Συμμόρφωση RoHS 6/6 και προϊόν λέιζερ κλάσης 1
Τεχνολογία & Πρότυπα
Αυτό...οπτική μονάδασυμμορφώνεται με τα βιομηχανικά πρότυπα, συμπεριλαμβανομένων των IEEE 802.3db, IEEE 802.3ck και QSFP112 MSA. Χρησιμοποιεί τη διαμόρφωση PAM4 και υποστηρίζει ηλεκτρική διεπαφή 400GAUI-4.Η ενότητα ενσωματώνει προηγμένη ψηφιακή διάγνωση για την παρακολούθηση της θερμοκρασίας σε πραγματικό χρόνο, τάση, ισχύ TX/RX, και ρεύμα παρεκκλίσεων.
Αρχή λειτουργίας
Ο δέκτης μετατρέπει ηλεκτρικά σήματα σε οπτικά σήματα χρησιμοποιώντας τέσσερα λέιζερ VCSEL 850nm. Κάθε λωρίδα λειτουργεί ανεξάρτητα, μεταδίδοντας δεδομένα μέσω OM4 ινών μέσω ενός συνδετήρα MPO-12.Από την πλευρά του δέκτη, μια σειρά φωτοδιόδων PIN μετατρέπει τα οπτικά σήματα σε ηλεκτρικά δεδομένα, εξασφαλίζοντας επικοινωνία υψηλής ταχύτητας και χαμηλής καθυστέρησης.
Εφαρμογές
- Συνδέσεις κέντρων δεδομένων και αρχιτεκτονικές σπονδυλικής στήλης
- Συγκεντρώσεις υπολογιστών υψηλών επιδόσεων (HPC)
- Υποδομή σύννεφου και δικτύωση επιχειρήσεων
- Βασικά δίκτυα τηλεπικοινωνιών και παρόχων υπηρεσιών παροχής υπηρεσιών
Προδιαγραφές
| Παράμετρος | Αξία | Μονάδα |
|---|---|---|
| Ποσοστό δεδομένων | 425 | Gbit/s |
| Διάστημα κύματος | 850 | nm |
| Μέγιστη απόσταση | 100 | m |
| Τύπος ινών | ΑΚΧΑ OM4 | - |
| Κατανάλωση ενέργειας | ≤ 10 | W |
| Θερμοκρασία λειτουργίας | 0 έως +70 | °C |
Πλεονεκτήματα
- Μεγαλύτερη πυκνότητα λιμένων και χαμηλότερη ισχύς ανά bit σε σύγκριση με προηγούμενες γενιές
- Πλήρης συμμόρφωση με τα πρότυπα MSA και IEEE για ευρεία συμβατότητα
- Προηγμένο DDM για την παρακολούθηση της κατάστασης του δικτύου σε πραγματικό χρόνο
- Σκληρό μεταλλικό περίβλημα για βελτιωμένες επιδόσεις EMI
Υπηρεσία & Υποστήριξη
Προσφέρουμε 5ετή εγγύηση, τεχνική υποστήριξη 24 ώρες το 24ωρο και παγκόσμια αποστολή.
Γενικές ερωτήσεις
Ε: Ποια είναι η μέγιστη αποσταση που υποστηρίζεται;
Α: Αυτόοπτική μονάδα δέκτη-μεταφορέαΥποστηρίζει μέχρι και 100 μέτρα σε πολυμέθοδο ίνες OM4.
Ε: Είναι συμβατό με τους διακόπτες Cisco/Juniper/Arista;
Α: Ναι, έχει σχεδιαστεί για να είναι συμβατό με τις μεγάλες μάρκες που υποστηρίζουν τον συντελεστή φόρμας QSFP112.
Ε: Ποια διαγνωστικά δεδομένα είναι διαθέσιμα;
Α: Θέρμανση, τάση, ισχύ TX/RX και ρεύμα παρακλίσεως ανά κανάλι.
Προφυλάξεις
- Λειτουργούν εντός των καθορισμένων εύρων θερμοκρασίας και υγρασίας
- Χρησιμοποιήστε κατάλληλη προστασία ESD κατά τη χειρισμό
- Διασφάλιση συμβατότητας συστήματος υποδοχής πριν από την εγκατάσταση
- Αποφύγετε την κάμψη των καλωδίων ινών πέραν της ελάχιστης ακτίνας κάμψης
Εισαγωγή της εταιρείας

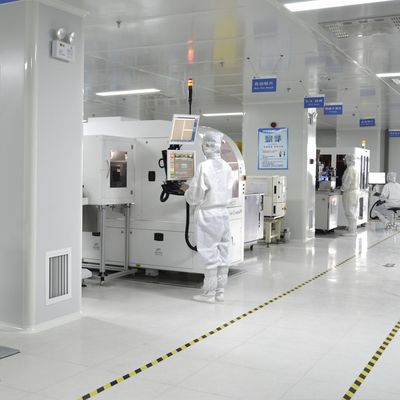

Με πάνω από μια δεκαετία εμπειρίας στη βιομηχανία, λειτουργούμε μια μεγάλη μονάδα παραγωγής και διατηρούμε μια ισχυρή τεχνική ομάδα.Η σειρά προϊόντων μας περιλαμβάνει πρωτότυπα νέα διακόπτες δικτύουΔιατηρούμε πάνω από 10 εκατομμύρια δολάρια σε αποθέματα, εξασφαλίζοντας αξιόπιστη προμήθεια και ανταγωνιστικές τιμές.Η δέσμευσή μας για την ποιότητα και την εξυπηρέτηση μας έχει κερδίσει μια ισχυρή φήμη στην παγκόσμια αγορά.
