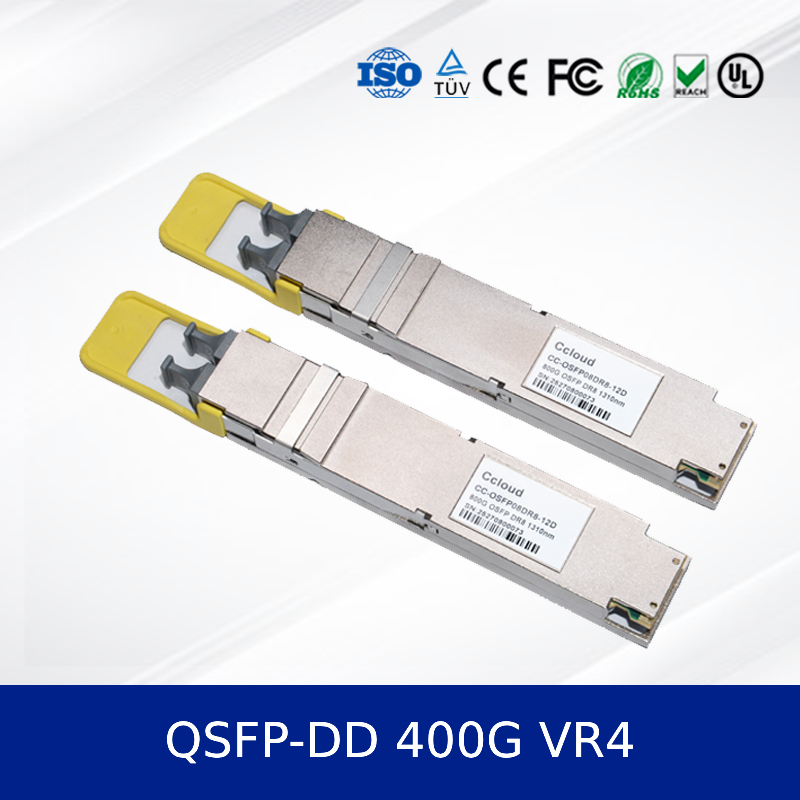

400G QSFP-DD VR4 Οπτικός Μεταβιβαστής Μοντέλος 50m Reach, PAM4, CMIS 5.0
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | own |
| Πιστοποίηση: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Αριθμό μοντέλου: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| Έγγραφο: | QSFP-DD 400G VR4.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 50pcs |
|---|---|
| Τιμή: | Face to face/bulk price |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | SPOT GOSDS 3-7 ημέρες. Προσαρμογή 2-4 εβδομάδες |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Επισημαίνω: | Εμβέλεια 50m 400G QSFP-DD VR4,Μονάδα οπτικού πομποδέκτη εμβέλειας 50m |
||
Περιγραφή προϊόντων
400G QSFP-DD VR4 Οπτικός δέκτης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης 400G QSFP-DD VR4 Οπτικός δέκτης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης δέσμης0
1Γενική εικόνα του προϊόντος
Η400G QSFP-DD VR4 οπτικός δέκτης (CC-QSFD04VR4-12D)είναι μια υψηλής απόδοσης οπτική μονάδα θερμής σύνδεσης που έχει σχεδιαστεί για την επόμενη γενιά κέντρων δεδομένων και δικτύων υπολογιστών υψηλών επιδόσεων.Υποστηρίζει 400G Ethernet μέσω πολυμέτωπης ινών με εμβέλεια έως και 50m σε OM4 ίνεςΟ δέκτης χρησιμοποιείΔιαμόρφωση PAM4και συμμορφώνεται με τις τελευταίεςΕπικαιροποιημένα συστήματακαιCMIS 5.0Τα κράτη μέλη θα πρέπει να εφαρμόζουν τα εν λόγω πρότυπα, εξασφαλίζοντας ευρεία συμβατότητα και προοδευτικότητα.
2Βασικά χαρακτηριστικά
- Ταχύτητα δεδομένων: 425 Gbps (4x 106,25 Gbps)
- Πεδίο εφαρμογής: έως 50 μέτρα σε MMF OM4
- μήκος κύματος: 850nm VCSEL λέιζερ και δέκτης PIN
- Μία μονάδα σύνδεσης MPO-12
- Χαμηλή κατανάλωση ενέργειας: ≤7W (τυπική)
- Ουσιαστικός συντελεστής φόρμας QSFP-DD
- Θερμοκρασία λειτουργίας: 0°C έως +70°C
- Συμμόρφωση με το RoHS 6/6
3Τεχνολογία & Πρότυπα
Ο πομπός είναι κατασκευασμένοςΤεχνολογία διαμόρφωσης PAM4και υποστηρίζειΗλεκτρική διεπαφή 400GAUI-8Συμμορφώνεται πλήρως με:
- IEEE 802.3db και IEEE 802.3bs
- Εφαρμογή των προδιαγραφών QSFP-DD MSA Hardware Rev 5.0
- CMIS 5.0 Διασύνδεση διαχείρισης
- IEC/EN 60825-1 Τάξη ασφάλειας λέιζερ 1
4. Αρχή λειτουργίας
Η ενότητα μετατρέπει ηλεκτρικά σήματα 8x 53,125 GBaud σε τέσσερις οπτικές λωρίδες χρησιμοποιώνταςΣυστήματα VCSELκαιΚωδικοποίηση PAM4Τα οπτικά σήματα μεταδίδονται μέσω ενός MPO-12 συνδέσμου πάνω από OM4 πολυμέτωπη ίνα.μια σειρά φωτοδιόδων PIN μετατρέπει τα οπτικά σήματα σε ηλεκτρικά δεδομένα με ενσωματωμένο ρολόι και ανάκτηση δεδομένων (CDR).
5Εφαρμογές
- Δίκτυα ραχοκοκαλιάς κέντρων δεδομένων
- Συγκεντρώσεις υπολογιστών υψηλών επιδόσεων (HPC)
- Διασύνδεση υποδομών cloud
- Μετατροπή πυρήνα και συγκέντρωσης επιχειρήσεων
- Δίκτυα υφασμάτων τεχνητής νοημοσύνης και μηχανικής μάθησης
6. Προδιαγραφές
| Παράμετρος | Αξία | Μονάδα |
|---|---|---|
| Ποσοστό δεδομένων | 425 Gbps | Gbit/s |
| Διάστημα κύματος | 850 nm | nm |
| Μαξ Ρίτς | 50 | m |
| Συνδετήρας | MPO-12 | - |
| Κατανάλωση ενέργειας | ≤ 7 | W |
| Θερμοκρασία λειτουργίας | 0 έως +70 | °C |
| Μοντάρωση | PAM4 | - |
| Συμμόρφωση | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.0 | - |
7. Πλεονεκτήματα και πλεονεκτήματα
- Λιγότερη κατανάλωση ενέργειας έναντι ανταγωνιστικώνκάρτα δικτύουλύσεις
- Βελτιωμένη διάγνωση με CMIS 5.0 διαχειριστικό περιβάλλον
- Σκληρό σχεδιασμό που υποστηρίζει βιομηχανικά εύρους θερμοκρασίας
- Πίσω συμβατό με τις θύρες QSFP28 που χρησιμοποιούν καλώδια προσαρμογή
- Υψηλής πυκνότητας σχήμα ιδανικό για κλιμακωτές αναπτύξεις κέντρων δεδομένων
8Υπηρεσία & Υποστήριξη
Όλοι οι πομποί έρχονται με 5ετή εγγύηση. Προσφέρουμε παγκόσμια αποστολή, τεχνική υποστήριξη 24/7, και προσαρμοσμένη επισήμανση και συσκευασία.
9. Ενημερωτικά ερωτήματα
Ε: Είναι αυτός ο πομπός συμβατός με τις θύρες QSFP28;
Α: Ναι, με καλώδιο MPO-MPO, μπορεί να χρησιμοποιηθεί σε θύρες QSFP28 που υποστηρίζουν 100G SR4.
Ε: Ποια είναι η μέγιστη κατανάλωση ενέργειας;
Α: Η ενότητα καταναλώνει ≤7W σε κανονική λειτουργία.
Ε: Υποστηρίζει την παρακολούθηση ψηφιακής διάγνωσης (DDM);
Α: Ναι, μέσω της διεπαφής CMIS 5.0.
10Προφυλάξεις
- Χρησιμοποιείται μόνο με πολυτρόπους ίνες OM3/OM4.
- Αποφύγετε την κάμψη των ινών πέραν της ελάχιστης ακτίνας κάμψης.
- Βεβαιωθείτε ότι οι οπτικές συνδέσεις είναι καθαρές για να αποφευχθεί η απώλεια σήματος.
- Μη υπερβαίνετε τη μέγιστη θερμοκρασία λειτουργίας.
- Ακολουθήστε τις προφυλάξεις ESD κατά τον χειρισμό και την εγκατάσταση.
11. Εισαγωγή της εταιρείας

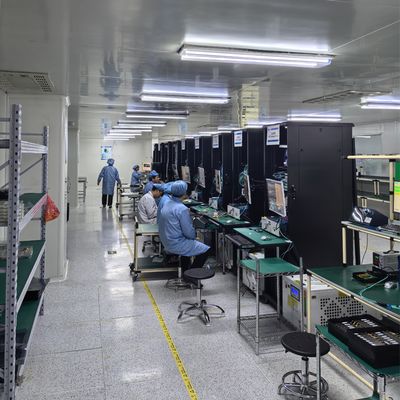

Η εταιρεία China Cloud Electro Optics Technology Co., Ltd.Διαχειριζόμαστε ένα μεγάλο εργοστάσιο με μια ισχυρή τεχνική ομάδα και προμηθεύουμε προϊόντα από κορυφαίες μάρκες όπως Mellanox, Ruckus, Aruba,και ExtremeΤο αποθεματικό μας περιλαμβάνει διακόπτες δικτύου, κάρτες δικτύου, ασύρματα σημεία πρόσβασης, ελεγκτές και καλώδια.και πλήρη τεχνική υποστήριξη.
