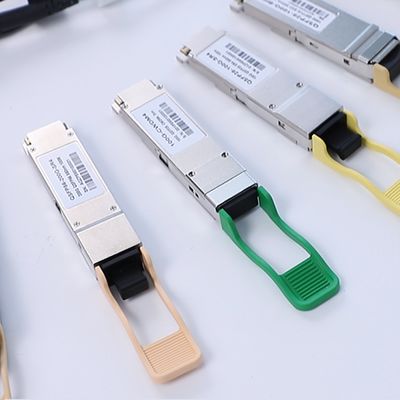

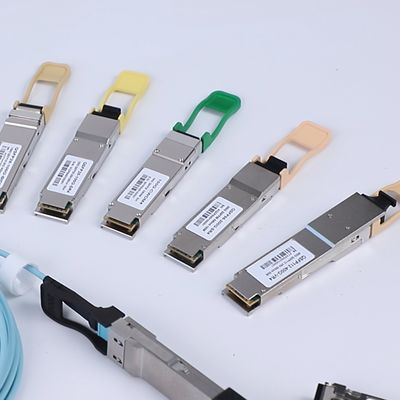

100G QSFP28 CWDM4 Οπτικός Πηρακτής 2km, 4x25G, Υποστήριξη DDM

1Γενική εικόνα του προϊόντος

Η100G QSFP28 CWDM4 οπτικός δέκτης (CC-QKKCC0L-SD)είναι μια υψηλής απόδοσης οπτική μονάδα θερμής σύνδεσης που έχει σχεδιαστεί για εφαρμογές Ethernet 100 Gigabit.CWDM4 MSAΗ τεχνολογία αυτή υποστηρίζει τη μετάδοση δεδομένων έως και 2 χλμ. μέσω μονοτροπικής ινώδους ίνες (SMF).Ο δέκτης-αποδέκτης χρησιμοποιεί τέσσερις λωρίδες CWDM στην περιοχή των 1270-1330nm και διαθέτει ψηφιακή διαγνωστική παρακολούθηση (DDM) για παρακολούθηση της απόδοσης σε πραγματικό χρόνοΕίναι ιδανικό για κέντρα δεδομένων, επιχειρηματικά δίκτυα και περιβάλλοντα υπολογιστών υψηλής απόδοσης.

2Βασικά χαρακτηριστικά

• Ταχύτητα δεδομένων: 4x25.78125 Gbps (100G Ethernet)
• Περιοχή: Μέχρι 2 χιλιόμετρα πάνω από μονοδιαχείριση ινών
• Μακροκύματα: 1271nm, 1291nm, 1311nm, 1331nm
• Κατανάλωση ενέργειας: ≤ 3,5 W
• Θερμοκρασία λειτουργίας: 0°C έως 70°C
• Φόρμα QSFP28 που συνδέεται με θερμό ρεύμα
• Ψηφιακή διαγνωστική παρακολούθηση (DDM)
• Συμμόρφωση με το RoHS

3Τεχνολογία & Πρότυπα

Ο πομπός είναι κατασκευασμένοςτεχνολογία CWDMκαι συμμορφώνεται με:

• 100G CWDM4 MSA Προδιαγραφή
• IEEE 802.3bm 100GBASE-LR4
• QSFP28 MSA Hardware Rev 4.1
• IEC 60825-1 Τάξη ασφάλειας λέιζερ 1
• Συμμόρφωση με το RoHS 6/6

4. Αρχή λειτουργίας

Η ενότητα μετατρέπει τέσσερις ηλεκτρικές λωρίδες 25,78125 Gbps σε τέσσερα οπτικά σήματα CWDM χρησιμοποιώντας λέιζερ διανεμημένης ανατροφοδότησης (DFB) χωρίς ψύξη.Τα οπτικά σήματα πολλαπλασιάζονται σε μια ενιαία ίνα για μετάδοσηΣτην άκρη του δέκτη, ένας demultiplexer διαχωρίζει τα μήκη κύματος, τα οποία στη συνέχεια μετατρέπονται σε ηλεκτρικά σήματα από φωτοδιόδους PIN.Τα ολοκληρωμένα κυκλώματα CDR εξασφαλίζουν την ακεραιότητα του σήματος σε όλη τη σύνδεση 2 χλμ..

5Εφαρμογές

• Διασύνδεση κέντρου δεδομένων και ραχοκοκαλιά
• Μετατροπές και δρομολογητές Ethernet υψηλής ταχύτητας
• Δικτυακό δίκτυο και δίκτυα αποθήκευσης (SAN)
• Συγκροτήματα υπολογιστών υψηλής απόδοσης
• Εξισορρόπησης φορτίου δικτύου και κόμβοι

6. Προδιαγραφές

7. Πλεονεκτήματα και πλεονεκτήματα

• Αξιοπρόσιτη εναλλακτική λύση στις λύσεις 100G LR4
• Η τεχνολογία CWDM χωρίς ψύξη μειώνει την κατανάλωση ενέργειας
• Πλήρης ψηφιακή διάγνωση για παρακολούθηση σε πραγματικό χρόνο
• Ευρύ φάσμα θερμοκρασίας λειτουργίας για χρήση σε κέντρα δεδομένων
• Η πλήρης συμμόρφωση με το CWDM4 MSA εξασφαλίζει τη διαλειτουργικότητα

8Υπηρεσία & Υποστήριξη

Όλοι οι πομποί έρχονται με 5ετή εγγύηση και τεχνική υποστήριξη για όλη τη ζωή.Υπηρεσίες προσαρμοσμένης επισήμανσης και δοκιμής συμβατότητας είναι διαθέσιμες για χύδην παραγγελίες.

9. Ενημερωτικά ερωτήματα

Ε: Ποια είναι η διαφορά μεταξύ CWDM4 και LR4;
Α: Το CWDM4 χρησιμοποιεί χοντρό πολλαπλασιασμό διαίρεσης μήκους κύματος με ευρύτερη απόσταση καναλιού, καθιστώντας το πιο οικονομικό για εφαρμογές 2 χλμ. σε σύγκριση με το LR4.

Ε: Υποστηρίζει αυτός ο πομπός ψηφιακή διάγνωση;
Α: Ναι, παρέχει πλήρη λειτουργία DDM για την παρακολούθηση της θερμοκρασίας, της τάσης, της ισχύος TX, της ισχύος RX και του ρεύματος παραμερισμού λέιζερ.

Ε: Τι είδους ίνες απαιτούνται;
Α: Συνιστάται η ενιαία μορφής ίνα (SMF) με προδιαγραφή OS2 για βέλτιστες επιδόσεις.

10Προφυλάξεις

• Χρήση μόνο με μονοτροπική ίνα (SMF)
• Αποφύγετε την κάμψη των ινών πέρα από την ελάχιστη ακτίνα κάμψης
• Διατηρήστε καθαρές τις οπτικές συνδέσεις για να αποφευχθεί η υποβάθμιση του σήματος
• Να τηρούνται οι προφυλάξεις ESD κατά την επεξεργασία και την εγκατάσταση
• Μη λειτουργείτε πάνω από τη μέγιστη ονομαστική θερμοκρασία

11. Εισαγωγή της εταιρείας

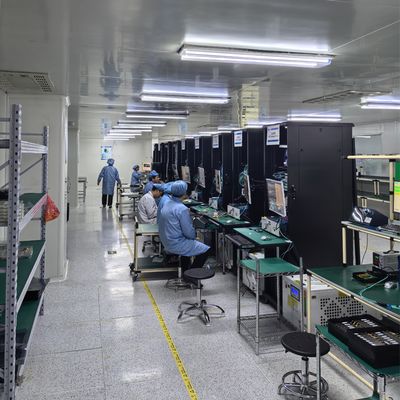

ΑστροσόκΕιδικευόμαστε στην κατασκευή υψηλής ποιότηταςκάρτες δικτύουΤα προϊόντα μας χρησιμοποιούνται σε κέντρα δεδομένων, επιχειρηματικά δίκτυα και τηλεπικοινωνιακές υποδομές σε όλο τον κόσμο.Διατηρούμε μεγάλα αποθέματα και προσφέρουμε ανταγωνιστικές τιμές με ολοκληρωμένη τεχνική υποστήριξη.
