Μονάδα πομποδέκτη οπτικών ινών 100G QSFP28 BIDI SR Υψηλής πυκνότητας, χαμηλής κατανάλωσης, σχεδιασμός διπλού μήκους κύματος
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | own |
| Πιστοποίηση: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Αριθμό μοντέλου: | 100G QSFP28 BIDI SR |
| Έγγραφο: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Face to face/bulk price |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | SPOT GOSDS 3-7 ημέρες. Προσαρμογή 2-4 εβδομάδες |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Περιγραφή προϊόντων

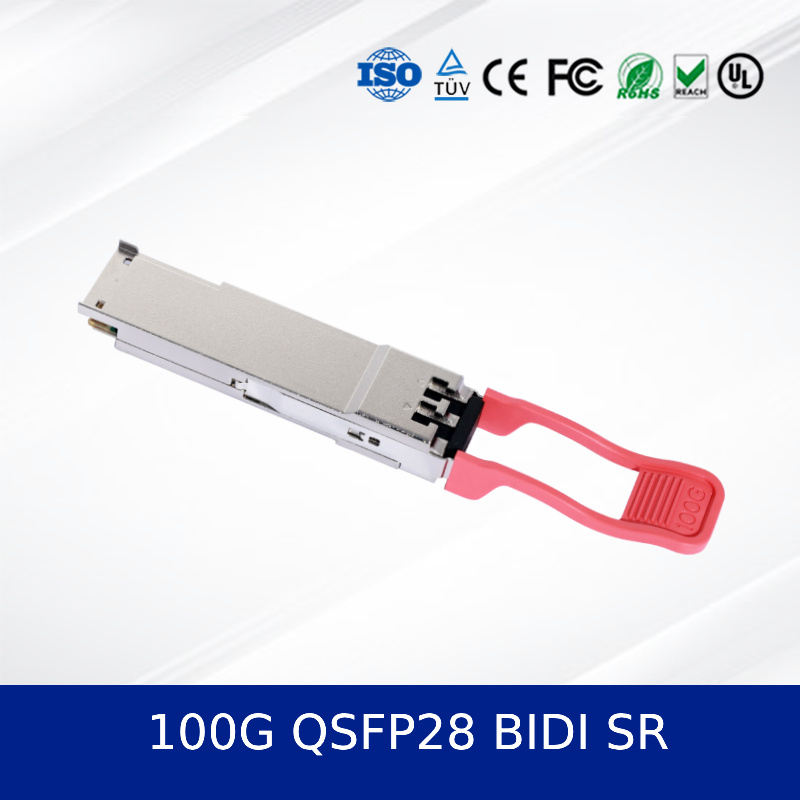

Μονάδα πομπού-δεκτή οπτικών 100G QSFP28 BIDI SR — Σχεδίαση υψηλής πυκνότητας, χαμηλής ισχύος, διπλού μήκους κύματος
1. Επισκόπηση προϊόντος 100G QSFP28 BIDI SR
Το 100G QSFP28 BIDI SR είναι μια μονάδα πομπού-δέκτη οπτικών υψηλής απόδοσης 100G QSFP28 Bi-Directional (BIDI) SR σχεδιασμένη για κέντρα δεδομένων επόμενης γενιάς και εφαρμογές δικτύωσης υψηλής ταχύτητας. Αυτή η οπτική μονάδα υποστηρίζει ρυθμούς Ethernet 100G και 40G μέσω πολυτροπικών ινών, χρησιμοποιώντας τεχνολογία VCSEL διπλού μήκους κύματος (850nm/908nm) για να επιτρέψει αμφίδρομη επικοινωνία μέσω μιας μόνο ίνας. Συμβατή με τα πρότυπα QSFP28 MSA και SFF-8636, προσφέρει δυνατότητα hot-pluggability, ψηφιακά διαγνωστικά και χαμηλή κατανάλωση ενέργειας.
2. Βασικά χαρακτηριστικά 100G QSFP28 BIDI SR
- Τεχνολογία VCSEL διπλού μήκους κύματος (850nm / 908nm) για αμφίδρομη μετάδοση
- Υποστηρίζει Ethernet 100G και 40G με διαμόρφωση PAM4 και NRZ
- Δυνατότητα hot-pluggable QSFP28
- Ψηφιακή διαγνωστική παρακολούθηση μέσω διασύνδεσης I2C
- Χαμηλή κατανάλωση ενέργειας: ≤ 4W
- Θερμοκρασία λειτουργίας: 0°C έως 70°C
- Συμβατό με RoHS και ανθεκτικό μεταλλικό περίβλημα
3. Τεχνολογία & Πρότυπα 100G QSFP28 BIDI SR
Αυτή η μονάδα πομπού-δέκτη οπτικών συμμορφώνεται με τα πρότυπα QSFP28 MSA, SFF-8636 και IEEE 802.3. Χρησιμοποιεί διαμόρφωση PAM4 για λειτουργία 100G και υποστηρίζει KP4 FEC. Ο σχεδιασμός διπλού μήκους κύματος επιτρέπει την αμφίδρομη επικοινωνία μέσω μιας μόνο ίνας OM3/OM4, μειώνοντας το κόστος της υποδομής ινών.
4. Αρχή λειτουργίας
Η μονάδα μετατρέπει 4x25G ηλεκτρικές εισόδους σε 2x50G οπτικά σήματα χρησιμοποιώντας δύο μήκη κύματος (850nm και 908nm). Κάθε μήκος κύματος μεταδίδεται και λαμβάνεται ταυτόχρονα μέσω της ίδιας ίνας, επιτρέποντας την αμφίδρομη ροή δεδομένων. Ενσωματωμένα DSP και CDR εξασφαλίζουν την ακεραιότητα του σήματος και χαμηλό BER.
5. Εφαρμογές
- Διασυνδέσεις κέντρων δεδομένων
- Υπολογιστές υψηλής απόδοσης (HPC)
- Υποδομή cloud
- Δικτύωση επιχειρήσεων
- Κέντρα τηλεπικοινωνιών
6. Προδιαγραφές
| Παράμετρος | Τιμή |
|---|---|
| Ρυθμός δεδομένων | 100G / 40G |
| Μήκος κύματος | 850nm / 908nm |
| Μέγιστη απόσταση | 70m (OM3), 100m (OM4) |
| Κατανάλωση ενέργειας | ≤ 4W |
| Υποστήριξη DDM | Ναι |
| Παράγοντας μορφής | QSFP28 |
7. Πλεονεκτήματα
- Μειώνει τον αριθμό των ινών κατά 50% σε σύγκριση με τις παραδοσιακές μονάδες SR
- Χαμηλότερη καθυστέρηση και κατανάλωση ενέργειας από τα ανταγωνιστικά μοντέλα
- Ανθεκτικό μεταλλικό περίβλημα για βελτιωμένη θερμική απόδοση
- Συμβατό προς τα πίσω με δίκτυα 40G
8. Υπηρεσία & Υποστήριξη
Προσφέρουμε 5-ετή εγγύηση, παγκόσμια αποστολή και 24/7 τεχνική υποστήριξη. Διατίθεται προσαρμοσμένη διαμόρφωση και τιμολόγηση χύμα. Όλες οι μονάδες πομπού-δέκτη οπτικών ελέγχονται για συμβατότητα με μεγάλους διακόπτες OEM.
9. Συχνές ερωτήσεις
Ε: Είναι αυτή η μονάδα συμβατή με διακόπτες Cisco/Juniper/Arista;
Α: Ναι, είναι συμβατή με τις περισσότερες μεγάλες μάρκες που υποστηρίζουν τα πρότυπα QSFP28 MSA.
Ε: Ποια είναι η διαφορά μεταξύ SR και BIDI SR;
Α: Το BIDI SR χρησιμοποιεί δύο μήκη κύματος σε μία ίνα, ενώ το τυπικό SR χρησιμοποιεί ξεχωριστές ίνες για Tx/Rx.
Ε: Μπορεί να χρησιμοποιηθεί σε λειτουργία 40G;
Α: Ναι, η μονάδα υποστηρίζει λειτουργία 40G μέσω διαμόρφωσης I2C.
10. Προφυλάξεις
- Αποφύγετε την κάμψη της ίνας πέρα από την ελάχιστη ακτίνα κάμψης
- Εξασφαλίστε καθαρές επιφάνειες άκρων ινών για την αποφυγή ζημιών
- Μην υπερβαίνετε τη μέγιστη θερμοκρασία λειτουργίας
- Χρησιμοποιείτε μόνο με συμβατούς κεντρικούς υπολογιστές που συμμορφώνονται με το MSA
11. Εισαγωγή εταιρείας

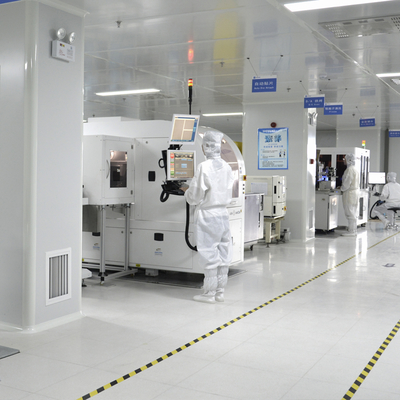

Με πάνω από μια δεκαετία εμπειρίας στον κλάδο, λειτουργούμε μια μεγάλης κλίμακας μονάδα παραγωγής που υποστηρίζεται από μια ισχυρή τεχνική ομάδα. Συνεργαζόμαστε με κορυφαίες μάρκες, όπως Mellanox, Ruckus, Aruba και Extreme. Το χαρτοφυλάκιο προϊόντων μας περιλαμβάνει διακόπτες δικτύου, προσαρμογείς, ασύρματα σημεία πρόσβασης, ελεγκτές και καλώδια. Διατηρούμε πάνω από 10 εκατομμύρια δολάρια σε απόθεμα για να εξασφαλίσουμε γρήγορη παράδοση και δυνατότητες μαζικής προμήθειας. Οι αφοσιωμένες ομάδες πωλήσεων και μηχανικών μας παρέχουν 24ωρη εξυπηρέτηση πελατών και τεχνική υποστήριξη, κερδίζοντας μια αξιόπιστη φήμη στην παγκόσμια αγορά.
