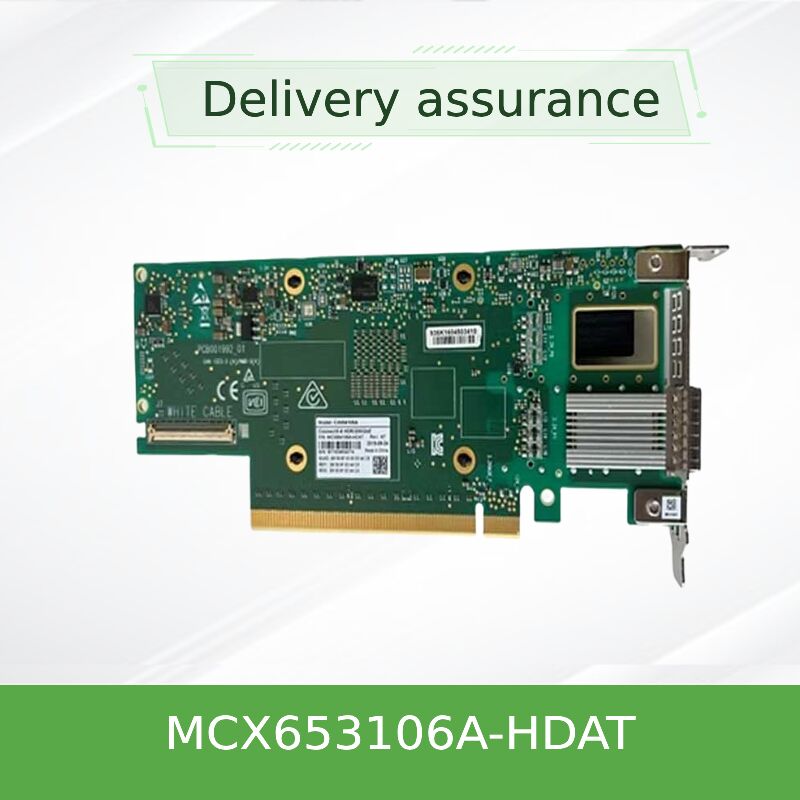

NVIDIA ConnectX-6 MCX653106A-HDAT

200Gb/s Δύο θύρες HDR InfiniBand Smart Adapter

Αποκλείστε ακραίες επιδόσεις HPC και AI με την NVIDIA In-Network Computing..

Επισκόπηση του προϊόντος

Ο NVIDIA ConnectX-6 MCX653106A-HDAT είναι ένας έξυπνος προσαρμογός 200Gb / s InfiniBand και Ethernet διπλής θύρας, σχεδιασμένος ως ακρογωνιαίος λίθος της πλατφόρμας NVIDIA Quantum InfiniBand.Ενσωματώνει προηγμένα χαρακτηριστικά όπως Remote Direct Memory Access (RDMA), NVMe over Fabrics (NVMe-oF) εκφόρτωση, και κρυπτογράφηση σε επίπεδο μπλοκ για να μειώσει δραστικά το CPU overhead.Αυτός ο προσαρμογός βελτιώνει την επεκτασιμότητα και την αποδοτικότητα για υπολογιστές υψηλής απόδοσης, φορτία εργασίας μηχανικής μάθησης και υποδομές cloud υπερκλίμακας.

Βασικά χαρακτηριστικά

• Υπερ-υψηλή απόδοση:Σύνδεση 200Gb/s ανά θύρα με μέγιστο συνολικό εύρος ζώνης 200Gb/s.
• Υπολογιστές σε δίκτυο:Εγκατάσταση υλικού για συλλογικές επιχειρήσεις, αντιστοίχιση ετικέτας MPI και πρωτόκολλο ραντεβού.
• Κρυπτογράφηση επιπέδου μπλοκ:Η κρυπτογράφηση υλικού 256/512-bit XTS-AES για την ασφάλεια δεδομένων σύμφωνη με το FIPS.
• Υποστήριξη PCIe 4.0:16 GT/s ταχύτητα σύνδεσης με πλήρη συμβατότητα προς τα πίσω με PCIe 3.0/2.0/1.1.
• Ποσοστό μηνυμάτων:Μέχρι 215 εκατομμύρια μηνύματα το δευτερόλεπτο για εξαιρετική μικρή απόδοση πακέτου.
• Αποθήκευση:Η NVMe-oF εκφορτώνει στόχο και αρχηγό, T10-DIF και υποστηρίζει SRP, iSER, NFS RDMA.
• Εικονικοποίηση:SR-IOV με εικονικές λειτουργίες έως 1K και ASAP2 για εκφόρτωση OVS.

Τεχνολογία υπολογιστών δικτύου NVIDIA

Το ConnectX-6 ενσωματώνει τις μοναδικές μηχανές υπολογιστών In-Network της NVIDIA, αποφορτώνοντας τις συλλογικές λειτουργίες επικοινωνίας (όπως το MPI all-reduce) από την CPU στον ιστό του δικτύου.Αυτό μειώνει δραστικά την καθυστέρηση και απελευθερώνει κύκλους CPU για την επεξεργασία εφαρμογώνΣε συνδυασμό με το RDMA και την προηγμένη χαρτογράφηση μνήμης (UMR), ο προσαρμογός επιτρέπει την επικοινωνία GPU Direct RDMA και peer-to-peer GPU σε όλο το δίκτυο,επιτάχυνση συστάσεων κατάρτισης τεχνητής νοημοσύνης και σύνθετων προσομοιώσεων.

Τυπικές Εγκαταστάσεις

• Υψηλής απόδοσης υπολογιστές (HPC):Μεγάλης κλίμακας συστάδες που εκτελούν προσομοίωση καιρού, υπολογιστική δυναμική υγρών και μοριακή δυναμική.
• Τεχνητή Νοημοσύνη & Μηχανική Μάθηση:Διανεμημένη εκπαίδευση των βαθειών νευρωνικών δικτύων που απαιτούν υψηλή απόδοση και χαμηλή καθυστέρηση.
• Κέντρα δεδομένων επιχειρήσεων:Στόχοι αποθήκευσης NVMe-oF, επιτάχυνση βάσεων δεδομένων και εικονική υποδομή.
• Υπερβαθμικό σύννεφο:Περιβάλλοντα πολλών ενοικιαστών που απαιτούν απομόνωση και ποιότητα εξυπηρέτησης βασισμένη σε υλικό.
• Πλατφόρμες ψύξης με υγρό:Είναι συμβατό με το σύστημα διακομιστών Intel D50TNP για υψηλής πυκνότητας.

Συμφωνία

Σύστημα & CPU:x86, Power, Arm, GPU (με GPUDirect) και πλατφόρμες που βασίζονται σε FPGA.
Διακόπτες:Πλήρως διαλειτουργική με τους διακόπτες NVIDIA Quantum InfiniBand έως 200Gb/s και τους διακόπτες Ethernet.

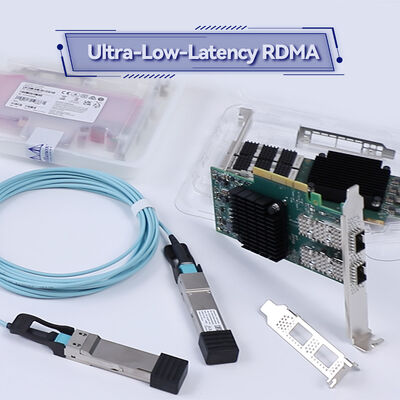

Καλώδια:Παθητικό χαλκό, ενεργό οπτικό και καλώδια DAC με συνδέσεις QSFP56.

Τεχνικές προδιαγραφές

Σημείωση: Οι προδιαγραφές βασίζονται στην διαθέσιμη τεκμηρίωση.

Οδηγός επιλογής: MCX653106A-HDAT

Αυτό το μοντέλο είναι η ποικιλία QSFP56 διπλής θύρας στο PCIe stand-up form factor. Υποστηρίζει τόσο το InfiniBand όσο και το Ethernet σε ταχύτητες έως 200Gb / s. Για τις ανάγκες μίας θύρας, εξετάστε το MCX653105A-HDAT.Για το OCP 3.0 συντελεστή μορφής, ανατρέξτε στην σειρά MCX653436A-HDAT.

Πλεονεκτήματα του ConnectX-6 MCX653106A-HDAT

• Προστασία του μέλλοντος:Η ετοιμότητα PCIe 4.0 εξασφαλίζει εύρος ζώνης για τις επεξεργαστές επόμενης γενιάς και τις GPU.
• Ασφάλεια από προεπιλογή:Η ενσωματωμένη κρυπτογράφηση που συμμορφώνεται με το FIPS εξαλείφει την ανάγκη για αυτοκρυπτογραφικές μονάδες οδήγησης.
• Συγκέντρωση υποδομών:Ένας προσαρμογός υποστηρίζει τόσο το InfiniBand όσο και το Ethernet, απλοποιώντας την απογραφή.
• Μεταβαλλόμενη αποθήκευση:Οι πλήρεις εκφορτώσεις NVMe-oF μειώνουν το φορτίο του CPU σε διαχωρισμένες αρχιτεκτονικές αποθήκευσης.

Υπηρεσία & Υποστήριξη

Με την υποστήριξη της έμπειρης τεχνικής ομάδας του Starsurge Group του Χονγκ Κονγκ, παρέχουμε:

• Υποστήριξη προ πωλήσεων για το συγκεκριμένο περιβάλλον HPC ή επιχείρησης.
• Παγκόσμια αποστολή με παρακολούθηση και ασφαλή συσκευασία.
• Οδηγίες ενημέρωσης λογισμικού και υποστήριξη λήψης οδηγών.
• Υπηρεσίες εγγύησης και RMA (οι όροι ενδέχεται να διαφέρουν ανάλογα με την περιοχή).

Συχνές Ερωτήσεις

Ε: Είναι αυτή η κάρτα συμβατή με τυπικούς διακόπτες Ethernet;
Α: Ναι, το MCX653106A-HDAT υποστηρίζει τόσο InfiniBand όσο και Ethernet. Μπορεί να λειτουργεί σε 200/100/50/40/25/10/1GbE.

Ε: Υποστηρίζει το NVIDIA GPUDirect;
Α: Ασφαλώς. Υποστηρίζει το GPUDirect RDMA και το PeerDirect για άμεση επικοινωνία GPU-GPU μέσω του δικτύου.

Ε: Ποια είναι η διαφορά μεταξύ MCX653106A-HDAT και MCX653106A-ECAT;
Α: Το προσθήκη -HDAT υποδηλώνει την έκδοση υψηλής ταχύτητας που υποστηρίζει 200Gb / s, ενώ -ECAT συνήθως υποδηλώνει μια έκδοση χαμηλότερης ταχύτητας (100Gb / s).

Ε: Μπορώ να χρησιμοποιήσω αυτή την κάρτα σε μια θέση PCIe Gen 3;
Α: Ναι, είναι συμβατό προς τα πίσω με το PCIe Gen 3.0, αλλά το εύρος ζώνης θα περιορίζεται σε ~ 100Gb / s ανά θύρα λόγω του πιο αργού λεωφορείου.

Προφυλάξεις εγκατάστασης

• Να εξασφαλίζεται επαρκής ροή αέρα· ο προσαρμογός μπορεί να απαιτεί ενεργή ψύξη σε πυκνά περιβάλλοντα.
• Χρησιμοποιείστε μόνο ενότητες και καλώδια QSFP56 επικυρωμένα για λειτουργία 200Gb/s για την αποφυγή αστάθειας σύνδεσης.
• Ελέγξτε την υποστήριξη διδιαστολής υποδομής PCIe της μητρικής σας πλακέτας, εάν χρησιμοποιείτε την παραλλαγή Socket Direct.
• Επιβεβαιώστε τον προϋπολογισμό ισχύος: η κάρτα αντλεί ενέργεια από τη θέση PCIe· οι οπτικές μονάδες υψηλής ισχύος ενδέχεται να απαιτούν πρόσθετη εξέταση ισχύος.

Βασικά Γεγονότα σε μια Γρήγορη Επισκόπηση

Μητρώο συμβατότητας

Λίστα ελέγχου αγοραστή

• Επιβεβαιώστε ότι ο διακομιστής διαθέτει ελεύθερη θέση PCIe 4.0 x16 (φυσική και ηλεκτρική).
• Ελέγξτε την ταχύτητα υλικού InfiniBand: η κάρτα αυτή είναι ικανή για HDR (200Gb/s).
• Επιλέξτε κατάλληλες μονάδες QSFP56 (SR, LR ή DAC) για την απόσταση σας.
• Βεβαιωθείτε ότι η ισχύς και η ψύξη είναι επαρκείς για λειτουργία υψηλής ταχύτητας.
• Ελέγξτε την υποστήριξη του λειτουργικού συστήματος / οδηγού: RHEL, Ubuntu, Windows Server, κλπ.
