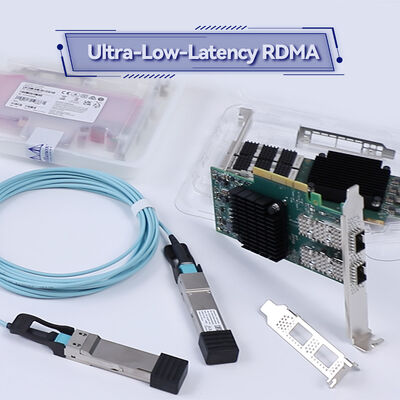

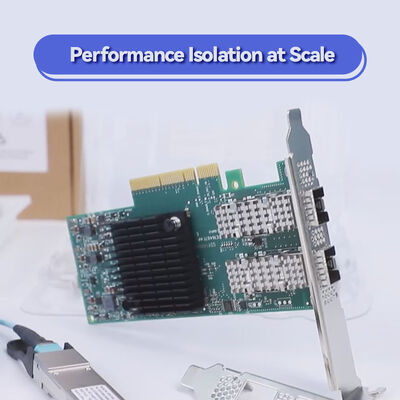

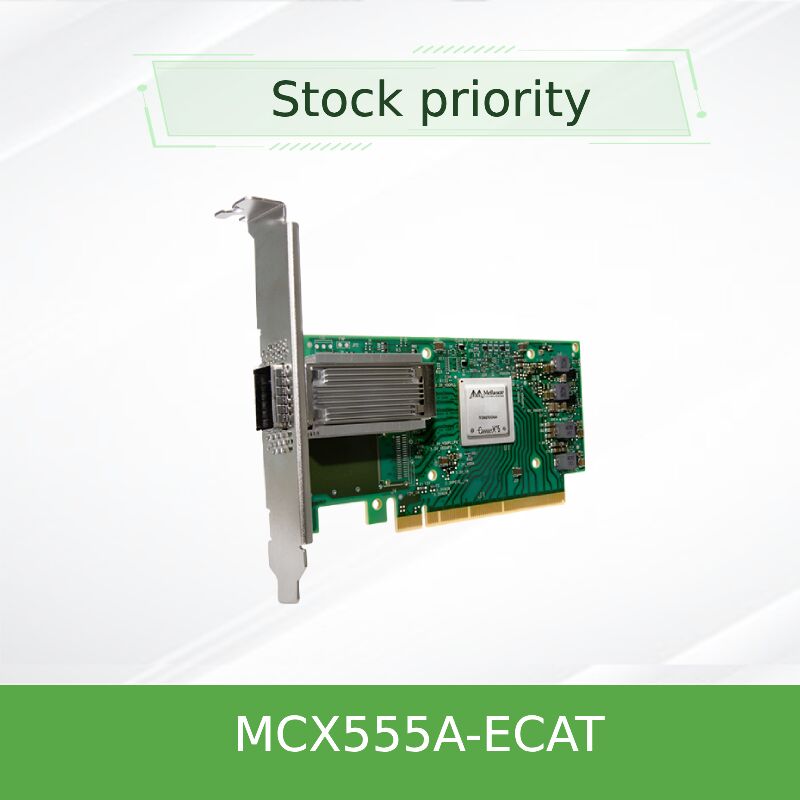

NVIDIA MCX555A-ECAT 100Gb/s Μία θύρα QSFP28 InfiniBand Adapter PCIe 3.0 x16 ConnectX-5 κάρτα δικτύου

ΗNVIDIA ConnectX-5 MCX555A-ECATείναι μια ενιαία κάρτα προσαρμογής InfiniBand 100Gb/s σε χαμηλό προφίλ PCIe.100Gb/s απόδοσηΗ κάρτα υποστηρίζει τόσο InfiniBand (μέχρι EDR) όσο και 100GbE, παρέχοντας ευπροσάρμοστη συνδεσιμότητα για υπολογιστές υψηλής απόδοσης, αποθήκευση,και εικονικά περιβάλλοντα.

Κατασκευασμένο με ενσωματωμένο διακόπτη PCIe και προηγμένες δυνατότητες RDMA, το MCX555A-ECAT αποφορτίζει κρίσιμες εργασίες επικοινωνίας από την CPU, επιτρέποντας υψηλότερες επιδόσεις εφαρμογής,χαμηλότερη κατανάλωση ενέργειαςΕίναι πλήρως συμβατό με τις υποδομές PCIe 3.0 x16 και υποστηρίζει ένα ευρύ φάσμα λειτουργικών συστημάτων και πλαισίων επιτάχυνσης.

Η αρχιτεκτονική ConnectX-5 ενσωματώνει μια σειρά μηχανών επιτάχυνσης υλικού που μειώνουν την παρέμβαση του CPU και βελτιώνουν την επεκτασιμότητα των εφαρμογών:

• MPI Tag Matching & Rendezvous Offload: Εφαρμόστε τις παρακάτω οδηγίες:Αποφορτώνει την ταύτιση μηνυμάτων και την επεξεργασία πρωτοκόλλου ραντεβού, βελτιώνοντας δραματικά τις επιδόσεις MPI για τα clusters HPC.
• Έξω της τάξης RDMA με προσαρμοστική δρομολόγηση:Επιτρέπει την αποτελεσματική χρήση πολλαπλών διαδρομών δικτύου, διατηρώντας παράλληλα τη σημασιολογία της διαταγμένης ολοκλήρωσης, μεγιστοποιώντας τη χρήση του υλικού.
• Απαλλαγές από στόχο NVMe-oF:Επιτρέπει στα συστήματα αποθήκευσης NVMe να εξυπηρετούν απομακρυσμένη πρόσβαση με σχεδόν μηδενικό CPU overhead, ιδανικό για διαχωρισμένες αρχιτεκτονικές αποθήκευσης.
• Δυναμικά συνδεδεμένες μεταφορές (DCT):Παρέχει εξαιρετική επεκτασιμότητα για μεγάλα συστήματα υπολογιστών και αποθήκευσης με την εξάλειψη των επιβαρύνσεων εγκατάστασης σύνδεσης.
• ΑΣΑΠ2 Επιταχυνόμενη μετατροπή και επεξεργασία πακέτων:Εγκατάσταση υλικού για Open vSwitch (OVS) και σήραγγα επικαλυμμένου δικτύου (VXLAN, NVGRE, GENEVE).
• Επεξεργασία σελίδων κατά παραγγελία (ODP):Υποστηρίζει την επισήμανση εικονικής μνήμης για λειτουργίες RDMA, απλοποιώντας την ανάπτυξη εφαρμογών.

• Υψηλής απόδοσης υπολογιστές (HPC):Ιδανικό για συμπλέγματα υπερυπολογιστών, προσομοιώσεις με βάση το MPI και φορτία εργασίας επιστημονικής έρευνας που απαιτούν χαμηλή καθυστέρηση και υψηλά ποσοστά μηνυμάτων.
• Τεχνική νοημοσύνη και βαθιά εκπαίδευση:Σε συνδυασμό με το GPUDirect RDMA, επιτρέπει την γρήγορη επικοινωνία GPU-GPU μεταξύ των κόμβων, επιταχύνοντας τους χρόνους εκπαίδευσης.
• Συστήματα αποθήκευσης NVMe-oF:Εφαρμογή ως στόχοι αποθήκευσης ή αρχιστές σε περιβάλλοντα NVMe πάνω από Fabrics για πρόσβαση αποθήκευσης μπλοκ υψηλής απόδοσης και χαμηλής καθυστέρησης.
• Κέντρο δεδομένων cloud και εικονικοποιημένα:Το SR-IOV και οι εκφορτώσεις εικονικοποίησης υποστηρίζουν περιβάλλοντα πολλών ενοικιαστών με εγγυημένη ποιότητα εξυπηρέτησης και ασφαλή απομόνωση.
• Εμπορία υψηλής συχνότητας (HFT):Η εξαιρετικά χαμηλή καθυστέρηση και η χρονογραφία από υλικό (IEEE 1588v2) ανταποκρίνονται στις απαιτήσεις των εφαρμογών χρηματοπιστωτικών υπηρεσιών.

Ο MCX555A-ECAT έχει σχεδιαστεί για ευρεία συμβατότητα με τους διακόπτες NVIDIA InfiniBand (π.χ. Quantum, Spectrum) και τους διακόπτες 100GbE τρίτων.Υποστηρίζει τόσο παθητικά DAC χαλκού όσο και ενεργά οπτικά καλώδια μέσω θύρων QSFP28.

Λειτουργικά συστήματα και στοιβάδες λογισμικού:

• RHEL / CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi
• OpenFabrics Enterprise Distribution (OFED) / WinOF-2
• NVIDIA HPC-X, OpenMPI, MVAPICH2, Intel MPI, MPI πλατφόρμας
• Συσκευή ανάπτυξης σχεδίου δεδομένων (DPDK) για παράκαμψη πυρήνα

Σημείωση: Οι προδιαγραφές προέρχονται από την τεκμηρίωση προϊόντος NVIDIA ConnectX-5. Για τις τελευταίες λεπτομέρειες και υποστήριξη firmware, ανατρέξτε στις επίσημες σημειώσεις κυκλοφορίας της NVIDIA.

Για παραλλαγές OCP ή Multi-Host, επικοινωνήστε με τις πωλήσεις.

• Ανώτερη απόδοση εφαρμογής:Εγκαταστάσεις υλικού για MPI, NVMe-oF και επικαλύψεις δωρεάν πυρήνες CPU για επιχειρηματική λογική.
• Δυνατό να κλιμακωθεί RDMA ύφασμα:Το DCT, το XRC και το RDMA εκτός σειράς παρέχουν γραμμική επεκτασιμότητα για χιλιάδες κόμβους.
• Ετοιμασία επιτάχυνσης GPU:Το GPUDirect RDMA επιτρέπει την άμεση πρόσβαση στη μνήμη μεταξύ των GPU και των προσαρμογών δικτύου, εξαλείφοντας τα στενά σημεία της CPU στα clusters AI.
• Ευέλικτη αποστολή:Η ενιαία θύρα QSFP28 απλοποιεί την καλωδίωση και είναι ιδανική για αρχιτεκτονικές 100Gb / s.
• Προστασία επενδύσεων:Η υποστήριξη τόσο για InfiniBand όσο και για Ethernet επιτρέπει την απρόσκοπτη μετάβαση μεταξύ πρωτοκόλλων καθώς εξελίσσονται οι ανάγκες.

Ο όμιλος Starsurge του Χονγκ Κονγκ παρέχει πλήρη υποστήριξη κύκλου ζωής για τους προσαρμογείς NVIDIA ConnectX-5, συμπεριλαμβανομένης της υποστήριξης προ πωλήσεων, καθοδήγησης ενημέρωσης firmware και υπηρεσίας εγγύησης.Η τεχνική μας ομάδα μπορεί να βοηθήσει με:

• Επιβεβαίωση συμβατότητας με τον διακομιστή και την υποδομή μετατροπής
• Προσαρμογή επιδόσεων για φορτία εργασίας HPC ή αποθήκευσης
• Επιλογές προσαρμοσμένων στηρίξεων και απαιτήσεις χύδης συσκευασίας
• Υπηρεσίες επεξεργασίας RMA και προηγμένων υπηρεσιών αντικατάστασης

Επικοινωνήστε με τους μηχανικούς πωλήσεων μας για τιμές όγκου και πληροφορίες χρόνου προμήθειας.

Ηλεκτροστατική εκκένωση (ESD):Να φυλάσσεται σε αντιστατική συσκευασία μέχρι την εγκατάσταση.Απαιτήσεις ψύξης:Διασφαλίζεται επαρκής ροή αέρα στο πλαίσιο του διακομιστή για τη διατήρηση της θερμοκρασίας λειτουργίας εντός του καθορισμένου εύρους.Ενημερώσεις λογισμικού:Χρησιμοποιήστε τα επίσημα εργαλεία NVIDIA firmware (MFT) και επαληθεύστε τη συμβατότητα με το λειτουργικό σας σύστημα και την έκδοση προγράμματος οδήγησης πριν από την ενημέρωση.Δυνατότητα κάλυψης:Ακολουθήστε τις κατευθυντήριες γραμμές QSFP28 για την ακτίνα κάμψης καλωδίου για να αποφευχθεί η υποβάθμιση του σήματος.

Αυτό είναι προϊόν κατηγορίας Α. Σε οικιστικό περιβάλλον μπορεί να προκαλέσει ραδιοσύνδεση.

• Επαλήθετε ότι ο διακομιστής διαθέτει διαθέσιμη θέση PCIe 3.0 x16 (ή x8) με επαρκή διαφάνεια.
• Ο αριθμός των θύρων πρέπει να καθορίζεται με βάση το μέτρο της διασύνδεσης μεταξύ των δύο θύρων.
• ∆ Επιλέξτε τύπο καλωδίου: παθητικό DAC χαλκού για μικρές αποστάσεις (≤5m) ή οπτικό για μεγαλύτερες αποστάσεις.
• Ελέγξτε την υποστήριξη του λειτουργικού συστήματος και των οδηγών (OFED, Windows, VMware).
• Για τα GPU clusters, βεβαιωθείτε ότι η GPUDirect RDMA είναι συμβατή με το μοντέλο GPU και την έκδοση driver.
• Ελέγξτε αν απαιτείται ψηλή ή μικρή θύρα για το πλαίσιο του διακομιστή σας.
