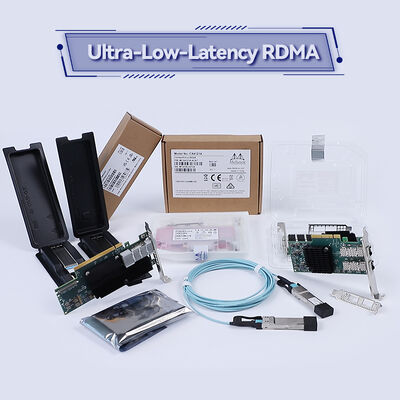

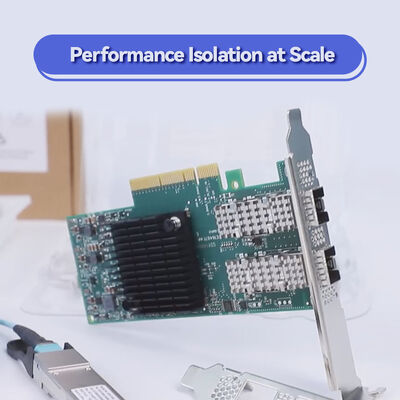

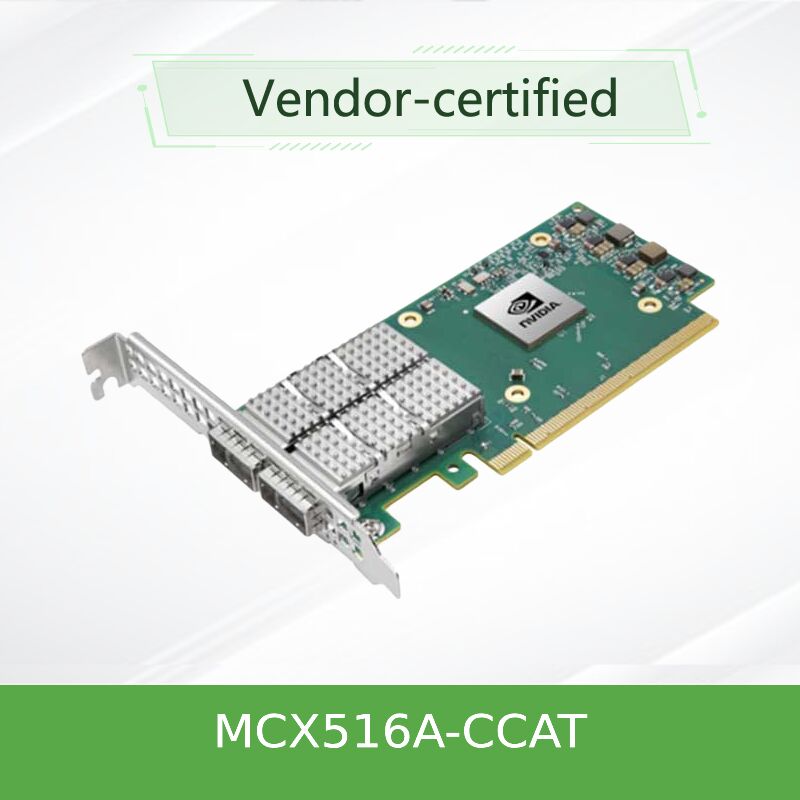

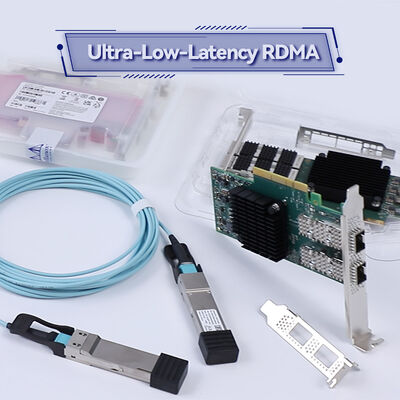

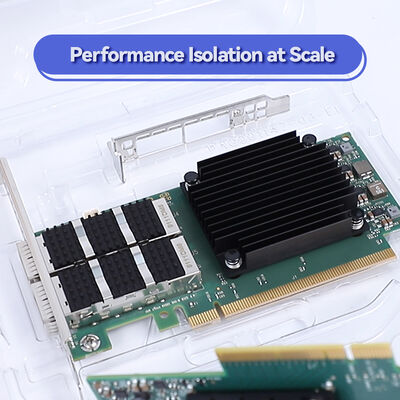

MCX516A-CCAT Διπλή θύρα 100GbE προσαρμογέας Ethernet από την NVIDIA
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCX516A-CCAT |
| Έγγραφο: | connectx-5-en-card.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Κατάσταση προϊόντων: | Στοκ | Εφαρμογή: | Υπηρέτης |
|---|---|---|---|
| Τύπος διεπαφής:: | Δίκτυο | λιμάνια: | Διπλός |
| Μέγιστη ταχύτητα: | 25GBE | Τύπος σύνδεσης: | SFP28 |
| Τύπος: | Ενσύρματο | Κατάσταση: | Νέο και πρωτότυπο |
| Χρόνος εγγύησης: | 1 Έτος | Μοντέλο: | MCX516A-CCAT |
| Ονομα: | Κάρτα δικτύου Mellanox CX516A ConnectX-5 100GBE MCX516A-CCAT διπλής θύρας QSFP28 PCI-E προσαρμογέας | Λέξη-κλειδί: | Κάρτα δικτύου Mellanox |
Περιγραφή προϊόντων
NVIDIA ConnectX-5 EN MCX516A-CCAT
Δύο θύρες QSFP28 100GbE Ethernet κάρτα προσαρμογή∆εδοχή έως 100Gb/s ανά θύρα, καθυστέρηση 750ns, 200 εκατ. μηνύματα ανά δευτερόλεπτο και προηγμένες εκφόρτωση εφαρμογών.0, cloud, αποθήκευση, τεχνητή νοημοσύνη και τηλεπικοινωνιακές πλατφόρμες που απαιτούν υψηλότερο εύρος ζώνης και χαμηλή καθυστέρηση.
2x 100GbE θύρες PCIe 3.0 x16 Υποστήριξη RoCE SR-IOV έως 512 VF Απαλλαγές VXLAN/NVGRE/GENEVE Απαλλαγές στόχων NVMe-oF ASAP2 vSwitch εκφόρτωση
Επισκόπηση του προϊόντος
Το NVIDIA ConnectX-5 ENMCX516A-CCATείναι μια κάρτα προσαρμογής Ethernet 100GbE διπλής θύρας που έχει σχεδιαστεί για τα πιο απαιτητικά φορτία εργασίας κέντρου δεδομένων.40GbE, 25GbE, 10GbE και 1GbE, παρέχοντας απρόσκοπτες διαδρομές μετανάστευσης και ευελιξία υποδομής.το MCX516A-CCAT παρέχει κορυφαία στην βιομηχανία απόδοση και αποδοτικότητα CPUΟι βασικές δυνατότητες περιλαμβάνουν RoCE (RDMA over Converged Ethernet), εικονικοποίηση SR-IOV με έως και 512 εικονικές λειτουργίες, επιταχυνθείσα εναλλαγή ASAP2 και επεξεργασία πακέτων για εκφόρτωση vSwitch / vRouter,NVMe πάνω σε υφάσματα στόχο εκφόρτωσης, T10-DIF Handover υπογραφής, και ολοκληρωμένες εκφόρτωσεις δικτύου επικάλυψης (VXLAN, NVGRE, GENEVE).
Βασικά χαρακτηριστικά
Δύο θύρες 100GbE
Δύο θύρες QSFP28 που υποστηρίζουν ταχύτητες 100/50/40/25/10/1GbE. Πίσω συμβατές με υποδομές χαμηλότερης ταχύτητας.
Δύο θύρες QSFP28 που υποστηρίζουν ταχύτητες 100/50/40/25/10/1GbE. Πίσω συμβατές με υποδομές χαμηλότερης ταχύτητας.
Υπερ-χαμηλή καθυστέρηση και υψηλό ποσοστό μηνυμάτων
750ns καθυστέρηση, έως και 200 Mpps ρυθμός μηνύματος, και 197 Mpps με DPDK για εφαρμογές παρακάτω πυρήνα.
750ns καθυστέρηση, έως και 200 Mpps ρυθμός μηνύματος, και 197 Mpps με DPDK για εφαρμογές παρακάτω πυρήνα.
RDMA μέσω Converged Ethernet (RoCE)
Υπηρεσίες RDMA χαμηλής καθυστέρησης σε δίκτυα στρώματος 2 και στρώματος 3 για φορτία εργασίας αποθήκευσης και υπολογισμού.
Υπηρεσίες RDMA χαμηλής καθυστέρησης σε δίκτυα στρώματος 2 και στρώματος 3 για φορτία εργασίας αποθήκευσης και υπολογισμού.
ΑΣΠ2 Επιταχυνόμενη αλλαγή
Εγκατάσταση υλικού του Open vSwitch (OvS) και του data plane του vRouter, διατηρώντας την ευελιξία του επιπέδου ελέγχου, επιτυγχάνοντας παράλληλα επιδόσεις ταχύτητας καλωδίου.
Εγκατάσταση υλικού του Open vSwitch (OvS) και του data plane του vRouter, διατηρώντας την ευελιξία του επιπέδου ελέγχου, επιτυγχάνοντας παράλληλα επιδόσεις ταχύτητας καλωδίου.
NVMe πάνω από τις αποβάθρες υφασμάτων
Η NVMe-oF επιταχύνεται από υλικό και στοχεύει σε εκφόρτωση, επιτρέποντας αποτελεσματική πρόσβαση σε αποθήκευση NVMe με σχεδόν μηδενική παρέμβαση του CPU.
Η NVMe-oF επιταχύνεται από υλικό και στοχεύει σε εκφόρτωση, επιτρέποντας αποτελεσματική πρόσβαση σε αποθήκευση NVMe με σχεδόν μηδενική παρέμβαση του CPU.
Εικονικοποίηση SR-IOV
Μέχρι 512 εικονικές λειτουργίες (VF) και 8 φυσικές λειτουργίες ανά θύρα, με εγγυημένη απομόνωση QoS και VM.
Μέχρι 512 εικονικές λειτουργίες (VF) και 8 φυσικές λειτουργίες ανά θύρα, με εγγυημένη απομόνωση QoS και VM.
Αποφόρτιση δικτύου επικάλυψης
Ενσωμάτωση και εκσωμάτωση υλικού για σήραγγες VXLAN, NVGRE, GENEVE, MPLS και NSH.
Ενσωμάτωση και εκσωμάτωση υλικού για σήραγγες VXLAN, NVGRE, GENEVE, MPLS και NSH.
Ευέλικτος προγραμματιζόμενος αγωγός
Ευέλικτοι αναλυτές και πίνακες αντιστοίχισης που επιτρέπουν την εκφόρτωση υλικού για τρέχοντα και μελλοντικά πρωτόκολλα.
Ευέλικτοι αναλυτές και πίνακες αντιστοίχισης που επιτρέπουν την εκφόρτωση υλικού για τρέχοντα και μελλοντικά πρωτόκολλα.
Διαχείριση υποδοχής και απομακρυσμένη εκκίνηση
NC-SI μέσω MCTP, διεπαφή BMC, PLDM για παρακολούθηση και ενημέρωση firmware, PXE και UEFI απομακρυσμένη εκκίνηση
NC-SI μέσω MCTP, διεπαφή BMC, PLDM για παρακολούθηση και ενημέρωση firmware, PXE και UEFI απομακρυσμένη εκκίνηση
Τεχνολογία: Αρχιτεκτονική ConnectX-5
Το ConnectX-5 EN ASIC προσφέρει ρεκόρ απόδοσης με προηγμένες μηχανές επιτάχυνσης.
- PeerDirect (GPUDirect)Εξαλείφει τα περιττά αντίγραφα δεδομένων PCIe μεταξύ GPU και CPU, επιταχύνοντας τα φορτία εργασίας HPC, AI και μηχανικής μάθησης.
- Προσαρμοστική διαδρομή για αξιόπιστη μεταφοράΕπιτρέπει RDMA εκτός σειράς και προσαρμοστική δρομολόγηση για βελτιστοποιημένη χρήση υφασμάτων.
- Εναρμόνιση ετικέτας και εκφόρτωση ραντεβού¢ Αποφόρτιση υλικού από το πρωτόκολλο αντιστοίχισης ετικετών MPI και ραντεβού, μειώνοντας το κόστος επεξεργασίας σε ομάδες HPC.
- Αποφόρτωση του αποθηκευτικού αποθέματος∆ Επιτάχυνση του υλικού για τον έλεγχο του υπόβαθρου σε προσομοιώσεις μεγάλης κλίμακας και κατάρτιση ML.
- Ενσωματωμένος διακόπτης PCIeΥποστηρίζει έως και 8 διφορές, επιτρέποντας την αλυσίδα υποδοχής και την εξάλειψη των διακόπτες backend στα ράκ.
- Επεξεργασία σελίδων κατά παραγγελία (ODP)Η πρόσβαση στη μνήμη RDMA χωρίς εγγραφή, απλουστεύοντας την ανάπτυξη εφαρμογών.
- Επεκτεινόμενη αξιόπιστη συνδεδεμένη (XRC) και δυναμικά συνδεδεμένη μεταφορά (DCT)Σκάλες RDMA σε δεκάδες χιλιάδες κόμβους.
- Υποβολή υπογραφής Τ10-DIFΗ προστασία της ακεραιότητας των δεδομένων βασίζεται σε υλικό για φορτία εργασίας αποθήκευσης με ταχύτητα καλωδίου.
Τυπικές Εγκαταστάσεις
Κέντρα δεδομένων Cloud και Web 2.0
Η εικονικοποίηση υψηλής πυκνότητας, τα δίκτυα επικαλύψεων και οι εκφορτώσεις vSwitch μειώνουν τη χρήση του CPU διατηρώντας παράλληλα τις επιδόσεις ταχύτητας καλωδίου.
Η εικονικοποίηση υψηλής πυκνότητας, τα δίκτυα επικαλύψεων και οι εκφορτώσεις vSwitch μειώνουν τη χρήση του CPU διατηρώντας παράλληλα τις επιδόσεις ταχύτητας καλωδίου.
Αποθήκευση υψηλής απόδοσης
Οι εκφορτώσεις στόχου NVMe-oF, T10-DIF και RoCE επιτρέπουν αποθήκευση μπλοκ υψηλής απόδοσης με καθυστέρηση sub-microsecond.
Οι εκφορτώσεις στόχου NVMe-oF, T10-DIF και RoCE επιτρέπουν αποθήκευση μπλοκ υψηλής απόδοσης με καθυστέρηση sub-microsecond.
Συγκεντρώσεις τεχνητής νοημοσύνης και μηχανικής μάθησης
Το PeerDirect GPUDirect, η προσαρμοστική δρομολόγηση και οι εκφορτώσεις του buffer burst επιταχύνουν τα κατανεμημένα φορτία εργασίας κατάρτισης.
Το PeerDirect GPUDirect, η προσαρμοστική δρομολόγηση και οι εκφορτώσεις του buffer burst επιταχύνουν τα κατανεμημένα φορτία εργασίας κατάρτισης.
Τηλεπικοινωνίες
Οι εκφορτώσεις ASAP2 vSwitch, η αλυσίδα υπηρεσιών και η δυνατότητα υλικού hairpin επιτρέπουν την αποτελεσματική εικονικοποίηση λειτουργίας δικτύου.
Οι εκφορτώσεις ASAP2 vSwitch, η αλυσίδα υπηρεσιών και η δυνατότητα υλικού hairpin επιτρέπουν την αποτελεσματική εικονικοποίηση λειτουργίας δικτύου.
Εμπορία υψηλής συχνότητας (HFT)
Η εξαιρετικά χαμηλή καθυστέρηση (750ns) και το υψηλό ρυθμό μηνυμάτων (200 Mpps) ανταποκρίνονται στις πιο απαιτητικές οικονομικές εφαρμογές.
Η εξαιρετικά χαμηλή καθυστέρηση (750ns) και το υψηλό ρυθμό μηνυμάτων (200 Mpps) ανταποκρίνονται στις πιο απαιτητικές οικονομικές εφαρμογές.
Κρεβάτια αποθήκευσης αλυσίδας υποδοχής
Ο ενσωματωμένος διακόπτης PCIe επιτρέπει στους διακομιστές να διασυνδέονται χωρίς διακόπτες top-of-rack, μειώνοντας το TCO.
Ο ενσωματωμένος διακόπτης PCIe επιτρέπει στους διακομιστές να διασυνδέονται χωρίς διακόπτες top-of-rack, μειώνοντας το TCO.
Συμβατότητα και οικοσύστημα
Το MCX516A-CCAT είναι συμβατό με ένα ευρύ φάσμα λειτουργικών συστημάτων: RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi και Citrix XenServer.αγωγούς DAC παθητικών, ενεργά οπτικά καλώδια (AOC) και καλώδια διακοπής (100GbE έως 4x25GbE ή 2x50GbE).Ο προσαρμογός ενσωματώνεται απρόσκοπτα με τους διακόπτες φάσματος NVIDIA και οποιαδήποτε υποδομή βασισμένη σε πρότυπα 25GbE/40GbE/50GbE/100GbEΗ υποστήριξη λογισμικού περιλαμβάνει OFED (OpenFabrics Enterprise Distribution), DPDK και WinOF-2 για Windows.
Τεχνικές προδιαγραφές
| Κατηγορία | Προδιαγραφές |
|---|---|
| Σχήμα | MCX516A-CCAT |
| Φόρμα | Πλοία με ψηλή θήκη και μικρή θήκη. |
| Λιμένες | 2x QSFP28 (100/50/40/25/10/1GbE) |
| Υποστηριζόμενες ταχύτητες | 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE |
| Διασύνδεση υποδοχής | PCIe 3.0 x16 (συμβατό με x8, x4, x2, x1; αυτόματη διαπραγμάτευση) |
| Ποσοστό μηνυμάτων | Μέχρι 200 εκατομμύρια μηνύματα ανά δευτερόλεπτο (Mpps) · 197 Mpps με DPDK |
| Κλιμάκωση | 750ns (τυπική διαπερατότητα) |
| Εικονικοποίηση | SR-IOV: έως 512 εικονικές λειτουργίες, 8 φυσικές λειτουργίες ανά θύρα |
| Υποστήριξη RoCE | Ναι ∆ RDMA μέσω Converged Ethernet (RoCE) |
| Επικάλυψη εκφόρτωσης | Επικοινωνία με ηλεκτρονικό δίκτυο |
| Εξαρτήματα vSwitch/vRouter | ASAP2 Open vSwitch (OvS) και vRouter data plane offload με ευέλικτους πίνακες δράσης αντιστοίχισης |
| Αποθήκευση | Εφαρμογή των προδιαγραφών που καθορίζονται στο παράρτημα I του κανονισμού (ΕΕ) αριθ. 1095/2010 |
| Βελτιωμένα χαρακτηριστικά | Αντιστοίχιση ετικέτας, εκφόρτωση rendezvous, προσαρμοστική δρομολόγηση, εκφόρτωση buffer burst, ενσωματωμένος διακόπτης PCIe, ODP, XRC, DCT |
| Αποφόρτιση CPU | TCP/UDP ασύρματες εκφόρτωση, LSO/LRO, checksum offload, RSS/TSS, HDS, εισαγωγή/αφαίρεση ετικέτας VLAN/MPLS |
| Διαδικτυακές διεπαφές διαχείρισης | NC-SI μέσω MCTP (SMBus/PCIe), διεπαφή BMC, PLDM (παρακολούθηση και ενημέρωση firmware), διαχείριση eSwitch SDN, SPI, JTAG |
| Απομακρυσμένη εκκίνηση | Απομακρυσμένη εκκίνηση PXE, UEFI, iSCSI |
| Κατανάλωση ενέργειας | Δεν προσδιορίζεται δημόσια παρακαλούμε επιβεβαιώστε πριν την παραγγελία |
| Θέρμανση λειτουργίας | 0 °C έως 55 °C (τυπικός) |
| Προδιαγραφές | IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0 |
| RoHS | Συμμόρφωση |
Σημείωση: Οι προδιαγραφές βασίζονται σε δημόσια έγγραφα της NVIDIA. Παρακαλούμε επιβεβαιώστε τις ακριβείς λεπτομέρειες με τις πωλήσεις για την παραγγελία σας.
Οδηγός επιλογής: Portfolio ConnectX-5 EN
| Αριθμός τμήματος παραγγελίας (OPN) | Λιμένες | Μέγιστη ταχύτητα | Διασύνδεση | Διασύνδεση υποδοχής | Βασικό στοιχείο |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100GbE | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | PCIe 3.0 x16 | Δύο θύρες 100GbE, βελτιωμένη διαχείριση υποδοχής |
| MCX516A-CDAT | 2 | 100GbE | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | PCIe 4.0 x16 | ConnectX-5 Ex βελτιωμένη απόδοση, PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25GbE | Διάταξη SFP28 | PCIe 3.0 x8 | Δύο θύρες 25GbE, UEFI ενεργοποιημένη |
| MCX516A-GCAT | 2 | 50GbE | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | PCIe 3.0 x16 | Δύο θύρες 50GbE, βελτιωμένη διαχείριση υποδοχής |
| MCX516B-CCAT | 2 | 100GbE | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | PCIe 3.0 x16 | Δύο θύρες 100GbE |
Γιατί να επιλέξετε το MCX516A-CCAT από το Starsurge
100GbE έτοιμο
Προστατέψτε το κέντρο δεδομένων σας με συνδεσιμότητα 100GbE, διατηρώντας την συμβατότητα προς τα πίσω με 50/40/25/10/1GbE.
Προστατέψτε το κέντρο δεδομένων σας με συνδεσιμότητα 100GbE, διατηρώντας την συμβατότητα προς τα πίσω με 50/40/25/10/1GbE.
Μη συγκρίσιμο ποσοστό μηνυμάτων
Τα 200 Mpps επιτρέπουν την υψηλότερη πυκνότητα επεξεργασίας πακέτων για τις τηλεπικοινωνίες NFV, vSwitch και συναλλαγές υψηλής συχνότητας.
Τα 200 Mpps επιτρέπουν την υψηλότερη πυκνότητα επεξεργασίας πακέτων για τις τηλεπικοινωνίες NFV, vSwitch και συναλλαγές υψηλής συχνότητας.
Ολοκληρωμένες εκφορτώσεις
Οι εκφορτώσεις NVMe-oF, T10-DIF, ASAP2 και RoCE μειώνουν δραματικά τη χρήση του CPU και βελτιώνουν τις επιδόσεις των εφαρμογών.
Οι εκφορτώσεις NVMe-oF, T10-DIF, ASAP2 και RoCE μειώνουν δραματικά τη χρήση του CPU και βελτιώνουν τις επιδόσεις των εφαρμογών.
Παγκόσμια Λογιστική και Υποστήριξη
Η Starsurge του Χονγκ Κονγκ προσφέρει ανταγωνιστικές τιμές, εγγυητική υποστήριξη και γρήγορη παγκόσμια παράδοση.
Η Starsurge του Χονγκ Κονγκ προσφέρει ανταγωνιστικές τιμές, εγγυητική υποστήριξη και γρήγορη παγκόσμια παράδοση.
Υπηρεσία και Υποστήριξη
Το Hong Kong Starsurge παρέχει ολοκληρωμένη υποστήριξη για τους προσαρμογείς NVIDIA/Mellanox, συμπεριλαμβανομένης της επαλήθευσης συμβατότητας, των ενημερώσεων firmware και της τεχνικής αντιμετώπισης προβλημάτων.Η τυποποιημένη εγγύηση ευθυγραμμίζεται με την περιορισμένη εγγύηση υλικού της NVIDIA (1 έτος επιστροφής και επισκευής)Η ομάδα μας μπορεί να βοηθήσει με την εγκατάσταση των οδηγών, τη ρύθμιση της απόδοσης, τη ρύθμιση RoCE και την ενσωμάτωση σε υπάρχοντα διακομιστή, αποθήκευση,και περιβάλλοντα δικτύου.
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ MCX516A-CCAT και MCX516A-CDAT;
Το MCX516A-CCAT χρησιμοποιεί PCIe 3.0 x16 διεπαφή, ενώ το MCX516A-CDAT (ConnectX-5 Ex) χρησιμοποιεί PCIe 4.0 x16 για μεγαλύτερο θεωρητικό εύρος ζώνης.
Ε: Υποστηρίζει αυτή η κάρτα RDMA μέσω Converged Ethernet;
Το ConnectX-5 EN υποστηρίζει πλήρως το RoCE (RDMA over Converged Ethernet) για πρόσβαση μνήμης χαμηλής καθυστέρησης σε όλο το δίκτυο, συμπεριλαμβανομένων των δικτύων επικαλύψεων RoCE.
Ε: Μπορώ να χρησιμοποιήσω αυτόν τον προσαρμογέα με μια θέση PCIe 4.0;
Η κάρτα είναι PCIe 3.0 x16 αλλά είναι συμβατή προς τα πίσω με τις υποδομές PCIe 4.0 (λειτουργούν σε ταχύτητες PCIe 3.0).
Ε: Ποια καλώδια είναι συμβατά με λειτουργία 100GbE;
Δακτυλίδια QSFP28 παθητικού DAC (μέχρι 5m), ενεργά οπτικά καλώδια QSFP28 (AOC), 100GBASE-SR4 (MPO, έως 100m), 100GBASE-LR4 (LC, έως 10km),Υποστηρίζονται καλώδια διακοπής (100GbE έως 4x25GbE ή 2x50GbE).
Ε: Τι είναι το ASAP2 και πώς ωφελεί την αποστολή μου;
Το ASAP2 (Accelerated Switching and Packet Processing) εκφορτώνει το Open vSwitch και το vRouter στο υλικό.επίτευξη επιδόσεων ταχύτητας καλωδίου, μειώνοντας ταυτόχρονα το φορτίο της CPU έως και 10 φορές σε εικονικά περιβάλλοντα.
Ε: Υποστηρίζει αυτή η κάρτα το NVMe μέσω του Fabric;
Ναι, το ConnectX-5 EN περιλαμβάνει εκφόρτωση υλικού για τον στόχο NVMe-oF, επιτρέποντας αποτελεσματική πρόσβαση απομακρυσμένης αποθήκευσης NVMe με ελάχιστη παρέμβαση της CPU.
Βασικά Γεγονότα
Δύο θύρες 100GbE QSFP28 Ταχύτητα μηνυμάτων 200 Mpps 750ns καθυστέρηση Υποστηριζόμενη RoCE 512 Εικονικές λειτουργίες SR-IOV VXLAN/NVGRE/GENEVE εκφόρτωση PCIe 3.0 x16 ASAP2 vSwitch εκφόρτωση Απαλλαγές στόχων NVMe-oF Υποβολή υπογραφής Τ10-DIF PeerDirect GPUDirect Διαχείριση NC-SI BMC
Μητρώο συμβατότητας
| Κατηγορία | Υποστηριζόμενες επιλογές |
|---|---|
| Συστήματα λειτουργίας | RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0, Citrix XenServer |
| Εναλλακτικά | NVIDIA Spectrum SN3000/SN3700 σειρά, Cisco Nexus 3000/9000, Arista 7000 σειρά, Juniper QFX σειρά, οποιοδήποτε βασισμένο σε πρότυπα 25/40/50/100GbE διακόπτη |
| Καλώδια και οπτική (100GbE) | Πληροφορίες σχετικά με την εφαρμογή των προδιαγραφών που αναφέρονται στην παράγραφο 1 του παρόντος παραρτήματος |
| Καλώδια και οπτική (χαμηλότερες ταχύτητες) | Καλώδια διάσπασης QSFP28 έως SFP28 (100G έως 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) με κατάλληλους προσαρμογείς |
| Πρωτόκολλα διαχείρισης | NC-SI, MCTP μέσω PCIe/SMBus, PLDM για παρακολούθηση και ενημέρωση firmware, διαχείριση SDN eSwitch |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι ο διακομιστής διαθέτει διαθέσιμη θέση PCIe x16 Gen 3.0 ή υψηλότερη (PCIe 3.0 x16 παρέχει επαρκές εύρος ζώνης για διπλή θύρα 100GbE).
- Καθορισμός του απαιτούμενου τύπου καλωδίου: παθητικός DAC (μικρή απόσταση), ενεργός οπτικός (μέση απόσταση) ή οπτικοί δέκτες-αποδέκτες (μακρά απόσταση) για λειτουργία 100GbE.
- Ελέγξτε τη διαθεσιμότητα προγράμματος οδήγησης λειτουργικού συστήματος από τον επίσημο ιστότοπο της NVIDIA/Mellanox (του τελευταίου προγράμματος οδήγησης OFED ή Inbox).
- Βεβαιωθείτε ότι ο διακόπτης σας υποστηρίζει θύρες 100GbE QSFP28 (οι περισσότεροι σύγχρονοι διακόπτες σπονδυλικής στήλης το κάνουν).
- Για τις αναπτύξεις RoCE, επιβεβαιώστε την υποστήριξη μετατροπής για DCB (PFC, ETS, ECN) και ειδοποίηση συμφόρησης.
- Για τις εκφορτώσεις στόχου NVMe-oF, ελέγξτε την συμβατότητα της στοίβας λογισμικού αποθήκευσης.
- Για την ενσωμάτωση BMC, βεβαιωθείτε ότι η μητρική σας πλακέτα υποστηρίζει NC-SI μέσω SMBus ή PCIe.
