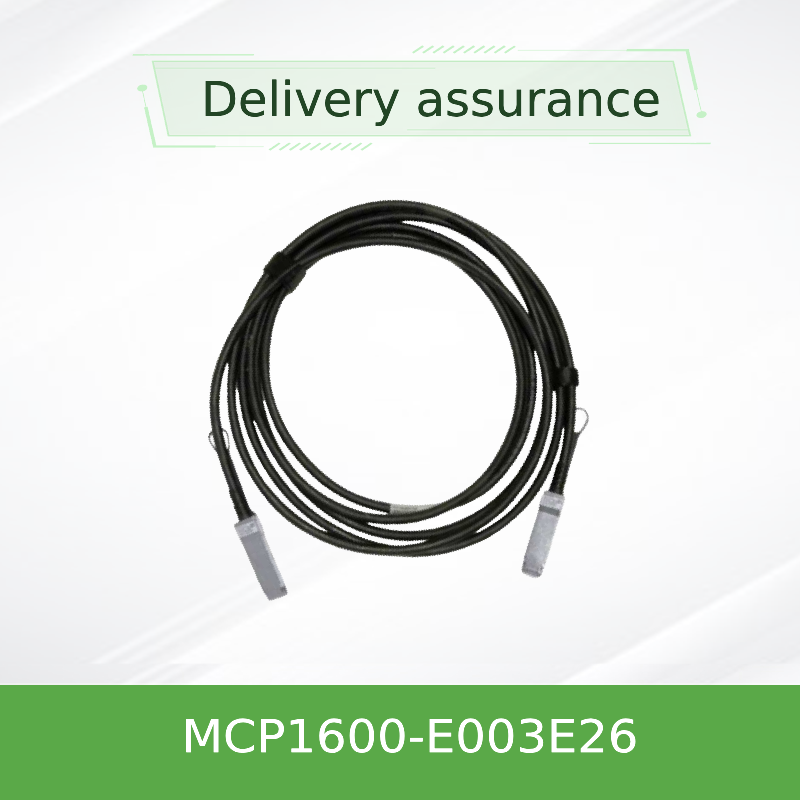

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Παθητικό καλώδιο DAC ∙ 3m, 26 AWG, InfiniBand EDR & 100GbE συμβατό
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E003E26 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 3 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
| Επισημαίνω: | Δικτυακό καλώδιο DAC Mellanox QSFP28 3m,Καλώδιο EDR InfiniBand 100Gb/s,Καλώδιο DAC συμβατό με την Nvidia 100GbE |
||
Περιγραφή προϊόντων
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Παθητικό καλώδιο DAC – 3m, 26 AWG, InfiniBand EDR & 100GbE Συμβατό
100Gb/s QSFP28 ΑΜΕΣΗ ΣΥΝΔΕΣΗ ΧΑΛΚΙΝΟΥ ΚΑΛΩΔΙΟΥ
Παθητικό καλώδιο DAC για 100Gb/s InfiniBand EDR & Ethernet • 3 μέτρα • 26 AWG • Χαμηλή ισχύς • Εξαιρετικά χαμηλή καθυστέρηση
Παθητικό καλώδιο DAC για 100Gb/s InfiniBand EDR & Ethernet • 3 μέτρα • 26 AWG • Χαμηλή ισχύς • Εξαιρετικά χαμηλή καθυστέρηση
Ρυθμός δεδομένων
Έως 100 Gb/s
Συνδετήρας
QSFP28 έως QSFP28
Μήκος
3,0 m (9,8 πόδια)
AWG
26
Τύπος
Παθητικός Χαλκός
Αριθμός ανταλλακτικού
MCP1600-E003E26
Κατασκευαστής
NVIDIA® / Mellanox®
Πρωτόκολλο
InfiniBand EDR / 100 GbE
Εξουσία
≤ 0,1 W (παθητικό)
Εύρος θερμοκρασίας
0°C έως 70°C
Συμμόρφωση
RoHS, SFF-8665, SFF-8636
Σακάκι
LSZH (χαμηλό καπνό μηδέν αλογόνο)
Επισκόπηση προϊόντος
ΟMellanox ® MCP1600-E003E26είναι ένα υψηλής απόδοσης, οικονομικά αποδοτικό καλώδιο χαλκού απευθείας σύνδεσης (DAC) QSFP28 σχεδιασμένο για εφαρμογές InfiniBand EDR και Ethernet 100 Gb/s. Παρέχει μια αξιόπιστη, αποδοτική εναλλακτική λύση αντί της οπτικής ίνας για διασυνδέσεις μικρής απόστασης σε κέντρα δεδομένων και περιβάλλοντα υπολογιστών υψηλής απόδοσης (HPC).
Αυτό το συγκρότημα παθητικού χάλκινου καλωδίου ενσωματώνει τέσσερα ζεύγη χαλκού υψηλής ταχύτητας, το καθένα από τα οποία λειτουργεί έως και 25 Gb/s, για να παρέχει συνολικό ρυθμό μετάδοσης δεδομένων 100 Gb/s. Χωρίς ενεργά εξαρτήματα, προσφέρει τη χαμηλότερη δυνατή καθυστέρηση και σχεδόν μηδενική κατανάλωση ενέργειας, καθιστώντας το ιδανικό για συνδεσιμότητα top-of-rack (ToR) και παρακείμενο rack.
Κάθε σύνδεσμος QSFP28 περιλαμβάνει μια EEPROM που αποθηκεύει δεδομένα αναγνώρισης προϊόντος και διαμόρφωσης, τα οποία το κεντρικό σύστημα μπορεί να διαβάσει μέσω της διεπαφής διαχείρισης I²C που είναι συμβατή με SFF-8636. Το καλώδιο είναι εν θερμώ, συμβατό με RoHS και διαθέτει ανθεκτικό μπουφάν LSZH (Low Smoke Zero Halogen).
Βασικά Χαρακτηριστικά
- Συνολικός ρυθμός δεδομένων έως 100 Gb/s
- Συντελεστής μορφής QSFP28 συμβατός με SFF-8665
- Παθητική σχεδίαση - χωρίς ενεργά εξαρτήματα, μηδενική πρόσθετη κατανάλωση ισχύος
- Ενιαία τάση τροφοδοσίας 3,3 V
- Θερμοκρασία θήκης λειτουργίας: 0°C έως 70°C
- Hot-plugugable για εύκολη εγκατάσταση και αντικατάσταση
- Συμβατό με RoHS και μπουφάν LSZH για ασφάλεια
- Διασύνδεση διαχείρισης I²C συμβατή με SFF-8636
Τεχνολογία & Κατασκευές
Το MCP1600-E003E26 είναι ένα παθητικό διαξονικό συγκρότημα χάλκινου καλωδίου. Μεταδίδει απευθείας ηλεκτρικά σήματα μεταξύ των θυρών QSFP28 χωρίς ρύθμιση σήματος, επαναχρονισμό ή ενίσχυση. Αυτή η παθητική προσέγγιση προσφέρει πολλά βασικά πλεονεκτήματα:
- Εξαιρετικά χαμηλή καθυστέρηση:Κάτω από 100 ns τυπικό, κρίσιμο για HPC και χρηματοοικονομικές συναλλαγές.
- Αμελητέα κατανάλωση ρεύματος:Καταναλώνει λιγότερο από 0,1 W, μειώνοντας το θερμικό φορτίο του κέντρου δεδομένων.
- Υψηλή ακεραιότητα σήματος:Η διαφορική αντίσταση 100 Ω και η βελτιστοποιημένη θωράκιση ελαχιστοποιούν τις απώλειες παρεμβολής και εισαγωγής.
Η κατασκευή του καλωδίου χρησιμοποιεί 26 χάλκινους αγωγούς AWG με ανθεκτικό τζάκετ LSZH. Ο παχύτερος μετρητής 26 AWG υποστηρίζει μεγαλύτερη απόσταση, διατηρώντας παράλληλα την ακεραιότητα του σήματος. Κάθε καλώδιο ελέγχεται αυστηρά κατά τη διάρκεια της παραγωγής για να διασφαλιστεί η απόδοση εκτός συσκευασίας και η μακροπρόθεσμη αντοχή, με ποσοστό σφάλματος bit (BER) καλύτερο από 1E-15 όταν χρησιμοποιείται με συστήματα Mellanox.
Αρμονία
Το MCP1600-E003E26 είναι πλήρως συμβατό με τα βιομηχανικά πρότυπα και είναι διαλειτουργικό με ένα ευρύ φάσμα εξοπλισμού δικτύωσης:
- Πρότυπα:SFF-8665 (QSFP28), SFF-8636 (διασύνδεση διαχείρισης), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
- Συμβατό με:Διακόπτες, προσαρμογείς και συστήματα NVIDIA® / Mellanox®. επίσης διαλειτουργικό με άλλες θύρες QSFP28 συμβατές με το MSA
- EEPROM:Προγραμματίστηκε με πληροφορίες προϊόντος ανά SFF-8636. όνομα προμηθευτή: NVIDIA, OUI: 00-02-C9
Σημείωμα:Για βέλτιστη απόδοση και συμβατότητα, συνιστούμε να επαληθεύσετε τη συμβατότητα με τον συγκεκριμένο διακόπτη ή το μοντέλο διακομιστή σας πριν την παραγγελία.
Προδιαγραφές
Απόλυτες Μέγιστες Αξιολογήσεις
| Παράμετρος | Ελάχ | Μέγ | Μονάδες |
|---|---|---|---|
| Τάση τροφοδοσίας | -0,3 | 3.6 | V |
| Τάση εισόδου δεδομένων | -0,3 | 3.6 | V |
| Έλεγχος τάσης εισόδου | -0,3 | 3.6 | V |
Λειτουργικές Προδιαγραφές
| Παράμετρος | Ελάχ | Τυπ | Μέγ | Μονάδες |
|---|---|---|---|---|
| Τάση τροφοδοσίας (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Κατανάλωση ρεύματος | -- | -- | 0.1 | W |
| Θερμοκρασία θήκης λειτουργίας | 0 | -- | 70 | °C |
| Σχετική υγρασία λειτουργίας | 5 | -- | 85 | % |
Ηλεκτρολογικό & Μηχανολογικό
| Παράμετρος | Ελάχ | Τυπ | Μέγ | Μονάδες |
|---|---|---|---|---|
| Χαρακτηριστική σύνθετη αντίσταση | 90 | 100 | 110 | Ω |
| Καθυστέρηση διάδοσης | -- | -- | 4.5 | ns/m |
* Η καθυστέρηση διάδοσης είναι μόνο για αναφορά.
Οδηγός επιλογής
Η σειρά MCP1600 προσφέρει μια ποικιλία από μήκη και μετρητές καλωδίων που ταιριάζουν σε διαφορετικές ανάγκες ανάπτυξης:
| Αριθμός ανταλλακτικού | Μήκος | AWG | Περιγραφή |
|---|---|---|---|
| MCP1600-E003E26 | 3,0 μ | 26 | 3m, Μαύρο, 26AWG |
| MCP1600-E00AE30 | 0,5 μ | 30 | 0,5μ, Μαύρο, 30AWG |
| MCP1600-E001E30 | 1,0 μ | 30 | 1m, Μαύρο, 30AWG |
| MCP1600-E01AE30 | 1,5 μ | 30 | 1,5μ, Μαύρο, 30AWG |
| MCP1600-E002E30 | 2,0 μ | 30 | 2m, Μαύρο, 30AWG |
| MCP1600-E02AE26 | 2,5 μ | 26 | 2,5μ, Μαύρο, 26AWG |
| MCP1600-E004E26 | 4,0 μ | 26 | 4m, Μαύρο, 26AWG |
| MCP1600-E005E26 | 5,0 μ | 26 | 5μ, Μαύρο, 26AWG |
Σημείωση: x = απόσταση (μέτρα), y = μετρητής σύρματος (AWG).
Γιατί να επιλέξετε το MCP1600-E003E26;
✓
Οικονομικά αποδοτική
Χαμηλότερο κόστος από τους οπτικούς πομποδέκτες για συνδέσεις μικρής απόστασης.
Χαμηλότερο κόστος από τους οπτικούς πομποδέκτες για συνδέσεις μικρής απόστασης.
✓
Ενεργειακά αποδοτικό
Καταναλώνει < 0,1 W, μειώνει το κόστος ισχύος και ψύξης του κέντρου δεδομένων.
Καταναλώνει < 0,1 W, μειώνει το κόστος ισχύος και ψύξης του κέντρου δεδομένων.
✓
Εξαιρετικά χαμηλή καθυστέρηση
Ιδανικό για HPC, AI και περιβάλλοντα χρηματοοικονομικών συναλλαγών.
Ιδανικό για HPC, AI και περιβάλλοντα χρηματοοικονομικών συναλλαγών.
✓
Αξιόπιστο & ανθεκτικό
Οι αυστηρές δοκιμές και το μπουφάν LSZH εξασφαλίζουν μεγάλη διάρκεια ζωής.
Οι αυστηρές δοκιμές και το μπουφάν LSZH εξασφαλίζουν μεγάλη διάρκεια ζωής.
✓
Plug-and-play
Υποδοχές Hot-pluggable QSFP28 με EEPROM για εύκολη ενσωμάτωση.
Υποδοχές Hot-pluggable QSFP28 με EEPROM για εύκολη ενσωμάτωση.
✓
Βασισμένο σε πρότυπα
SFF-8665, SFF-8636, συμβατό με RoHS για ευρεία διαλειτουργικότητα.
SFF-8665, SFF-8636, συμβατό με RoHS για ευρεία διαλειτουργικότητα.
Εξυπηρέτηση & Υποστήριξη
- Εγγύηση:Περιορισμένη εγγύηση υλικού 1 έτους που καλύπτει επισκευή ή αντικατάσταση εξαρτημάτων (σύμφωνα με την αρχική πολιτική του κατασκευαστή).
- Τεχνική υποστήριξη:Η έμπειρη ομάδα μας παρέχει τεχνική βοήθεια πριν και μετά την πώληση για να εξασφαλίσει την ομαλή ανάπτυξη.
- Παγκόσμια παράδοση:Παγκόσμια αποστολή με αξιόπιστους συνεργάτες logistics.
- Προσαρμογή:Προσαρμοσμένα μήκη καλωδίων και προγραμματισμός EEPROM διαθέσιμα για παραγγελίες μεγάλου όγκου (παρακαλούμε ρωτήστε).
Συχνές Ερωτήσεις
Ε: Ποια είναι η μέγιστη απόσταση για ένα παθητικό καλώδιο DAC;
A: Τα παθητικά DAC συνιστώνται συνήθως για αποστάσεις έως 5 μέτρα. Το MCP1600-E003E26 είναι 3 μέτρα και παρέχει βέλτιστη ακεραιότητα σήματος εντός αυτού του εύρους.
Ε: Είναι αυτό το καλώδιο συμβατό με διακόπτες 100 GbE από άλλους προμηθευτές;
Α: Ναι, είναι συμβατό με το MSA και διαλειτουργεί με τις περισσότερες τυπικές θύρες QSFP28. Ωστόσο, συνιστούμε να επαληθεύσετε τη συμβατότητα με το συγκεκριμένο μοντέλο διακόπτη.
Ε: Τι σημαίνει "παθητικό" για αυτό το καλώδιο;
A: Παθητικό σημαίνει ότι το καλώδιο δεν έχει ενεργά ηλεκτρονικά εξαρτήματα (ενισχυτές, χρονομετρητές). Βασίζεται αποκλειστικά σε χάλκινους αγωγούς για τη μετάδοση σημάτων, προσφέροντας τη χαμηλότερη δυνατή καθυστέρηση και κατανάλωση ενέργειας.
Ε: Ποια είναι η διαφορά μεταξύ των εκδόσεων 30 AWG και 26 AWG;
A: Οι χαμηλότεροι αριθμοί AWG υποδεικνύουν παχύτερους αγωγούς, οι οποίοι επιτρέπουν μεγαλύτερα μήκη καλωδίων. Η έκδοση 30 AWG χρησιμοποιείται για μικρότερα καλώδια (έως 2 μέτρα), ενώ η έκδοση 26 AWG υποστηρίζει μεγαλύτερη απόσταση (έως 5 μέτρα). Το MCP1600-E003E26 χρησιμοποιεί 26 AWG για αξιόπιστη απόδοση 3 μέτρων.
Προφυλάξεις
- Ακτίνα κάμψης:Η ελάχιστη ακτίνα μονής κάμψης είναι 5× η εξωτερική διάμετρος του καλωδίου (περίπου 47 mm για 26 AWG). Η επαναλαμβανόμενη ακτίνα κάμψης είναι 10× η εξωτερική διάμετρος (περίπου 94 mm).
- Χειρισμός συνδετήρων:Αποφύγετε να τραβάτε το περίβλημα του συνδετήρα. χρησιμοποιήστε τη γλωττίδα έλξης για αποσύνδεση.
- Θερμοκρασία λειτουργίας:Μην λειτουργείτε εκτός του εύρους θερμοκρασιών 0°C έως 70°C.
- Προφυλάξεις ESD:Ακολουθήστε τις τυπικές διαδικασίες χειρισμού ESD για να αποφύγετε ζημιές σε ευαίσθητα εξαρτήματα.
Εισαγωγή Εταιρείας
Hong Kong Starsurge Group Co., Limitedείναι ένας τεχνολογικός πάροχος υλικού δικτύου, υπηρεσιών πληροφορικής και λύσεων ενοποίησης συστήματος. Η εταιρεία ιδρύθηκε το 2008 και εξυπηρετεί πελάτες σε όλο τον κόσμο με προϊόντα που περιλαμβάνουν διακόπτες δικτύου, NIC, σημεία ασύρματης πρόσβασης, ελεγκτές, καλώδια και σχετικό εξοπλισμό δικτύωσης.
Με την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικής υποστήριξης, η Starsurge υποστηρίζει κλάδους όπως η κυβέρνηση, η υγειονομική περίθαλψη, η μεταποίηση, η εκπαίδευση, τα οικονομικά και οι επιχειρήσεις. Η εταιρεία προσφέρει επίσης λύσεις IoT, συστήματα διαχείρισης δικτύου, ανάπτυξη προσαρμοσμένου λογισμικού, πολυγλωσσική υποστήριξη και παγκόσμια παράδοση.
Με μια προσέγγιση με προτεραιότητα τον πελάτη, το Starsurge εστιάζει σε αξιόπιστη ποιότητα, ανταποκρινόμενες υπηρεσίες και προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματική, επεκτάσιμη και αξιόπιστη υποδομή δικτύου.
Λίστα ελέγχου αγοραστών
✅
Επιβεβαιώστε το απαιτούμενο μήκος καλωδίου (3 m για αυτό το μοντέλο).
✅
Επαληθεύστε ότι ο διακόπτης/διακομιστής υποστηρίζει διασυνδέσεις QSFP28.
✅
Ελέγξτε εάν το παθητικό DAC είναι κατάλληλο για την απόστασή σας (≤5 m συνιστάται).
✅
Βεβαιωθείτε ότι το εύρος θερμοκρασίας λειτουργίας ταιριάζει με το περιβάλλον σας.
✅
Επιβεβαιώστε τη συμβατότητα προμηθευτή (συνιστάται η NVIDIA/Mellanox).
✅
Εξετάστε τη μελλοντική επεκτασιμότητα και την πυκνότητα της θύρας.
