NVIDIA MFA1A00-C050 100G AOC για κέντρα δεδομένων και δίκτυα Ethernet
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFA1A00-C050 |
| Έγγραφο: | MFA1A00-xxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Χρόνος ανοχής: | Σύμφωνα με το απόθεμα |
| Τεχνολογία: | Ethernet | Μήκος: | 5μ |
| Τάση τροφοδοσίας: | -0.3-3.6 | Τάση εισόδου δεδομένων: | -0.3-4.465 |
| Επισημαίνω: | Καλώδιο κέντρου δεδομένων NVIDIA 100G AOC,Καλώδιο AOC δικτύου Ethernet NVIDIA,Καλώδιο NVIDIA MFA1A00-C050 100G |
||
Περιγραφή προϊόντων

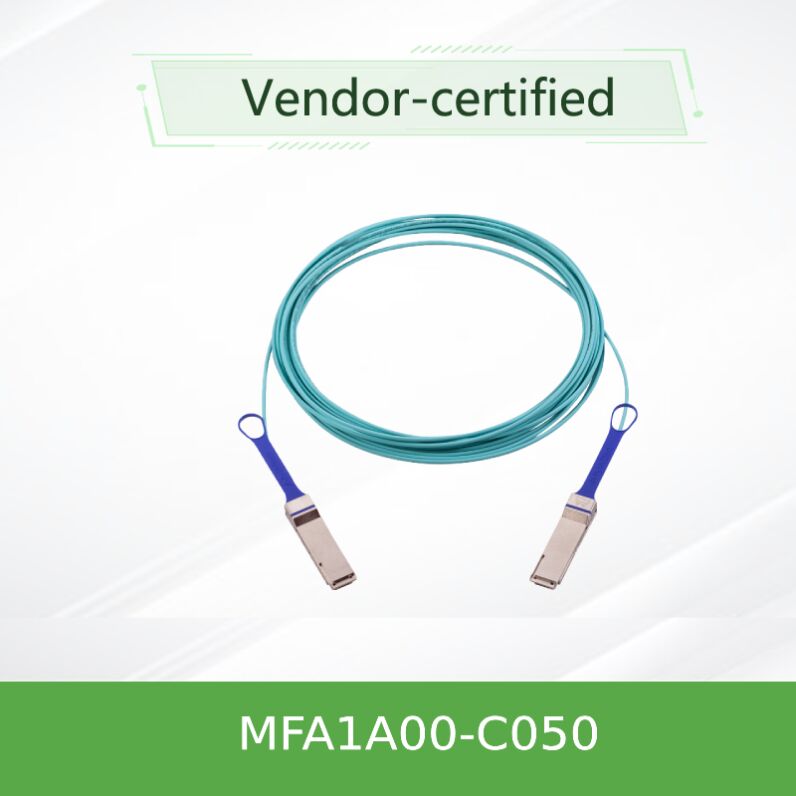

NVIDIA MFA1A00-C050 100G ενεργό οπτικό καλώδιο για κέντρα δεδομένων και δίκτυα Ethernet
Το NVIDIA MFA1A00-C050 είναι ένα ενεργό οπτικό καλώδιο QSFP28 υψηλών επιδόσεων (AOC) που έχει σχεδιαστεί για συστήματα Ethernet 100Gb/s (100GbE) και InfiniBand EDR.Αυτή η παραλλαγή 50 μέτρων παρέχει εκτεταμένη εμβέλεια έως και 100 μέτρα, διατηρώντας παράλληλα εξαιρετική ακεραιότητα σήματος και χαμηλή κατανάλωση ενέργειας.
Βασικά χαρακτηριστικά
- Υπερ-χαμηλή κατανάλωση ενέργειας (2,2 W τυπικά ανά άκρο με επαναχρονολόγηση)
- Μέχρι και 100 μέτρα με πολυμέθοδο ίνες
- Σχεδιασμός που συμμορφώνεται με την SFF-8665 και μπορεί να συνδέεται θερμά
- Επιλέξιμη επαναχρονολόγηση ανά λωρίδα για βέλτιστη απόδοση
- Ψηφιακή διάγνωση και ακεραιότητα προγραμματισμένου σήματος
- Συνολική ταχύτητα δεδομένων έως 100Gb/s (4 λωρίδες × 25,78Gb/s)
- Προγραμματιζόμενο Rx πλάτος εξόδου και προεξήγηση
- Προγραμματιζόμενος εξισωτής εισόδου Tx για συνδέσμους υποδοχής με απώλεια
- Ζακέτα LSZH (Low Smoke Zero Halogen) για λόγους ασφαλείας
- Συμμόρφωση με το RoHS και θερμοσυσκευή
Επισκόπηση του προϊόντος
Χρησιμοποιώντας την τεχνολογία πολυμέτρων ινών VCSEL, αυτό το ενεργό οπτικό καλώδιο παρέχει εκτεταμένη εμβέλεια, διατηρώντας παράλληλα εξαιρετική ακεραιότητα σήματος.συνδεσιμότητα μεταξύ των ράκωνΗ σειρά MFA1A00 προσφέρει προγραμματιζόμενο επαναχρονισμό, εξισορρόπηση εισόδου και προεξάρτηση εξόδου για τη βελτιστοποίηση της απόδοσης συνδέσμου σε διάφορα περιβάλλοντα.
Τεχνολογία & Ακεραιότητα Σημείου
Το MFA1A00-C050 χρησιμοποιεί προηγμένα χαρακτηριστικά επαναχρονολόγησης και εξισορρόπησης για την αντιμετώπιση δυσλειτουργιών του καναλιού.Κάθε λωρίδα ενσωματώνει ένα κύκλωμα ρολογιού και ανάκτησης δεδομένων (CDR) που μπορεί να παρακαμφθεί για παλαιότερους ή χαμηλότερους ρυθμούς σηματοδότησηςΟ προγραμματιζόμενος εξομοιωτής εισόδου του πομπού αντισταθμίζει τις απώλειες των κυψελών PCB, ενώ το προγραμματιζόμενο πλάτος εξόδου του δέκτη και η προεξάρτηση εξασφαλίζουν καθαρή παράδοση σήματος.
Τυπικές Εγκαταστάσεις
- Διασύνδεση κέντρου δεδομένων:Σύνδεση των διακόπτες κορυφής του ράφου με τους διακόπτες συνολικής παραγωγής στο τέλος της σειράς σε απόσταση 100 μέτρων
- Υψηλής απόδοσης υπολογιστές (HPC):Υφάσματα InfiniBand EDR για συστάδες υπολογιστών και αποθήκευσης που απαιτούν χαμηλή καθυστέρηση και υψηλό εύρος ζώνης
- Εταιρικά δίκτυα:Αρχιτεκτονική 100GbE spine-leaf, μειώνοντας την ισχύ και το κόστος σε σύγκριση με τα DAC χαλκού πέραν των 5m
- Κύκλοι υπολογιστών άκρου:Αξιόπιστοι οπτικοί σύνδεσμοι σε ράφους περιορισμένου χώρου όπου η ανθεκτικότητα σε EMI είναι σημαντική
- Μέσα & Μετά παραγωγή:Μεταφορές αρχείων υψηλής ταχύτητας για κοινόχρηστα περιβάλλοντα αποθήκευσης
Τεχνικές προδιαγραφές
| Παράμετρος | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
|---|---|---|---|---|
| Ποσοστό δεδομένων ανά λωρίδα | -100 ppm | 25.78125 | +100 ppm | Gb/s |
| Η τάση τροφοδοσίας (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Δυναμική διάσπαση (με επαναχρονολόγηση) | Επικεφαλής | 2.2 | 2.5 | W |
| Δυναμική διάσπαση (χωρίς επαναχρονολόγηση) | Επικεφαλής | 1.5 | 1.8 | W |
| Θέρμανση λειτουργικού χώρου | 0 | Επικεφαλής | 70 | °C |
| Διάμετρος καλωδίου | 2.8 | 3.0 | 3.2 | χμ |
| Ελάχιστη ακτίνα κάμπωσης | 30 | Επικεφαλής | Επικεφαλής | χμ |
Οδηγός επιλογής MFA1A00 σειρά
| Αριθμός παραγγελίας | Ποσοστό δεδομένων / πρωτόκολλο | Διάρκεια | Περιγραφή |
|---|---|---|---|
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. | 100GbE | 3 μέτρα | Ενεργό οπτικό καλώδιο, Ethernet 100Gb/s |
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. | 100GbE | 5 μέτρα | Ενεργό οπτικό καλώδιο, Ethernet 100Gb/s |
| Δελτίο ΕΚΑΧ, αριθ. | 100GbE | 10 μέτρα | Ενεργό οπτικό καλώδιο, Ethernet 100Gb/s |
| MFA1A00-C050 | 100GbE | 50 μέτρα | Ενεργό οπτικό καλώδιο, LSZH, Ethernet 100Gb/s |
| MFA1A00-C100 | 100GbE | 100 μέτρα | Ενεργό οπτικό καλώδιο, Ethernet 100Gb/s |
Πλεονεκτήματα
Επεκτεινόμενη εμβέλεια και χαμηλή ισχύς
Μέχρι 100m χωρίς επαναλήπτες, χαμηλότερη ισχύς από τους οπτικούς δέκτες-αποδέκτες + λύση καλωδίου επικάλυψης, εξοικονόμηση του προϋπολογισμού ισχύος του διακόπτη.
Ακεραιότητα σήματος AI-Ready
Η προγραμματιζόμενη εξίσωση, η επαναχρονιστική λειτουργία και η προεπιβεβαίωση της έκδοσης εξασφαλίζουν ισχυρούς συνδέσμους σε θορυβώδη ή απώλεια περιβάλλοντα.
Επιχειρησιακή ευελιξία
Λειτουργεί τόσο με το InfiniBand EDR όσο και με το 100GbE, υποστηρίζοντας την παράκαμψη retiming για παλαιά ποσοστά.
Άμεση διαχειρισιμότητα
Πλήρης DDM μέσω SFF-8636: παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας, της τάσης, της οπτικής ισχύος και της προκατάληψης TX, απλοποιεί τη συντήρηση.
Συχνές Ερωτήσεις
Ερώτηση 1: Είναι το MFA1A00-C050 συμβατό με τον διακόπτη Cisco 100G;
Α: Το καλώδιο είναι τυποποιημένο QSFP28 AOC. Οι περισσότεροι σύγχρονοι διακόπτες Cisco (Nexus 9300, 9500) με θύρες 100GbE θα το αναγνωρίσουν.συνιστούμε να επαληθεύσετε ή να ζητήσετε υπηρεσία κωδικοποίησης.
Ε2: Ποια είναι η διαφορά μεταξύ της λειτουργίας επαναχρησιμοποίησης και της λειτουργίας μη επαναχρησιμοποίησης;
Α: Το Retiming επανασυγχρονίζει και καθαρίζει το σήμα χρησιμοποιώντας CDR, επιτυγχάνοντας καλύτερη ποιότητα σήματος για 25Gb / s ανά λωρίδα.Το CDR μπορεί να παρακαμφθεί για εξοικονόμηση ενέργειας (μέχρι ~ 1.5W).
Ε3: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο για εφαρμογές 40GbE ή Breakout;
Α: Η σειρά MFA1A00 υποστηρίζει 100Gb / s ως τέσσερις λωρίδες 25G· δεν προορίζεται για διακοπές 40GbE. Για διακοπές 4 × 25G (QSFP28 έως τέσσερις SFP28), ελέγξτε άλλα προϊόντα NVIDIA AOC.
Βασικά Γεγονότα σε μια Γρήγορη Επισκόπηση
- Μέγιστη ταχύτητα δεδομένων:100Gb/s (4×25.78G)
- Τύπος συνδέσμου:Επικαιρότητα:
- Τύπος καλωδίου:Ενεργό οπτικό ΑΜΧ, LSZH
- Περιοχή:Μέχρι 100 μέτρα
- Δύναμη ανά άκρο:2.2W (επαναλειτουργία)
- Εγγύηση:Τριετής περιορισμός (βάση NVIDIA)
Σημείωση:Ενώ η φυσική θύρα είναι πρότυπη, ορισμένοι προμηθευτές μπορεί να απαιτούν κωδικοποιημένη EEPROM.
