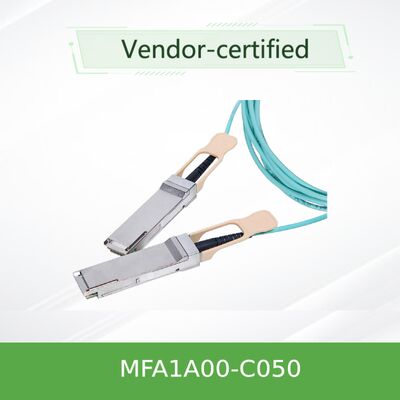

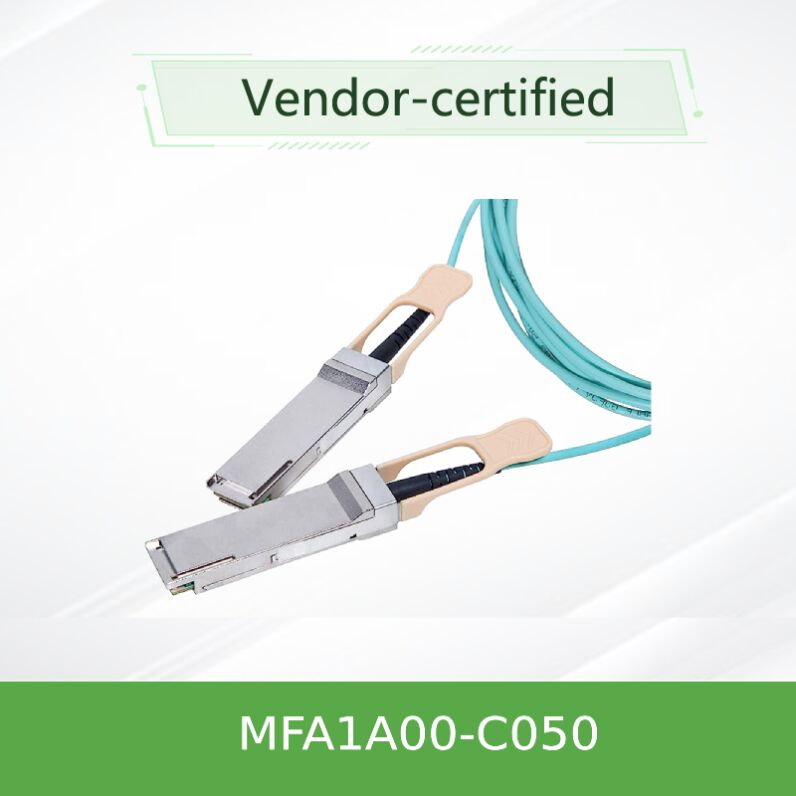

NVIDIA MFA1A00-C050 100Gb/s QSFP28 ενεργό οπτικό καλώδιο 50m LSZH AOC για Ethernet
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFA1A00-C050 |
| Έγγραφο: | MFA1A00-xxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Χρόνος ανοχής: | Σύμφωνα με το απόθεμα |
| Τεχνολογία: | Ethernet | Μήκος: | 5μ |
| Τάση τροφοδοσίας: | -0.3-3.6 | Τάση εισόδου δεδομένων: | -0.3-4.465 |
Περιγραφή προϊόντων
MFA1A00-C050 | 100Gb/s Ethernet Καλώδιο Οπτικής Ενεργού Τύπου
50 μέτρων, LSZH, 100GbE AOCγια διασυνδέσεις κέντρων δεδομένων και εταιρικών δικτύων. Ενεργοποιείται εν λειτουργία, χαμηλή κατανάλωση 2.2W (τυπικά με επαναχρονισμό), και προγραμματιζόμενη διαμόρφωση σήματος.
- Ρυθμός δεδομένων: 100Gb/s (4x 25.78Gb/s)
- Μήκος: 50 μέτρα (στάνταρ)
- Κατανάλωση ισχύος: 2.2W τυπ. (με επαναχρονισμό)
- Συνδετήρας: Συμβατό με QSFP28 ανά SFF-8665
- Έτοιμο για InfiniBand EDR & 100GbE
Επισκόπηση Προϊόντος
Το NVIDIA MFA1A00-C050 είναι ένα καλώδιο οπτικής ενεργού τύπου (AOC) QSFP28 βασισμένο σε VCSEL, σχεδιασμένο για συστήματα Ethernet 100Gb/s. Ενσωματώνει τέσσερις πομποδέκτες πολλαπλής λειτουργίας ανά άκρο, καθένας που λειτουργεί έως 26Gb/s, παρέχοντας συνολικό εύρος ζώνης 100Gb/s. Το καλώδιο προσφέρει επιλέξιμο επαναχρονισμό ανά κανάλι, προγραμματιζόμενη εξίσωση εισόδου και προ-έμφαση εξόδου για να διασφαλίσει την ακεραιότητα του σήματος σε αποστάσεις έως 100 μέτρα. Αυτή η παραλλαγή 50 μέτρων είναι ιδανική για αρχιτεκτονικές μέσης σειράς (MoR) και τέλους σειράς (EoR), καθώς και για εφαρμογές διασύνδεσης σε μεγάλα κέντρα δεδομένων.
Σε σύγκριση με τα παθητικά χάλκινα καλώδια, η σειρά MFA1A00 παρέχει μεγαλύτερη εμβέλεια, χαμηλότερο βάρος, καλύτερη ροή αέρα και βελτιωμένη ανοσία σε EMI. Ο εν λειτουργία συνδετήρας QSFP28 επιτρέπει εύκολη εγκατάσταση και αντικατάσταση χωρίς διακοπή λειτουργίας του συστήματος.
Βασικά Χαρακτηριστικά
Τεχνολογία: Αρχιτεκτονική VCSEL & Επαναχρονισμού
Το MFA1A00-C050 αξιοποιεί την τεχνολογία Vertical Cavity Surface Emitting Laser (VCSEL) σε συνδυασμό με πολλαπλή λειτουργία οπτικής ίνας (MMF) για να επιτύχει αξιόπιστη μετάδοση 100Gb/s σε 50 μέτρα. Κάθε ένα από τα τέσσερα οπτικά κανάλια λειτουργεί στα 25.78Gb/s (ρυθμός Ethernet 100GbE) και υποστηρίζει επιλέξιμο επαναχρονισμό. Όταν ο επαναχρονισμός είναι ενεργοποιημένος, τα εσωτερικά κυκλώματα Clock and Data Recovery (CDR) καθαρίζουν το σήμα και μειώνουν το jitter, καθιστώντας το καλώδιο κατάλληλο για μεγαλύτερες συνδέσεις και backplanes υψηλής πυκνότητας. Η προγραμματιζόμενη εξίσωση εισόδου Tx αντισταθμίζει τις απώλειες της πλακέτας του κεντρικού υπολογιστή, ενώ η προγραμματιζόμενη εύρος ζώνης εξόδου Rx και η προ-έμφαση προσαρμόζονται στο SerDes λήψης. Αυτή η προσαρμοστική αρχιτεκτονική διασφαλίζει τη διαλειτουργικότητα με ένα ευρύ φάσμα διακοπτών και καρτών διεπαφής δικτύου (NICs).
Τυπικές Εγκαταστάσεις
- Συνδέσεις διακόπτη προς διακομιστή Μέσης Σειράς (MoR) και Τέλους Σειράς (EoR)
- Διασυνδέσεις μεταξύ παρακείμενων ραφιών
- Συνδέσεις διακόπτη προς διακόπτη εντός της ίδιας αίθουσας δεδομένων
- Συστοιχίες υπολογιστικής υψηλής απόδοσης (HPC) που απαιτούν συνδέσεις χαμηλής καθυστέρησης και υψηλού εύρους ζώνης σε μεσαίες αποστάσεις
- Αρχιτεκτονική spine-leaf κέντρων δεδομένων όπου η ανοσία σε EMI είναι κρίσιμη
- Εταιρικά επίπεδα συγκέντρωσης πυρήνα με συνδέσεις 100GbE που εκτείνονται σε μεγαλύτερες αποστάσεις
Συμβατότητα
Το MFA1A00-C050 είναι συμβατό με τυπικές θύρες QSFP28 που συμμορφώνονται με το SFF-8665. Υποστηρίζει πλατφόρμες διακοπτών 100GbE (NVIDIA Spectrum, Mellanox, καθώς και διακόπτες τρίτων από Cisco, Arista, Juniper) και κάρτες διεπαφής δικτύου 100GbE (σειρά NVIDIA ConnectX, Intel, Broadcom). Για περιβάλλοντα InfiniBand, χρησιμοποιήστε τους κωδικούς παραγγελίας βελτιστοποιημένους για EDR (MFA1A00-Exxx). Το καλώδιο λειτουργεί επίσης σε χαμηλότερους ρυθμούς μετάδοσης χωρίς επαναχρονισμό, παρέχοντας συμβατότητα προς τα πίσω για συνδέσεις 40GbE και 25GbE.
Σειρά NVIDIA Spectrum SN2000/SN3000 – Επαληθευμένο
NVIDIA ConnectX-5/6/7 – Επαληθευμένο
Cisco Nexus 9000 με θύρες QSFP28 – Αποδεδειγμένο πεδίου
Σειρά Arista 7050/7280 – Συμβατό (συνιστάται επαναχρονισμός)
Προδιαγραφές
Απόλυτες Μέγιστες Τιμές
| Παράμετρος | Ελάχ. | Μέγ. | Μονάδα |
|---|---|---|---|
| Τάση τροφοδοσίας | -0.3 | 3.6 | V |
| Τάση εισόδου δεδομένων | -0.3 | 3.465 | V |
| Όριο ζημιάς (οπτικό) | 3.4 (μέγ.) | dBm | |
Λειτουργικές Προδιαγραφές
| Παράμετρος | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
|---|---|---|---|---|
| Τάση τροφοδοσίας (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Κατανάλωση ισχύος (χωρίς επαναχρονισμό) | - | 1.5 | 1.8 | W ανά άκρο |
| Κατανάλωση ισχύος (επαναχρονισμός ενεργός σε όλα τα κανάλια) | - | 2.2 | 2.5 | W ανά άκρο |
| Θερμοκρασία λειτουργίας περιβλήματος | 0 | - | 70 | °C |
| Θερμοκρασία αποθήκευσης | -40 | - | 85 | °C |
| Σχετική υγρασία λειτουργίας | 5 | - | 85 | % |
Ηλεκτρικά & Μηχανικά Καλωδίου
| Παράμετρος | Τιμή |
|---|---|
| Ρυθμός σηματοδότησης (ανά κανάλι) | 25.78125 Gb/s ±100 ppm |
| Διάμετρος καλωδίου | 3 ±0.2 mm |
| Ελάχιστη ακτίνα κάμψης | 30 mm (δυναμική) |
| Ανοχή μήκους (μήκος 50m) | +1000 / -0 mm (ανά 50m ≤ μήκος) |
| Χρώμα μανδύα καλωδίου | Aqua |
Σημείωση: Όλες οι προδιαγραφές βασίζονται στην τεκμηρίωση της NVIDIA. Οι τιμές που δεν έχουν δημοσιοποιηθεί σημειώνονται ως "Παρακαλώ επιβεβαιώστε πριν την παραγγελία".
Οδηγός Επιλογής – Σειρά MFA1A00
| Κωδικός Παραγγελίας | Ρυθμός Δεδομένων | Μήκος | Εφαρμογή |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | Ethernet |
| MFA1A00-C005 | 100GbE | 5m | Ethernet |
| MFA1A00-C010 | 100GbE | 10m | Ethernet |
| MFA1A00-C015 | 100GbE | 15m | Ethernet |
| MFA1A00-C030 | 100GbE | 30m | Ethernet |
| MFA1A00-C050 | 100GbE | 50m | Ethernet (αυτό το μοντέλο) |
| MFA1A00-C100 | 100GbE | 100m | Ethernet |
| Για InfiniBand EDR, χρησιμοποιήστε τη σειρά MFA1A00-Exxx (π.χ., MFA1A00-E050 για 50m) | |||
Πλεονεκτήματα των Καλωδίων Οπτικής Ενεργού Τύπου NVIDIA
Ενεργειακή Απόδοση
Τυπικά 2.2W ανά άκρο με ενεργοποιημένο τον επαναχρονισμό, μειώνοντας το λειτουργικό κόστος σε αναπτύξεις μεγάλης κλίμακας.
Ακεραιότητα Σήματος
Ο προγραμματιζόμενος εξισωτής και ο επαναχρονισμός CDR επιτρέπουν καθαρή μετάδοση σε μεγαλύτερες αποστάσεις και κακές ιχνηλατήσεις PCB.
Ανθεκτικότητα & Αξιοπιστία
100% δοκιμή παραγωγής για απόδοση εκτός συσκευασίας. Ανθεκτική ακτίνα κάμψης και μανδύας LSZH για ασφάλεια στο κέντρο δεδομένων.
Ορατότητα Διαχείρισης
Η Ψηφιακή Παρακολούθηση Διαγνωστικών (DDM) παρέχει θερμοκρασία σε πραγματικό χρόνο, τάση, ρεύμα πόλωσης, ισχύ TX/RX.
Υπηρεσία & Υποστήριξη
Ως πάροχος που βασίζεται στην τεχνολογία, η Hong Kong Starsurge Group Co., Limited προσφέρει υποστήριξη πλήρους κύκλου ζωής, συμπεριλαμβανομένης της επικύρωσης συμβατότητας πριν από την πώληση, παραγγελίας προσαρμοσμένου μήκους (υπόκειται σε MOQ) και υπηρεσιών RMA μετά την πώληση. Η τεχνική μας ομάδα μπορεί να βοηθήσει με ελέγχους firmware, διαμόρφωση επαναχρονισμού και ενσωμάτωση στο υπάρχον δίκτυό σας. Επικοινωνήστε με την υποστήριξή μας για πακέτο τεκμηρίωσης (πιστοποιήσεις, σημειώσεις εφαρμογής χάρτη μνήμης και αναφορές συμμόρφωσης).
Συχνές Ερωτήσεις
Α: Ναι, σε χαμηλότερους ρυθμούς μετάδοσης χωρίς επαναχρονισμό, αλλά είναι βελτιστοποιημένο για 100GbE. Για εγγυημένη λειτουργία, συμβουλευτείτε τις προδιαγραφές του κεντρικού διακόπτη.
Α: Η σειρά C (π.χ., C050) έχει προδιαγραφές για εφαρμογές Ethernet 100GbE. Η σειρά E προορίζεται για περιβάλλοντα InfiniBand EDR, αν και το φυσικό επίπεδο είναι παρόμοιο. Χρησιμοποιήστε τον κωδικό παραγγελίας που αντιστοιχεί στο πρωτόκολλό σας.
Α: Ναι, η μονάδα QSFP28 είναι εναλλάξιμη εν λειτουργία σύμφωνα με την προδιαγραφή SFF-8665. Δεν απαιτείται απενεργοποίηση του συστήματος.
Α: Ο επαναχρονισμός είναι επιλέξιμος μέσω της διεπαφής SFF-8636 I²C. Πολλά συστήματα υποδοχής διαπραγματεύονται αυτόματα. Η χειροκίνητη προγραμματισμός είναι διαθέσιμη για προηγμένη ρύθμιση.
Α: Το MOQ ποικίλλει ανά περιοχή. Για μεμονωμένα τεμάχια, παρακαλώ ζητήστε διαθεσιμότητα δείγματος από την ομάδα πωλήσεων της Starsurge.
Προφυλάξεις & Χειρισμός
- Προϊόν λέιζερ Κατηγορίας 1 σύμφωνα με IEC 60825-1/2 και 21 CFR 1040. Αποφύγετε την άμεση έκθεση στο άνοιγμα του λέιζερ.
- Μην υπερβαίνετε την ελάχιστη ακτίνα κάμψης (30mm) για να αποφύγετε ζημιά στην οπτική ίνα και οπτική απώλεια.
- Διασφαλίστε σωστό χειρισμό ESD κατά την εγκατάσταση. Χρησιμοποιήστε ιμάντα καρπού ή γειωμένο εξοπλισμό.
- Λειτουργήστε εντός του καθορισμένου εύρους θερμοκρασίας περιβλήματος (0°C έως 70°C).
- Για καθαρισμό, χρησιμοποιήστε στεγνό πανί χωρίς χνούδι. Μην χρησιμοποιείτε υγρά διαλυτικά στους οπτικούς συνδετήρες.
Σχετικά με τη Starsurge – Ο Αξιόπιστος Συνεργάτης σας
Η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος δικτυακού υλικού, υπηρεσιών IT και λύσεων ολοκλήρωσης συστημάτων που βασίζεται στην τεχνολογία. Ιδρύθηκε το 2008, η εταιρεία εξυπηρετεί πελάτες παγκοσμίως με προϊόντα που περιλαμβάνουν διακόπτες δικτύου, NICs, ασύρματες συσκευές πρόσβασης, ελεγκτές, καλώδια και σχετικό δικτυακό εξοπλισμό. Με την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικής ομάδας, η Starsurge υποστηρίζει κλάδους όπως η κυβέρνηση, η υγειονομική περίθαλψη, η βιομηχανία, η εκπαίδευση, ο χρηματοπιστωτικός τομέας και οι επιχειρήσεις. Η εταιρεία προσφέρει επίσης λύσεις IoT, συστήματα διαχείρισης δικτύων, ανάπτυξη προσαρμοσμένου λογισμικού, πολύγλωσση υποστήριξη και παγκόσμια παράδοση. Με προσέγγιση με επίκεντρο τον πελάτη, η Starsurge εστιάζει στην αξιόπιστη ποιότητα, την ανταποκριτική εξυπηρέτηση και τις προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματικές, επεκτάσιμες και αξιόπιστες δικτυακές υποδομές.
Λίστα Ελέγχου Αγοραστή
- Επιβεβαιώστε το απαιτούμενο μήκος (50m ή άλλο)
- Επαληθεύστε την υποστήριξη QSFP28 του διακόπτη/NIC & τη δυνατότητα επαναχρονισμού
- Ελέγξτε το εύρος θερμοκρασίας λειτουργίας του διαδρόμου του κέντρου δεδομένων σας
- Ζητήστε την τελευταία αναθεώρηση firmware για συμβατότητα
- Επιβεβαιώστε ότι ο μανδύας LSZH πληροί τον τοπικό κώδικα πυρασφάλειας
