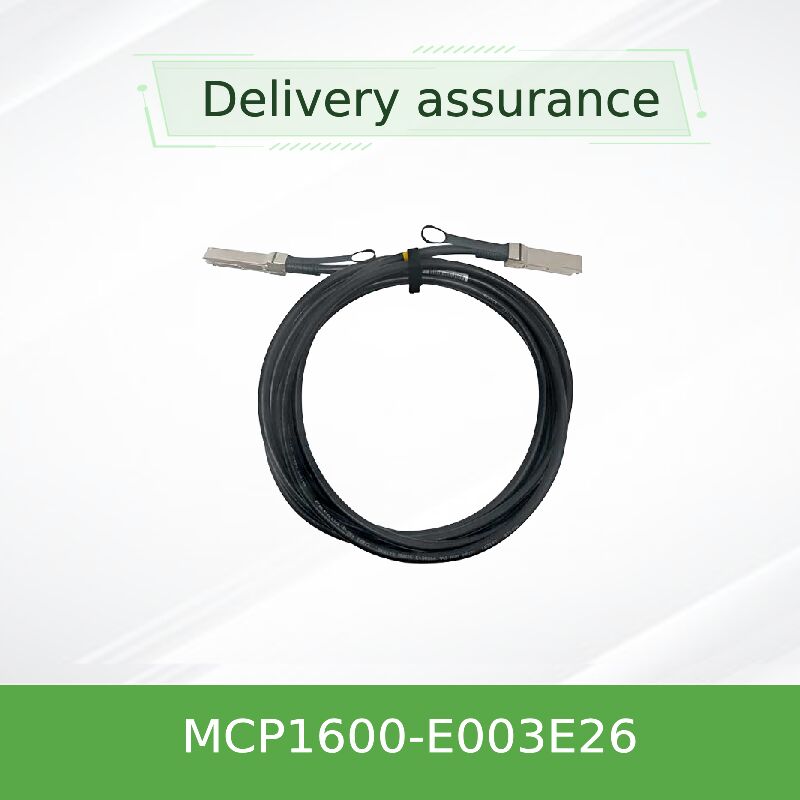

Καλώδιο χαλκού NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive Direct Attach – 3m, EDR InfiniBand, Χαμηλή Καθυστέρηση, Σχεδόν Μηδενική Κατανάλωση Ενέργειας για Διασυνδέσεις Κέντρων Δεδομένων
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E003E26 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 3 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
Περιγραφή προϊόντων
200Gb/s QSFP56 HDR Παθητικό Χάλκινο DAC
Σχεδιασμένο για περιβάλλοντα InfiniBand HDR 200Gb/s, το καλώδιο άμεσης σύνδεσης χαλκού MCP1600-E003E26 προσφέρει οικονομικά αποδοτική, αξιόπιστη συνδεσιμότητα μικρών αποστάσεων. Χρησιμοποιώντας διαμόρφωση PAM4 50Gb/s ανά γραμμή, αυτό το παθητικό καλώδιο QSFP56 εξαλείφει το κόστος και την κατανάλωση ενέργειας των οπτικών πομποδεκτών, διατηρώντας τα ποσοστά σφαλμάτων bit κάτω από 1E-15 όταν συνδυάζεται με συστήματα Mellanox HDR. Το περίβλημα LSZH και η στιβαρή απόδοση EMI το καθιστούν ιδανικό για μεταγωγούς στην κορυφή του rack και εντός του rack.
Το Mellanox MCP1600-E003E26 είναι ένα παθητικό καλώδιο χαλκού υψηλής απόδοσης σχεδιασμένο για εφαρμογές InfiniBand HDR (High Data Rate) 200Gb/s. Ως μέρος της σειράς LinkX, αυτό το καλώδιο άμεσης σύνδεσης QSFP56 ενσωματώνει οκτώ ζεύγη χαλκού υψηλής ταχύτητας που λειτουργούν με διαμόρφωση PAM4 50Gb/s ανά γραμμή, προσφέροντας συνολικό εύρος ζώνης 200Gb/s. Η διάταξη περιλαμβάνει ένα EEPROM με δεδομένα διαμόρφωσης προϊόντος προσβάσιμα μέσω της διεπαφής διαχείρισης SFF-8636 I²C. Με τυπική κατανάλωση ενέργειας 0.1W και παθητικό σχεδιασμό, μειώνει σημαντικά το κόστος ενέργειας και ψύξης των κέντρων δεδομένων σε σύγκριση με ενεργά οπτικά καλώδια ή μονάδες πομποδεκτών. Ιδανικό για διασυνδέσεις μικρής εμβέλειας (έως 3 μέτρα), το καλώδιο υποστηρίζει εγκατάσταση εν λειτουργία (hot-pluggable) και πληροί τις αυστηρές προδιαγραφές συμμόρφωσης IBTA InfiniBand HDR.
- Συνολικός ρυθμός δεδομένων έως 200Gb/s (4x 50Gb/s PAM4)
- Πλήρως συμβατό με την προδιαγραφή IBTA InfiniBand HDR
- Παθητικός σχεδιασμός χαλκού – χωρίς ενεργά εξαρτήματα, μηδενική καθυστέρηση σήματος
- Μορφή QSFP56 hot-pluggable σύμφωνα με το SFF-8665
- Χαμηλή κατανάλωση ενέργειας: < 0.1W (μέγιστο) από μία μόνο τροφοδοσία 3.3V
- EEPROM με αναγνώριση προϊόντος και σειριοποίηση (διεπαφή I²C)
- Στιβαρή κατασκευή καλωδίου: αγωγοί 26 AWG, εξωτερικό περίβλημα LSZH
- Εύρος θερμοκρασίας λειτουργίας περιβλήματος: 0°C έως 70°C
- Ανώτερη απόδοση BER: < 1E-15 με συστήματα Mellanox InfiniBand HDR
- Πλακέτα τυπωμένου κυκλώματος (PCB) συμβατή με RoHS, χωρίς μόλυβδο (LF) και χωρίς αλογόνο (HF)
Το MCP1600-E003E26 αξιοποιεί τη διαμόρφωση PAM4 4 γραμμών στα 50Gb/s ανά γραμμή, επιτρέποντας απόδοση 200Gb/s μέσω παθητικής υποδομής χαλκού. Συμμορφώνεται με τις μηχανικές απαιτήσεις SFF-8665 και τη διεπαφή διαχείρισης SFF-8636. Κάθε καλώδιο υποβάλλεται σε αυστηρές δοκιμές παραγωγής, συμπεριλαμβανομένης της επικύρωσης διαγράμματος ματιού υψηλής ταχύτητας, της απώλειας εισαγωγής και του ελέγχου διασταυρούμενων παρεμβολών για να εγγυηθεί την αξιοπιστία από την πρώτη χρήση. Το πάχος 26 AWG διασφαλίζει τη βέλτιστη ακεραιότητα σήματος σε απόσταση 3 μέτρων, διατηρώντας παράλληλα την ελάχιστη ακτίνα κάμψης: μονή κάμψη 47mm, συναρμολόγηση/επαναλαμβανόμενη κάμψη 94mm, διευκολύνοντας την ευέλικτη ανάπτυξη σε ράφια υψηλής πυκνότητας.
- Μεταγωγοί στην κορυφή του rack (ToR): Σύνδεση μεταγωγών InfiniBand HDR με κόμβους υπολογιστών εντός του ίδιου rack.
- Υπολογιστική Υψηλής Απόδοσης (HPC): Συνδέσεις μικρής εμβέλειας μεταξύ διακομιστών GPU και μεταγωγών leaf σε συστοιχισμένα περιβάλλοντα.
- Διασυνδέσεις Κέντρων Δεδομένων: Οικονομικά αποδοτικές συνδέσεις σημείο-προς-σημείο για κόμβους αποθήκευσης και δίκτυα διαχείρισης.
- Συστοιχίες AI/ML: Συνδέσεις εξαιρετικά χαμηλής καθυστέρησης απαραίτητες για κατανεμημένα φορτία εργασίας εκπαίδευσης.
Σχεδιασμένο για απρόσκοπτη διαλειτουργικότητα με προσαρμογείς, μεταγωγούς και θύρες QSFP56 InfiniBand HDR της Mellanox/NVIDIA. Επίσης, συμβατό προς τα πίσω με συστήματα 100Gb/s και 50Gb/s βασισμένα σε QSFP56 όταν χρησιμοποιείται με την κατάλληλη διαπραγμάτευση ταχύτητας. Συμβατό με κορυφαίες πλατφόρμες διακομιστών και θύρες QSFP56 τρίτων κατασκευαστών που ακολουθούν τα πρότυπα SFF-8665 / SFF-8636.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μοντέλο Προϊόντος | MCP1600-E003E26 |
| Τύπος Καλωδίου | Παθητικό Καλώδιο Άμεσης Σύνδεσης Χαλκού (DAC) |
| Ρυθμός Δεδομένων | 200Gb/s (4x 50Gb/s PAM4) |
| Μήκος | 3 μέτρα (ανοχή ± 0.050m) |
| Πάχος Καλωδίου (AWG) | 26 AWG |
| Συνδετήρας | QSFP56, μαύρο pulltab, συμβατό με SFF-8665 |
| Τάση Τροφοδοσίας (Vcc) | 3.135V – 3.465V (ονομαστική 3.3V) |
| Κατανάλωση Ενέργειας | Μέγιστο 0.1W |
| Θερμοκρασία Λειτουργίας Περιβλήματος | 0°C έως 70°C |
| Θερμοκρασία Αποθήκευσης | -40°C έως 85°C |
| Σχετική Υγρασία (Λειτουργίας) | 5% – 85% χωρίς συμπύκνωση |
| Χαρακτηριστική Σύνθετη Αντίσταση | 100Ω ±10% |
| Καθυστέρηση Διάδοσης | ≤ 4.5 ns/m (ενημερωτικό) |
| Εξωτερική Διάμετρος Καλωδίου | 7.1 ± 0.35 mm |
| Ελάχιστη Ακτίνα Κάμψης (μονή) | 47 mm |
| Υλικό Περιβλήματος | LSZH (Χαμηλός Καπνός Μηδενικός Αλογόνος) |
| Συμμόρφωση | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Αριθμός Μέρους | Μήκος | AWG | Περιγραφή |
|---|---|---|---|
| MCP1600-E001E30 | 1.0m | 30 AWG | 200Gb/s QSFP56 Παθητικό DAC, LSZH |
| MCP1600-E0015E30 | 1.5m | 30 AWG | 200Gb/s QSFP56 Παθητικό DAC, LSZH |
| MCP1600-E002E26 | 2.0m | 26 AWG | 200Gb/s QSFP56 Παθητικό DAC, LSZH, μαύρο pulltab |
| MCP1600-E003E26 | 3.0m | 26 AWG | 200Gb/s QSFP56 Παθητικό DAC, LSZH, μαύρο pulltab |
- Χαμηλότερο κόστος: Εξαλείφει τα εξαρτήματα πομποδεκτών, μειώνοντας το κόστος υλικών.
- Μηδενική πρόσθετη καθυστέρηση: Η παθητική μετάδοση διασφαλίζει ελάχιστη καθυστέρηση σήματος.
- Μειωμένος προϋπολογισμός ενέργειας: Καταναλώνει <0.1W ανά άκρο έναντι πολλών watt για ενεργά οπτικά.
- Υψηλή αξιοπιστία: Δεν υπάρχουν οπτικές διεπαφές για καθαρισμό ή βλάβη.
- Εύκολη διαχείριση καλωδίων: Το περίβλημα LSZH, η ευέλικτη ακτίνα κάμψης απλοποιεί την δρομολόγηση σε ράφια υψηλής πυκνότητας.
Η Hong Kong Starsurge Group παρέχει παγκόσμια παράδοση και πολύγλωσση τεχνική υποστήριξη. Κάθε καλώδιο MCP1600-E003E26 συνοδεύεται από 1ετή περιορισμένη εγγύηση υλικού που καλύπτει την επισκευή ή αντικατάσταση εξαρτημάτων. Διατίθενται συμβουλευτικές υπηρεσίες μηχανικής προ-πωλήσεων, επικύρωση συμβατότητας και υπηρεσίες RMA μετά την πώληση. Για παραγγελίες όγκου, μπορούν να κανονιστούν προσαρμοσμένες επιλογές επισήμανσης και συσκευασίας.
- Μην υπερβαίνετε την ελάχιστη ακτίνα κάμψης (47mm στατική κάμψη, 94mm επαναλαμβανόμενη κάμψη) για να αποφύγετε την υποβάθμιση του σήματος.
- Διασφαλίστε τις κατάλληλες προφυλάξεις ηλεκτροστατικής εκφόρτισης (ESD) κατά την εγκατάσταση.
- Λειτουργήστε εντός του καθορισμένου εύρους θερμοκρασίας περιβλήματος (0–70°C) για να διατηρήσετε τη μακροπρόθεσμη αξιοπιστία.
- Χρησιμοποιήστε μόνο με συμβατές θύρες QSFP56 που υποστηρίζουν τροφοδοσία 3.3V και διαχείριση I²C.
Ιδρύθηκε το 2008, η Starsurge είναι πάροχος δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων με τεχνολογική κατεύθυνση. Εξυπηρετώντας κυβερνητικούς, υγειονομικούς, κατασκευαστικούς, εκπαιδευτικούς, χρηματοπιστωτικούς και εταιρικούς πελάτες παγκοσμίως, παραδίδουμε μεταγωγούς δικτύου, NICs, ασύρματες συσκευές πρόσβασης, ελεγκτές, καλώδια DAC και άλλα. Με προσέγγιση πελάτη-πρώτα, η Starsurge διασφαλίζει αξιόπιστη ποιότητα, ανταποκρινόμενη υποστήριξη, παγκόσμια παράδοση και προσαρμοσμένη ανάπτυξη λογισμικού. Η έμπειρη τεχνική μας ομάδα βοηθά τους πελάτες να δημιουργήσουν επεκτάσιμες, μελλοντικά ασφαλείς δικτυακές υποδομές.
Γιατί να συνεργαστείτε με τη Starsurge; Πολύγλωσση υποστήριξη, προσαρμοσμένη προμήθεια και αυστηρός ποιοτικός έλεγχος. Για τιμές όγκου ή προσαρμοσμένα μήκη DAC, επικοινωνήστε με τους μηχανικούς πωλήσεών μας.
Επικοινωνία για RFQ →
| Οικογένεια Προϊόντων | Συμβατά Μοντέλα / Θύρες | Υποστηριζόμενη Ταχύτητα |
|---|---|---|
| Μεταγωγοί InfiniBand Mellanox / NVIDIA | QM8700, QM8790, σειρά SB7800, QM9700 (θύρες QSFP56) | 200Gb/s HDR, 100Gb/s EDR |
| Προσαρμογείς Κεντρικού Υπολογιστή InfiniBand | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (συμβατό προς τα πίσω QSFP56/QSFP112) | 200Gb/s, 100Gb/s |
| Μεταγωγοί Ethernet τρίτων κατασκευαστών (με υποδοχή QSFP56) | Εξαρτάται από την υποστήριξη NIC/μεταγωγέα για PAM4. μοντέλα με δυνατότητα 100GbE/200GbE | Έως 200GbE εάν υποστηρίζεται |
- ✔ Επιβεβαιώστε το απαιτούμενο μήκος (3m για το MCP1600-E003E26) και AWG για ακεραιότητα σήματος.
- ✔ Επαληθεύστε τον τύπο θύρας μεταγωγέα/προσαρμογέα: Απαιτείται QSFP56 (HDR) για πλήρη 200Gb/s.
- ✔ Ελέγξτε το εύρος θερμοκρασίας λειτουργίας εντός του rack (0°C έως 70°C).
- ✔ Διασφαλίστε τη συμμόρφωση του περιβλήματος LSZH για εγκαταστάσεις σε αγωγούς ή περιορισμένους χώρους.
- ✔ Επιβεβαιώστε το χρώμα και τον προσανατολισμό του pulltab εάν απαιτείται συγκεκριμένη διαχείριση κέντρου δεδομένων.
- ✔ Ζητήστε αναφορές δοκιμών εργοστασίου για αναπτύξεις μεγάλης κλίμακας.
- MCP1600-E001E30 – Έκδοση 1m 30AWG για συνδέσεις μικρότερου rack
- MCP1600-E0015E30 – Παθητικό DAC 1.5m 30AWG
- MCP1600-E002E26 – Παθητικό DAC 2m 26AWG
- Μεταγωγέας NVIDIA Mellanox QM8700 – Μεταγωγέας InfiniBand HDR 40 θυρών ιδανικός για ζεύγη καλωδίων DAC
