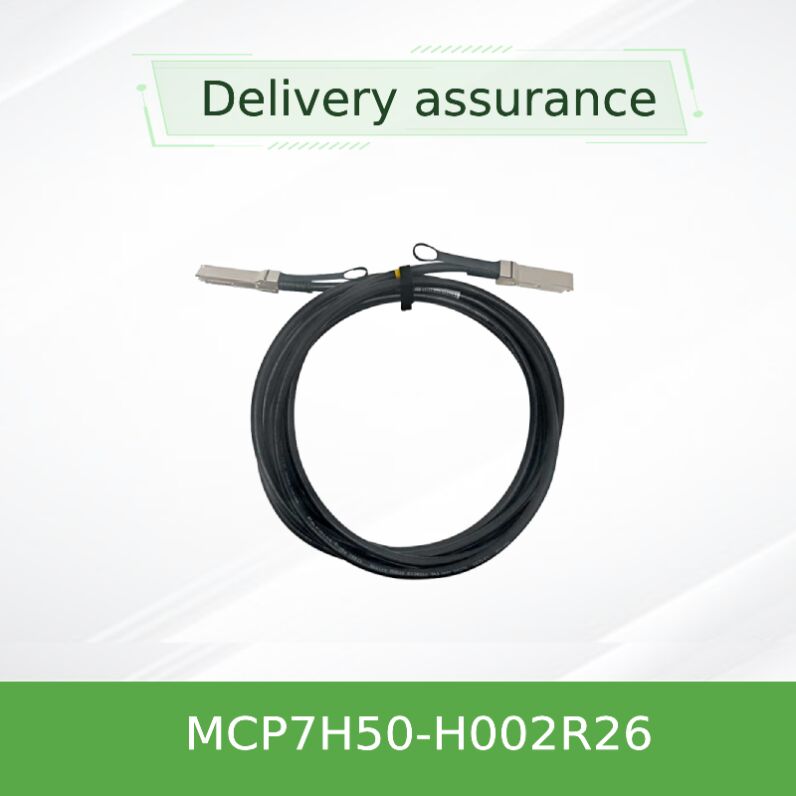

Καλώδιο διαχωριστή 200G σε 2x100G HDR100 DAC MCP7H50-H002R26

Το Mellanox MCP7H50-H002R26 είναι ένα παθητικό καλώδιο διαχωριστή χαλκού τύπου hybrid, σχεδιασμένο για εφαρμογές InfiniBand HDR (High Data Rate) 200Gb/s. Προσφέρει μια οικονομικά αποδοτική, χαμηλής κατανάλωσης εναλλακτική λύση έναντι των οπτικών διασυνδέσεων για συνδέσεις μικρής απόστασης εντός κέντρων δεδομένων. Το ένα άκρο διαθέτει έναν σύνδεσμο QSFP56 200Gb/s, ενώ η άλλη πλευρά διαχωρίζεται σε δύο θύρες QSFP56 HDR100 100Gb/s. Η εσωτερική καλωδίωση αντιστοιχίζει κάθε ένα από τα δύο ζεύγη χαλκού (ζεύγος 1&2, 3&4) από το μοναδικό QSFP56 σε ανεξάρτητα διπλά ζεύγη χαλκού σε κάθε έναν από τους δύο συνδέσμους QSFP56, επιτρέποντας απρόσκοπτη συνδεσιμότητα HDR100.

Κάθε θύρα QSFP56 περιλαμβάνει ένα EEPROM που αντικαθίσταται στο πεδίο, το οποίο αποθηκεύει δεδομένα διαμόρφωσης και αναγνώρισης προϊόντος, αναγνώσιμα από το σύστημα υποδοχής για προηγμένη διαχείριση και διαγνωστικά. Με αυστηρούς ελέγχους παραγωγής και στιβαρό μηχανικό σχεδιασμό, αυτό το καλώδιο εξασφαλίζει αξιοπιστία από την πρώτη στιγμή για υπολογιστές υψηλών επιδόσεων, συστοιχίες AI και υποδομές hyperscale.

Βασισμένο στην παθητική τεχνολογία χαλκού twinax, το MCP7H50-H002R26 χρησιμοποιεί καλώδιο 26 AWG για να επιτύχει βέλτιστη ακεραιότητα σήματος έως και 2 μέτρα. Αξιοποιεί τη σηματοδότηση PAM4 (Pulse Amplitude Modulation 4 επιπέδων) για να παρέχει 50Gb/s ανά γραμμή, διατηρώντας εξαιρετικά χαμηλή καθυστέρηση — ιδανικό για δίκτυα HPC και εκπαίδευσης AI που είναι ευαίσθητα στην καθυστέρηση. Η αρχιτεκτονική διαχωρισμού hybrid επιτρέπει ευέλικτο σχεδιασμό rack, συνδέοντας μία θύρα switch 200G HDR με δύο servers ή προσαρμογείς 100G HDR100 χωρίς ενεργούς επαναδιαμορφωτές. Όλες οι ηλεκτρικές παράμετροι πληρούν τις προδιαγραφές SFF-8665 και InfiniBand Trade Association (IBTA), διασφαλίζοντας τη διαλειτουργικότητα μεταξύ εξοπλισμού που βασίζεται σε πρότυπα.

• Τοπολογίες InfiniBand HDR leaf-spine: σύνδεση θυρών switch 200Gb/s με κόμβους υπολογιστών HDR100 100Gb/s.
• Συστοιχίες υπολογιστών υψηλών επιδόσεων (HPC) που απαιτούν διασυνδέσεις μικτών ταχυτήτων χωρίς το κόστος των ενεργών οπτικών καλωδίων.
• Δίκτυα κέντρων δεδομένων AI/ML: αποδοτική καλωδίωση διαχωρισμού για διακομιστές GPU με διπλή θύρα 100G.
• Συστήματα αποθήκευσης και ενοποιημένα περιβάλλοντα Ethernet/IB όπου ο χαλκός μικρής εμβέλειας μειώνει την κατανάλωση ενέργειας και την καθυστέρηση.
• Καλωδίωση Top-of-rack (ToR): καθαρή διαχείριση καλωδίων με ευέλικτη ακτίνα κάμψης (ελάχιστη μονή κάμψη: 34mm).

Σχεδιασμένο για απρόσκοπτη ενσωμάτωση με switches και προσαρμογείς InfiniBand Mellanox (NVIDIA). Πλήρως συμβατό με τις προδιαγραφές IBTA HDR και HDR100, επίσης συμβατό προς τα πίσω με συνδέσεις HDR100, EDR και FDR σε χαμηλότερες ταχύτητες όταν χρησιμοποιείται με τους κατάλληλους προσαρμογείς. Το περιεχόμενο του EEPROM ακολουθεί το SFF-8636, επιτρέποντας ισχυρή διαχείριση από την πλευρά του υποδοχέα μέσω I²C. Για πλατφόρμες τρίτων, η συμβατότητα εξαρτάται από την τήρηση των προδιαγραφών QSFP56 MSA και InfiniBand HDR από το σύστημα υποδοχής.

Σημείωση: Άλλα μήκη μπορεί να είναι διαθέσιμα κατόπιν αιτήματος. Παρακαλούμε επιβεβαιώστε προσαρμοσμένα μήκη με την ομάδα πωλήσεων.

• Μηδενική κατανάλωση ενέργειας: Ο παθητικός σχεδιασμός εξαλείφει την κατανάλωση ενέργειας από τη διάταξη του καλωδίου, μειώνοντας τη συνολική PUE του κέντρου δεδομένων.
• Εξαιρετικά χαμηλή καθυστέρηση: Χωρίς επαναδιαμορφωτές ή οπτική μετατροπή, ιδανικό για συναλλαγές υψηλής συχνότητας και φόρτους εργασίας HPC.
• Οικονομικά αποδοτικό breakout: Εξαλείφει δύο ξεχωριστά καλώδια 100G συν επιπλέον θύρες switch. μειώνει την πολυπλοκότητα της καλωδίωσης.
• Αξιοπιστία & ανθεκτικότητα: 1-ετής περιορισμένη εγγύηση υλικού. αυστηροί έλεγχοι παραγωγής διασφαλίζουν ανώτερη απόδοση από την πρώτη στιγμή.
• Περιβαλλοντική συμμόρφωση: RoHS, LF/HF PCB, εξωτερικό περίβλημα LSZH κατάλληλο για αγωγούς και αυστηρές απαιτήσεις πυρασφάλειας.

Κάθε καλώδιο Mellanox LinkX DAC συνοδεύεται από 1-ετή περιορισμένη εγγύηση υλικού που καλύπτει την επισκευή ή αντικατάσταση εξαρτημάτων. Παγκόσμια τεχνική υποστήριξη είναι διαθέσιμη μέσω εξουσιοδοτημένων διανομέων και της πύλης υποστήριξης NVIDIA Networking. Για μαζικές αναπτύξεις, παρέχονται εξειδικευμένοι πόροι FAE και υπηρεσίες επικύρωσης συμβατότητας. Προσαρμοσμένη επισήμανση, επιλογές χρώματος pulltab και τροποποιήσεις μήκους μπορούν να διευθετηθούν για κατάλληλα έργα OEM/ODM.

• Μην υπερβαίνετε την ελάχιστη ακτίνα κάμψης: 34mm για μονή κάμψη (μακριά από τον σύνδεσμο) και 10x OD καλωδίου (περίπου 68mm) για επαναλαμβανόμενη κάμψη για αποφυγή υποβάθμισης σήματος.
• Βεβαιωθείτε ότι ο μηχανισμός ασφάλισης στους συνδέσμους QSFP56 είναι πλήρως εμπλεκόμενος για να διατηρηθεί σωστή γείωση και απόδοση EMI.
• Χρησιμοποιήστε πρακτικές ασφαλείς έναντι ESD κατά τον χειρισμό των άκρων του πομποδέκτη/καλωδίου. Η στατική εκφόρτιση μπορεί να προκαλέσει ζημιά στα εξαρτήματα του EEPROM.
• Μην τραβάτε ή τεντώνετε τα καλώδια πέρα από την ονομαστική τάση. Πάντα να πιάνετε το σώμα του συνδέσμου κατά την αποσύνδεση.
