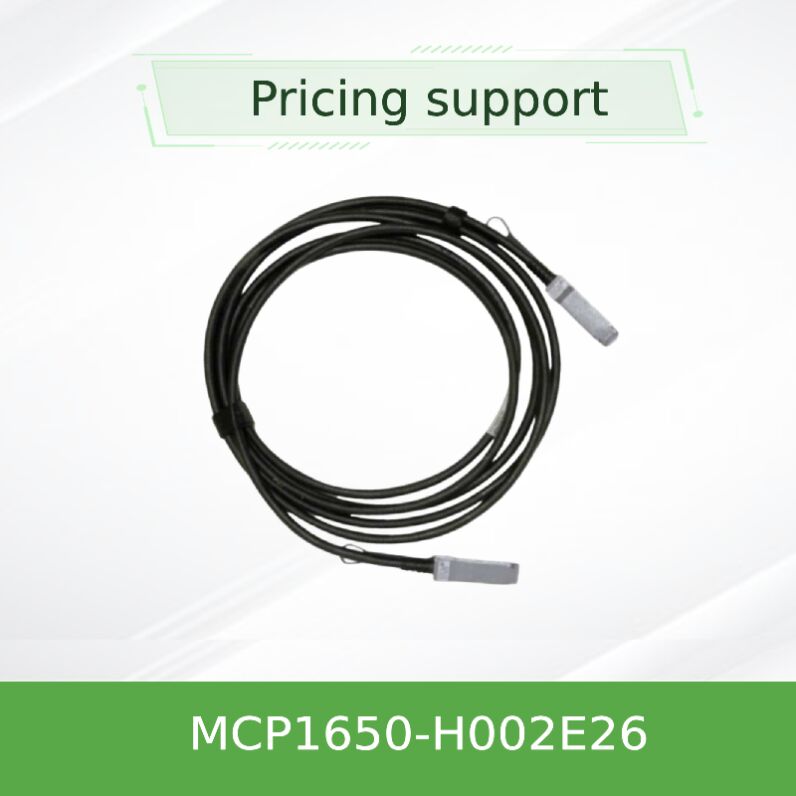

200Gb/s QSFP56 HDR παθητικό καλώδιο DAC ∙ Mellanox MCP1650-H002E26 2m 26AWG LSZH

ΗMellanox MCP1650-H002E26είναι ένα υψηλής απόδοσης παθητικό καλώδιο χαλκού που έχει σχεδιαστεί για εφαρμογές InfiniBand HDR (High Data Rate) 200Gb/s. Μέρος της σειράς LinkX,Αυτό το καλώδιο άμεσης σύνδεσης QSFP56 ενσωματώνει οκτώ ζευγάρια χαλκού υψηλής ταχύτητας που λειτουργούν με διαμόρφωση PAM4 50Gb / s ανά λωρίδαΤο σύνολο περιλαμβάνει EEPROM με δεδομένα διαμόρφωσης προϊόντος προσβάσιμα μέσω της διεπαφής διαχείρισης SFF-8636 I2C.1W τυπική κατανάλωση ισχύος και παθητική σχεδίαση, μειώνει σημαντικά το κόστος ισχύος και ψύξης του κέντρου δεδομένων σε σύγκριση με τα ενεργά οπτικά καλώδια ή τις μονάδες δέκτη-διαβιβαστή.το καλώδιο υποστηρίζει εγκατάσταση θερμής σύνδεσης και πληροί τις αυστηρές απαιτήσεις της IBTA InfiniBand HDR.

• Μέχρι 200Gb/s συνολική ταχύτητα δεδομένων (4x 50Gb/s PAM4)
• Πλήρως συμβατό με τις προδιαγραφές IBTA InfiniBand HDR
• Σχεδιασμός από παθητικό χαλκό ∙ χωρίς ενεργά συστατικά, μηδενική ποινή καθυστέρησης
• Φόρμουλ QSFP56 με θερμή σύνδεση ανά SFF-8665
• Μικρή κατανάλωση ισχύος: < 0,1 W (μέγιστο) από μονάδα 3.3 V
• EEPROM με ταυτοποίηση προϊόντος και σειρά (διασύνδεση I2C)
• Σκληρή κατασκευή καλωδίων: 26 αγωγοί AWG, εξωτερικό κάλυμμα LSZH
• Περιοχή θερμοκρασίας λειτουργικού χώρου: 0°C έως 70°C
• Ανώτερη απόδοση BER: < 1E-15 με συστήματα Mellanox InfiniBand HDR
• Συμμόρφωση με το RoHS, PCB χωρίς μόλυβδο (LF) και χωρίς αλογόντα (HF)

Ο MCP1650-H002E26 αξιοποιεί τη διαμόρφωση PAM4 4 λωρίδων με 50Gb / s ανά λωρίδα, επιτρέποντας 200Gb / s απόδοση μέσω παθητικής υποδομής χαλκού.Συμμορφώνεται με τις μηχανικές απαιτήσεις της SFF-8665 και την διεπαφή διαχείρισης της SFF-8636.Κάθε καλώδιο υποβάλλεται σε αυστηρές δοκιμές παραγωγής, συμπεριλαμβανομένης της επικύρωσης υψηλής ταχύτητας του διαγράμματος οφθαλμού, της απώλειας εισαγωγής και του διασταυρούμενου ομιλικού ελέγχου για να διασφαλιστεί η αξιοπιστία έξω από το κουτί.Το μετρητή 26 AWG εξασφαλίζει τη βέλτιστη ακεραιότητα του σήματος σε απόσταση 2 μέτρων, διατηρώντας την ελάχιστη ακτίνα στροφής: μονή στροφή 47 mm, συναρμολόγηση/επαναλαμβανόμενη στροφή 94 mm, διευκολύνοντας την ευέλικτη ανάπτυξη σε ράφια υψηλής πυκνότητας.

• Επικοινωνία από την κορυφή του ράφου (ToR):Συνδέστε τους διακόπτες InfiniBand HDR σε κόμβους υπολογισμού μέσα στο ίδιο ράκ.
• Υψηλής απόδοσης υπολογιστές (HPC):Σύνδεσμοι μικρής εμβέλειας μεταξύ διακομιστών GPU και διακόπτες φύλλων σε ομαδοποιημένα περιβάλλοντα.
• Διασύνδεση κέντρου δεδομένων:Λογιστικές διασυνδέσεις σημείων προς σημεία για κόμβους αποθήκευσης και δίκτυα διαχείρισης.
• Συγκεντρώσεις AI/ML:Σύνδεσμοι εξαιρετικά χαμηλής καθυστέρησης απαραίτητοι για κατανεμημένα φορτία εργασίας κατάρτισης.

Σχεδιασμένο για απρόσκοπτη διαλειτουργικότητα με τους προσαρμογείς HDR Mellanox/NVIDIA InfiniBand, τους διακόπτες και τις θύρες QSFP56.Επίσης συμβατό προς τα πίσω με συστήματα 100Gb/s και 50Gb/s βασισμένα σε QSFP56 όταν χρησιμοποιούνται με κατάλληλη διαπραγμάτευση ταχύτητας. Συμβατό με τις κορυφαίες πλατφόρμες διακομιστών και τις θύρες QSFP56 τρίτων που ακολουθούν τα πρότυπα SFF-8665 / SFF-8636.

• Λιγότερο κόστος:Εξαλείφει τα συστατικά του πομπού, μειώνοντας το κόστος των υλικών.
• Μηδενική προστιθέμενη καθυστέρηση:Η παθητική μετάδοση εξασφαλίζει ελάχιστη καθυστέρηση σήματος.
• Μειωμένος προϋπολογισμός ενέργειας:Καταναλώνει < 0,1 W ανά άκρο έναντι αρκετών watt για την ενεργή οπτική.
• Υψηλή αξιοπιστία:Δεν υπάρχουν οπτικές διεπαφές για καθαρισμό ή αποτυχία.
• Εύκολη διαχείριση καλωδίων:Το σακάκι LSZH, ευέλικτη ακτίνα κάμψης απλοποιεί τη διαδρομή σε ράφους υψηλής πυκνότητας.

Ο όμιλος Starsurge του Χονγκ Κονγκ παρέχει παγκόσμια παράδοση και πολυγλωσσική τεχνική υποστήριξη.Προμηθευτική τεχνική συμβουλευτικήΓια τις παραγγελίες όγκου, μπορούν να ρυθμιστούν εξατομικευμένες επιλογές επισήμανσης και συσκευασίας.

• Δεν πρέπει να υπερβαίνει την ελάχιστη ακτίνα καμπής (47 mm στατική καμπύλη, 94 mm επαναλαμβανόμενη καμπύλη) για να αποφευχθεί η υποβάθμιση του σήματος.
• Να εξασφαλίζονται κατάλληλες προφυλάξεις για την ηλεκτροστατική εκφόρτιση (ESD) κατά την εγκατάσταση.
• Λειτουργεί εντός της καθορισμένης θερμοκρασίας θήκης (0 ̊70 °C) για τη διατήρηση της μακροχρόνιας αξιοπιστίας.
• Χρήση μόνο με συμβατές θύρες QSFP56 που υποστηρίζουν παροχή 3.3V και διαχείριση I2C.

Για την εταιρεία Starsurge Group Co., Limited του Χονγκ Κονγκ

Ιδρύθηκε το 2008, η Starsurge είναι ένας προμηθευτής τεχνολογίας δικτύου, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων.Χρηματοοικονομικοί και επιχειρηματικοί πελάτες παγκοσμίωςΜε μια προσέγγιση που εστιάζει πρώτα στον πελάτη, η Starsurge εξασφαλίζει αξιόπιστη ποιότητα, ανταποκρινόμενη υποστήριξη, παγκόσμια παράδοση,και προσαρμοσμένη ανάπτυξη λογισμικούΗ έμπειρη τεχνική ομάδα μας βοηθά τους πελάτες να χτίσουν κλιμακώσιμη υποδομή δικτύου.

Γιατί συνεργάζεσαι με τον Σταρσέρτζ;Πολυγλωσσική υποστήριξη, εξαγορά προσαρμοσμένη και αυστηρός έλεγχος ποιότητας.

• ✔ Επιβεβαιώστε το απαιτούμενο μήκος (2m για MCP1650-H002E26) και AWG για την ακεραιότητα του σήματος.
• ✔ Βεβαιωθείτε ότι ο τύπος θύρας του διακόπτη / προσαρμογέα: QSFP56 (HDR) απαιτείται για πλήρη ταχύτητα 200Gb/s.
• ✔ Ελέγξτε το εύρος θερμοκρασίας λειτουργίας μέσα στο ράφι (0°C έως 70°C).
• ✔ Βεβαιώστε τη συμμόρφωση με το LSZH γιλέκο για τις εγκαταστάσεις πλήρους ή περιορισμένου εναέριου χώρου.
• ✔ Επιβεβαιώστε το χρώμα και τον προσανατολισμό του pulltab εάν απαιτείται ειδική επεξεργασία κέντρου δεδομένων.
• ✔ Ζητήστε εργοστασιακές εκθέσεις δοκιμών για μεγάλες εκτάσεις.

• MCP1650-H001E30Η έκδοση 1m 30AWG για συντομότερες συνδέσεις ράφης
• MCP1650-H01AE30ΠΑΣΙΒΟΥΣ ΔΑΚ
• MCP1650-H00AE30- 0,5 μ. πολύ κοντά για γειτονική στοίβαση
• NVIDIA Mellanox QM8700 ΚουίζΟ διακόπτης HDR InfiniBand με 40 θύρες είναι ιδανικός για ζευγαρωμένα καλώδια DAC
