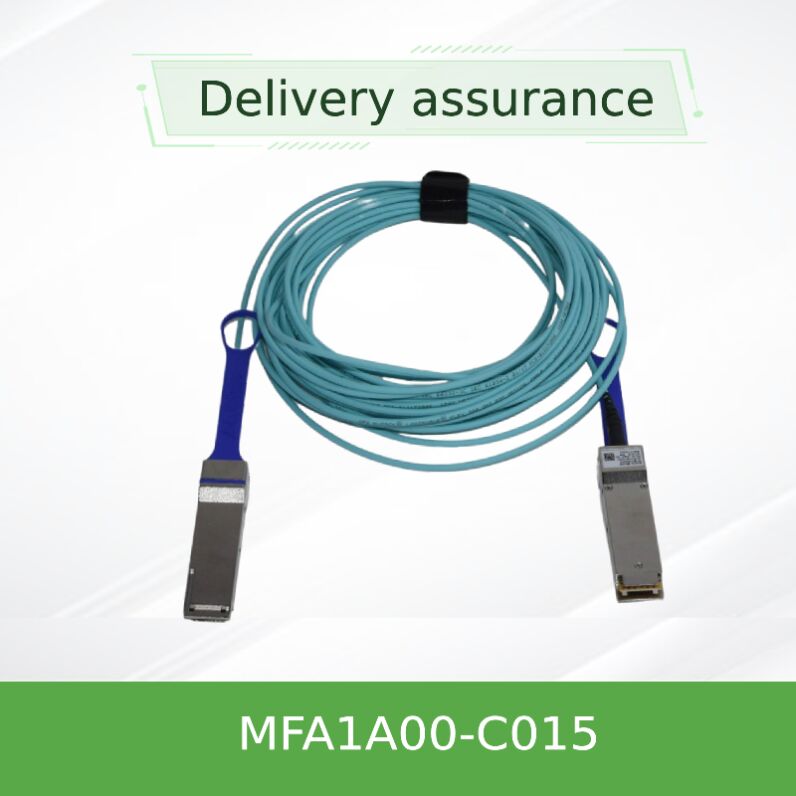

Καλώδιο Οπτικής Ενεργής Καλωδίωσης NVIDIA MFA1A00-C015 100Gb/s QSFP28 15m LSZH AOC για Ethernet
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFA1A00-C015 |
| Έγγραφο: | MFA1A00-xxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Χρόνος ανοχής: | Σύμφωνα με το απόθεμα |
| Τεχνολογία: | Ethernet | Μέγιστη ταχύτητα: | 100GBE |
| Μήκος: | 15μ | Τύπος σύνδεσης: | QSFP28 |
Περιγραφή προϊόντων
MFA1A00-C015 | Καλώδιο Οπτικής Ενεργού Τύπου Ethernet 100Gb/s
15 μέτρα, LSZH, 100GbE AOCγια διασυνδέσεις δικτύων κέντρων δεδομένων και επιχειρήσεων. Ενεργοποιείται εν λειτουργία, χαμηλή κατανάλωση 2.2W (τυπικά με επαναχρονισμό), και προγραμματιζόμενη διαμόρφωση σήματος.
- Ρυθμός δεδομένων: 100Gb/s (4x 25.78Gb/s)
- Μήκος: 15 μέτρα (στάνταρ)
- Διάχυση ισχύος: 2.2W τυπ. (με ενεργό επαναχρονισμό)
- Συνδετήρας: Συμβατό με QSFP28 ανά SFF-8665
- Έτοιμο για InfiniBand EDR & 100GbE
Επισκόπηση Προϊόντος
Το NVIDIA MFA1A00-C015 είναι ένα καλώδιο οπτικής ενεργού τύπου (AOC) βασισμένο σε QSFP28 VCSEL, σχεδιασμένο για συστήματα Ethernet 100Gb/s. Ενσωματώνει τέσσερις πομποδέκτες πολλαπλών τρόπων λειτουργίας οπτικής ίνας ανά άκρο, καθένας από τους οποίους λειτουργεί έως 26Gb/s, παρέχοντας συνολικό εύρος ζώνης 100Gb/s. Το καλώδιο προσφέρει επιλέξιμο επαναχρονισμό ανά κανάλι, προγραμματιζόμενη είσοδο εξισορρόπησης και προ-έμφαση εξόδου για να διασφαλίσει την ακεραιότητα του σήματος σε αποστάσεις έως 100 μέτρα. Αυτή η παραλλαγή 15 μέτρων είναι ιδανική για αρχιτεκτονικές top-of-rack (ToR) και middle-of-row (MoR) εντός κέντρων δεδομένων επιχειρήσεων και hyperscale.
Σε σύγκριση με παθητικά χάλκινα καλώδια, η σειρά MFA1A00 παρέχει μεγαλύτερη εμβέλεια, χαμηλότερο βάρος, καλύτερη ροή αέρα και βελτιωμένη ανοσία σε EMI. Ο συνδετήρας QSFP28 που ενεργοποιείται εν λειτουργία επιτρέπει εύκολη εγκατάσταση και αντικατάσταση χωρίς διακοπή λειτουργίας του συστήματος.
Βασικά Χαρακτηριστικά
Τεχνολογία: Αρχιτεκτονική VCSEL & Επαναχρονισμού
Το MFA1A00-C015 αξιοποιεί την τεχνολογία Vertical Cavity Surface Emitting Laser (VCSEL) σε συνδυασμό με πολλαπλούς τρόπους λειτουργίας οπτικής ίνας (MMF) για να επιτύχει αξιόπιστη μετάδοση 100Gb/s. Κάθε ένα από τα τέσσερα οπτικά κανάλια λειτουργεί στα 25.78Gb/s (ρυθμός Ethernet 100GbE) και υποστηρίζει επιλέξιμο επαναχρονισμό. Όταν ο επαναχρονισμός είναι ενεργοποιημένος, τα εσωτερικά κυκλώματα Clock and Data Recovery (CDR) καθαρίζουν το σήμα και μειώνουν το jitter, καθιστώντας το καλώδιο κατάλληλο για μεγαλύτερες συνδέσεις και backplanes υψηλής πυκνότητας. Η προγραμματιζόμενη εξισορρόπηση εισόδου Tx αντισταθμίζει τις απώλειες της πλακέτας του κεντρικού υπολογιστή, ενώ η προγραμματιζόμενη έξοδος Rx και η προ-έμφαση προσαρμόζονται στο SerDes του δέκτη. Αυτή η προσαρμοστική αρχιτεκτονική διασφαλίζει τη διαλειτουργικότητα με ένα ευρύ φάσμα διακοπτών και καρτών δικτύου (NICs).
Τυπικές Εφαρμογές
- Συνδέσεις Top-of-Rack (ToR) με διακομιστές σε δίκτυα 100GbE leaf-spine
- Συνδέσεις μικρής εμβέλειας μεταξύ διακοπτών εντός της ίδιας σειράς
- Συστοιχίες υπολογιστικής υψηλής απόδοσης (HPC) που απαιτούν συνδέσεις χαμηλής καθυστέρησης και υψηλού εύρους ζώνης
- Αρχιτεκτονική spine-leaf κέντρων δεδομένων όπου η ανοσία σε EMI είναι κρίσιμη
- Επίπεδα συγκέντρωσης πυρήνα επιχειρήσεων με συνδέσεις 100GbE προς τα πάνω
Συμβατότητα
Το MFA1A00-C015 είναι συμβατό με τυπικές θύρες QSFP28 που συμμορφώνονται με το SFF-8665. Υποστηρίζει πλατφόρμες διακοπτών 100GbE (NVIDIA Spectrum, Mellanox, καθώς και διακομιστές τρίτων από Cisco, Arista, Juniper) και κάρτες δικτύου 100GbE (σειρά NVIDIA ConnectX, Intel, Broadcom). Για περιβάλλοντα InfiniBand, χρησιμοποιήστε τους κωδικούς παραγγελίας βελτιστοποιημένους για EDR (MFA1A00-Exxx). Το καλώδιο λειτουργεί επίσης σε χαμηλότερους ρυθμούς μετάδοσης χωρίς επαναχρονισμό, παρέχοντας συμβατότητα προς τα πίσω για συνδέσεις 40GbE και 25GbE.
Σειρά NVIDIA Spectrum SN2000/SN3000 – Επαληθευμένο
NVIDIA ConnectX-5/6/7 – Επαληθευμένο
Cisco Nexus 9000 με θύρες QSFP28 – Αποδεδειγμένο πεδίου
Σειρά Arista 7050/7280 – Συμβατό (συνιστάται επαναχρονισμός)
Προδιαγραφές
Απόλυτες Μέγιστες Τιμές
| Παράμετρος | Ελάχ. | Μέγ. | Μονάδα |
|---|---|---|---|
| Τάση τροφοδοσίας | -0.3 | 3.6 | V |
| Τάση εισόδου δεδομένων | -0.3 | 3.465 | V |
| Όριο ζημιάς (οπτικό) | 3.4 (μέγ.) | dBm | |
Λειτουργικές Προδιαγραφές
| Παράμετρος | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
|---|---|---|---|---|
| Τάση τροφοδοσίας (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Διάχυση ισχύος (χωρίς επαναχρονισμό) | - | 1.5 | 1.8 | W ανά άκρο |
| Διάχυση ισχύος (με ενεργό επαναχρονισμό σε όλα τα κανάλια) | - | 2.2 | 2.5 | W ανά άκρο |
| Θερμοκρασία λειτουργίας περιβλήματος | 0 | - | 70 | °C |
| Θερμοκρασία αποθήκευσης | -40 | - | 85 | °C |
| Σχετική υγρασία λειτουργίας | 5 | - | 85 | % |
Ηλεκτρικές & Μηχανικές Προδιαγραφές Καλωδίου
| Παράμετρος | Τιμή |
|---|---|
| Ρυθμός σηματοδότησης (ανά κανάλι) | 25.78125 Gb/s ±100 ppm |
| Διάμετρος καλωδίου | 3 ±0.2 mm |
| Ελάχιστη ακτίνα κάμψης | 30 mm (δυναμική) |
| Ανοχή μήκους (μήκος 15μ) | +500 / -0 mm (ανά 5μ ≤ L < 50μ) |
| Χρώμα μανδύα καλωδίου | Aqua |
Οδηγός – Σειρά MFA1A00
| Κωδικός Παραγγελίας | Ρυθμός Δεδομένων | Μήκος | Εφαρμογή |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3μ | Ethernet |
| MFA1A00-C005 | 100GbE | 5μ | Ethernet |
| MFA1A00-C010 | 100GbE | 10μ | Ethernet |
| MFA1A00-C015 | 100GbE | 15μ | Ethernet (αυτό το μοντέλο) |
| MFA1A00-C030 | 100GbE | 30μ | Ethernet |
| MFA1A00-C050 | 100GbE | 50μ | Ethernet |
| MFA1A00-C100 | 100GbE | 100μ | Ethernet |
| Για InfiniBand EDR, χρησιμοποιήστε τη σειρά MFA1A00-Exxx (π.χ., MFA1A00-E010 για 10μ) | |||
Πλεονεκτήματα των Καλωδίων Οπτικής Ενεργού Τύπου NVIDIA
Ενεργειακή Απόδοση
Τυπικά 2.2W ανά άκρο με ενεργοποιημένο τον επαναχρονισμό, μειώνοντας το λειτουργικό κόστος σε αναπτύξεις μεγάλης κλίμακας.
Ακεραιότητα Σήματος
Η προγραμματιζόμενη εξισορρόπηση και ο επαναχρονισμός CDR επιτρέπουν καθαρή μετάδοση σε μεγαλύτερες αποστάσεις και σε κακές ίχνη PCB.
Ανθεκτικότητα & Αξιοπιστία
100% δοκιμή παραγωγής για απόδοση εκτός συσκευασίας. Ανθεκτική ακτίνα κάμψης και μανδύας LSZH για ασφάλεια στο κέντρο δεδομένων.
Ορατότητα Διαχείρισης
Η Ψηφιακή Παρακολούθηση Διαγνωστικών (DDM) παρέχει σε πραγματικό χρόνο θερμοκρασία, τάση, ρεύμα πόλωσης, ισχύ TX/RX.
Υπηρεσία & Υποστήριξη
Ως πάροχος που βασίζεται στην τεχνολογία, η Hong Kong Starsurge Group Co., Limited προσφέρει υποστήριξη πλήρους κύκλου ζωής, συμπεριλαμβανομένης της επικύρωσης συμβατότητας πριν από την πώληση, παραγγελίας προσαρμοσμένου μήκους (υπόκειται σε MOQ) και υπηρεσιών RMA μετά την πώληση. Η τεχνική μας ομάδα μπορεί να βοηθήσει με ελέγχους firmware, διαμόρφωση επαναχρονισμού και ενσωμάτωση στο υπάρχον δίκτυό σας. Επικοινωνήστε με την υποστήριξή μας για πακέτο τεκμηρίωσης (πιστοποιήσεις, σημειώσεις εφαρμογής χάρτη μνήμης και αναφορές συμμόρφωσης).
Συχνές Ερωτήσεις
Α: Ναι, σε χαμηλότερους ρυθμούς μετάδοσης χωρίς επαναχρονισμό, αλλά είναι βελτιστοποιημένο για 100GbE. Για εγγυημένη λειτουργία, συμβουλευτείτε τις προδιαγραφές του κεντρικού διακόπτη.
Α: Η σειρά C (π.χ., C015) έχει προδιαγραφές για εφαρμογές Ethernet 100GbE. Η σειρά E προορίζεται για περιβάλλοντα InfiniBand EDR, αν και το φυσικό επίπεδο είναι παρόμοιο. Χρησιμοποιήστε τον κωδικό παραγγελίας που αντιστοιχεί στο πρωτόκολλό σας.
Α: Ναι, η μονάδα QSFP28 είναι ενεργοποιούμενη εν λειτουργία σύμφωνα με την προδιαγραφή SFF-8665. Δεν απαιτείται απενεργοποίηση του συστήματος.
Α: Ο επαναχρονισμός είναι επιλέξιμος μέσω της διεπαφής SFF-8636 I²C. Πολλά συστήματα υποδοχής διαπραγματεύονται αυτόματα. Η χειροκίνητη προγραμματισμός είναι διαθέσιμη για προηγμένη ρύθμιση.
Α: Το MOQ ποικίλλει ανά περιοχή. Για μεμονωμένα τεμάχια, παρακαλούμε ζητήστε διαθεσιμότητα δείγματος από την ομάδα πωλήσεων της Starsurge.
Προφυλάξεις & Χειρισμός
- Προϊόν λέιζερ Κατηγορίας 1 σύμφωνα με IEC 60825-1/2 και 21 CFR 1040. Αποφύγετε την άμεση έκθεση στο άνοιγμα του λέιζερ.
- Μην υπερβαίνετε την ελάχιστη ακτίνα κάμψης (30mm) για να αποφύγετε ζημιά στην οπτική ίνα και οπτική απώλεια.
- Διασφαλίστε σωστό χειρισμό ESD κατά την εγκατάσταση. Χρησιμοποιήστε ιμάντα καρπού ή γειωμένο εξοπλισμό.
- Λειτουργήστε εντός του καθορισμένου εύρους θερμοκρασίας περιβλήματος (0°C έως 70°C).
- Για καθαρισμό, χρησιμοποιήστε στεγνό πανί χωρίς χνούδι. Μην χρησιμοποιείτε υγρά διαλυτικά στους οπτικούς συνδετήρες.
Σχετικά με τη Starsurge – Ο Αξιόπιστος Συνεργάτης σας
Η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος δικτυακού υλικού, υπηρεσιών IT και λύσεων ολοκλήρωσης συστημάτων που βασίζεται στην τεχνολογία. Ιδρύθηκε το 2008, η εταιρεία εξυπηρετεί πελάτες παγκοσμίως με προϊόντα που περιλαμβάνουν διακόπτες δικτύου, NICs, ασύρματες συσκευές πρόσβασης, ελεγκτές, καλώδια και σχετικό δικτυακό εξοπλισμό. Με την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικών, η Starsurge υποστηρίζει βιομηχανίες όπως η κυβέρνηση, η υγεία, η βιομηχανία, η εκπαίδευση, ο χρηματοπιστωτικός τομέας και οι επιχειρήσεις. Η εταιρεία προσφέρει επίσης λύσεις IoT, συστήματα διαχείρισης δικτύου, ανάπτυξη προσαρμοσμένου λογισμικού, πολύγλωσση υποστήριξη και παγκόσμια παράδοση. Με προσέγγιση που θέτει τον πελάτη σε πρώτη μοίρα, η Starsurge εστιάζει στην αξιόπιστη ποιότητα, την άμεση εξυπηρέτηση και τις προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματικές, επεκτάσιμες και αξιόπιστες δικτυακές υποδομές.
Λίστα Ελέγχου Αγοραστή
- Επιβεβαιώστε το απαιτούμενο μήκος (15μ ή άλλο)
- Επαληθεύστε την υποστήριξη QSFP28 του διακόπτη/NIC & τη δυνατότητα επαναχρονισμού
- Ελέγξτε το εύρος θερμοκρασίας λειτουργίας του διαδρόμου του κέντρου δεδομένων σας
- Ζητήστε την τελευταία αναθεώρηση firmware για συμβατότητα
- Επιβεβαιώστε ότι ο μανδύας LSZH πληροί τον τοπικό κώδικα πυρασφάλειας
