NVIDIA MFP7E10-N020 20m MPO12/APC Multimode καλώδιο 800G InfiniBand
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E10-N020 (980-9I57Z-000020) |
| Έγγραφο: | MFP7E10-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MFP7E10-N020 (980-9I57Z-000020) | Σχήμα υλικού: | Στρογγυλό Σύρμα |
|---|---|---|---|
| Επιτρεπόμενη αντοχή εφελκυσμού: | 1000N <10000n | Πιστοποίηση: | RoHS, CE, ISO9001, VDE, CCC |
| υλικό θήκης: | PVC | Μήκος: | 20μ |
| Ρυθμός δεδομένων: | 200GB/S | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| Επισημαίνω: | Nvidia 20m MPO12/APC πολυμέτρο καλώδιο,800G InfiniBand καλώδιο οπτικών ινών,Καλώδιο υψηλής ταχύτητας Nvidia MFP7E10-N020 |
||
Περιγραφή προϊόντων

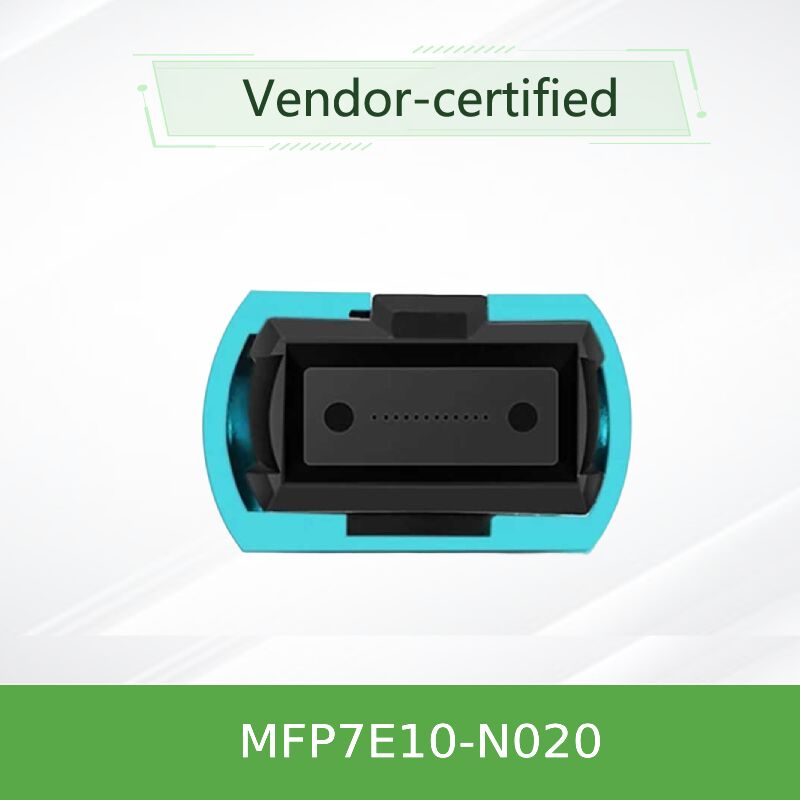

Καλώδιο NVIDIA MFP7E10-N020 20m MPO12/APC Multimode για 800G InfiniBand
Συμβατό Παθητικό Οπτικό Καλώδιο NVIDIA® Mellanox®
Επισκόπηση Προϊόντος
Η σειρά NVIDIA MFP7E10-Nxxx είναι ένα παθητικό καλώδιο οπτικής ίνας MPO-12/APC-σε-MPO-12/APC multimode, σχεδιασμένο για διασυνδέσεις μικρής εμβέλειας σε κέντρα δεδομένων υψηλής απόδοσης. Το MFP7E10-N020 (παραλλαγή 20 μέτρων) χρησιμοποιεί οκτώ ενεργές ίνες σε τοπολογία διασταύρωσης Τύπου Β για να επιτρέπει άμεσο οπτικό σύνδεσμο χωρίς προσαρμογείς αναστροφής πολικότητας. Με γωνιακή φυσική επαφή (APC) 8 μοιρών στίλβωση, οι ανακλάσεις επιστροφής ελαχιστοποιούνται, διασφαλίζοντας την ακεραιότητα του σήματος για διαμόρφωση PAM4 έως 800Gb/s.
Κάθε καλώδιο ελέγχεται εργοστασιακά σύμφωνα με το Telcordia GR-1435 και υποστηρίζει θερμοκρασίες λειτουργίας από 0 έως 70°C. Το τζάκετ aqua LSZH παρέχει αντοχή στη φωτιά, μειώνοντας ταυτόχρονα την εκπομπή τοξικού καπνού, κατάλληλο για διακόπτες υψηλής πυκνότητας και συστοιχίες GPU. Για συνδέσεις 20 μέτρων, το καλώδιο χρησιμοποιεί οικονομικά αποδοτική ίνα OM3 με πλήρες περιθώριο απόδοσης.
Βασικά Χαρακτηριστικά
- Αριθμός εξαρτήματος: MFP7E10-N020 (20m), διαθέσιμο και σε μήκη από 3m έως 50m
- Τύπος ίνας: Multimode 50/125μm OM3 (στάνταρ για 20m)
- Συνδετήρας: MPO-12/APC θηλυκός, πράσινο περίβλημα, στίλβωση υπό γωνία 8°
- Απώλεια εισαγωγής (μέγιστη): ≤0.358 dB (0.35 + 0.0004 × 20)
- Απώλεια επιστροφής: ≥35 dB
- Ελάχιστη ακτίνα κάμψης: 30 mm (δυναμική / στατική)
- Μέγιστη εμβέλεια για OM3: 30m (με δύο πάνελ σύνδεσης); συνιστάται OM4 πέραν των 30m
Γιατί MPO-12/APC;
Οι συνδετήρες με γωνιακή στίλβωση καταστέλλουν την ανάκλαση επιστροφής που διαφορετικά θα υποβάθμιζε την απόδοση του λέιζερ σε πομποδέκτες υψηλής ταχύτητας. Σε αντίθεση με τις εκδόσεις ultra-polished (UPC), το APC επιτρέπει αξιόπιστη λειτουργία στα 50G PAM4 ανά γραμμή. Το πράσινο περίβλημα NVIDIA αναγνωρίζει γρήγορα τη συμβατότητα APC, αποτρέποντας την εσφαλμένη σύνδεση με παλαιότερου τύπου μπλε UPC καλώδια.
Διασταύρωση Τύπου Β: Η γραμμή 1 στο ένα άκρο συνδέεται με τη γραμμή 12 στο αντίθετο άκρο -- ιδανικό για ζεύξη Tx/Rx 4 γραμμών χωρίς εξωτερικά καλώδια διασταύρωσης.
Τεχνολογία & Ακεραιότητα Σήματος
Σχεδιασμένο για αρχιτεκτονικές 800G DR8 / 400G DR4, κάθε καλώδιο περιέχει 8 ίνες multimode διατεταγμένες σε διασταυρωμένη διάταξη ακίδων. Η διεπαφή APC 8 μοιρών μειώνει την οπτική απώλεια επιστροφής σε >35dB, κρίσιμη για πομποδέκτες υψηλού ρυθμού συμβόλων όπως ο NVIDIA MMA4Z00-NS (διπλού θύρας OSFP). Ο παθητικός σχεδιασμός καταναλώνει μηδενική ισχύ και δεν εισάγει καθυστέρηση, καθιστώντας τον ιδανικό για συνδέσεις διακόπτη-προς-διακόπτη ή διακόπτη-προς-DPU σε δίκτυα NDR InfiniBand.
Αυστηρός έλεγχος γεωμετρίας άκρου και επαλήθευση IL/RL διασφαλίζουν ότι κάθε καλώδιο πληροί τις αυστηρές απαιτήσεις των σύγχρονων επεκτάσεων δικτύου 800G Ethernet και NVLink.
Τυπικές Εγκαταστάσεις
- Σύνδεση διακοπτών OSFP 800Gb/s διπλής θύρας (π.χ., Quantum-2) με προσαρμογείς δικτύου ConnectX-7 σε αποστάσεις 20 μέτρων εντός ραφιού
- Σύνδεση NVIDIA BlueField-3 DPUs (QSFP112 ή OSFP) με διακόπτες στην κορυφή του ραφιού σε θέσεις εντός της ίδιας ή γειτονικής σειράς
- Διασυνδέσεις Spine-leaf σε διακομιστές αποθήκευσης που απαιτούν συνδέσεις OM3 μικρής εμβέλειας έως 20m
- Multimode backbone εντός μιας σειράς ραφιών (≤30m για OM3)
Συμβατότητα
Το MFP7E10-N020 λειτουργεί με οποιονδήποτε πομποδέκτη ή σύστημα που δέχεται θηλυκούς συνδετήρες MPO-12/APC και αναμένει διάταξη ακίδων Τύπου Β. Η επαληθευμένη συμβατότητα περιλαμβάνει:
- NVIDIA MMA4Z00-NS (διπλής θύρας OSFP DR8, 800G)
- NVIDIA MMA4Z00-NS400 (μονής θύρας OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Διακόπτες InfiniBand NDR 400G/800G και προσαρμογείς ConnectX-7
- Τυπικοί διακόπτες 400GbE με οπτικές διεπαφές MPO-12 APC
Σημαντική σημείωση: Αυτό το καλώδιο δεν μπορεί να συνδεθεί με συνδετήρες MPO-12/UPC (ultra polish, μπλε περίβλημα). Η μικτή χρήση θα προκαλέσει ζημιά στις επιφάνειες των φερουλών και θα οδηγήσει σε αστοχία σύνδεσης.
Τεχνικές Προδιαγραφές
| Παράμετρος | Τιμή (MFP7E10-N020) |
|---|---|
| Τύπος Προϊόντος | Παθητικό καλώδιο οπτικής ίνας MPO-12/APC multimode, διασταύρωση Τύπου Β |
| Μήκος (ονομαστικό) | 20 μέτρα ; ανοχή: +2% × L / -0 (L≥5m) |
| Ενεργές ίνες | 8 (4 Tx / 4 Rx κατεύθυνση) |
| Διάμετρος καλωδίου | 3.0 ± 0.2 mm |
| Υλικό τζάκετ | Aqua LSZH / OFNR (low smoke zero halogen, riser rated) |
| Πυρήνας ίνας | 50/125 μm multimode (OM3 για ≤30m ; OM4 για >30m) -- OM3 χρησιμοποιείται στα 20m |
| Απώλεια εισαγωγής (μέγιστη) | ≤0.358 dB (0.35 + 0.0004 × 20) |
| Απώλεια επιστροφής (ελάχιστη) | ≥35 dB |
| Θερμοκρασία λειτουργίας | 0°C έως 70°C |
| Θερμοκρασία αποθήκευσης | -40°C έως 85°C |
| Σχετική υγρασία | 10% ~ 85% (χωρίς συμπύκνωση) |
| Κανονισμοί | RoHS, CE, FCC Class A, CB, cTUVus, RCM, VCCI |
| Κατηγορία λέιζερ | Κλάση 1 (IEC 60825-1/2, 21 CFR 1040) |
Οδηγός Επιλογής (Σειρά MFP7E10-Nxxx)
| Αριθμός Παραγγελίας | Μήκος | Τύπος ίνας (στάνταρ) |
|---|---|---|
| MFP7E10-N003 | 3 m | OM3 |
| MFP7E10-N005 | 5 m | OM3 |
| MFP7E10-N007 | 7 m | OM3 |
| MFP7E10-N010 | 10 m | OM3 |
| MFP7E10-N015 | 15 m | OM3 |
| MFP7E10-N020 | 20 m | OM3 |
| MFP7E10-N025 | 25 m | OM3 |
| MFP7E10-N030 | 30 m | OM3 (προαιρετικό OM4) |
| MFP7E10-N035 | 35 m | OM4 |
| MFP7E10-N040 | 40 m | OM4 |
| MFP7E10-N050 | 50 m | OM4 |
Σημείωση: Για μήκη άνω των 30m, απαιτείται ίνα OM4 για να εγγυηθεί εμβέλεια 50m. Το MFP7E10-N020 αποστέλλεται με ίνα OM3 από προεπιλογή, η οποία υποστηρίζει εγγενώς 800G έως 30 μέτρα, συμπεριλαμβανομένων των πάνελ σύνδεσης.
Γιατί να επιλέξετε Starsurge για καλώδια οπτικών NVIDIA;
- 100% συμβατό & ελεγμένο: Κάθε καλώδιο MFP7E10 επαληθεύεται με πομποδέκτες NVIDIA πριν από την αποστολή
- Απόθεμα & γρήγορος χρόνος παράδοσης: Δημοφιλή μήκη (3m, 5m, 10m, 15m, 20m, 30m, 50m) διατηρούνται σε περιφερειακή αποθήκη
- Τεχνική υποστήριξη: Έλεγχος συμβατότητας πριν από την πώληση και αντιμετώπιση προβλημάτων μετά την πώληση
- Μαζικές τιμές & επισήμανση: Διαθέσιμη προσαρμοσμένη σειριοποίηση / ετικέτες περιουσιακών στοιχείων για μεγάλα έργα
- Παγκόσμιες αποστολές: Επιλογές DDP/FedEx/UPS για ΗΠΑ, ΕΕ, APAC και Μέση Ανατολή
Υπηρεσία & Υποστήριξη
Η Hong Kong Starsurge Group προσφέρει εγγύηση 1 έτους για κατασκευαστικά ελαττώματα, συν 24ωρη μηχανική ανταπόκριση. Παρέχουμε οδηγίες καθαρισμού και επιθεώρησης για τη διατήρηση της βέλτιστης απώλειας εισαγωγής. Για εγκαταστάσεις άνω των 30m ή προσαρμοσμένα υβριδικά καλώδια (MPO σε duplex), επικοινωνήστε με την ομάδα λύσεων μας.
Συχνές Ερωτήσεις
Ε1: Μπορεί το MFP7E10-N020 να χρησιμοποιηθεί για συνδέσεις 800G άνω των 30 μέτρων;
Α: Για αποστάσεις μεταξύ 30-50 μέτρων, συνιστούμε τις παραλλαγές OM4 (MFP7E10-N035 έως N050). Στα 20 μέτρα, το OM3 παρέχει πλήρη απόδοση 800G με περιθώριο.
Ε2: Είναι η πολικότητα του καλωδίου κατάλληλη για διακόπτες NVIDIA Quantum-2;
Α: Ναι. Ο Τύπος Β (διασταύρωση) είναι η τυπική πολικότητα που απαιτείται από την NVIDIA για απευθείας συνδέσεις OSFP σε OSFP 800G διπλής θύρας.
Ε3: Ποια είναι η διαφορά μεταξύ MFP7E10 και MFP7E20;
Α: Το MFP7E10 είναι multimode (MMF), το MFP7E20 είναι single-mode (SMF). Για αποστάσεις ≤50m, το multimode είναι οικονομικά αποδοτικό. πέραν των 50m, επιλέξτε καλώδιο single-mode MFP7E20.
Ε4: Παρέχετε σύσταση για κιτ καθαρισμού;
Α: Ναι. Προτείνουμε τη χρήση ενός στεγνού καθαριστή MPO-12/APC (π.χ., CLICK-Clean ή μάρκας IBC) πριν από κάθε σύνδεση.
Ε5: Είναι το μήκος των 20m εγγυημένο για 400G και 800G;
Α: Ναι, το MFP7E10-N020 περνάει τους ελέγχους συμμόρφωσης της NVIDIA για συνδέσεις 800G DR8 και 400G DR4 εντός 20m.
Προφυλάξεις Χειρισμού
- Μην αφαιρείτε τα καλύμματα σκόνης μέχρι τη στιγμή της εγκατάστασης. Η μόλυνση είναι η #1 αιτία υποβάθμισης της σύνδεσης
- Καθαρίζετε πάντα τόσο τον συνδετήρα του καλωδίου όσο και την υποδοχή του πομποδέκτη χρησιμοποιώντας έναν ειδικό καθαριστή MPO-APC
- Μην λυγίζετε το καλώδιο πιο σφιχτά από ακτίνα 30 mm, ειδικά κοντά στους συνδετήρες
- Ποτέ μην αναμιγνύετε MPO-APC (πράσινο/λοξό) με MPO-UPC (μπλε/επίπεδο) -- θα προκληθεί φυσική ζημιά
- Συμμορφωθείτε με τα τυπικά μέτρα προφύλαξης ESD κατά το χειρισμό συνδεόμενων πομποδεκτών, αν και το ίδιο το καλώδιο είναι παθητικό
