NETCONNECT Κατηγορία 6 Μη προστατευμένο πίνακα επικάλυψης 1U Εγκαταστατέο σε ράφι 24 θύρες ANSI/TIA-568.2-D Συμμορφούμενο με το IEEE 802.3bt Συμβατό
Λεπτομέρειες:
| Μάρκα: | Commscope |
| Αριθμό μοντέλου: | 760237024 |
| Έγγραφο: | 760237024 _ .pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Στυλ πίνακα: | Ευθεία | ANSI/TIA κατηγορία: | 6 |
|---|---|---|---|
| Τύπος καλωδίου: | Αδιόρθωτος | Χρώμα: | Μαύρος |
| Τύπος αγωγού: | Στερεά | Απομεμονωμένος | Ενότητες, ποσότητα: | 4 |
| Επισημαίνω: | Πίνακας διασύνδεσης 1U για τοποθέτηση σε rack,Πίνακας διανομής συμβατός με ANSI/TIA-568.2-D,Πίνακας διανομής δικτύου συμβατός με IEEE 802.3bt |
||
Περιγραφή προϊόντων

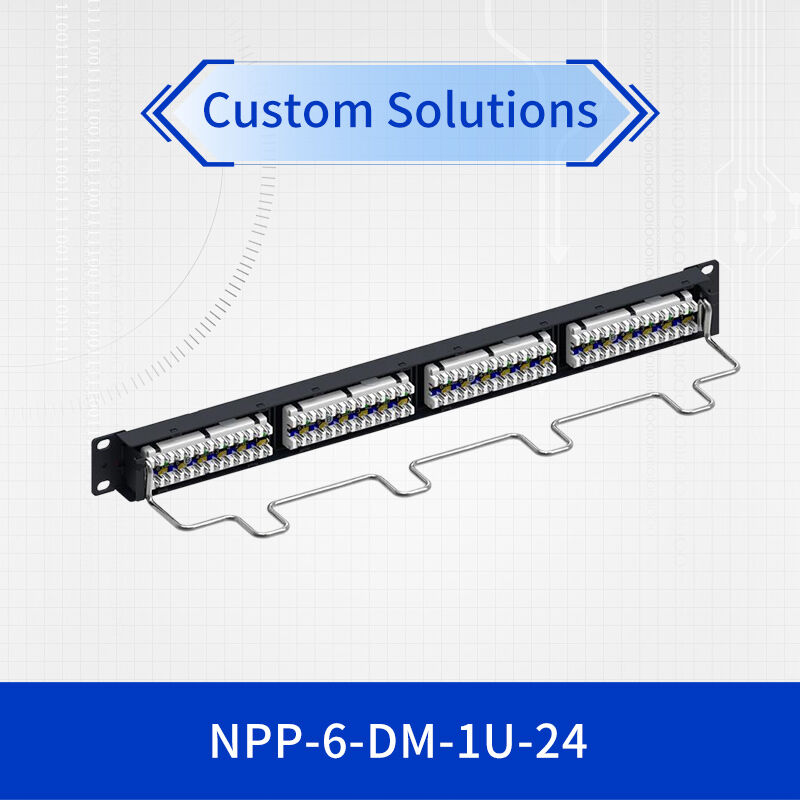

NETCONNECT Κατηγορία 6 Μη προστατευμένο πάνελ μονάδας διανομής, 1U, 24 θύρα
Επισκόπηση του προϊόντος
Το NETCONNECT αντιπροσωπεύει ένα υψηλής απόδοσης μη προστατευμένο πάνελ patch κατηγορίας 6 που έχει σχεδιαστεί για σύγχρονα περιβάλλοντα δικτύωσης επιχειρήσεων.Αυτή η μονάδα διανομής 1U που μπορεί να τοποθετηθεί σε ράκα παρέχει 24 θύρες αξιόπιστης συνδεσιμότητας, βελτιστοποιώντας παράλληλα τη χρήση του χώρου ράκαΣχεδιασμένο για να ανταποκρίνεται στα αυστηρά πρότυπα της βιομηχανίας, αυτό το πάνελ patch εξασφαλίζει σταθερή απόδοση τόσο για εφαρμογές παροχής δεδομένων όσο και για εφαρμογές παροχής ενέργειας.
Βασικά χαρακτηριστικά και οφέλη
Σχεδιασμός υψηλής πυκνότητας
Οι 24 θύρες σε ένα μόνο χώρο 1U μεγιστοποιούν την αποτελεσματικότητα των ράκ με παράλληλη διατήρηση της προσβασιμότητας για τη διαχείριση καλωδίων.
Παγκόσμια συμβατότητα
Υποστηρίζει τόσο στερεούς όσο και αγκάθιους αγωγούς από 22-24 AWG, φιλοξενώντας διάφορους τύπους καλωδίων.
Αύξηση της αντοχής
Διορίζεται για 750+ κύκλους εισαγωγής με νικελωμένες επαφές για μακροχρόνια αξιοπιστία.
Ενεργοποίηση μέσω Ethernet έτοιμη
Πλήρως συμβατή με την IEEE 802.3bt (τύπος 4) για εφαρμογές PoE υψηλής ισχύος.
Τεχνικές προδιαγραφές
| Προδιαγραφές | Λεπτομέρειες |
|---|---|
| Τύπος προϊόντος | Μη προστατευμένο πίνακα μονάδας διανομής, κατηγορία 6 |
| Διαμόρφωση λιμένων | 24 θύρες, χώρος ράφης 1U |
| Συμμόρφωση με τα πρότυπα | Ανάλογα με την περίπτωση, τα κράτη μέλη μπορούν να επιβάλλουν τα ακόλουθα μέτρα: |
| Τύπος λήξης | IDC (σύνδεση απομόνωσης με μετατόπιση) |
| Σχέδια καλωδίωσης | Τ568Α & Τ568Β |
| Συμβατό καλώδιο | 22-24 AWG, στερεά ή σε ράβδους |
| Μέγεθος (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Θερμοκρασία λειτουργίας | -10°C έως +60°C (14°F έως 140°F) |
| Ζωή εισαγωγής | 750+ κύκλοι ελάχιστο |
| Συμμόρφωση PoE | Συμβατό με το IEEE 802.3bt (τύπου 4) |
Δυναμικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Ηλεκτρική αντίσταση τάσης (συνδέσεις) | 1,000 Vac @ 60 Hz |
| Ηλεκτρική αντίσταση τάσης (οδηγούμενη επιφάνεια) | 1,500 Vac @ 60 Hz |
| Αντίσταση μόνωσης | 500 MΩ τουλάχιστον |
| Τρέχουσα αξιολόγηση | 1.5 A @ 20°C (68°F) |
| Δύναμη συγκράτησης της πρίζας | 133 N (29,9 lbf) ελάχιστο |
Συνιστώμενες εφαρμογές
- Υποδομή δικτύου επιχείρησης:Ιδανικό για κύρια πλαίσια διανομής και ενδιάμεσα πλαίσια διανομής σε εταιρικά περιβάλλοντα
- Εφαρμογές κέντρων δεδομένων:Κατάλληλο για το διαμέρισμα διακομιστών και το κέντρο δεδομένων με απαιτήσεις υψηλής πυκνότητας
- Δίκτυα που επιτρέπουν τη χρήση PoE:Υποστηρίζει εφαρμογές Power over Ethernet, συμπεριλαμβανομένων των IP καμερών, σημείων πρόσβασης και τηλεφώνων VoIP

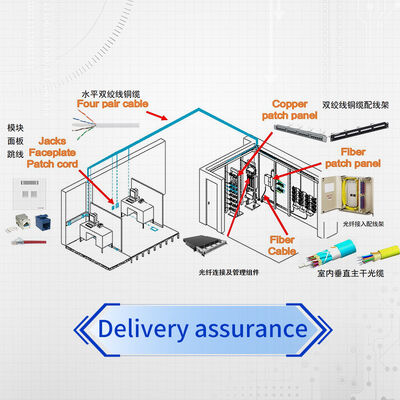

- Διαρθρωμένα συστήματα καλωδίωσης:Ιδανικό για εγκαταστάσεις δομημένης καλωδίωσης συμμορφούμενες με την TIA-568
- Δίκτυα εμπορικών κτιρίων:Σχεδιασμένα για κτίρια γραφείων, εκπαιδευτικές εγκαταστάσεις και περιβάλλοντα υγειονομικής περίθαλψης
Ιδιαιτερότητες εγκατάστασης και σχεδιασμού
Αυτό το πίνακα επικάλυψης κατηγορίας 6 διαθέτει ευθεία σχεδίαση πίνακα με ολοκληρωμένη διαχείριση καλωδίων, διευκολύνοντας την οργανωμένη εγκατάσταση σε τυπικά ράφια 19 ιντσών.Η θερμοπλαστική κατασκευή με ανθεκτική φλόγα εξασφαλίζει αντοχήΤο πάνελ υποστηρίζει τόσο τα συστήματα καλωδίωσης T568A όσο και τα συστήματα καλωδίωσης T568B, προσφέροντας ευελιξία για διάφορες απαιτήσεις εγκατάστασης.
Συμμόρφωση & Πιστοποιήσεις
- UL 94 V-0 Καθορισμός εύφλεκτης ικανότητας
- RoHS, UK RoHS και China RoHS Compliant
- Συμμόρφωση με το REACH SVHC
- Σύστημα διαχείρισης ποιότητας ISO 9001:2015
- Συμμόρφωση RCM (Ηλεκτρική Ασφάλεια & Τηλεπικοινωνίες)
Συχνές Ερωτήσεις
Τι είδη καλωδίων είναι συμβατά με αυτό το πάνελ;
Αυτή η μη προστατευόμενη μονάδα διανομής υποστηρίζει τόσο στερεούς όσο και ράβδους αγωγούς που κυμαίνονται από 22-24 AWG, με διάμετρο καλωδίων μεταξύ 0,762 mm (0,03in) και 1,168 mm (0,046in).
Υποστηρίζει αυτό το πάνελ για τα patches εφαρμογές Power over Ethernet;
Ναι, αυτό το πάνελ επικάλυψης κατηγορίας 6 συμμορφώνεται πλήρως με τις συστάσεις IEEE 802.3bt (τύπου 4) για την ασφαλή παροχή ενέργειας μέσω καλωδίων LAN όταν εγκατασταθεί σύμφωνα με τα βιομηχανικά πρότυπα.
Ποια είναι η αναμενόμενη διάρκεια ζωής αυτού του επιδέσμου;
Το πάνελ έχει χαρακτηριστεί για τουλάχιστον 750 κύκλους εισαγωγής με βύσματα συμμορφούμενα με την IEC 60603-7, εξασφαλίζοντας μακροχρόνια αξιοπιστία σε περιβάλλοντα που επανασχηματίζονται συχνά.
Σημειώσεις εγκατάστασης
- Διασφάλιση της κατάλληλης ανακούφισης από την πίεση του καλωδίου για τη διατήρηση της ακεραιότητας του τερματισμού
- Ακολουθήστε τις συστάσεις του κατασκευαστή για τη διαχείριση της ακτίνας κάμψης και του καλωδίου
- Ελέγχεται η συμβατότητα με την υπάρχουσα υποδομή καλωδίωσης πριν από την εγκατάσταση
- Διατήρηση κατάλληλου εύρους θερμοκρασίας λειτουργίας για βέλτιστη απόδοση
- Χρησιμοποιήστε τα κατάλληλα εργαλεία τερματισμού για να εξασφαλιστεί αξιόπιστη σύνδεση IDC
