NETCONNECT Κατηγορία 6A 24 Πίνακας επικάλυψης 1U για εγκαταστάσεις δικτύου υψηλής πυκνότητας
Λεπτομέρειες:
| Μάρκα: | Commscope |
| Αριθμό μοντέλου: | 760237032 |
| Έγγραφο: | 760237032 _ .pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| ANSI/TIA κατηγορία: | 6Α | Τύπος καλωδίου: | Αδιόρθωτος |
|---|---|---|---|
| Χρώμα: | Μαύρος | Τύπος αγωγού: | Στερεά | Απομεμονωμένος |
| Ενότητες, ποσότητα: | 4 | Στυλ πίνακα: | Ευθεία |
| Επισημαίνω: | Πίνακας διασύνδεσης Category 6A,επιτροπή μπαλωμάτων 24 λιμένων,Πίνακας διασύνδεσης 1U για τοποθέτηση σε rack |
||
Περιγραφή προϊόντων

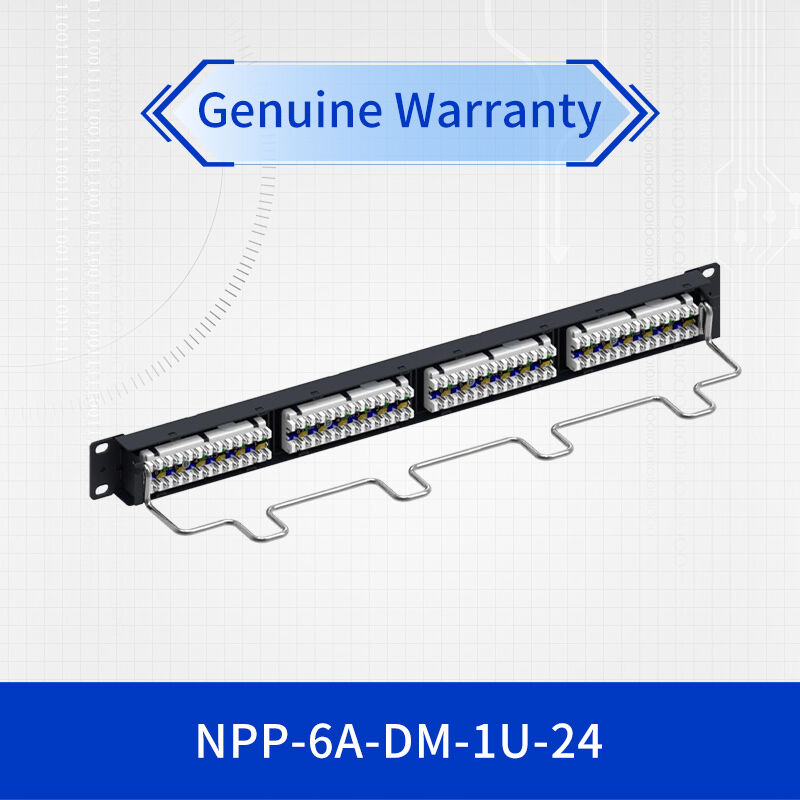

NETCONNECT Κατηγορία 6A Μη προστατευμένο πάνελ μονάδας διανομής, 1U, 24 θύρα
Επισκόπηση του προϊόντος
Το NETCONNECT αντιπροσωπεύει την επόμενη γενιά τεχνολογίας υψηλής απόδοσης κατηγορίας 6A χωρίς θωράκιση.η εν λόγω μονάδα διανομής 1U που τοποθετείται σε ράφι παρέχει εξαιρετικές επιδόσεις, διατηρώντας παράλληλα την συμβατότητα προς τα πίσω με τις υφιστάμενες υποδομές των κατηγοριών 6 και 5εΜε 24 θύρες σε ένα συμπαγές μοτίβο 1U, αυτό το patch panel βελτιστοποιεί τον χώρο των ράκ με παράλληλη εξασφάλιση αξιόπιστης συνδεσιμότητας για απαιτητικά περιβάλλοντα δικτύου.
Προηγμένα χαρακτηριστικά και οφέλη
Δυναμικό 10GbE
Υποστηρίζει 10 Gigabit Ethernet έως 100 μέτρα με εύρος ζώνης 500 MHz, υπερβαίνοντας τις απαιτήσεις κατηγορίας 6A.
Σχεδιασμός υψηλής πυκνότητας
24 θύρες σε ένα μόνο χώρο 1U μεγιστοποιούν την αποτελεσματικότητα των ράκ με παράλληλη διατήρηση ανώτερων δυνατοτήτων διαχείρισης καλωδίων.
Ενισχυμένη υποστήριξη PoE
Πλήρως συμβατό με το IEEE 802.3bt (τύπος 4) για εφαρμογές PoE++ υψηλής ισχύος έως 90W.
Υψηλότερη προστασία από εξωγήινη ακρόαση
Ο προηγμένος σχεδιασμός ελαχιστοποιεί την εξωγήινη διασταύρωση για αξιόπιστη απόδοση 10GbE σε εγκαταστάσεις υψηλής πυκνότητας.
Τεχνικές προδιαγραφές
| Προδιαγραφές | Λεπτομέρειες |
|---|---|
| Τύπος προϊόντος | Μη προστατευμένο πίνακα μονάδας διανομής, κατηγορία 6A |
| Κατηγορία επιδόσεων | Αξιολόγηση των επιπέδων και των επιπέδων |
| Διαμόρφωση λιμένων | 24 θύρες, χώρος ράφης 1U |
| Πρότυπα διαβίβασης | Αντικείμενο της παρούσας οδηγίας: |
| Τύπος λήξης | IDC (σύνδεση απομόνωσης με μετατόπιση) |
| Σχέδια καλωδίωσης | Τ568Α & Τ568Β |
| Συμβατό καλώδιο | 22-24 AWG, στερεά ή ράβδους (0,762 mm - 1,168 mm διάμετρος) |
| Μέγεθος (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Θερμοκρασία λειτουργίας | -10°C έως +60°C (14°F έως 140°F) |
| Ζωή εισαγωγής | 750+ κύκλοι ελάχιστο |
Δυναμικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Διάφραση ζώνης | 500 MHz (Αποτελεσματικότητα κατηγορίας 6A) |
| Υποστήριξη ταχύτητας δεδομένων | 10GBASE-T έως 100m, 1000BASE-T έως 100m |
| Ηλεκτρική αντίσταση τάσης | 1,000 Vac επαφή με επαφή, 1,500 Vac αγωγική επιφάνεια |
| Αντίσταση μόνωσης | 500 MΩ τουλάχιστον |
| Τρέχουσα αξιολόγηση | 1.5 A @ 20°C (68°F) |
| Δύναμη συγκράτησης της πρίζας | 133 N (29,9 lbf) ελάχιστο |
| Συμμόρφωση PoE | IEEE 802.3bt (τύπου 4) για παροχή ισχύος έως 90W |
Συνιστώμενες εφαρμογές
- Υποδομή δικτύου 10GbE:Ιδανικό για οριζόντια καλωδίωση που υποστηρίζει εφαρμογές Ethernet 10 Gigabit
- Κέντρα δεδομένων υψηλής πυκνότητας:Ιδανικό για δωμάτια διακομιστών και κέντρα δεδομένων που απαιτούν μέγιστη πυκνότητα θύρας με απόδοση 10GbE
- Δύναμη μέσω Ethernet Εφαρμογές:Υποστηρίζει εφαρμογές PoE++ υψηλής ισχύος, συμπεριλαμβανομένων των καμερών PTZ, σημείων πρόσβασης και λεπτών πελατών
- Δίκτυα πανεπιστημιούπολης επιχειρήσεων:Σχεδιασμένο για εταιρικά περιβάλλοντα που απαιτούν μελλοντική συνδεσιμότητα 10GbE
- Υγεία και Εκπαίδευση:Κατάλληλο για εφαρμογές με έντονο εύρος ζώνης σε ιατρικά περιβάλλοντα απεικόνισης και ψηφιακής μάθησης
Ιδιαιτερότητες εγκατάστασης και σχεδιασμού
Αυτό το πίνακα επικάλυψης κατηγορίας 6A διαθέτει ευθεία σχεδίαση πίνακα με ολοκληρωμένη διαχείριση καλωδίων, ειδικά σχεδιασμένη για τη διατήρηση της απόδοσης 10GbE σε εγκαταστάσεις υψηλής πυκνότητας.Η θερμοπλαστική κατασκευή με ανθεκτική στη φλόγα και το ατσάλινο πλαίσιο που καλύπτεται με σκόνη εξασφαλίζει αντοχή και αξιόπιστη απόδοσηΟ προηγμένος σχεδιασμός του πάνελ ελαχιστοποιεί την εξωγήινη διαπεραστική ομιλία, ένας κρίσιμος παράγοντας για τη διατήρηση της απόδοσης 10GBASE-T σε περιβάλλοντα καλωδίων.
Συμμόρφωση & Πιστοποιήσεις
- UL 94 V-0 Καθορισμός εύφλεκτης ικανότητας
- RoHS, UK RoHS και China RoHS Compliant
- Συμμόρφωση με το REACH SVHC
- Σύστημα διαχείρισης ποιότητας ISO 9001:2015
- Συμμόρφωση RCM (Ηλεκτρική Ασφάλεια & Τηλεπικοινωνίες)
- Πρότυπα ασφάλειας UL και cUL
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ των επιδόσεων της κατηγορίας 6 και της κατηγορίας 6Α;
Η κατηγορία 6A υποστηρίζει 10 Gigabit Ethernet έως 100 μέτρα με εύρος ζώνης 500 MHz, ενώ η κατηγορία 6 περιορίζεται σε 10GbE έως 55 μέτρα με εύρος ζώνης 250 MHz.Η κατηγορία 6A παρέχει ανώτερη απόδοση εξωγήινης διασταύρωσης για αξιόπιστο 10GbE σε εγκαταστάσεις υψηλής πυκνότητας.
Υποστηρίζει αυτή η συσκευή εφαρμογές PoE υψηλής ισχύος;
Ναι, αυτό το πάνελ επικάλυψης κατηγορίας 6A συμμορφώνεται πλήρως με τα πρότυπα IEEE 802.3bt (τύπου 4),υποστήριξη εφαρμογών PoE++ με παροχή ισχύος έως 90W ανά θύρα για απαιτητικές συσκευές όπως κάμερες PTZ και σημεία πρόσβασης υψηλών επιδόσεων.
Ποιοι τύποι καλωδίων είναι συμβατοί με αυτό το πάνελ επικάλυψης κατηγορίας 6Α;
Αυτή η μη προστατευμένη μονάδα διανομής υποστηρίζει τόσο στερεούς όσο και αγκάθιους αγωγούς που κυμαίνονται από 22-24 AWG, με διάμετρο καλωδίων μεταξύ 0,762 mm (0,03in) και 1,168 mm (0,046in),συμβατό με τυποποιημένη καλωδίωση κατηγορίας 6A.
Σημειώσεις εγκατάστασης
- Διασφάλιση του σωστού διαχωρισμού και δέσμης καλωδίων για τη διατήρηση των επιδόσεων των εξωγήινων διασταυρώσεων
- Χρήση συστατικών που έχουν πιστοποιηθεί κατηγορίας 6A σε όλο το κανάλι για εγγυημένη απόδοση 10GbE
- Ακολουθήστε τις συστάσεις του κατασκευαστή για τη διαχείριση της ακτίνας κάμψης και του καλωδίου
- Ελέγχουν τις κατάλληλες τεχνικές τερματισμού για τη διατήρηση των χαρακτηριστικών παρεμπόδισης
- Δοκιμή των εγκατεστημένων καναλιών για την επικύρωση των προδιαγραφών επιδόσεων κατηγορίας 6Α
