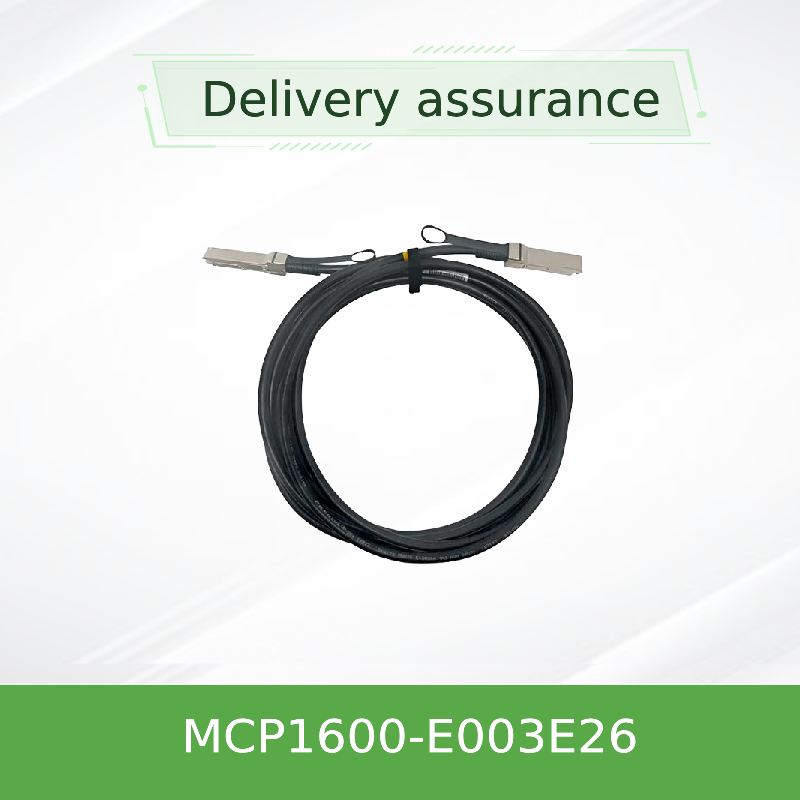

Καλώδιο Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive DAC – 3m, 26AWG, EDR InfiniBand
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E003E26 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 3 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
| Επισημαίνω: | Δικτυακό καλώδιο DAC Mellanox QSFP28 3m,Παθητικό καλώδιο InfiniBand 100Gb/s,Καλώδιο δικτύου EDR 26AWG |
||
Περιγραφή προϊόντων
Καλώδιο Mellanox MCP1600-E003E26 100Gb/s QSFP28 Παθητικό DAC
Παθητικό χάλκινο καλώδιο 3μ • 26 AWG • EDR InfiniBand • 100Gbps
Αξιόπιστη, οικονομικά αποδοτική διασύνδεση μικρής εμβέλειας για εφαρμογές EDR InfiniBand και Ethernet 100Gb/s. Φόρμα QSFP28 Hot-pluggable, χαμηλή κατανάλωση ενέργειας (<0.1W) και ισχυρή ακεραιότητα σήματος για περιβάλλοντα κέντρων δεδομένων και υπολογιστών υψηλών επιδόσεων.Επισκόπηση προϊόντος
Το Mellanox MCP1600-E003E26 είναι ένα παθητικό καλώδιο χαλκού άμεσης σύνδεσης (DAC) QSFP28 100Gb/s, σχεδιασμένο για διασυνδέσεις υψηλής πυκνότητας και χαμηλής καθυστέρησης. Διαθέτει τέσσερα ζεύγη χαλκού υψηλής ταχύτητας που λειτουργούν στα 25Gb/s ανά γραμμή, παρέχοντας συνολικό εύρος ζώνης 100Gb/s. Αυτό το καλώδιο 3 μέτρων χρησιμοποιεί μετρητή 26 AWG και τερματίζεται με βιομηχανικούς συνδετήρες QSFP28. Είναι πλήρως συμβατό με τα πρότυπα SFF-8665 και SFF-8636, εξασφαλίζοντας απρόσκοπτη διαλειτουργικότητα με μεταγωγείς Mellanox, προσαρμογείς και άλλα συστήματα με δυνατότητα QSFP28. Το περίβλημα LSZH (Low Smoke Zero Halogen) και η συμμόρφωση με RoHS το καθιστούν κατάλληλο για αναπτύξεις σε επιχειρησιακά και πράσινα κέντρα δεδομένων.
Βασικά Χαρακτηριστικά
Συνολικός ρυθμός δεδομένων 100Gb/s (4 × 25Gb/s)
- Φόρμα QSFP28, συμβατό με SFF-8665
- Παθητικός χαλκός - μηδενική κατανάλωση ενέργειας για διαμόρφωση σήματος
- Μονοπολική τάση τροφοδοσίας 3.3V (Vcc 3.135-3.465V)
- Θερμοκρασία λειτουργίας περιβλήματος 0°C έως 70°C
- Ρυθμός σφαλμάτων bit (BER) < 1E-15 με συστήματα Mellanox
- Hot-pluggable, διαχείριση I²C μέσω SFF-8636Περίβλημα LSZH, συμβατό με RoHS, PCB χωρίς μόλυβδο & αλογόνα
- Αυστηρός έλεγχος παραγωγής για αξιοπιστία εκτός συσκευασίας
- Περιορισμένη εγγύηση υλικού 1 έτους
- Τεχνολογία & Ακεραιότητα Σήματος
- Τα παθητικά χάλκινα καλώδια Mellanox χρησιμοποιούν κατασκευή από χαλκό twin-ax ακριβείας με βελτιστοποιημένο έλεγχο σύνθετης αντίστασης (ονομαστική 100Ω) για ελαχιστοποίηση της ανάκλασης σήματος και της διασταυρούμενης παρεμβολής. Κάθε γραμμή είναι ανεξάρτητα θωρακισμένη και το συνολικό καλώδιο έχει περίβλημα από υλικό LSZH για τη μείωση καπνού και τοξικών εκπομπών σε περίπτωση πυρκαγιάς. Η σειρά MCP1600 χαρακτηρίζεται για την καθυστέρηση διάδοσης (4.5 ns/m τυπική) και διατηρεί εξαιρετική απόδοση απώλειας επιστροφής και απώλειας εισαγωγής σε όλο το εύρος λειτουργίας 0-70°C. Η ενσωματωμένη EEPROM αποθηκεύει χαρακτηριστικά καλωδίου και πληροφορίες προϊόντος, επιτρέποντας στα συστήματα υποδοχής να διαμορφώνουν αυτόματα παραμέτρους για βέλτιστη απόδοση σύνδεσης.
Τυπικές Αναπτύξεις
Υπολογιστές Υψηλών Επιδόσεων (HPC):
Σύνδεση μεταγωγέων InfiniBand EDR με κόμβους υπολογιστών, συστήματα αποθήκευσης και συστοιχίες GPU.
- Leaf-Spine Κέντρου Δεδομένων:Διασυνδέσεις μικρής εμβέλειας από Top-of-Rack (ToR) σε μεταγωγείς spine σε δίκτυα Ethernet 100G.
- Επιχειρησιακή Δικτύωση Πυρήνα:Αξιόπιστες συνδέσεις κορμού εντός ή μεταξύ γειτονικών rack σε επιχειρησιακά κέντρα δεδομένων.
- Εργαστήρια Δοκιμών & Ανάπτυξης:Οικονομικά αποδοτικές, χαμηλής κατανάλωσης συνδέσεις για πρωτοτυποποίηση και επικύρωση απόδοσης.
- ΣυμβατότηταΤο MCP1600-E003E26 είναι συμβατό με οποιαδήποτε θύρα QSFP28/100G που συμμορφώνεται με τα πρότυπα SFF-8665 και SFF-8636. Έχει επικυρωθεί με μεταγωγείς Mellanox Spectrum™ και Quantum™, προσαρμογείς ConnectX® και DPU BlueField®. Λειτουργεί επίσης με μεταγωγείς και διακομιστές τρίτων κατασκευαστών που είναι εξοπλισμένοι με υποδοχές QSFP28, εφόσον η υποδοχή υποστηρίζει παθητικά χάλκινα DAC. Για βέλτιστη απόδοση BER, η Mellanox συνιστά τη χρήση αυτού του καλωδίου σε ολοκληρωμένα συστήματα Mellanox.
Προδιαγραφές
Παράμετρος
Ελάχ.
| Τυπ. | Μέγ. | Μονάδα | Τάση τροφοδοσίας (Vcc) | 3.135 |
|---|---|---|---|---|
| 3.3 | 3.465 | V | Τάση εισόδου δεδομένων | -- |
| -- | 3.6 | Μετρητής καλωδίου: | Κατανάλωση ενέργειας | -- |
| -- | 3.6 | Μετρητής καλωδίου: | Κατανάλωση ενέργειας | -- |
| -- | Μετρητής καλωδίου: | Μετρητής καλωδίου: | Θερμοκρασία λειτουργίας περιβλήματος | 0 |
| -- | 70 | Μετρητής καλωδίου: | Θερμοκρασία αποθήκευσης | 5 |
| -- | 85 | Μετρητής καλωδίου: | Χαρακτηριστική σύνθετη αντίσταση | 5 |
| -- | 85 | Μετρητής καλωδίου: | Χαρακτηριστική σύνθετη αντίσταση | 90 |
| 100 | 110 | Ω | Καθυστέρηση διάδοσης (ενημερωτική) | -- |
| 4.5 | Μετρητής καλωδίου: | ns/m | Μετρητής καλωδίου: | 26 AWG |
Μήκος καλωδίου:3 m (±50 mm)
Εξωτερική διάμετρος:9.4 ± 0.4 mm
Ελάχιστη ακτίνα κάμψης (μονή):47 mm
Ελάχιστη ακτίνα κάμψης (επαναλαμβανόμενη/συναρμολόγηση):94 mm
Σημείωση: Όλες οι προδιαγραφές βασίζονται στο φύλλο δεδομένων Mellanox MCP1600-E00xEyy. Παρακαλούμε επιβεβαιώστε πριν από την παραγγελία.Οδηγός Επιλογής (Σειρά MCP1600)
Αριθμός Μέρους
Μήκος
| AWG | Περίβλημα | Περιγραφή | MCP1600-E00AE30 | 0.5m |
|---|---|---|---|---|
| 30 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 | * Όλα τα καλώδια είναι συμβατά με RoHS, με PCB LF/HF και περίβλημα LSZH. | Πλεονεκτήματα |
| 30 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 | * Όλα τα καλώδια είναι συμβατά με RoHS, με PCB LF/HF και περίβλημα LSZH. | Πλεονεκτήματα |
| 30 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 | * Όλα τα καλώδια είναι συμβατά με RoHS, με PCB LF/HF και περίβλημα LSZH. | Πλεονεκτήματα |
| 30 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 | * Όλα τα καλώδια είναι συμβατά με RoHS, με PCB LF/HF και περίβλημα LSZH. | Πλεονεκτήματα |
| 26 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 | * Όλα τα καλώδια είναι συμβατά με RoHS, με PCB LF/HF και περίβλημα LSZH. | Πλεονεκτήματα |
| 26 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 | * Όλα τα καλώδια είναι συμβατά με RoHS, με PCB LF/HF και περίβλημα LSZH. | 4.0m |
| 26 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 | * Όλα τα καλώδια είναι συμβατά με RoHS, με PCB LF/HF και περίβλημα LSZH. | Πλεονεκτήματα |
| 26 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 | * Όλα τα καλώδια είναι συμβατά με RoHS, με PCB LF/HF και περίβλημα LSZH. | Πλεονεκτήματα |
Οικονομικά αποδοτικό:
Ο παθητικός σχεδιασμός εξαλείφει τους οπτικούς πομποδέκτες, μειώνοντας το συνολικό κόστος διασύνδεσης.
- Εξαιρετικά χαμηλή κατανάλωση ενέργειας:< 0.1W ανά σύνδεση, ιδανικό για κέντρα δεδομένων με ευαισθησία στην κατανάλωση ενέργειας.
- Μηδενική ποινή καθυστέρησης: Η άμεση χάλκινη διαδρομή αποφεύγει καθυστερήσεις επαναχρονισμού ή μετατροπής σήματος.
- Αξιόπιστη ακεραιότητα σήματος:Θωρακισμένα ζεύγη και ακριβής έλεγχος σύνθετης αντίστασης εξασφαλίζουν BER < 1E-15.
- Εύκολη ανάπτυξη:Hot-pluggable, προ-ελεγμένο και αυτόματα αναγνωριζόμενο από τα συστήματα υποδοχής.Περιβαλλοντική ευθύνη:
- Υλικά LSZH, RoHS και χωρίς αλογόνα υποστηρίζουν πρωτοβουλίες πράσινης πληροφορικής.Υπηρεσία & Υποστήριξη
- Η Hong Kong Starsurge Group παρέχει ολοκληρωμένη προ-πωλησιακή και μετα-πωλησιακή υποστήριξη για καλώδια Mellanox DAC. Οι υπηρεσίες περιλαμβάνουν:Τεχνική συμβουλευτική:
Επαλήθευση συμβατότητας, μέτρηση μήκους/διαμέτρου καλωδίου και συμβουλές ανάπτυξης.
Παγκόσμια logistics:
- Γρήγορη, παρακολουθούμενη παράδοση σε πάνω από 60 χώρες με ασφαλή συσκευασία.Εγγύηση:
- Περιορισμένη εγγύηση υλικού 1 έτους που καλύπτει επισκευή ή αντικατάσταση ανταλλακτικών.Υποστήριξη RMA:
- Προσαρμογείς Mellanox ConnectX®-5 / -6Συχνές Ερωτήσεις (FAQ)
- Ε: Ποιος είναι ο μέγιστος ρυθμός δεδομένων του MCP1600-E003E26;Α: 100Gb/s (4 γραμμές × 25Gb/s) - κατάλληλο για EDR InfiniBand και Ethernet 100G.
Ε: Είναι αυτό το καλώδιο συμβατό με μεταγωγείς μη-Mellanox;
Α: Ναι, οποιαδήποτε θύρα QSFP28 που συμμορφώνεται με τα SFF-8665 και SFF-8636 μπορεί να χρησιμοποιήσει αυτό το παθητικό DAC. Ωστόσο, για εγγυημένη απόδοση BER, η Mellanox συνιστά ολοκληρωμένα συστήματα Mellanox.
Ε: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;
Α: 0°C έως 70°C θερμοκρασία περιβλήματος. αποθήκευση από -40°C έως 85°C.
Ε: Απαιτεί αυτό το καλώδιο εξωτερική τροφοδοσία;
Α: Όχι, είναι παθητικό και αντλεί μόνο Vcc για την EEPROM (< 0.1W).
Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης;
Α: Μονή κάμψη: 47mm. επαναλαμβανόμενη/συναρμολόγηση κάμψης: 94mm (10 × εξωτερική διάμετρος).
ΠροφυλάξειςΜην λυγίζετε το καλώδιο πέρα από την καθορισμένη ελάχιστη ακτίνα κάμψης, ειδικά κοντά στον συνδετήρα (κάμψη συναρμολόγησης).
Αποφύγετε την έλξη ή την καταπόνηση του καλωδίου κατά την εγκατάσταση. χρησιμοποιήστε κατάλληλη διαχείριση καλωδίων.
Βεβαιωθείτε ότι η θύρα υποδοχής είναι συμβατή με QSFP28 και υποστηρίζει παθητικά χάλκινα DAC.
Αποθηκεύστε σε ξηρό, ελεγχόμενο περιβάλλον θερμοκρασίας εντός -40°C έως 85°C.
- Ελέγξτε τους συνδετήρες για βρωμιά ή ζημιά πριν την εισαγωγή. χρησιμοποιήστε εγκεκριμένα εργαλεία καθαρισμού εάν χρειάζεται.
- Σχετικά με την Hong Kong Starsurge Group
- Η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων, με γνώμονα την τεχνολογία. Ιδρύθηκε το 2008, η εταιρεία εξυπηρετεί πελάτες παγκοσμίως με προϊόντα που περιλαμβάνουν μεταγωγείς δικτύου, κάρτες δικτύου, ασύρματους σταθμούς πρόσβασης, ελεγκτές, καλώδια και σχετικό εξοπλισμό δικτύωσης. Με την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικών, η Starsurge υποστηρίζει κλάδους όπως η κυβέρνηση, η υγειονομική περίθαλψη, η βιομηχανία, η εκπαίδευση, ο χρηματοπιστωτικός τομέας και οι επιχειρήσεις. Η εταιρεία προσφέρει επίσης λύσεις IoT, συστήματα διαχείρισης δικτύων, προσαρμοσμένη ανάπτυξη λογισμικού, πολύγλωσση υποστήριξη και παγκόσμια παράδοση. Με προσέγγιση πελατοκεντρική, η Starsurge εστιάζει στην αξιόπιστη ποιότητα, την ανταποκριτική εξυπηρέτηση και τις προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματικές, επεκτάσιμες και αξιόπιστες δικτυακές υποδομές.
- Βασικά Στοιχεία
- Προϊόν:
Mellanox MCP1600-E003E26
Τύπος:
Παθητικό DAC, QSFP28
- Ρυθμός Δεδομένων:100 Gb/s (4×25G)
- Μήκος:3 m (26 AWG)
- Συμμόρφωση:SFF-8665, SFF-8636
- Περίβλημα:LSZH, RoHS
- Εγγύηση:1 έτος περιορισμένη
- Πίνακας ΣυμβατότηταςΜεταγωγείς Mellanox Quantum™ / Spectrum™
- Προσαρμογείς Mellanox ConnectX®-5 / -6Πλατφόρμες DPU BlueField®
Θύρες QSFP28 τρίτων κατασκευαστών (SFF-8665)
- InfiniBand EDR / Ethernet 100G
- Λίστα Ελέγχου Αγοραστή
- ✓ Επιβεβαίωση απαιτούμενου μήκους (3m, 26AWG)
- ✓ Επαλήθευση ότι η θύρα υποδοχής υποστηρίζει παθητικό χάλκινο DAC
- ✓ Έλεγχος εύρους θερμοκρασίας λειτουργίας (0-70°C)
✓ Διασφάλιση ότι το περίβλημα LSZH είναι κατάλληλο για το περιβάλλον σας
- ✓ Αίτηση πολιτικής RMA και διαθεσιμότητας αποθέματος
