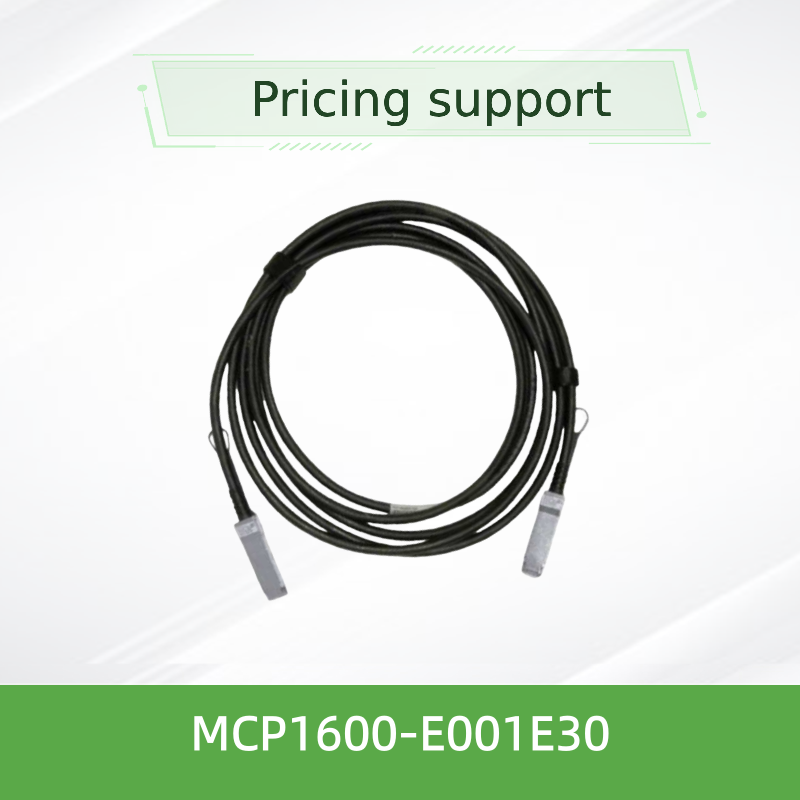

Καλώδιο Mellanox MCP1600-E001E30 100Gb/s QSFP28 Passive DAC – 1m, 30AWG, EDR InfiniBand
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MCP1600-E001E30 |
| Έγγραφο: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Τεχνολογία: | Infiniband |
| Τύπος: | καλώδιο Mellanox AOC | Μήκος καλωδίου: | 3 μέτρα |
| Ονομα: | Καλώδιο Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Καλώδ | Λέξη-κλειδί: | καλώδιο Mellanox DAC |
| Επισημαίνω: | Καλώδιο Mellanox QSFP28 DAC 100Gb/s,Παθητικό καλώδιο DAC 1m EDR InfiniBand,Καλώδιο Nvidia 30AWG με εγγύηση |
||
Περιγραφή προϊόντων
Επισκόπηση προϊόντος
Το Mellanox MCP1600-E001E30 είναι ένα παθητικό χάλκινο καλώδιο άμεσης σύνδεσης (DAC) QSFP28 100Gb/s, σχεδιασμένο για διασυνδέσεις υψηλής πυκνότητας και χαμηλής καθυστέρησης. Διαθέτει τέσσερα ζεύγη χαλκού υψηλής ταχύτητας που λειτουργούν στα 25Gb/s ανά γραμμή, παρέχοντας συνολικό εύρος ζώνης 100Gb/s. Αυτό το καλώδιο μήκους 1 μέτρου χρησιμοποιεί πάχος 30 AWG και είναι τερματισμένο με συνδετήρες QSFP28 βιομηχανικών προτύπων.
Πλήρως συμβατό με τα πρότυπα SFF-8665 και SFF-8636, εξασφαλίζοντας απρόσκοπτη διαλειτουργικότητα με μεταγωγείς Mellanox, προσαρμογείς και άλλα συστήματα με δυνατότητα QSFP28. Το περίβλημα LSZH (Low Smoke Zero Halogen) και η συμμόρφωση με RoHS το καθιστούν κατάλληλο για αναπτύξεις σε επιχειρηματικά και πράσινα κέντρα δεδομένων.
Βασικά Χαρακτηριστικά
- Συνολικός ρυθμός δεδομένων 100Gb/s (4 × 25Gb/s)
- Μορφή QSFP28, συμβατό με SFF-8665
- Παθητικός χαλκός – μηδενική κατανάλωση ενέργειας για διαμόρφωση σήματος
- Τάση τροφοδοσίας μονής τροφοδοσίας 3.3V (Vcc 3.135–3.465V)
- Θερμοκρασία λειτουργίας περιβλήματος 0°C έως 70°C
- Ρυθμός σφαλμάτων bit (BER)< 1E-15 με συστήματα Mellanox
- Εν θερμώ σύνδεση, διαχείριση I²C μέσω SFF-8636
- Περίβλημα LSZH, συμβατό με RoHS, PCB χωρίς μόλυβδο & αλογόνα
- Αυστηρός έλεγχος παραγωγής για αξιοπιστία εκτός συσκευασίας
- Περιορισμένη εγγύηση υλικού 1 έτους
Τεχνολογία & Ακεραιότητα Σήματος
Τα παθητικά χάλκινα καλώδια Mellanox χρησιμοποιούν κατασκευή ακριβείας από χαλκό twin-ax με βελτιστοποιημένο έλεγχο σύνθετης αντίστασης (ονομαστική 100Ω) για ελαχιστοποίηση της ανάκλασης σήματος και της διασταυρούμενης παρεμβολής. Κάθε γραμμή είναι ανεξάρτητα θωρακισμένη και το συνολικό καλώδιο έχει περίβλημα από υλικό LSZH για τη μείωση καπνού και τοξικών εκπομπών σε περίπτωση πυρκαγιάς.
Η σειρά MCP1600 χαρακτηρίζεται για την καθυστέρηση διάδοσης (4.5 ns/m τυπική) και διατηρεί εξαιρετική απόδοση απώλειας επιστροφής και απώλειας εισαγωγής σε όλο το εύρος λειτουργίας 0–70°C. Η ενσωματωμένη EEPROM αποθηκεύει χαρακτηριστικά καλωδίου και πληροφορίες προϊόντος, επιτρέποντας στα συστήματα υποδοχής να διαμορφώνουν αυτόματα παραμέτρους για βέλτιστη απόδοση σύνδεσης.
Τυπικές Αναπτύξεις
- Υπολογιστική Υψηλής Απόδοσης (HPC):Σύνδεση μεταγωγέων InfiniBand EDR με κόμβους υπολογιστών, συστήματα αποθήκευσης και συστοιχίες GPU
- Leaf-Spine Κέντρου Δεδομένων:Διασυνδέσεις μικρής εμβέλειας από top-of-rack (ToR) σε μεταγωγείς spine σε δίκτυα Ethernet 100G
- Δικτύωση Πυρήνα Επιχειρήσεων:Αξιόπιστες συνδέσεις κορμού εντός ή μεταξύ γειτονικών ραφιών σε κέντρα δεδομένων επιχειρήσεων
- Εργαστήρια Δοκιμών & Ανάπτυξης:Οικονομικά αποδοτικές, χαμηλής ισχύος συνδέσεις για πρωτοτυποποίηση και επικύρωση απόδοσης
Συμβατότητα
Το MCP1600-E001E30 είναι συμβατό με οποιαδήποτε θύρα QSFP28/100G που συμμορφώνεται με τα πρότυπα SFF-8665 και SFF-8636. Έχει επικυρωθεί με μεταγωγείς Mellanox Spectrum™ και Quantum™, προσαρμογείς ConnectX® και DPU BlueField®. Λειτουργεί επίσης με μεταγωγείς και διακομιστές τρίτων κατασκευαστών που είναι εξοπλισμένοι με υποδοχές QSFP28, εφόσον η υποδοχή υποστηρίζει παθητικά χάλκινα DAC.
Προδιαγραφές
| Παράμετρος | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
|---|---|---|---|---|
| Τάση τροφοδοσίας (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Τάση εισόδου δεδομένων | -0.3 | — | 3.6 | V |
| Τάση εισόδου ελέγχου | -0.3 | — | 3.6 | V |
| Κατανάλωση ενέργειας | — | — | 0.1 | W |
| Θερμοκρασία λειτουργίας περιβλήματος | 0 | — | 70 | °C |
| Θερμοκρασία αποθήκευσης | -40 | — | 85 | °C |
| Σχετική υγρασία λειτουργίας | 5 | — | 85 | % |
| Χαρακτηριστική σύνθετη αντίσταση | 90 | 100 | 110 | Ω |
| Καθυστέρηση διάδοσης (ενημερωτική) | — | 4.5 | — | ns/m |
Πάχος καλωδίου:30 AWG
Μήκος καλωδίου:1 m (±25 mm)
Εξωτερική διάμετρος:7.1 ± 0.35 mm
Ελάχιστη ακτίνα κάμψης (μονή):35.5 mm
Ελάχιστη ακτίνα κάμψης (επαναλαμβανόμενη/συναρμολόγηση):71 mm
Μήκος καλωδίου:1 m (±25 mm)
Εξωτερική διάμετρος:7.1 ± 0.35 mm
Ελάχιστη ακτίνα κάμψης (μονή):35.5 mm
Ελάχιστη ακτίνα κάμψης (επαναλαμβανόμενη/συναρμολόγηση):71 mm
Σημείωση: Όλες οι προδιαγραφές βασίζονται στο φύλλο δεδομένων Mellanox MCP1600-E00xxEyy. Παρακαλούμε επιβεβαιώστε πριν από την παραγγελία.
Οδηγός Επιλογής (Σειρά MCP1600)
| Αριθμός Μέρους | Μήκος | AWG | Περίβλημα | Περιγραφή |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 (αυτό το μοντέλο) |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Μαύρο, EDR, 100Gb/s QSFP28 |
* Όλα τα καλώδια είναι συμβατά με RoHS, με PCB LF/HF και περίβλημα LSZH.
Πλεονεκτήματα
- Οικονομικά αποδοτικό:Ο παθητικός σχεδιασμός εξαλείφει τους οπτικούς πομποδέκτες, μειώνοντας το συνολικό κόστος διασύνδεσης
- Εξαιρετικά χαμηλή ισχύς: < 0.1W ανά σύνδεση, ιδανικό για κέντρα δεδομένων ευαίσθητα στην ισχύ
- Μηδενική ποινή καθυστέρησης:Η άμεση χάλκινη διαδρομή αποφεύγει καθυστερήσεις επαναχρονισμού ή μετατροπής σήματος
- Αξιόπιστη ακεραιότητα σήματος:Θωρακισμένα ζεύγη και ακριβής έλεγχος σύνθετης αντίστασης εξασφαλίζουν BER< 1E-15
- Εύκολη ανάπτυξη:Εν θερμώ σύνδεση, προ-ελεγμένο και αυτόματα αναγνωρισμένο από τα συστήματα υποδοχής
- Περιβαλλοντική ευθύνη:Υλικά LSZH, RoHS και χωρίς αλογόνα υποστηρίζουν πρωτοβουλίες πράσινης πληροφορικής
Συχνές Ερωτήσεις (FAQ)
Ε: Ποιος είναι ο μέγιστος ρυθμός δεδομένων του MCP1600-E001E30;
Α: 100Gb/s (4 γραμμές × 25Gb/s) – κατάλληλο για EDR InfiniBand και Ethernet 100G.
Ε: Είναι αυτό το καλώδιο συμβατό με μεταγωγείς μη-Mellanox;
Α: Ναι, οποιαδήποτε θύρα QSFP28 που συμμορφώνεται με τα SFF-8665 και SFF-8636 μπορεί να χρησιμοποιήσει αυτό το παθητικό DAC. Ωστόσο, για εγγυημένη απόδοση BER, η Mellanox συνιστά συστήματα Mellanox από άκρο σε άκρο.
Ε: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;
Α: 0°C έως 70°C θερμοκρασία περιβλήματος· αποθήκευση από -40°C έως 85°C.
Ε: Απαιτεί αυτό το καλώδιο εξωτερική τροφοδοσία;
Α: Όχι, είναι παθητικό και αντλεί μόνο Vcc για την EEPROM (< 0.1W).Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης;
Α: Μονή κάμψη: 35.5mm· επαναλαμβανόμενη/συναρμολόγηση κάμψης: 71mm (10× εξωτερική διάμετρος).
Προφυλάξεις
Μην λυγίζετε το καλώδιο πέρα από την καθορισμένη ελάχιστη ακτίνα κάμψης, ειδικά κοντά στον συνδετήρα (κάμψη συναρμολόγησης)
- Αποφύγετε την έλξη ή την καταπόνηση του καλωδίου κατά την εγκατάσταση· χρησιμοποιήστε κατάλληλη διαχείριση καλωδίων
- Βεβαιωθείτε ότι η θύρα υποδοχής είναι συμβατή με QSFP28 και υποστηρίζει παθητικά χάλκινα DAC
- Αποθηκεύστε σε ξηρό, ελεγχόμενο περιβάλλον θερμοκρασίας εντός -40°C έως 85°C
- Ελέγξτε τους συνδετήρες για βρωμιά ή ζημιά πριν την εισαγωγή· χρησιμοποιήστε εγκεκριμένα εργαλεία καθαρισμού εάν χρειάζεται
- Σχετικά με την Hong Kong Starsurge Group
Η Hong Kong Starsurge Group Co., Limited είναι ένας τεχνολογικά προσανατολισμένος πάροχος δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων. Ιδρύθηκε το 2008, η εταιρεία εξυπηρετεί πελάτες παγκοσμίως με προϊόντα που περιλαμβάνουν μεταγωγείς δικτύου, κάρτες δικτύου, ασύρματους σταθμούς πρόσβασης, ελεγκτές, καλώδια και σχετικό δικτυακό εξοπλισμό.
Με την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικής υποστήριξης, η Starsurge υποστηρίζει κλάδους όπως η κυβέρνηση, η υγειονομική περίθαλψη, η βιομηχανία, η εκπαίδευση, τα χρηματοοικονομικά και οι επιχειρήσεις. Η εταιρεία προσφέρει επίσης λύσεις IoT, συστήματα διαχείρισης δικτύου, προσαρμοσμένη ανάπτυξη λογισμικού, πολύγλωσση υποστήριξη και παγκόσμια παράδοση.
Βασικά Στοιχεία
Προϊόν:
Mellanox MCP1600-E001E30Τύπος:
Παθητικό DAC, QSFP28Ρυθμός Δεδομένων:
100 Gb/s (4×25G)Μήκος:
1 m (30 AWG)Συμμόρφωση:
SFF-8665, SFF-8636Περίβλημα:
LSZH, RoHSΕγγύηση:
Περιορισμένη 1 έτους Πίνακας Συμβατότητας
Παθητικό DAC, QSFP28Ρυθμός Δεδομένων:
100 Gb/s (4×25G)Μήκος:
1 m (30 AWG)Συμμόρφωση:
SFF-8665, SFF-8636Περίβλημα:
LSZH, RoHSΕγγύηση:
Περιορισμένη 1 έτους Πίνακας Συμβατότητας
Μεταγωγείς Mellanox Quantum™ / Spectrum™
- Προσαρμογείς Mellanox ConnectX®-5 / -6
- Πλατφόρμες DPU BlueField®
- Θύρες QSFP28 τρίτων κατασκευαστών (SFF-8665)
- InfiniBand EDR / Ethernet 100G
- Λίστα Ελέγχου Αγοραστή
✓ Επιβεβαίωση απαιτούμενου μήκους (1m, 30AWG)
- ✓ Επαλήθευση ότι η θύρα υποδοχής υποστηρίζει παθητικά χάλκινα DAC
- ✓ Έλεγχος εύρους θερμοκρασίας λειτουργίας (0–70°C)
- ✓ Διασφάλιση ότι το περίβλημα LSZH είναι κατάλληλο για το περιβάλλον σας
- ✓ Αίτηση πολιτικής RMA και διαθεσιμότητας αποθέματος
