NVIDIA Mellanox MQM9790-NS2R 64-Port NDR 400Gb/s InfiniBand Router. 51.2Tb/s Εξοπλισμός με προηγμένες δυνατότητες δρομολόγησης.
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MQM9790-NS2R (920-9B210-00RN-0D0) |
| Έγγραφο: | MQM9700 series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MQM9790-NS2R | ρυθμό μετάδοσης: | 10/100/1000Mbps |
|---|---|---|---|
| λιμάνια: | 48 | Λειτουργία: | LACP, στοιβάζοντας, υποστήριξη VLAN |
| Τεχνολογία: | Infiniband | Προσδιορισμός: | Χωρίς διοίκηση |
| Εμπορικό σήμα: | Mellanox | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| Επισημαίνω: | Nvidia Mellanox 400Gb/s InfiniBand δρομολογητής,Διακόπτης InfiniBand NDR 64 θυρών,51Διακόπτης δικτύου διαπερατότητας.2Tb/s |
||
Περιγραφή προϊόντων

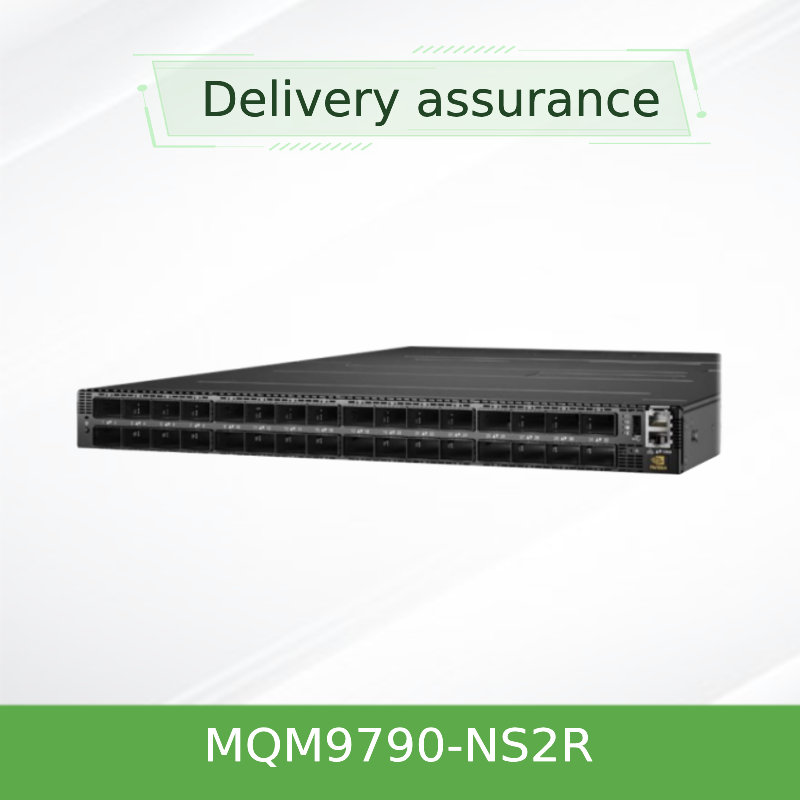

NVIDIA Mellanox MQM9790-NS2R Δρομολογητής InfiniBand 64 θυρών NDR 400Gb/s
Δρομολογητής InfiniBand υψηλής απόδοσης που παρέχει 64 θύρες πλήρους αμφίδρομης εύρους ζώνης 400Gb/s με απόδοση 51,2Tb/s και προηγμένες δυνατότητες δρομολόγησης για μεγάλης κλίμακας υποδομές HPC και AI.
Επισκόπηση προϊόντος
Το MQM9790-NS2R είναι ένας διαχειριζόμενος δρομολογητής της σειράς NVIDIA Quantum-2, με 64 θύρες QSFP56 που λειτουργούν στα 400Gb/s ανά θύρα. Σε αντίθεση με τους τυπικούς διακόπτες, αυτό το μοντέλο προσφέρει προηγμένη λειτουργικότητα δρομολόγησης, συμπεριλαμβανομένης της δρομολόγησης υποδικτύων InfiniBand, της απομόνωσης κίνησης και του διαχωρισμού δικτύου πολλαπλών ενοικιαστών. Με ροή αέρα C2P (πίσω προς εμπρός), είναι ιδανικό για ράφια κέντρων δεδομένων που απαιτούν διαμορφώσεις ψυχρής ψευδολοξής στο πίσω μέρος.
Ο ενσωματωμένος διπύρηνος επεξεργαστής x86 εκτελεί το MLNX-OS, επιτρέποντας την ολοκληρωμένη διαχείριση εντός της συσκευής, συμπεριλαμβανομένου του ενσωματωμένου διαχειριστή υποδικτύων και προηγμένων πρωτοκόλλων δρομολόγησης για μεγάλης κλίμακας υποδομές.
Βασικά χαρακτηριστικά
- 64 θύρες 400Gb/s: Πλήρες αμφίδρομο εύρος ζώνης με συνδέσεις QSFP56
- Απόδοση 51,2Tb/s: Μη μπλοκάρισμα συνολικής χωρητικότητας μεταγωγής με εξαιρετικά χαμηλή καθυστέρηση
- Προηγμένη δρομολόγηση InfiniBand: Δρομολόγηση υποδικτύων, απομόνωση κίνησης και διαχωρισμός πολλαπλών ενοικιαστών
- Υπολογισμός εντός δικτύου (SHARP v3): Επιτάχυνση υλικού για συλλογικές εκφορτώσεις μειώνει τον χρόνο λειτουργίας MPI
- Διαχείριση με MLNX-OS: Ενσωματωμένος διπύρηνος επεξεργαστής x86 με 8GB RAM και 32GB SSD
- 1+1 εφεδρικά τροφοδοτικά & ανεμιστήρες: Τροφοδοτικά 80 Gold+ με δυνατότητα εναλλαγής εν λειτουργία και ροή αέρα C2P
- Υψηλή απόδοση: Κατανάλωση ενέργειας κατά ATIS μόλις 180W όταν είναι πλήρως φορτωμένο
Δυνατότητες δρομολογητή
Το MQM9790-NS2R παρέχει προηγμένες δυνατότητες δρομολόγησης InfiniBand πέρα από την τυπική μεταγωγή:
- Δρομολόγηση από υποδίκτυο σε υποδίκτυο για πολυεπίπεδες υποδομές
- Απομόνωση κίνησης και υποστήριξη εικονικών υποδομών
- Διαχωρισμός δικτύου πολλαπλών ενοικιαστών
- Βελτιωμένοι πίνακες προώθησης για αναπτύξεις μεγάλης κλίμακας
- Ενσωμάτωση με UFM για διαχείριση πολιτικών δρομολόγησης
Κατεύθυνση ροής αέρα
Αυτό το μοντέλο διαθέτει ροή αέρα C2P (πίσω προς εμπρός), αντλώντας ψυχρό αέρα από το πίσω μέρος και αποβάλλοντας ζεστό αέρα από το μπροστινό μέρος. Για ψύξη από εμπρός προς τα πίσω, παραγγείλετε το μοντέλο MQM9790-NS2F.

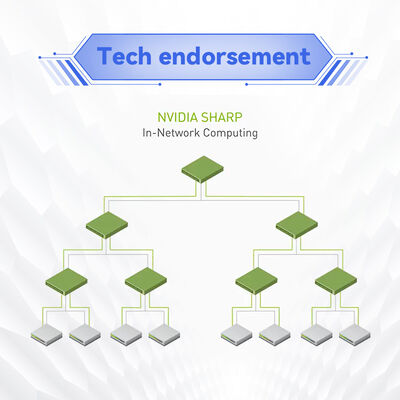

Υπολογισμός εντός δικτύου με SHARP v3
Η τεχνολογία NVIDIA SHARP v3 επιτρέπει στον δρομολογητή να εκτελεί συλλογικές λειτουργίες όπως μειώσεις MPI απευθείας εντός της υποδομής δικτύου, μειώνοντας δραστικά τον χρόνο λειτουργίας MPI και απελευθερώνοντας πυρήνες CPU για υπολογισμούς εφαρμογών.
Τυπικές αναπτύξεις
- Συστάδες HPC μεγάλης κλίμακας: Διασύνδεση πολλαπλών υποδικτύων σε περιβάλλοντα υπολογιστών petascale
- Υποδομή AI πολλαπλών ενοικιαστών: Απομόνωση δικτύου για φόρτους εργασίας εκπαίδευσης και εξαγωγής συμπερασμάτων AI
- Δρομολόγηση Spine σε υποδομές Fat-Tree: Επίπεδο δρομολόγησης μεταξύ των διακοπτών Leaf σε μεγάλα δίκτυα InfiniBand
- Επιχειρηματικά κέντρα δεδομένων: Φόρτοι εργασίας αποθήκευσης, βάσεων δεδομένων και υπολογιστών υψηλής απόδοσης
- Υποδομές Cloud και Bare-Metal: Περιβάλλοντα πολλαπλών ενοικιαστών που απαιτούν υποδομές υψηλού εύρους ζώνης και χαμηλής καθυστέρησης
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μοντέλο | MQM9790-NS2R |
| Σειρά | NVIDIA Quantum-2 |
| Τύπος προϊόντος | Δρομολογητής InfiniBand |
| Θύρες | 64 x QSFP56 (NDR 400Gb/s) |
| Συνολική απόδοση | 51,2Tb/s (μη μπλοκάρισμα) |
| Καθυστέρηση | Κάτω από 90ns (από θύρα σε θύρα) |
| ASIC μεταγωγής | NVIDIA Quantum-2 NDR |
| Επεξεργαστής | Intel x86 διπύρηνος |
| Μνήμη συστήματος | 8GB RAM, 32GB SSD |
| Τροφοδοτικά | 1+1 εφεδρικά, με δυνατότητα εναλλαγής εν λειτουργία, 100-240VAC |
| Τυπική ισχύς (ATIS) | 180W - 200W (πλήρως φορτωμένο) |
| Ψύξη | C2P (πίσω προς εμπρός), ανεμιστήρες με δυνατότητα εναλλαγής εν λειτουργία |
| Μορφή | 1U rackmount |
| Βάρος | 12,5 kg (περίπου) |
Βασικά στοιχεία
Θύρες64 x NDR 400Gb/s
Απόδοση51,2Tb/s
ΚαθυστέρησηΚάτω από 90ns
ΤύποςΔρομολογητής
Ροή αέραC2P (Πίσω προς Εμπρός)
Ισχύς (ATIS)180W - 200W
Συμβατότητα
Πλήρως συμβατό με προσαρμογείς NVIDIA Mellanox ConnectX (NDR, HDR, EDR, FDR), καλώδια LinkX και πομποδέκτες. Συμμορφώνεται με τις προδιαγραφές IBTA 1.4 και 1.3, με προς τα πίσω συμβατότητα με τεχνολογίες HDR (200Gb/s) και EDR (100Gb/s).
Οδηγός επιλογής
| Αριθμός παραγγελίας | Περιγραφή | Ροή αέρα | Τύπος |
|---|---|---|---|
| MQM9700-NS2F | Διακόπτης InfiniBand 400Gb/s 1U, 64 QSFP56 | P2C (εμπρός προς πίσω) | Διακόπτης |
| MQM9700-NS2R | Διακόπτης InfiniBand 400Gb/s 1U, 64 QSFP56 | C2P (πίσω προς εμπρός) | Διακόπτης |
| MQM9790-NS2F | Δρομολογητής InfiniBand 400Gb/s 1U, 64 QSFP56 | P2C (εμπρός προς πίσω) | Δρομολογητής |
| MQM9790-NS2R | Δρομολογητής InfiniBand 400Gb/s 1U, 64 QSFP56 | C2P (πίσω προς εμπρός) | Δρομολογητής |
Πλεονεκτήματα
- Κορυφαία απόδοση 51,2Tb/s σε συμπαγές πλαίσιο 1U
- Η προηγμένη δρομολόγηση επιτρέπει υποδομές πολλαπλών υποδικτύων και απομόνωση ενοικιαστών
- Η υψηλή πυκνότητα θυρών μειώνει το αποτύπωμα της υποδομής και τα λειτουργικά έξοδα
- Προς τα πίσω συμβατό με τεχνολογίες HDR και EDR
- Βελτιωμένη τηλεμετρία με UFM για πληροφορίες δικτύου σε πραγματικό χρόνο
- Βελτιστοποιημένη ροή αέρα C2P για αποτελεσματική διαχείριση θερμότητας
Λίστα ελέγχου αγοραστή
✔ Επιβεβαιώστε την κατεύθυνση ροής αέρα (C2P πίσω προς εμπρός για αυτό το μοντέλο)
✔ Επαληθεύστε την τάση εισόδου τροφοδοσίας (100-240VAC)
✔ Επιλέξτε δρομολογητή (MQM9790) ή διακόπτη (MQM9700) με βάση τις ανάγκες δρομολόγησης
✔ Επιλέξτε τα κατάλληλα καλώδια ή οπτικά QSFP56
✔ Ελέγξτε τη συμβατότητα βάθους ραφιού (590,6mm / 27")
✔ Σχεδιάστε για απόσταση 1U και κενό ψύξης
✔ Σχεδιάστε την τοπολογία δρομολόγησης για αναπτύξεις πολλαπλών υποδικτύων
Συχνές ερωτήσεις
Ποια είναι η διαφορά μεταξύ MQM9790-NS2R και MQM9700-NS2R;
Το MQM9790 είναι ένας δρομολογητής InfiniBand με προηγμένες δυνατότητες δρομολόγησης, ενώ το MQM9700 είναι ένας τυπικός διακόπτης. Και τα δύο μοιράζονται την ίδια πλατφόρμα υλικού, αλλά το MQM9790 υποστηρίζει δρομολόγηση υποδικτύων και διαχωρισμό πολλαπλών ενοικιαστών.
Ποια είναι η διαφορά μεταξύ MQM9790-NS2R και MQM9790-NS2F;
Η μόνη διαφορά είναι η κατεύθυνση ροής αέρα. Το NS2F έχει ροή αέρα P2C (εμπρός προς πίσω), ενώ το NS2R έχει ροή αέρα C2P (πίσω προς εμπρός). Όλες οι άλλες προδιαγραφές είναι πανομοιότυπες.
Μπορεί αυτός ο δρομολογητής να χρησιμοποιηθεί με προσαρμογείς HDR ή EDR;
Ναι, η σειρά Quantum-2 είναι προς τα πίσω συμβατή με τεχνολογίες InfiniBand HDR (200Gb/s) και EDR (100Gb/s).
