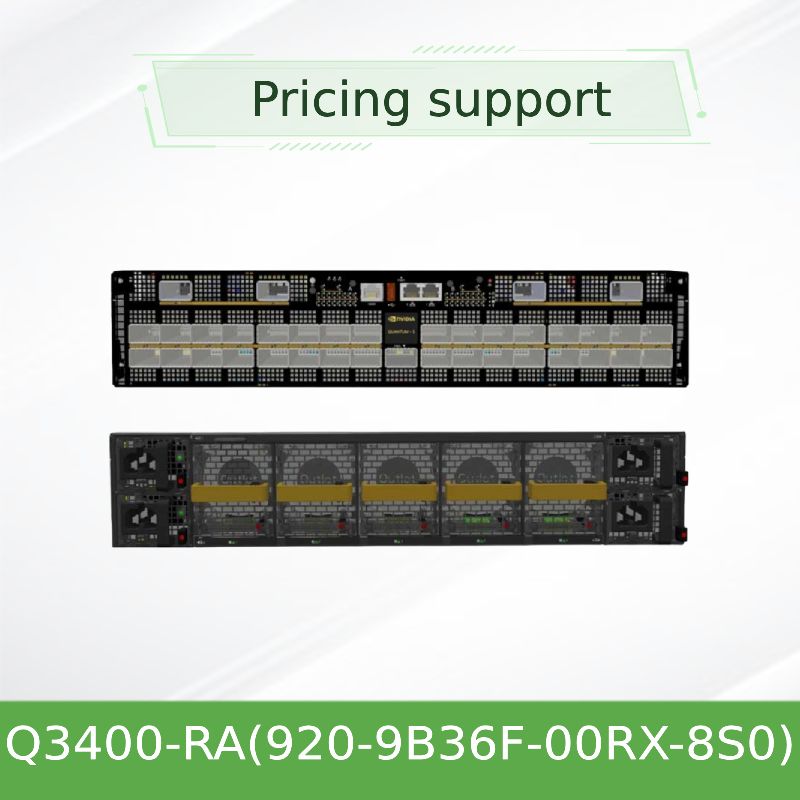

Διακόπτης σπονδυλικής στήλης NVIDIA Q3400-RA: Παροχή ροής 115,2 Tb/s για Κέντρα δεδομένων με δυνατότητα κλιμάκωσης
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | Q3400-RA (920-9B36F-00RX-8S0) |
| Έγγραφο: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | Q3400-RA 920-9B36F-00RX-8S0 | ρυθμό μετάδοσης: | 800GB |
|---|---|---|---|
| λιμάνια: | 72 | Λειτουργία: | LACP, στοιβάζοντας, υποστήριξη VLAN |
| Τεχνολογία: | Infiniband | Μέγιστη ταχύτητα: | Xdr |
| Πακέτο μεταφοράς: | Συσκευασία | Προσδιορισμός: | 43.6*433.2*590.6 mm |
| Εμπορικό σήμα: | Mellanox | Προέλευση: | Κίνα |
| Επισημαίνω: | NVIDIA Q3400-RA Spine Switch,NVIDIA Spine Switch 115.2 Tb/s,με εγγύηση |
||
Περιγραφή προϊόντων
Διακόπτης σπονδυλικής στήλης NVIDIA Q3400-RA: Παροχή ροής 115,2 Tb/s για Κέντρα δεδομένων με δυνατότητα κλιμάκωσης
Το NVIDIA Q3400-RA είναι ένα σύστημα μεταγωγής XDR InfiniBand υψηλής ακτινοβολίας 800 Gb/s που τροφοδοτείται από το NVIDIA Quantum-3 ASIC. Σχεδιασμένο για τα πιο απαιτητικά περιβάλλοντα AI και HPC, το πλαίσιο 4U παρέχει 144 θύρες σε 72 κλωβούς OSFP, επιτρέποντας τεράστιες τοπολογίες λίπους δύο επιπέδων που υποστηρίζουν έως και 10.368 ConnectX-8 NIC. Με ενσωματωμένο SHARPv3, προσαρμοστική δρομολόγηση και απομόνωση απόδοσης, το Q3400-RA είναι το ιδανικό δομικό στοιχείο σπονδυλικής στήλης για κέντρα δεδομένων επόμενης γενιάς.
Βασικές Προδιαγραφές
- 144 θύρες XDRπάνω από 72 κλουβιά ΟΣΦΠ
- 115,2 Tb/sσυνολική ικανότητα μεταγωγής
- 4Uπαράγοντας μορφής βελτιστοποιημένος για rack
- 8 × PSUπλεονάζοντα, εναλλάξιμα τροφοδοτικά
- Έτοιμο για UFMΔιαχείριση εντός ζώνης FNM
Βασικά Χαρακτηριστικά
- Θύρες υψηλής πυκνότητας 800 Gb/s:144 θύρες XDR (200 Gb/s ανά λωρίδα) σε 72 κλωβούς OSFP, που υποστηρίζουν οπτικά 400G και 800G
- Quantum-3 ASIC:Αιχμής SerDes 200G, SHARPv3 για συλλογική επιτάχυνση και προηγμένους υπολογιστές εντός δικτύου
- Μη αποκλεισμός 115,2 Tb/s:Εύρος ζώνης πλήρους διχοτόμησης με ντετερμινιστικό χαμηλό λανθάνοντα χρόνο, ιδανικό για μαζικά παράλληλη εκπαίδευση AI
- Περιττό και με δυνατότητα εναλλαγής:8 τροφοδοτικά (ροή αέρα C2P) και 10 ανεμιστήρες. N+1 πλεονασμός με αντικατάσταση μηδενικού χρόνου διακοπής λειτουργίας
- Θύρα FNM με δυνατότητα UFM:Αποκλειστική θύρα διαχείρισης εντός ζώνης (OSFP) για NVIDIA Unified Fabric Manager™ (UFM)
- Ευέλικτες τοπολογίες:Υποστηρίζει Fat-Tree, Dragonfly+, πολυδιάστατο Torus και πολλά άλλα - έτοιμο για ράχη/φύλλο
Επισκόπηση τεχνολογίας
Quantum-3 ASIC:Το Q3400-RA αξιοποιεί 200 Gb/s ανά λωρίδα SerDes, παρέχοντας 800 Gb/s ανά θύρα OSFP. Σε συνδυασμό με το NVIDIA SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol), επιταχύνει τις συλλογικές λειτουργίες εκφορτώνοντας τα πρωτόκολλα MPI και βαθιάς εκμάθησης απευθείας στο δίκτυο. Η προσαρμοστική δρομολόγηση και ο έλεγχος συμφόρησης εξασφαλίζουν σταθερή απόδοση ακόμα και σε υφάσματα με συμφόρηση.
Διαχείριση εντός ζώνης:Η θύρα FNM (Fabric Network Management) του μπροστινού πίνακα παρέχει αποκλειστική πρόσβαση UFM χωρίς να καταναλώνει θύρες δεδομένων, απλοποιώντας τη σχεδίαση τοπολογίας και επιτρέποντας την προηγμένη τηλεμετρία.
Τυπικές αναπτύξεις
- Σπονδυλική στήλη σε λίπος μεγάλης κλίμακας:Συνδέστε έως και 10.368 ConnectX-8 NIC σε μια τοπολογία δύο επιπέδων
- Συστάδες εκπαίδευσης AI:Power υφάσματα NVIDIA DGX και HGX superpod με 800 Gb/s ανά σύνδεσμο
- Υπολογιστές υψηλής απόδοσης:Επιτάχυνση καιρού, μοριακής δυναμικής και προσομοιώσεων πεπερασμένων στοιχείων
- Cloud και εταιρικά κέντρα δεδομένων:Δημιουργήστε επεκτάσιμα δίκτυα χαμηλής καθυστέρησης για τη χρηματοδότηση, την κατασκευή και την έρευνα
Αρμονία
| Συστατικό / Οικοσύστημα | Αρμονία |
|---|---|
| NIC | ConnectX-8, ConnectX-7, ConnectX-6 (με διαπραγμάτευση ταχύτητας) |
| Οπτικά & καλώδια | OSFP, OSFP-to-OSFP, ενεργός/παθητικός χαλκός, single-mode/multi-mode |
| Διαχείριση | NVOS (NVUE), UFM, SNMP, REST API, σειριακή κονσόλα |
| Τοπολογίες | Fat-Tree, Dragonfly+, Torus και custom |
| Πρότυπα | InfiniBand Architecture Specification 1.5, RoHS, CE, FCC, VCCI, cTUVus |
Τεχνικές Προδιαγραφές
| Κατηγορία | Λεπτομέρεια |
|---|---|
| Πυκνότητα λιμένα | 144 θύρες XDR (800 Gb/s) σε 72 κλωβούς OSFP |
| Δυνατότητα μεταγωγής | 115,2 Tb/s |
| Παράγοντας μορφής | Στήριγμα σε ράφι 4U (7" Υ × 17,24" Π × 33,5" Β) / 850 mm βάθος |
| Βάρος (πλήρης πληθυσμός) | 60 kg (με 8 PSU) |
| PSU | 8 × 2000W AC, C2P ροή αέρα, 200-240V ~ 50/60Hz |
| Θαυμαστές | 10 μονάδες ανεμιστήρα με δυνατότητα εναλλαγής, ροή αέρα C2P |
| Τυπική ισχύς (ATIS) | 2,9 kW (παθητικά καλώδια) ; 7 kW (ενεργά καλώδια) |
| Διαχείριση | NVOS (NVUE), UFM, σειριακή κονσόλα (RJ45), USB 2.0, I²C, διπλές θύρες 1GbE MGT |
| Θερμοκρασία λειτουργίας | 0°C έως 35°C (αντίστροφη ροή αέρα) ; Non-op: -40°C έως 70°C |
| Επίπεδο θορύβου | 78,4 dBA @ ονομαστικές συνθήκες (ISO 7779) |
| Ρυθμιστική | CB, cTUVus, CE, CU, EMC (CE/FCC/VCCI/ICES/RCM), RoHS |
| Σετ σιδηροτροχιάς | 930-9SKIT-00LO-00B (χωρίς εργαλεία, βάθος ραφιού 700-800 mm) |
* Ορισμένες τιμές είναι χαρακτηριστικές. Επιβεβαιώστε τις ακριβείς προδιαγραφές με τον αντιπρόσωπο της NVIDIA.
Οδηγός επιλογής
| SKU | Περιγραφή | Ροή αέρα | Βάθος ραφιού |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA, 4U, 144 θύρες XDR, 8 PSU, διαχείριση, ροή αέρα C2P | C2P (υποδοχή στην τροφοδοσία) | Τυπικό βάθος (850 mm) |
| 930-9SKIT-00LO-00B | Κιτ ράγας χωρίς εργαλεία για 4U Q3400 | -- | 700-800 χλστ |
| 930-9SPSU-00RA-00A | 2000W AC PSU (C2P) για Quantum-3 | C2P | -- |
| 930-9SFAN-00RM-00B | Μονάδα ανεμιστήρα (C2P) για αερόψυκτα συστήματα XDR | C2P | -- |
Φόντα
- Απαράμιλλη βάση:144 θύρες σε 4U - λιγότεροι διακόπτες, χαμηλότερο κόστος, απλούστερη καλωδίωση
- Συμβατό προς τα εμπρός:Υποστηρίζει οπτικά NDR και XDR, προστατεύει τις επενδύσεις
- Επιτάχυνση SHARPv3:Μειώνει τον χρόνο εκπαίδευσης AI έως και 20%
- Απλοποιημένη διαχείριση:NVOS με ενσωμάτωση NVUE, Zero-Touch Provisioning (ZTP) και UFM
- Παγκόσμια υποστήριξη:24/7 τεχνική βοήθεια, RMA και επιτόπιες υπηρεσίες
Εξυπηρέτηση & Υποστήριξη
Το Hong Kong Starsurge Group Co., Limited παρέχει πλήρη υποστήριξη κύκλου ζωής για διακόπτες NVIDIA Q3400-RA:
- Συμβουλευτική προπώλησης:Σχεδιασμός τοπολογίας, σχεδιασμός ισχύος/ψύξης και ανάλυση ROI
- Logistics και παράδοση:Παγκόσμια αποστολή με παρακολούθηση και εκτελωνισμό
- Τεχνική υποστήριξη:Απομακρυσμένα διαγνωστικά, επιτόπια αντικατάσταση και ενημερώσεις υλικολογισμικού
- Εκπαίδευση:Εργαστήρια με πιστοποίηση NVIDIA (πρακτικά εργαστήρια, διαχείριση UFM)
- Εγγύηση:Τυπική εγγύηση υλικού 1 έτους (διατίθενται εκτεταμένες επιλογές)
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ Q3400-RA και Q3200-RA;
Το Q3400-RA είναι ένα πλαίσιο 4U με 144 θύρες (115,2 Tb/s) - ιδανικό για ρόλους σπονδυλικής στήλης. Το Q3200-RA είναι ένα πλαίσιο 2U με δύο ανεξάρτητους διακόπτες (72 θύρες συνολικά, 57,6 Tb/s) - ιδανικό για φύλλα ή μικρότερα υφάσματα.
Μπορώ να χρησιμοποιήσω οπτικά NDR με το Q3400-RA;
Ναί. Οι θύρες υποστηρίζουν οπτικά και καλώδια NDR (400Gb/s) και XDR (800Gb/s). Για συνδέσεις NDR, χρησιμοποιήστε την εντολή «connection-mode ndr» στο NVOS.
Το Q3400-RA διαχειρίζεται ή δεν διαχειρίζεται;
Είναι ένας πλήρως διαχειριζόμενος διακόπτης με NVOS (NVUE) και υποστηρίζει διαχείριση εκτός ζώνης (1GbE MGT) και διαχείριση εντός ζώνης (FNM).
Τι είναι η θύρα FNM;
Η θύρα Fabric Network Management είναι μια αποκλειστική θύρα OSFP InfiniBand για συνδεσιμότητα UFM, διατηρώντας όλες τις τυπικές θύρες για κίνηση δεδομένων.
Ποιος είναι ο τυπικός χρόνος παράδοσης;
Τα αποθέματα αποστέλλονται εντός 5-7 εργάσιμων ημερών. Για προσαρμοσμένες διαμορφώσεις, επικοινωνήστε με τις πωλήσεις.
Προφυλάξεις & Ασφάλεια
- Βάρος:Το Q3400-RA ζυγίζει 60 κιλά. Χρησιμοποιείτε πάντα έναν ανυψωτήρα διακομιστή και τουλάχιστον δύο άτομα κατά την τοποθέτηση σε rack
- Ροή αέρα:Διατηρήστε απόσταση τουλάχιστον 8 cm γύρω από τα ανοίγματα εξαερισμού. Χρησιμοποιήστε μόνο τροφοδοτικά και ανεμιστήρες ροής αέρα C2P
- Εξουσία:Αποσυνδέστε και τα 8 καλώδια ρεύματος πριν από το σέρβις. Το σύστημα χρησιμοποιεί διπολική/ουδέτερη σύντηξη
- Θερμοκρασία:Μη λειτουργείτε πάνω από 35°C περιβάλλοντος. Παρακολούθηση ορίων θερμοκρασίας ASIC (Προειδοποίηση: 105°C, Κρίσιμη: 120°C)
- Ηλεκτροστατική εκκένωση:Χρησιμοποιήστε προστασία ESD όταν χειρίζεστε κάρτες και πομποδέκτες
Σχετικά με το Hong Kong Starsurge Group Co., Limited
Ιδρύθηκε το 2008, η Starsurge είναι ένας τεχνολογικός πάροχος υλικού δικτύου, υπηρεσιών πληροφορικής και λύσεων ενοποίησης συστημάτων. Εξυπηρετούμε πελάτες της κυβέρνησης, της υγειονομικής περίθαλψης, της μεταποίησης, της εκπαίδευσης, των οικονομικών και των επιχειρήσεων σε όλο τον κόσμο. Με μια έμπειρη ομάδα πωλήσεων και τεχνικής υποστήριξης, παρέχουμε προσαρμοσμένες λύσεις δικτύωσης -- από διακόπτες και NIC έως IoT και προσαρμοσμένο λογισμικό -- που υποστηρίζονται από πολύγλωσση υποστήριξη και παγκόσμια παράδοση. Πρώτα από τον πελάτη, με γνώμονα την ποιότητα και με επίκεντρο την καινοτομία.
Συμβατότητα Matrix
| Προϊόν NVIDIA | Συμβατό με Q3400-RA | Σημειώσεις |
|---|---|---|
| ConnectX-8 (XDR) | ✓ Πλήρες 800Gb/s | Εγγενής λειτουργία XDR |
| ConnectX-7 (NDR) | ✓ 400 Gb/s (τρόπος σύνδεσης ndr) | Απαιτεί αλλαγή τρόπου λειτουργίας |
| OSFP 800G SR/DR | ✓ | Υποστήριξη Class 8 (33W). |
| OSFP 400G (NDR) | ✓ | Παθητικά/ενεργά καλώδια |
| UFM 3.5 | ✓ | Συνδεσιμότητα θύρας FNM |
| NVOS / ONIE | ✓ | ZTP, NVUE, REST API |
Λίστα ελέγχου αγοραστών
- Βάθος ραφιού:Εξασφαλίστε βάθος 850 mm (33,5″) και εύρος ράγας 700-800 mm
- Εξουσία:200-240V AC, 10A ανά PSU. Σχέδιο για 8 καλώδια τροφοδοσίας C13/C15
- Ροή αέρα:Βεβαιωθείτε ότι η ροή αέρα C2P (σύνδεση σε τροφοδοσία) ταιριάζει με το κέντρο δεδομένων σας
- Οπτική:Παραγγείλετε πομποδέκτες OSFP ή καλώδια διακοπής ανά αριθμό θυρών
- Διαχείριση:Έτοιμη σειριακή κονσόλα (RJ45) και διπλές θύρες 1GbE MGT
- Ψύξη:Θερμοκρασία περιβάλλοντος ≤35°C, καλή απόσταση ροής αέρα
