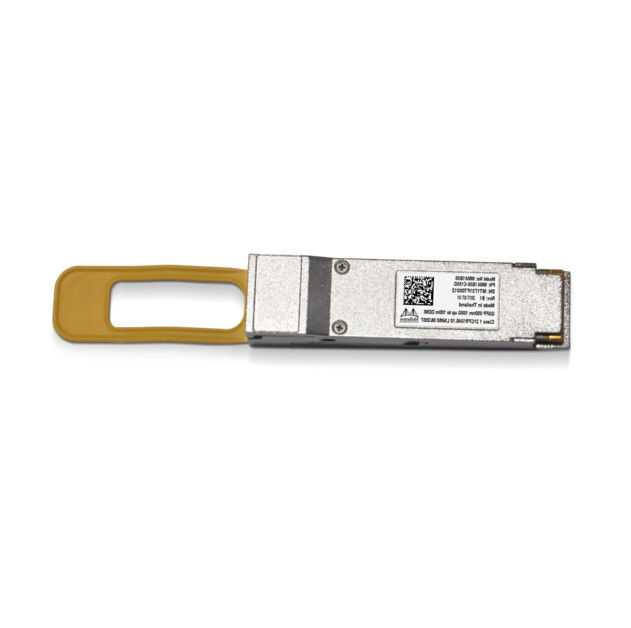

MMA1B00-B150D 40GbE QSFP+ SR4 Οπτικός Πομποδέκτης

1. Επισκόπηση Προϊόντος

Το Mellanox® MMA1B00-B150D είναι μια μονάδα οπτικού πομποδέκτη υψηλής απόδοσης, σε μορφή QSFP+, σχεδιασμένη για εφαρμογές Ethernet 40 Gigabit. Αυτή η μονάδα 4 καναλιών που βασίζεται σε VCSEL προσφέρει αξιόπιστη μετάδοση δεδομένων στα 4x10.3125 Gb/s ανά κανάλι μέσω παράλληλου πολυτροπικού οπτικού ινώδους (MMF), επιτυγχάνοντας εμβέλειες έως και 150 μέτρα σε ίνα OM4. Είναι ένα απαραίτητο στοιχείο για την αναβάθμιση της υποδομής δικτύου, προσφέροντας ένα τέλειο συνδυασμό υψηλού εύρους ζώνης, χαμηλής κατανάλωσης ενέργειας και ισχυρών διαγνωστικών δυνατοτήτων, καθιστώντας το ανώτερο από ένα απλό παθητικό καλώδιο οπτικών ινών λύση.

2. Βασικά Χαρακτηριστικά

• Ρυθμός δεδομένων: 40GbE (4x10.3125 Gb/s)
• Εμβέλεια: Έως 150m σε OM4 MMF, 100m σε OM3 MMF
• Χαμηλή διασπορά ισχύος: 1.3W τυπικό
• Μορφή QSFP+ με δυνατότητα hot-pluggable
• Διασύνδεση Ψηφιακής Διαγνωστικής Παρακολούθησης (DDM/DOM)
• Συμμορφώνεται με το Class 1 Laser Product (IEC 60825-1, FDA)
• Συμμορφώνεται με RoHS
• BER καλύτερο από 10^-15

3. Βασική Τεχνολογία & Πρότυπα

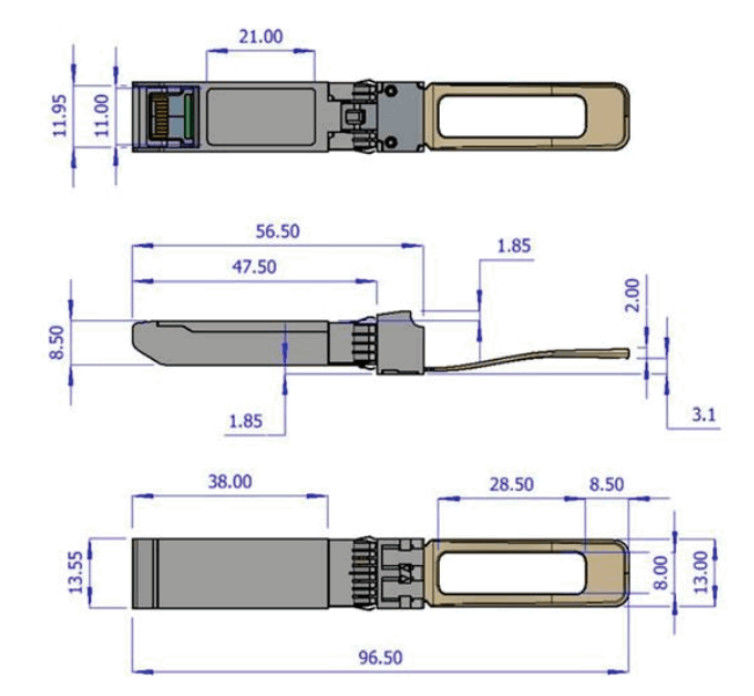

Αυτός ο πομποδέκτης χρησιμοποιεί προηγμένη τεχνολογία VCSEL (Vertical Cavity Surface Emitting Laser) 850nm και συμμορφώνεται πλήρως με το IEEE 802.3ba 40GBASE-SR4. Συμμορφώνεται με τις προδιαγραφές SFF-8436 και SFF-8636 για μηχανικό συντελεστή μορφής, διασύνδεση διαχείρισης και ψηφιακά διαγνωστικά, εξασφαλίζοντας ευρεία διαλειτουργικότητα με συμβατές θύρες διακοπτών QSFP+. Αυτό το ενεργό Καλώδιο Οπτικών Ινών εξάρτημα έχει σχεδιαστεί για δίκτυα κέντρων δεδομένων υψηλής ταχύτητας.

4. Αρχή Λειτουργίας

Η ηλεκτρική διασύνδεση λαμβάνει τέσσερις λωρίδες δεδομένων 10.3125 Gb/s από τον διακόπτη κεντρικού υπολογιστή. Τα ενσωματωμένα τσιπ οδηγού διαμορφώνουν τέσσερα λέιζερ VCSEL 850nm, μετατρέποντας τα ηλεκτρικά σήματα σε οπτικά σήματα. Αυτά τα σήματα μεταδίδονται μέσω μιας υποδοχής MPO σε ένα παράλληλο πολυτροπικό Καλώδιο Οπτικών Ινών. Στο σημείο λήψης, ένας αντίστοιχος πομποδέκτης χρησιμοποιεί φωτοδιόδους για να μετατρέψει τα εισερχόμενα οπτικά σήματα πίσω σε ηλεκτρικά ρεύματα δεδομένων για το σύστημα κεντρικού υπολογιστή. Το ενσωματωμένο κύκλωμα παρέχει προγραμματιζόμενη εξίσωση εισόδου και έμφαση εξόδου για να εξασφαλίσει την ακεραιότητα του σήματος.

5. Σενάρια Εφαρμογής

• Συνδέσεις διακοπτών σε διακόπτες 40GbE σε κέντρα δεδομένων
• Σύνδεσμοι συγκέντρωσης υψηλής πυκνότητας
• Σύνδεση διακομιστών με διεπαφές 40GbE σε διακόπτες top-of-rack
• Συνδεσιμότητα δικτύου αποθήκευσης (SAN) και δικτύου αποθήκευσης (NAS)
• Συστάδες υπολογιστών υψηλής απόδοσης (HPC)

6. Προδιαγραφές

7. Πλεονεκτήματα & Σημεία Πώλησης

• Εκτεταμένη Εμβέλεια: Υποστηρίζει μεγαλύτερες αποστάσεις (150m) από πολλές συγκρίσιμες μονάδες SR4, παρέχοντας μεγαλύτερη ευελιξία ανάπτυξης σε σύγκριση με ένα παθητικό καλώδιο οπτικών ινών ή DAC.
• Ενεργειακή Απόδοση: Η χαμηλή τυπική κατανάλωση ισχύος 1.3W μειώνει το λειτουργικό κόστος και το θερμικό φορτίο.
• Προληπτική Παρακολούθηση: Η ολοκληρωμένη DDM επιτρέπει την παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας, της τάσης, της ισχύος TX/RX και του ρεύματος πόλωσης, επιτρέποντας την προγνωστική συντήρηση.
• Αποδεδειγμένη Αξιοπιστία: Οι αυστηρές δοκιμές Mellanox εξασφαλίζουν υψηλή απόδοση και ανθεκτικότητα, ελαχιστοποιώντας τον χρόνο διακοπής λειτουργίας του δικτύου.

8. Υπηρεσία & Υποστήριξη

Αυτός ο πομποδέκτης υποστηρίζεται από περιορισμένη εγγύηση 1 έτους. Το υποστηρίζουμε με το εκτεταμένο απόθεμά μας των 10 εκατομμυρίων δολαρίων για γρήγορη παράδοση και μια αφοσιωμένη τεχνική ομάδα που παρέχει 24/7 συμβουλές για να βοηθήσει με την ενσωμάτωση και την αντιμετώπιση προβλημάτων, διασφαλίζοντας ότι το δίκτυό σας λειτουργεί άψογα. Είμαστε ένας αξιόπιστος προμηθευτής γνήσιων Καλώδιο Οπτικών Ινών λύσεων Mellanox.

9. Συχνές Ερωτήσεις

Ε: Τι τύπος καλωδίου οπτικών ινών απαιτείται για αυτόν τον πομποδέκτη;
Α: Απαιτεί ένα παράλληλο πολυτροπικό καλώδιο οπτικών ινών (MMF) με υποδοχές MPO/MTP®, ειδικά βαθμού OM3 ή OM4 για την διαφημιζόμενη εμβέλεια. Δεν είναι ένα παθητικό καλώδιο οπτικών ινών από μόνο του, αλλά χρησιμοποιείται με ένα.

Ε: Είναι αυτή η μονάδα συμβατή με τον διακόπτη της μάρκας-Χ;
Α: Ενώ έχει σχεδιαστεί σύμφωνα με το πρότυπο SFF-8436 πολλαπλών προμηθευτών, η συμβατότητα θα πρέπει να επαληθεύεται με τον πίνακα συμβατότητας του κατασκευαστή του διακόπτη σας. Μπορούμε να παρέχουμε καθοδήγηση σχετικά με τη διαλειτουργικότητα.

Ε: Υποστηρίζει Ψηφιακή Διαγνωστική Παρακολούθηση (DDM);
Α: Ναι, παρέχει πλήρη λειτουργικότητα DDM για την παρακολούθηση της τάσης, της θερμοκρασίας, της οπτικής ισχύος TX/RX και του ρεύματος πόλωσης λέιζερ μέσω της διασύνδεσης I²C.

10. Προφυλάξεις

• Βεβαιωθείτε ότι η θύρα QSFP+ του εξοπλισμού κεντρικού υπολογιστή είναι συμβατή με το SFF-8436.
• Χρησιμοποιείτε πάντα ένα εγκεκριμένο καπάκι σκόνης όταν ο πομποδέκτης δεν είναι συνδεδεμένος σε καλώδιο οπτικών ινών.
• Λειτουργείτε και αποθηκεύετε εντός των καθορισμένων εύρων θερμοκρασίας και υγρασίας.
• Αυτό είναι ένα προϊόν λέιζερ κατηγορίας 1 που είναι ασφαλές υπό όλες τις κανονικές συνθήκες λειτουργίας. Μην το αποσυναρμολογείτε.
• Χειριστείτε την υποδοχή MPO και το σχετικό Καλώδιο Οπτικών Ινών με προσοχή για να αποφύγετε τη μόλυνση ή τη ζημιά στις τελικές επιφάνειες.
