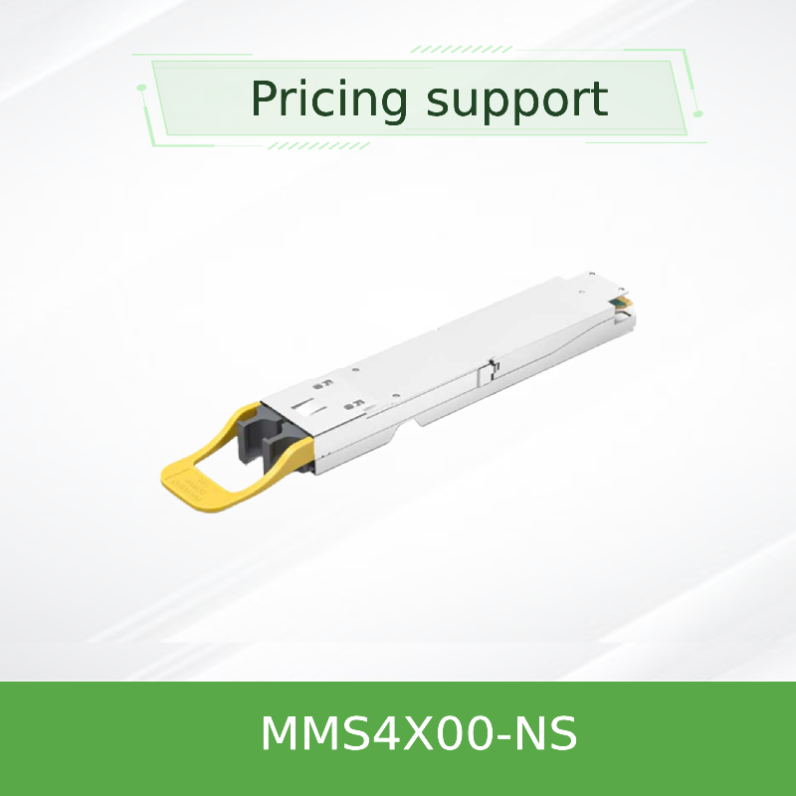

MMS4X00-NS 800Gbps Twin-port OSFP DR8 Οπτικός Πομποδέκτης Single Mode

1. Επισκόπηση Προϊόντος

Το NVIDIA® MMS4X00-NS αντιπροσωπεύει μια σημαντική εξέλιξη στη συνδεσιμότητα των κέντρων δεδομένων, όντας ο πρώτος οπτικός πομποδέκτης OSFP 800Gb/s twin-port της βιομηχανίας. Αυτή η καινοτόμος μονάδα DR8 (8-channel Datacenter Reach) ενσωματώνει δύο ανεξάρτητες μηχανές πομποδεκτών 400Gb/s σε έναν μόνο συντελεστή μορφής OSFP, προσφέροντας πρωτοφανή πυκνότητα θυρών για διακόπτες Quantum-2 InfiniBand και Spectrum-4 Ethernet. Χρησιμοποιώντας τεχνολογία single-mode fiber με διαμόρφωση 100G-PAM4 ανά κανάλι, αυτός ο πομποδέκτης επιτυγχάνει αξιόπιστη μετάδοση έως και 100 μέτρα, διατηρώντας παράλληλα εξαιρετική ενεργειακή απόδοση. Ο σχεδιασμός με πτερύγια εξασφαλίζει βέλτιστη θερμική διαχείριση σε περιβάλλοντα διακοπτών με αερόψυξη, παρέχοντας μια ανώτερη εναλλακτική λύση σε σχέση με τις παραδοσιακές λύσεις παθητικό οπτικό καλώδιο.

2. Βασικά Χαρακτηριστικά

• Συνολικό εύρος ζώνης 800Gb/s (2x 400Gb/s θύρες)
• Σχεδιασμός twin-port με δύο ανεξάρτητους συνδέσμους MPO-12/APC
• Εμβέλεια έως 100m σε single-mode fiber (SMF)
• Συντελεστής μορφής OSFP με πτερύγια για βελτιωμένη ψύξη αέρα
• Τεχνολογία λέιζερ 1310nm EML με 100G-PAM4 ανά λωρίδα
• Υποστήριξη διπλού πρωτοκόλλου: InfiniBand NDR και 400GbE Ethernet
• Μέγιστη κατανάλωση ενέργειας: 17W (πλήρης λειτουργία)
• Λειτουργία χαμηλής κατανάλωσης ενέργειας: 1.5W
• Ολοκληρωμένη Παρακολούθηση Ψηφιακών Διαγνωστικών (DDM) ανά κανάλι
• Δυνατότητα hot-pluggable και συμμόρφωση με RoHS
• Πιστοποιημένο προϊόν λέιζερ κατηγορίας 1

3. Βασική Τεχνολογία & Πρότυπα

Αυτός ο προηγμένος Οπτικό Καλώδιο πομποδέκτης χρησιμοποιεί τεχνολογία External Modulation Laser (EML) 1310nm αιχμής με διαμόρφωση PAM4 για την επίτευξη εξαιρετικής πυκνότητας δεδομένων. Συμμορφώνεται με τις προδιαγραφές IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR και OSFP MSA Rev. 1.12. Η μονάδα διαθέτει διασύνδεση διαχείρισης συμβατή με CMS 4.0 και υποστηρίζει προσαρμοστική εξίσωση, εξασφαλίζοντας την ακεραιότητα του σήματος σε απαιτητικά περιβάλλοντα κέντρων δεδομένων. Οι διπλοί σύνδεσμοι MPO-12/APC με γωνιακή στίλβωση ελαχιστοποιούν τις ανακλάσεις, προσφέροντας σημαντικά πλεονεκτήματα σε σχέση με τις συμβατικές παθητικό οπτικό καλώδιο υλοποιήσεις.

4. Αρχή Λειτουργίας

Ο πομποδέκτης ενσωματώνει δύο πλήρεις μηχανές πομποδεκτών 400Gb/s που λειτουργούν ανεξάρτητα μέσα σε ένα ενιαίο περίβλημα. Κάθε μηχανή μετατρέπει τέσσερις ηλεκτρικές λωρίδες σημάτων 53.125 GBd PAM4 σε οπτικά σήματα χρησιμοποιώντας ενσωματωμένα λέιζερ EML. Αυτά τα οπτικά σήματα μεταδίδονται μέσω οκτώ ειδικών ινών (τέσσερις ανά θύρα) μέσα στους συνδέσμους MPO-12 πάνω από single-mode Οπτικό Καλώδιο. Η προηγμένη τεχνολογία DSP παρέχει επαναχρονολόγηση σήματος, προσαρμοστική εξίσωση εισόδου και έμφαση εξόδου για τη διατήρηση της ακεραιότητας του σήματος. Η μονάδα ανιχνεύει αυτόματα τις συνδεδεμένες διαμορφώσεις ινών, υποστηρίζοντας ευθείες συνδέσεις 400Gb/s ή διαμορφώσεις διαχωριστή που επιτρέπουν τη λειτουργία 200Gb/s με μειωμένη κατανάλωση ενέργειας.

5. Σενάρια Εφαρμογής

• Διασυνδέσεις διακοπτών υψηλής πυκνότητας σε συστήματα Quantum-2/InfiniBand NDR
• Συνδέσεις υφάσματος διακοπτών Spectrum-4 Ethernet
• Δικτύωση AI/ML και HPC cluster backbone
• Αρχιτεκτονικές spine-leaf κέντρων δεδομένων υπερκλίμακας
• Συνδεσιμότητα συστήματος DGX H100 στην υποδομή μεταγωγής
• Συνδεσιμότητα προσαρμογέα ConnectX-7 και BlueField-3 DPU

6. Τεχνικές Προδιαγραφές

7. Πλεονεκτήματα & Σημεία Πώλησης

• Πρωτοφανής Πυκνότητα: Παρέχει δύο θύρες 400Gb/s σε έναν μόνο συντελεστή μορφής OSFP, διπλασιάζοντας αποτελεσματικά τη χωρητικότητα θυρών σε σύγκριση με τους παραδοσιακούς πομποδέκτες.
• Αγνωστικισμός Πρωτοκόλλου: Προσαρμόζεται αυτόματα τόσο στα πρωτόκολλα InfiniBand NDR όσο και στα 400GbE Ethernet με βάση τη διαμόρφωση του διακόπτη κεντρικού υπολογιστή.
• Ευέλικτη Ανάπτυξη: Υποστηρίζει πολλαπλά σενάρια συνδεσιμότητας, συμπεριλαμβανομένων διακοπτών σε διακόπτες, διακοπτών σε προσαρμογείς και μικτών διαμορφώσεων με αυτόματη προσαρμογή ταχύτητας.
• Προηγμένη Θερμική Διαχείριση: Ο σχεδιασμός με πτερύγια εξασφαλίζει βέλτιστη ψύξη σε περιβάλλοντα διακοπτών υψηλής πυκνότητας, διατηρώντας την αξιοπιστία υπό πλήρες φορτίο.
• Ολοκληρωμένη Παρακολούθηση: Οι εκτεταμένες δυνατότητες DDM παρέχουν παρακολούθηση ανά λωρίδα της θερμοκρασίας, της τάσης, της ισχύος TX/RX και του ρεύματος πόλωσης για προληπτική συντήρηση.

8. Υπηρεσία & Υποστήριξη

Αυτός ο πομποδέκτης υποστηρίζεται από την ολοκληρωμένη διασφάλιση ποιότητας και την τεχνική υποστήριξη της NVIDIA. Συμπληρώνουμε αυτό με το εκτεταμένο απόθεμά μας των 10 εκατομμυρίων δολαρίων για ταχεία παγκόσμια παράδοση. Η τεχνική μας ομάδα παρέχει 24/7 συμβουλευτική για υποστήριξη ενσωμάτωσης και αντιμετώπιση προβλημάτων, εξασφαλίζοντας βέλτιστη απόδοση στο περιβάλλον του δικτύου σας. Ως εξουσιοδοτημένος διανομέας για γνήσια εξαρτήματα δικτύωσης NVIDIA, εγγυόμαστε αυθεντικά προϊόντα, συμπεριλαμβανομένης αυτής της προηγμένης Οπτικό Καλώδιο λύσης πομποδέκτη.

9. Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ των εκδόσεων με πτερύγια και επίπεδης κορυφής;
Α: Η έκδοση με πτερύγια (MMS4X00-NS) έχει σχεδιαστεί για διακόπτες με αερόψυξη με βελτιωμένες δυνατότητες ψύξης. Η έκδοση επίπεδης κορυφής (MMS4X00-NS-FLT) προορίζεται για συστήματα υγρόψυξης και αναπτύξεις DGX H100 όπου απαιτείται διαφορετική θερμική διαχείριση.

Ε: Μπορώ να χρησιμοποιήσω διαφορετικούς τύπους καλωδίων στις δύο θύρες ταυτόχρονα;
Α: Όχι, και οι δύο θύρες πρέπει να χρησιμοποιούν τον ίδιο τύπο καλωδίου - είτε και τα δύο ευθύγραμμα καλώδια 400Gb/s είτε και τα δύο καλώδια διαχωριστή 1:2 για λειτουργία 200Gb/s. Η ανάμειξη τύπων καλωδίων δεν υποστηρίζεται.

Ε: Πώς συγκρίνεται αυτό με τη χρήση δύο ξεχωριστών πομποδεκτών 400Gb/s;
Α: Ο σχεδιασμός twin-port παρέχει την ίδια λειτουργικότητα με δύο διακριτούς πομποδέκτες, αλλά με σημαντικά υψηλότερη πυκνότητα θυρών, μειωμένη κατανάλωση ενέργειας (17W έναντι ~18W για δύο ξεχωριστές μονάδες) και απλοποιημένη διαχείριση καλωδίων μέσω ενσωματωμένου σχεδιασμού συντελεστή μορφής.

10. Προφυλάξεις

• Χρησιμοποιείτε πάντα καλώδια διασταύρωσης MPO-12/APC που συνιστά η NVIDIA (σειρά MFP7E30 για ευθεία, MFP7E40 για διαχωριστή) για βέλτιστη απόδοση.
• Εξασφαλίστε τον σωστό καθαρισμό των συνδέσμων MPO πριν από την εγκατάσταση για να αποτρέψετε τη μόλυνση που προκαλεί τα περισσότερα προβλήματα σύνδεσης.
• Μην αναμιγνύετε συνδέσμους APC (πράσινοι) με συνδέσμους UPC (μπλε), καθώς δεν είναι συμβατοί.
• Διατηρήστε τη θερμοκρασία λειτουργίας μεταξύ 0°C και 70°C για αξιόπιστη απόδοση.
• Αυτό το προϊόν λέιζερ κατηγορίας 1 είναι ασφαλές υπό κανονικές συνθήκες λειτουργίας, αλλά δεν πρέπει να αποσυναρμολογηθεί.
• Χειριστείτε τον πομποδέκτη και το σχετικό παθητικό οπτικό καλώδιο με προσοχή για να αποφύγετε ζημιά στις οπτικές διεπαφές.
