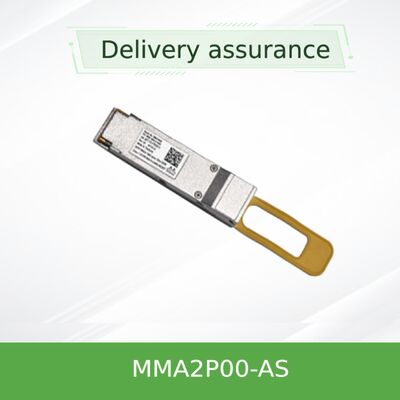

Μεταδότης οπτικού πολλαπλού τρόπου Mellanox MMA2P00-AS 25GbE SR SFP28

Ο Mellanox MMA2P00-AS είναι ένας υψηλής απόδοσης, συνδέσιμος οπτικός δέκτης SFP28 σχεδιασμένος για δίκτυα Ethernet 25 Gigabit.Αντιπροσωπεύει ένα κρίσιμο οπτικό συστατικό διασύνδεσης που συνδέει την ηλεκτρική διεπαφή ενός διακόπτη υποδοχής ήκάρτα δικτύουσε υποδομή πολλαπλών τρόπων ινών (MMF), σχεδιασμένη για εφαρμογές κέντρων δεδομένων και επιχειρήσεων που απαιτούν αξιόπιστη σύνδεση υψηλής ταχύτητας σε μικρές έως μεσαίες αποστάσεις,Αυτός ο πομπός παρέχει εξαιρετική ακεραιότητα σήματος και αποδοτικότητα ενέργειας.Λειτουργώντας σε μήκος κύματος 850nm, είναι ένα θεμελιώδες δομικό στοιχείο για τη σύγχρονη πρόσβαση σε διακομιστές 25G και τις στρώσεις εναλλαγής,σχεδιασμένο να λειτουργεί απρόσκοπτα με ένα ευρύ οικοσύστημα Mellanox και εξοπλισμό βασισμένο σε πρότυπα ως βασικό μέρος της αναβάθμισης της κάρτας δικτύου ή της στρατηγικής ανάπτυξης.

• Σύνδεση υψηλής ταχύτητας:Υποστηρίζει ταχύτητες δεδομένων έως 25,78125 GBd ανά κανάλι για εφαρμογές 25GbE.
• Ελαστικός χρόνος ανάκτησης:Διαθέτει επαναπρογραμματισμό ρολογιού και ανάκτησης δεδομένων (CDR) που επιλέγεται από τον χρήστη τόσο για τις διαδρομές μετάδοσης όσο και για τις διαδρομές λήψης, βελτιστοποιώντας την ποιότητα του σήματος για λειτουργία 25Gb / s.
• Προχωρημένο προγραμματισμό σήματος:Περιλαμβάνει προγραμματιζόμενο εξισωτή εισόδου στον πομπό και προγραμματιζόμενο πλάτος εξόδου/προεξάρτηση στον δέκτη για ανώτερη απόδοση σύνδεσης.
• Λειτουργία χαμηλής ισχύος:Η τυπική διάχυση ισχύος είναι μόνο 0,7W με ενεργοποιημένη την επαναχρονική λειτουργία, σύμφωνα με τις προδιαγραφές SFP28 Power Level 1.
• Επέκταση της εμβέλειας:Υποστηρίζει συνδέσεις μέχρι 100 μέτρων σε OM4 και 70 μέτρων σε OM3 πολυ-μόδιο ίνες με πλήρη ταχύτητα 25Gb / s.
• Συνολική διαχείριση:Πλήρως συμβατή με την SFF-8472, παρέχοντας ψηφιακή διαγνωστική παρακολούθηση (DDM) μέσω μιας τυποποιημένης διεπαφής I2C για την παρακολούθηση της θερμοκρασίας, της τάσης και της οπτικής ισχύος σε πραγματικό χρόνο.

Αυτός ο πομπός εκμεταλλεύεται την ιδιόκτητη τεχνολογία ολοκληρωμένου κυκλώματος της Mellanox για να επιτύχει υψηλή απόδοση με χαμηλή κατανάλωση ενέργειας.Είναι πλήρως σύμφωνη με τις προδιαγραφές SFF-8402 για τον SFP28 συνδετήρα.Από την πλευρά του δικτύου, πληροί το πρότυπο IEEE 802.3bm για το 25GBASE-SR και είναι επίσης συμβατό προς τα πίσω με το 10GBASE-SR, προσφέροντας μια ομαλή διαδρομή μετανάστευσης.mq9700Τα συστατικά της σειράς, συμπεριλαμβανομένων των οπτικών όπως αυτό, είναι γνωστά για τη συμμόρφωσή τους με αυστηρά βιομηχανικά πρωτόκολλα.διασφάλιση της διαλειτουργικότητας σε περιβάλλοντα μικτών προμηθευτών και καθιστώντας τους αξιόπιστη επιλογή για οποιαδήποτεκάρτα δικτύουλύση διασύνδεσης.

Το MMA2P00-AS λειτουργεί ως αμφίδρομος ηλεκτρο-οπτικός μετατροπέας.κάρτα nicΕσωτερικά, αυτά τα σήματα μπορούν να επαναπρογραμματιστούν και να συντεθούν (εάν η επαναπρογραμματισμός είναι ενεργοποιημένη) πριν χρησιμοποιηθούν για να οδηγήσουν έναν πομπό 850nm VCSEL (Vertical-Cavity Surface-Emitting Laser).Το λέιζερ μετατρέπει το ηλεκτρικό σήμα σε οπτικό, η οποία εκπέμπεται σε μια πολυδιάστατη ίνα μέσω ενός συνδετήρα LC.ένας οπτικός δέκτης (φωτοδιόδης) μετατρέπει τους εισερχόμενους παλμούς φωτός από τη ζευγαρωμένη ίνα σε ηλεκτρικά σήματαΌλη αυτή η διαδικασία διαχειρίζεταιται και παρακολουθείται μέσω του ενσωματωμένου ελεγκτή και της διεπαφής I2C.

Αυτός ο δέκτης-μεταδότης είναι ιδανικός για τη δημιουργία οικονομικά αποδοτικών συνδέσμων υψηλού εύρους ζώνης μέσα σε κέντρα δεδομένων, πυρήνες δικτύων επιχειρήσεων και συστάδες υπολογιστών υψηλής απόδοσης.Τυπικά σενάρια ανάπτυξης περιλαμβάνουν::

• Σύνδεση κορυφαίων συστοιχιών (ToR) με διακομιστές 25G εντός των ίδιων ή γειτονικών συστοιχιών.
• Παροχή συνδέσμων διασύνδεσης (ISL) για αρχιτεκτονικές δικτύων σπονδυλικής στήλης 25GbE σε υφιστάμενες εγκαταστάσεις ινών OM3/OM4.
• Αναβάθμιση των συνδέσεων 10G σε 25G χρησιμοποιώντας την ίδια υποδομή πολλαπλών τρόπων ινών για αυξημένη πυκνότητα ζώνης.
• Χρησιμοποιείται ως οπτική διεπαφή για το Mellanox υψηλών επιδόσεωνκάρτα δικτύουεγκαταστάσεις σε κόμβους αποθήκευσης και διακομιστών.

• Ανώτερη ακεραιότητα σήματος:Η επιλέξιμη επαναπρογραμματισμός και η προγραμματισμένη εξίσωση χαρακτηριστικών καθαρίζει ενεργά τα ηλεκτρικά και οπτικά σήματα, εξασφαλίζοντας ένα Bit Error Rate (BER) καλύτερο από 10−15, το οποίο είναι ζωτικής σημασίας για σταθερήκάρτα nicκαι λειτουργία διακόπτη.
• Προστασία των επενδύσεων και ευελιξία:Η αναδρομική συμβατότητα με το 10GBASE-SR και η δυνατότητα απενεργοποίησης CDR για χαμηλότερους ρυθμούς επιτρέπουν την απρόσκοπτη ενσωμάτωση στην υφιστάμενη υποδομή ινών 10G και τις μελλοντικές αναβαθμίσεις δικτύου,μια έξυπνη επιλογή κατά την επέκταση τηςκάρτα δικτύουδυνατότητες.
• Βελτιωμένη αποδοτικότητα ενέργειας:Καταναλώνει συνήθως μόνο 0,7W, ο εν λόγω δέκτης βοηθά στη μείωση της συνολικής ισχύος του συστήματος και του θερμικού φορτίου σε σύγκριση με εναλλακτικές λύσεις υψηλότερης ισχύος, συμβάλλοντας σε χαμηλότερα λειτουργικά έξοδα.
• Αξιοπιστία αυστηρά επικυρωμένη:Όπως όλα τα συστατικά τουmq9700Το σύστημα, υποβάλλεται σε εκτεταμένες δοκιμές παραγωγής για να εγγυηθεί την απόδοση και τη μακροχρόνια αντοχή σε απαιτητικά περιβάλλοντα κέντρων δεδομένων.
• Διαχείριση ευφυούς δικτύου:Η πλήρης υποστήριξη DDM παρέχει στους φορείς εκμετάλλευσης δικτύου την παρακολούθηση της κατάστασης σε πραγματικό χρόνο, επιτρέποντας την προληπτική συντήρηση και την απλοποίηση της αντιμετώπισης προβλημάτων.

Οι οπτικοί δέκτες Mellanox LinkX προστατεύονται από1 έτος περιορισμένη εγγύηση υλικούΤο παγκόσμιο δίκτυο διανομής μας εξασφαλίζει αξιόπιστη διαθεσιμότητα.Παρέχεται ολοκληρωμένη τεχνική τεκμηρίωση και πρόσβαση σε εξειδικευμένη υποστήριξη για τη διευκόλυνση της ομαλής ενσωμάτωσης στην υποδομή του δικτύου σας.

Α:Η βασική διαφορά είναι το εύρος θερμοκρασίας λειτουργίας.Η παραλλαγή ASHT (υψηλής θερμοκρασίας) υποστηρίζει ένα εκτεταμένο εύρος από 0 °C έως 85 °C, καθιστώντας το κατάλληλο για περιβάλλοντα με λιγότερο ελεγχόμενη ψύξη ή υψηλότερες θερμοκρασίες περιβάλλοντος.

Α:Ο δέκτης υποστήριξε λειτουργία 10GBASE-SR. Όταν χρησιμοποιείται σε 10Gb/s, η λειτουργία ανάκτησης δεδομένων ρολογιού (CDR) είναι συνήθως απενεργοποιημένη.και μπορεί να επιτύχει αποστάσεις έως και 100 μέτρα σε OM3 πολλαπλής λειτουργίας ίνες.

Α:Το MMA2P00-AS είναι κατασκευασμένο σύμφωνα με τα βιομηχανικά πρότυπα (SFF-8402, IEEE 802.3bm).Ελέγχουμε πάντα τον συγκεκριμένο διακόπτη ήκάρτα nicκατάλογος συμβατότητας του προμηθευτή πριν από την αγορά.

Α:Για τη μέγιστη απόσταση στα 25Gb / s, συνιστάται η ίνες OM4 (μέχρι 100m).Τα ίδια καλώδια χρησιμοποιούνται για τις συνδέσεις 10G..

• Ασφάλεια λέιζερ:Είναι ασφαλές σε φυσιολογικές συνθήκες λειτουργίας, αλλά μην κοιτάζετε την οπτική διάτρηση ή να συνδέεστε με τις ίνες ενώ κοιτάζετε το τέλος.
• Ηλεκτροστατική εκκένωση (ESD):Χρησιμοποιήστε πάντα ένα ιμάντα καρπού ESD ή χειριστείτε τον δέκτη από τα πλάγια του όταν τον εγκαταστήσετε ή τον αφαιρείτε από ένακάρτα δικτύουή διακόπτης για την αποφυγή βλάβης ευαίσθητων εξαρτημάτων.
• Καθαρές οπτικές διεπαφές:Βεβαιωθείτε ότι οι συνδέσεις LC στον δέκτη και τα καλώδια δέσμης ινών είναι καθαρά και απαλλαγμένα από σκόνη πριν από τη σύνδεση για να αποφευχθεί η υποβάθμιση του σήματος και η φυσική βλάβη.
• Θερμική διαχείριση:Μην μπλοκάρετε την ροή αέρα γύρω από το κλουβί του δέκτη ή του υποδοχέα σας.
• Εγκατάσταση με θερμό σύμπλεγμα:Ενώ ο πομπός υποστήριξε την καυτή σύνδεση, ακολουθήστε πάντα τις κατευθυντήριες γραμμές της συγκεκριμένης συσκευής υποδοχής για την εισαγωγή ή την αφαίρεση των μονάδων SFP28 για να αποφευχθεί η διαφθορά των δεδομένων ή τα προβλήματα υλικού.
