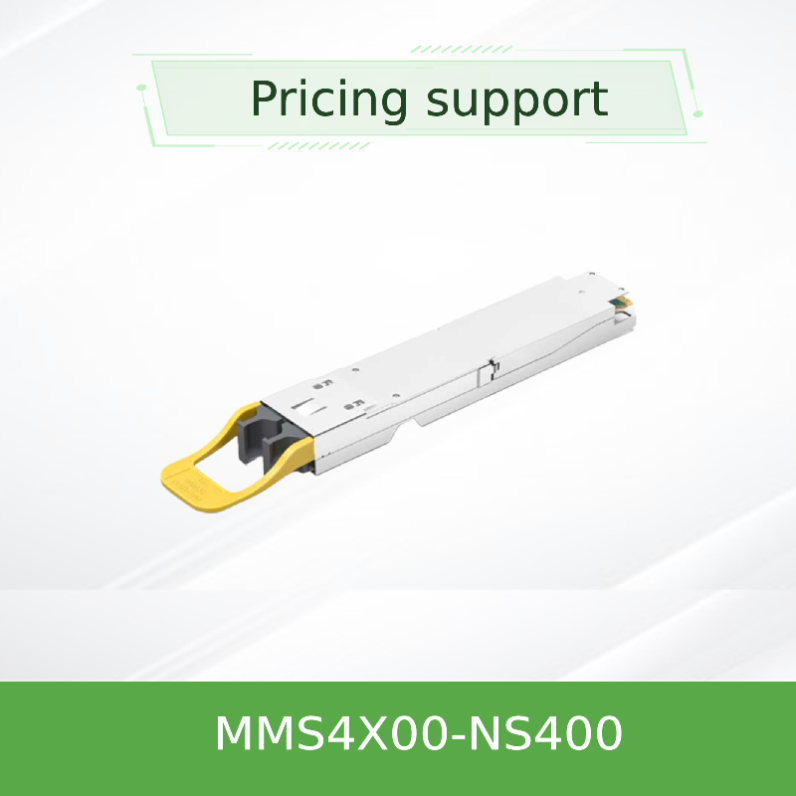

MMS4X00-NS400 400Gb/s OSFP DR4 Οπτικός δέκτης με μονό τρόπο

1Γενική εικόνα του προϊόντος

Ο NVIDIA® MMS4X00-NS400 είναι ένας υψηλής απόδοσης, μονόport OSFP οπτικός δέκτης που έχει σχεδιαστεί για την επόμενη γενιά υποδομών κέντρων δεδομένων 400Gb / s.Αυτή η μονάδα DR4 (4-καναλιών Datacenter Reach) χρησιμοποιεί τεχνολογία ενιαίας μορφής ινών με 100G-PAM4 διαμόρφωση ανά λωρίδα, παρέχοντας αξιόπιστη μετάδοση έως και 100 μέτρα.Αυτό το πομπό προσαρμόζεται αυτόματα και στα δύο πρωτόκολλα InfiniBand NDR και 400GbE Ethernet, παρέχοντας εξαιρετική ευελιξία για περιβάλλοντα δικτύωσης υψηλής ταχύτητας.καλώδιο με παθητική ίνα, αυτός ο ενεργός δέκτης ενσωματώνει εξελιγμένες δυνατότητες επεξεργασίας σήματος και διάγνωσης.

2Βασικά χαρακτηριστικά

• Ταχύτητα δεδομένων 400Gb/s (4 κανάλια 100G-PAM4)
• Μέχρι 100m εμβέλειας σε μονοδιαχείριση ινών (SMF)
• Σχήμα OSFP με σχεδιασμό επίπεδης επιφάνειας
• Μοναδικός οπτικός σύνδεσμος MPO-12/APC
• Τεχνολογία λέιζερ EML 1310nm
• Δύο ταχύτητες λειτουργίας: 400Gb/s (4 κανάλια) ή 200Gb/s (2 κανάλια)
• Μέγιστη κατανάλωση ισχύος: 9W (400G), 5,5W (200G)
• Ολοκληρωμένη ψηφιακή διαγνωστική παρακολούθηση (DDM)
• Επικοινωνία με ηλεκτρική ενέργεια
• Πιστοποιημένο προϊόν λέιζερ κλάσης 1

3Βασικές τεχνολογίες και πρότυπα

Αυτό το προηγμένοΔιάταξη για την κατασκευή καλωδίωνΟ δέκτης-μεταφορέας χρησιμοποιεί τεχνολογία 1310nm External Modulation Laser (EML) και τροποποίηση PAM4 για την επίτευξη υψηλής πυκνότητας δεδομένων.και OSFP MSA Rev. 1.12Η ενότητα διαθέτει διασύνδεση διαχείρισης συμβατή με το CMS 4.0 και υποστηρίζει προσαρμοστική εξίσωση, εξασφαλίζοντας την ακεραιότητα του σήματος σε διάφορες συνθήκες σύνδεσης.Η σύνδεση MPO-12/APC με γωνιακή γυάλωση ελαχιστοποιεί τις αντανακλάσεις πίσω, που το διακρίνει από τις συμβατικές συνδέσεις UPC που χρησιμοποιούνται με παλαιότερακαλώδιο με παθητική ίναλύσεις.

4. Αρχή λειτουργίας

Ο δέκτης μετατρέπει τέσσερις ηλεκτρικές λωρίδες σήματος PAM4 53,125 GBd από τον ξενιστή σε οπτικά σήματα χρησιμοποιώντας ενσωματωμένα λέιζερ EML.Αυτά τα οπτικά σήματα μεταδίδονται μέσω τεσσάρων ειδικών ινών εντός του συνδετήρα MPO-12 μέσω μονοτρόπουΔιάταξη για την κατασκευή καλωδίωνΗ ενσωματωμένη τεχνολογία DSP παρέχει επαναπρογραμματισμό σήματος, προσαρμοστική εξισορρόπηση εισόδου,και την έμφαση της εξόδου για να αντισταθμίσει τις δυσλειτουργίες του καναλιούΗ μονάδα ανιχνεύει αυτόματα τη διαμόρφωση της συνδεδεμένης ινών.λειτουργούν με πλήρη ταχύτητα 400Gb/s με συνδεσιμότητα τεσσάρων καναλιών ή μειώνονται σε λειτουργία 200Gb/s όταν συνδέονται μόνο 2 κανάλια μέσω καλωδίων διαχωρισμού.

5. Σενάρια εφαρμογής

• ConnectX-7 400Gb/s NIC σε συνδέσεις Quantum-2/InfiniBand NDR
• Διασύνδεση συστάσεων υπολογιστών υψηλών επιδόσεων (HPC) και AI/ML
• Αρχιτεκτονική δικτύου κέντρου δεδομένων 400GbE
• Υπερβαθμικό κέντρο δεδομένων και υποδομή cloud
• Δίκτυα περιοχών αποθήκευσης που απαιτούν συνδέσεις υψηλού εύρους ζώνης

6Τεχνικές προδιαγραφές

7. Πλεονεκτήματα και πλεονεκτήματα

• Ευελιξία πρωτοκόλλου:Ανιχνεύει και προσαρμόζεται αυτόματα στα πρωτόκολλα InfiniBand NDR και 400GbE Ethernet χωρίς να απαιτείται διαμόρφωση.
• Διπλή ταχύτητα:Ελαχιστοποιεί αυτόματα τη λειτουργία σε 200Gb/s όταν χρησιμοποιούνται καλώδια διαχωρισμού 1:2, μειώνοντας την κατανάλωση ενέργειας κατά σχεδόν 40%.

• Το ολοκληρωμένο DDM παρέχει παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας, της τάσης, της ισχύος TX/RX και του ρεύματος παρακμής ανά λωρίδα για προληπτική συντήρηση.
• Βελτιωμένη αξιοπιστία:Οι αυστηρές δοκιμές και ο ποιοτικός έλεγχος της NVIDIA εξασφαλίζουν ανώτερη απόδοση και μακροζωία σε σύγκριση με τις εναλλακτικές οπτικές λύσεις.

8Υπηρεσία & Υποστήριξη

Αυτός ο πομπός υποστηρίζεται από την εγγύηση ποιότητας και την τεχνική υποστήριξη της NVIDIA.Η τεχνική ομάδα μας παρέχει 24/7 συμβουλές για την υποστήριξη της ολοκλήρωσης και την αντιμετώπιση προβλημάτωνΕίμαστε ένας εξουσιοδοτημένος διανομέας για γνήσια στοιχεία δικτύωσης NVIDIA, συμπεριλαμβανομένου αυτού του υψηλής απόδοσηςΔιάταξη για την κατασκευή καλωδίωνΛύσιμο δέκτη.

9Συχνές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ DR4 και FR4 οπτικούς δέκτες;
Α: Οι δέκτες DR4 χρησιμοποιούν παράλληλη μονοδιαχείριση ινών με συνδετήρες MPO για ακτίνες μέχρι 500m, ενώ οι FR4 χρησιμοποιούν τεχνολογία CWDM πάνω από διπλή ινή για ακτίνες μέχρι 2km.Το DR4 είναι συνήθως πιο οικονομικό για εφαρμογές εντός κέντρου δεδομένων.

Ε: Μπορεί αυτός ο δέκτης να χρησιμοποιηθεί τόσο με μονοτροπικές όσο και με πολυτροπικές ίνες;
Απάντηση: Όχι, το MMS4X00-NS400 έχει σχεδιαστεί ειδικά για εφαρμογές μονοδιαχείρισης ινών. Η χρήση του με πολυδιαχείριση ινών θα έχει ως αποτέλεσμα σημαντική απώλεια σήματος και αναξιόπιστη λειτουργία.Χρησιμοποιείστε πάντα εγκεκριμένο μονό τρόποΔιάταξη για την κατασκευή καλωδίων.

Ε: Πώς λειτουργεί η λειτουργία διπλής ταχύτητας;
Α: Όταν συνδεθεί με καλώδιο διαχωρισμού 1:2 (όπως η σειρά MFP7E40), ο δέκτης λαμβάνει αυτόματα ότι συνδέονται μόνο 2 κανάλια και μειώνει τη λειτουργία σε λειτουργία 200Gb/s,ταυτόχρονα μείωση της κατανάλωσης ενέργειας από 9W σε 5W.5W.

10Προφυλάξεις

• Χρησιμοποιήστε πάντα καλώδια crossover MPO-12/APC που συνιστάται από την NVIDIA (σειρά MFP7E30) για βέλτιστες επιδόσεις.
• Πρέπει να εξασφαλίζεται ο κατάλληλος καθαρισμός των συνδέσμων MPO πριν από την εγκατάσταση, ώστε να αποφεύγεται η μόλυνση που προκαλεί το 80% των προβλημάτων σύνδεσης.
• Δεν πρέπει να αναμειγνύονται οι συνδετήρες APC (πράσινοι) με τους συνδετήρες UPC (μπλε), καθώς δεν είναι συμβατοί.
• Λειτουργούν εντός της καθορισμένης περιοχής θερμοκρασίας θήκης από 0 °C έως 70 °C για αξιόπιστη απόδοση.
• Αυτό το προϊόν λέιζερ κλάσης 1 είναι ασφαλές υπό κανονικές συνθήκες λειτουργίας, αλλά δεν πρέπει να αποσυναρμολογείται.
• Διαχειριστείτε τον πομπό και τους συναφείςκαλώδιο με παθητική ίναμε προσοχή ώστε να αποφεύγονται ζημιές στις οπτικές διεπαφές.
