Mellanox MAM1Q00A-QSA QSFP+ σε SFP+ Adapter Μετατροπέας Διασύνδεσης Δικτύου
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MAM1Q00A-QSA |
| Έγγραφο: | MAM1Q00A-QSA.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 PCS |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο αρ.: | MAM1Q00A-QSA | Σχήμα: | Κυβοειδής |
|---|---|---|---|
| Εξουσία: | Ενιαία ισχύ 3.3V | Dynamix QSA: | QSFP+ σε SFP+ |
| Θερμοκρασία λειτουργίας: | 0 ℃ - 70 ℃ | Τεχνική: | CMIS |
| Τεχνολογία: | Υποστήριξη IB και ETH | Εμπορικό σήμα: | Mellanox |
Περιγραφή προϊόντων

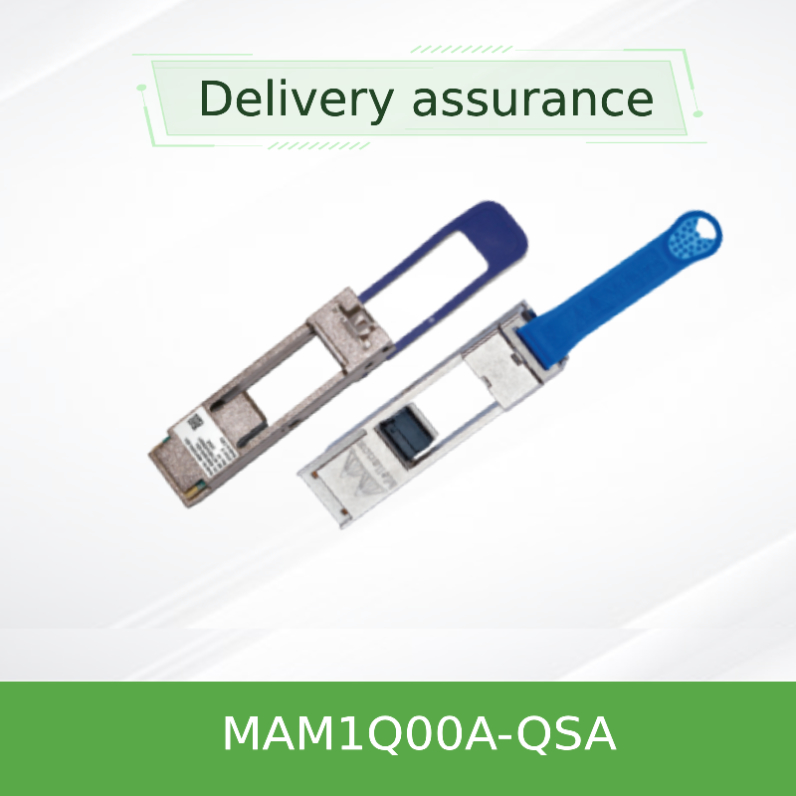

Μεταμορφωτής Mellanox MAM1Q00A-QSA DynamiX QSFP+ σε SFP+
Μετατροπή δικτυακής διεπαφής υψηλών επιδόσεων
Ο προσαρμογός Mellanox DynamiX MAM1Q00A-QSA παρέχει απρόσκοπτη συνδεσιμότητα μεταξύ των θύρων QSFP+ τεσσάρων λωρίδων και των δέκτη ή καλωδίων SFP+ μονογραμμάτων.Αυτός ο καινοτόμος προσαρμογός δικτύου επιτρέπει την οικονομικά αποδοτική ενσωμάτωση διαφορετικών τεχνολογιών διεπαφής δικτύου, διατηρώντας παράλληλα βέλτιστες επιδόσεις και αξιοπιστία.
Συμφωνία μεταξύ πολλών προμηθευτών
Εργάζεται με όλους τους μεγάλους προμηθευτές οπτικών μονάδων και καλωδίων χαλκού άμεσης σύνδεσης
Συμμόρφωση με τα πρότυπα
Πλήρης συμμόρφωση με τις QSFP+ MSA SFF-8436 και SFP+ MSA SFF-8418/8419
Χαρακτηριστικά του προϊόντος
Φυσικές προδιαγραφές
- Ο συντελεστής φόρμας QSFP+ με δοχείο SFP+
- Ασφαλής μηχανισμός κλειδώματος για αξιόπιστες συνδέσεις
- Σχεδιασμός συμμορφωμένης αντίστασης (90-110Ω χαρακτηριστική αντίσταση)
- Κατασκευή σύμφωνη με το RoHS
- Αρχιτεκτονική χαμηλής απώλειας εισαγωγής
Χαρακτηριστικά απόδοσης
- Διαλειτουργικότητα ανεξάρτητη από τον κατασκευαστή
- Άμεση διαδρομή στη μνήμη μονάδας SFP
- Διασύνδεση διαχείρισης I2C σύμφωνη με την SFF-8636
- Υποστηρίζει δέκτες δέκτη 10GbE SFP+ και 1GbE SFP
- Καταχωρισμένο δίπλωμα ευρεσιτεχνίας #7934,959 τεχνολογία
Τεχνικά πρότυπα και πρωτόκολλα
Ο προσαρμογός δικτύου MAM1Q00A-QSA υλοποιεί πρωτόκολλα βιομηχανικού προτύπου για να εξασφαλίσει ευρεία συμβατότητα:
- Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ- συμμόρφωση με τις προδιαγραφές του τετραγωνικού μικρού τύπου
- SFP+ MSA SFF-8418/8419- Συμφωνία μικρής μορφής-παράγοντας
- SFF-8636- Προδιαγραφή διασύνδεσης διαχείρισης για την ανάγνωση δεδομένων SFP
- Διασύνδεση διαχείρισης I2C- Τυπικό πρωτόκολλο επικοινωνίας για τη διαχείριση συσκευών
- Συμμόρφωση με το RoHS- Ακολουθεί τις οδηγίες για τον περιορισμό των επικίνδυνων ουσιών
Αρχή λειτουργίας
Ο προσαρμογός DynamiX QSA λειτουργεί ως μετατροπέας φυσικής και ηλεκτρικής διεπαφής μεταξύ διαφορετικών παραγόντων φόρμας.ενώ οι τρεις εναπομείναντες λωρίδες στον συνδετήρα QSFP+ παραμένουν απρόσδετεςΑυτή η έξυπνη λύση κάρτας δικτύου διατηρεί την ακεραιότητα του σήματος μέσω σχεδιασμού αντιστάθμισης και ελάχιστης απώλειας εισαγωγής.
Ο προσαρμογός παρέχει άμεση πρόσβαση στη μνήμη του συνδεδεμένου SFP δέκτη μέσω της διεπαφής διαχείρισης I2C, επιτρέποντας πλήρη συμβατότητα με τα υπάρχοντα συστήματα διαχείρισης και τις κάρτες διεπαφής δικτύου.Η προσέγγιση αυτή εξασφαλίζει ότι ο συνδεδεμένος δέκτης ή καλώδιο SFP+ λειτουργεί σαν να είναι απευθείας συνδεδεμένος με μια εγγενή θύρα SFP+.
Σενάρια εφαρμογής
Μετανάστευση κέντρου δεδομένων
Συνδέστε τις θύρες QSFP+ 40GbE switch με τις θύρες SFP+ 10GbE server NIC κατά τη διάρκεια αναβαθμίσεων υποδομής, παρέχοντας ευέλικτη διαδρομή μετάβασης κάρτας δικτύου.
Ενσωμάτωση πολλών προμηθευτών
Επιτρέπει τη σύνδεση μεταξύ εξοπλισμού διαφορετικών κατασκευαστών όπου οι τύποι θύρων δεν ταιριάζουν, λειτουργώντας ως λύση καθολικού προσαρμογέα δικτύου.
Τεχνικές προδιαγραφές
Οδηγός επιλογής μοντέλου
Ανταγωνιστικά πλεονεκτήματα
Παγκόσμια συμβατότητα
Σε αντίθεση με τις ειδικές λύσεις προμηθευτών, αυτός ο προσαρμογός δικτύου λειτουργεί με όλους τους μεγάλους κατασκευαστές οπτικών εντύπων και καλωδίων χαλκού,παρέχοντας άνευ προηγουμένου ευελιξία σε περιβάλλοντα μικτών προμηθευτών.
Αποδεδειγμένη Αξιόπιστη
Με την εγγεγραμμένη τεχνολογία πατέντας και τις ολοκληρωμένες δοκιμές, αυτός ο προσαρμογός κάρτας δικτύου παρέχει σταθερή απόδοση και αντοχή σε απαιτητικά περιβάλλοντα δικτύου.
Υπηρεσία & Υποστήριξη
- Εγγύηση:1 έτος περιορισμένη εγγύηση υλικού που καλύπτει την επισκευή ή αντικατάσταση εξαρτημάτων
- Διαθεσιμότητα:Σε αποθέματα με δυνατότητα άμεσης αποστολής
- Τεχνική υποστήριξη:Ολοκληρωμένη συμβουλευτική πριν από τις πωλήσεις και τεχνική βοήθεια μετά τις πωλήσεις
- Διασφάλιση ποιότητας:Επεξεργασία για την επίτευξη αυστηρών απαιτήσεων ποιότητας πριν από την αποστολή
- Πολιτική επιστροφής:Εγγύηση ικανοποίησης 30 ημερών με απλή διαδικασία επιστροφής
Συχνές Ερωτήσεις
Ποιοι τύποι δέκτη-αποδέκτη είναι συμβατοί με το MAM1Q00A-QSA;
Ο προσαρμογός υποστηρίζει τόσο τους δέκτες δέκτη 10GbE SFP+ όσο και τους δέκτες δέκτη 1GbE SFP που συμμορφώνονται με τη Small Form-factor Pluggable (SFP) Transceiver Multi-source Agreement (MSA).Είναι ανεξάρτητο από τον προμηθευτή και συνεργάζεται με όλους τους μεγάλους κατασκευαστές οπτικών μονάδων..
Μπορεί να χρησιμοποιηθεί με καλώδια χαλκού που συνδέονται άμεσα;
Ναι, το MAM1Q00A-QSA υποστηρίζει τόσο τους οπτικούς δέκτες μεταφοράς όσο και τα καλώδια άμεσης σύνδεσης χαλκού (DAC) με συνδέσεις SFP +, καθιστώντας το ένα ευέλικτο αξεσουάρ κάρτας δικτύου για διάφορες απαιτήσεις συνδεσιμότητας.
Ποια είναι η διαφορά μεταξύ των τυποποιημένων και των εκτεταμένων μοντέλων θερμοκρασίας;
Το πρότυπο MAM1Q00A-QSA λειτουργεί από 0 °C έως 70 °C, ενώ η εκτεταμένη έκδοση MAM1Q00A-QSA_E υποστηρίζει θερμοκρασίες από -10 °C έως 85 °C,που το καθιστά κατάλληλο για βιομηχανικές εφαρμογές και σκληρά περιβάλλοντα.
Απαιτείται ειδικός οδηγός ή διαμόρφωση;
Όχι, ο προσαρμογός είναι εντελώς παθητικός και δεν απαιτεί οδηγοί ή διαμόρφωση.
Οδηγίες εγκατάστασης και λειτουργίας
Σημαντικά Σκεφτήματα
- Βεβαιωθείτε ότι η διάμετρος της κάρτας SFP+/SFP είναι μεγαλύτερη από 6,0 mm για να αποφευχθεί η βλάβη κατά την εισαγωγή.
- Μην επιχειρήσετε να εισαγάγετε τους δέκτες SFP ανάποδα, καθώς αυτό μπορεί να βλάψει το δοχείο του προσαρμογέα
- Ελέγξτε τη συμβατότητα με συγκεκριμένα μοντέλα καρτών διασύνδεσης και δικτύου πριν από την ανάπτυξη
- Διατήρηση των συνθηκών λειτουργίας εντός των καθορισμένων εύρων θερμοκρασίας και υγρασίας
- Χρησιμοποιείστε κατάλληλες προφυλάξεις κατά την εγκατάσταση και χειρισμό
- Για εκτεταμένες εφαρμογές θερμοκρασίας, επιλέξτε την παραλλαγή MAM1Q00A-QSA_E ειδικά σχεδιασμένη για σκληρά περιβάλλοντα.
