MMA4Z00-NS οπτικός δέκτης μετάδοσης mellanox συμβατός 800G 2xSR4 OSFP PAM4 850nm 50m
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | Οπτικός πομποδέκτης mma4z00-NS Mellanox |
| Έγγραφο: | MMA4Z00-NS.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Κατάσταση: | Νέο και πρωτότυπο | Διαθεσιμότητα: | Στοκ |
|---|---|---|---|
| τεχνολογία: | Infiniband και Ethernet | Μέγιστη ταχύτητα: | 800GB/s |
| Μήκος: | 50μ. | Εύρος Θερμοκρασίας: | 0 ° C έως +70 ° C |
| όνομα: | Mellanox οπτικός πομποδέκτης MMA4Z00-NS Συμβατό 800G 2XSR4 OSFP PAM4 850NM 50M Infiniband NDR Transc | Λέξεις κλειδιά: | Ο οπτικός πομποδέκτης Mellanox |
| Επισημαίνω: | Οπτικός πομποδέκτης Mellanox OSFP 800G,Πομποδέκτης MMA4Z00-NS 2xSR4 PAM4,Πομποδέκτης Mellanox 850nm με εγγύηση |
||
Περιγραφή προϊόντων

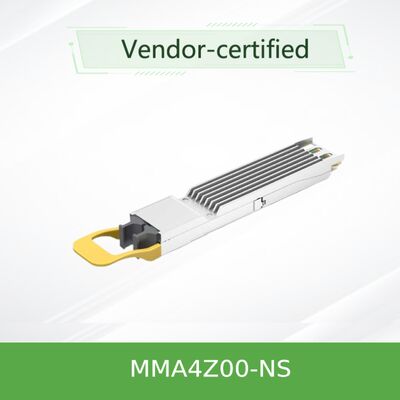

Ο οπτικός πομποδέκτης NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 προσφέρει την απόλυτη λύση κάρτας δικτύου υψηλής πυκνότητας και υψηλού εύρους ζώνης για κέντρα δεδομένων AI και HPC επόμενης γενιάς.
Το MMA4Z00-NS δεν είναι απλώς μια κάρτα δικτύου. είναι μια ανακάλυψη στην πυκνότητα και την αποδοτικότητα. Συσκευάζει δύο ανεξάρτητες μηχανές πομποδεκτών 400Gb/s NDR σε έναν μόνο συντελεστή μορφής OSFP, διπλασιάζοντας αποτελεσματικά την πυκνότητα θυρών διακοπτών όπως η πλατφόρμα mq9700. Αυτό επιτρέπει 64 θύρες 400G σε ένα πλαίσιο 32 υποδοχών, μειώνοντας δραματικά τον χώρο ραφιού και την πολυπλοκότητα καλωδίωσης, υποστηρίζοντας ταυτόχρονα τα πρωτόκολλα InfiniBand και Ethernet αυτόματα.
Το NVIDIA MMA4Z00-NS είναι ένας οπτικός πομποδέκτης 800 Gigabit ανά δευτερόλεπτο (Gb/s), διπλής θύρας, συντελεστή μορφής OSFP, σχεδιασμένος για εφαρμογές μικρής εμβέλειας πολυτροπικών ινών (SR8). Κάθε μονάδα στεγάζει δύο πλήρεις πομποδέκτες 400Gb/s, παρέχοντας ένα συνολικό εύρος ζώνης 800Gb/s στον κεντρικό διακόπτη mq9700 ή παρόμοιο μέσω ενός μόνο ηλεκτρικού συνδέσμου, ενώ παρέχει δύο ανεξάρτητες οπτικές διεπαφές MPO-12/APC.
Σχεδιασμένο ειδικά για αερόψυκτους διακόπτες NVIDIA Quantum-2 NDR InfiniBand και Spectrum-4 400GbE, χρησιμοποιεί ένα finned-top κέλυφος για βελτιωμένη θερμική διαχείριση. Μια παραλλαγή flat-top (MMA4Z00-NS-FLT) είναι διαθέσιμη για συστήματα υγρόψυξης και πλατφόρμες DGX H100.
- Υποστήριξη διπλού πρωτοκόλλου: Ενεργοποιεί αυτόματα το υλικολογισμικό InfiniBand ή Ethernet με βάση τον κεντρικό διακόπτη
- Υψηλή Πυκνότητα: Δύο θύρες 400G σε μία υποδοχή OSFP, μεγιστοποιώντας τη χρήση της πρόσοψης του διακόπτη
- Απόδοση: 800G aggregate (2x400G) χρησιμοποιώντας διαμόρφωση 100G-PAM4 ανά λωρίδα μέσω 8 καναλιών που βασίζονται σε VCSEL
- Εμβέλεια: Έως 50 μέτρα σε πολυτροπική ίνα OM4, 30 μέτρα σε OM3 (με δύο πίνακες patch)
- Ενεργειακά Αποδοτικό: Μέγιστη διασπορά ισχύος 17W, με λειτουργία χαμηλής κατανάλωσης σε κατάσταση αναστολής λειτουργίας στα 2,0W
- Hot-Pluggable: Πλήρως συμβατό με τα πρότυπα διαχείρισης OSFP MSA και CMIS 4.0

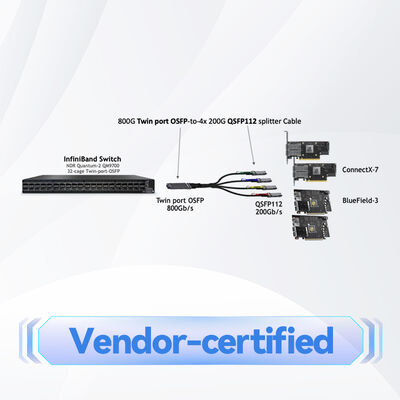

- Ευέλικτη Συνδεσιμότητα: Υποστηρίζει τόσο ευθύγραμμες όσο και 1:2 καλώδια ινών διαχωριστή για διαμορφώσεις συνδέσμων 400G ή 200G
- Συντελεστής Μορφής & Διαχείριση: Συμβατό με την προδιαγραφή OSFP MSA Rev. 1.12 και την προδιαγραφή Common Management Interface (CMIS) 4.0
- Διαμόρφωση: 100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) ανά ηλεκτρική και οπτική λωρίδα
- Οπτική Μηχανή: Συστοιχίες 850nm VCSEL (Vertical-Cavity Surface-Emitting Laser) για μετάδοση πολλαπλών τρόπων
- Σύνδεσμος: Πατενταρισμένος κάθετος προσανατολισμός διπλών συνδέσμων MPO-12/APC (Angled Physical Contact) για να ταιριάζει στο σχεδιασμό διπλής θύρας, ελαχιστοποιώντας την ανάκλαση
- Διαγνωστικά: Ολοκληρωμένη Ψηφιακή Παρακολούθηση Διαγνωστικών (DDM) για παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας, της τάσης, της προκατάληψης TX και της οπτικής ισχύος ανά λωρίδα
Ο πομποδέκτης λειτουργεί ως ένας εξελιγμένος ηλεκτρο-οπτικός μετατροπέας. Στην πλευρά του κεντρικού υπολογιστή (π.χ., ένας διακόπτης mq9700), λαμβάνει 8 λωρίδες ηλεκτρικών σημάτων 100G-PAM4. Εσωτερικά, δύο πανομοιότυπες μηχανές πομποδεκτών επεξεργάζονται τέσσερις λωρίδες η καθεμία.
Ροή Διεργασίας: Ηλεκτρική είσοδος (PAM4) → Driver & Laser Array (E/O Conversion) → 850nm Light into Multimode Fiber → Remote Receiver (O/E Conversion) → Output Electrical Signal.
Κάθε μία από τις δύο οπτικές θύρες χρησιμοποιεί έναν σύνδεσμο MPO 12 ινών, αλλά ενεργοποιεί μόνο 8 ίνες (4 για μετάδοση, 4 για λήψη). Για να συνδέσετε απευθείας δύο πομποδέκτες, Type-B crossover fiber cables απαιτούνται, τα οποία εναλλάσσουν εσωτερικά τα ζεύγη ινών Tx και Rx για να ευθυγραμμίσουν σωστά τους πομπούς με τους δέκτες.
- Διασύνδεση Διακόπτη-σε-Διακόπτη: Δημιουργήστε έναν σύνδεσμο 800G μεταξύ δύο διακοπτών ή δύο ανεξάρτητους συνδέσμους 400G σε ξεχωριστούς διακόπτες
- Συνδεσιμότητα διακομιστή υψηλής πυκνότητας: Συνδέστε έναν διακόπτη σε πολλούς προσαρμογείς NVIDIA ConnectX-7 και/ή BlueField-3 DPUs
- Υφασμα AI/GPU Cluster: Ιδανικό για την κατασκευή δικτύων χαμηλής καθυστέρησης, υψηλού εύρους ζώνης για συστήματα NVIDIA DGX H100 και επικοινωνία GPU-σε-GPU μέσω InfiniBand
- Ενοποιημένο Spine-Leaf Κέντρου Δεδομένων: Μεγιστοποιήστε την πυκνότητα εύρους ζώνης στα επίπεδα συγκέντρωσης και πυρήνα των υφασμάτων Ethernet
| Χαρακτηριστικό | Προδιαγραφή |
|---|---|
| Μοντέλο προϊόντος | MMA4Z00-NS (Finned Top) |
| Συντελεστής Μορφής | OSFP Twin-Port |
| Συνολικός Ρυθμός Δεδομένων | 800 Gb/s (2 x 400 Gb/s) |
| Διαμόρφωση | 100G-PAM4 ανά λωρίδα |
| Οπτικό Μήκος Κύματος | 850 nm VCSEL |
| Μέγιστη Εμβέλεια Ίνας (OM4) | 50 μέτρα |
| Τύπος Συνδέσμου | 2 x MPO-12/APC |
| Υποστήριξη Πρωτοκόλλου | NDR InfiniBand / 400Gb Ethernet |
| Κατανάλωση Ισχύος (Μέγιστη) | 17 Watts |
| Λειτουργία Χαμηλής Ισχύος | < 2.0 Watts |
| Τάση Τροφοδοσίας | 3.3 V ±5% |
| Θερμοκρασία Λειτουργίας Θήκης | 0°C έως +70°C |
| Κατηγορία Ασφάλειας Laser | Class 1M |
| Συμβατές Πλατφόρμες | Διακόπτες NVIDIA Quantum-2, Spectrum-4 (σειρά mq9700) |
- Απαράμιλλη Πυκνότητα Θυρών: Διπλασιάζει τον πραγματικό αριθμό θυρών 400G ανά πλαίσιο διακόπτη σε σύγκριση με τους πομποδέκτες μίας θύρας, προσφέροντας ανώτερη απόδοση CapEx και εξοικονόμηση χώρου ραφιού
- Ευελιξία Πρωτοκόλλου: Ένα μόνο SKU εξυπηρετεί τόσο περιβάλλοντα InfiniBand όσο και Ethernet, απλοποιώντας το απόθεμα και προσφέροντας ευελιξία για το μέλλον
- Έξυπνη Διαχείριση Ενέργειας: Όταν χρησιμοποιείται με καλώδια διαχωριστή για συνδέσμους 200G, σηματοδοτεί αυτόματα την κάρτα δικτύου του μακρινού άκρου για να μειώσει την ισχύ από 8W σε 5,5W, βελτιστοποιώντας τη συνολική χρήση ενέργειας του συστήματος
- Βελτιστοποίηση NVIDIA End-to-End: Δοκιμασμένο και επικυρωμένο αυστηρά εντός του οικοσυστήματος της NVIDIA, εξασφαλίζοντας εγγυημένη απόδοση και αξιοπιστία
- Βελτιωμένος Σχεδιασμός Ψύξης: Το κέλυφος με πτερύγια έχει σχεδιαστεί ειδικά για βέλτιστη θερμική απόδοση σε περιβάλλοντα διακοπτών υψηλής πυκνότητας, αερόψυξης
Υποστηρίζεται από τη δεκαετή εμπειρία της εταιρείας μας και την ισχυρή τεχνική ομάδα, παρέχουμε ολοκληρωμένη υποστήριξη για αυτήν και άλλες λύσεις καρτών δικτύου premium:
- Εγγύηση: Ισχύει η τυπική εγγύηση του κατασκευαστή. Διαθέσιμες εκτεταμένες επιλογές υποστήριξης
- Διαθεσιμότητα: Σε απόθεμα με έτοιμο προς αποστολή απόθεμα, υποστηρίζοντας παραγγελίες μεγάλου όγκου
- Τεχνική Υποστήριξη: 24/7 διαβούλευση με πελάτες και τεχνική βοήθεια μετά την πώληση
- Υπηρεσίες Ενσωμάτωσης: Εξειδικευμένη καθοδήγηση για την ανάπτυξη σε περιβάλλοντα δικτύου NVIDIA και πολλαπλών προμηθευτών
- Παγκόσμια Εφοδιαστική: Αξιόπιστη αποστολή με ακριβή παρακολούθηση παράδοσης
Συμβατότητα: Επαληθεύστε τη συμβατότητα του κεντρικού διακόπτη (π.χ., σειρά mq9700). Χρησιμοποιήστε μόνο με κλουβιά OSFP που συνιστά η NVIDIA.
Τύπος Ίνας: Χρησιμοποιήστε πολυτροπική ίνα OM3 ή OM4. Βεβαιωθείτε ότι η πολικότητα της ίνας είναι σωστή χρησιμοποιώντας καλώδια crossover τύπου B για άμεσους συνδέσμους πομποδέκτη-σε-πομποδέκτη.
Χειρισμός: Διατηρείτε πάντα προστατευτικά καπάκια σκόνης στις οπτικές θύρες όταν δεν είναι συνδεδεμένες. Καθαρίστε τους συνδέσμους MPO με εγκεκριμένα εργαλεία πριν από την εισαγωγή για να αποτρέψετε τη μόλυνση, η οποία είναι η κύρια αιτία αστοχιών συνδέσμων. Τηρείτε τις προφυλάξεις ESD (ηλεκτροστατική εκκένωση) κατά το χειρισμό.
Περιβαλλοντικά: Λειτουργήστε εντός του καθορισμένου εύρους θερμοκρασίας θήκης (0°C έως 70°C). Εξασφαλίστε επαρκή ροή αέρα στον διακόπτη για την έκδοση με πτερύγια.
Ασφάλεια Laser: Αυτό είναι ένα προϊόν λέιζερ κατηγορίας 1M. Μην κοιτάτε σε ανοιχτά οπτικά ανοίγματα ή χρησιμοποιείτε οπτικά όργανα για να δείτε τη δέσμη.
Ακολουθία Ισχύος: Η μονάδα είναι hot-pluggable, αλλά βεβαιωθείτε ότι η ισχύς και η γείωση του κεντρικού συστήματος πληρούν τις προδιαγραφές για να αποφύγετε ζημιές.
