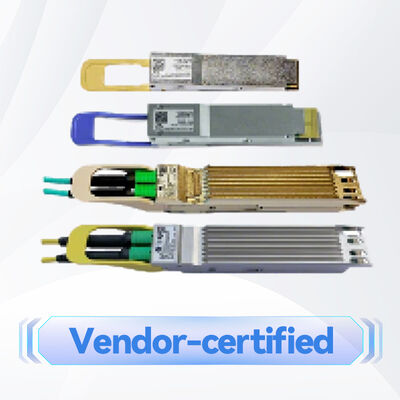

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Transceiver για σύνδεση υψηλής ταχύτητας σε διακομιστή

Το MMA4Z00-NS400 παρέχει ευέλικτη, υψηλής εύρους ζώνης σύνδεση για NVIDIA ConnectX-7 host adapters.λειτουργικότητα διπλής ταχύτητας: λειτουργεί εγγενώς ως συσκευή 400Gb/s, αλλά μειώνεται αυτόματα σε κάρτα NIC 200Gb/s όταν συνδέεται μέσω καλωδίων διαχωρισμού 1:2, μειώνοντας ταυτόχρονα την κατανάλωση ενέργειας.Σχεδιασμένο με επίπεδο OSFP shell για διεπαφή με τη λύση ψύξης σε κάρτες ConnectX-7, χρησιμεύει ως το τέλειο οπτικό αντίστοιχο των διακόπτες της σειράς mq9700 υψηλής πυκνότητας, επιτρέποντας την αποτελεσματική κλιμάκωση των AI και HPC clusters.

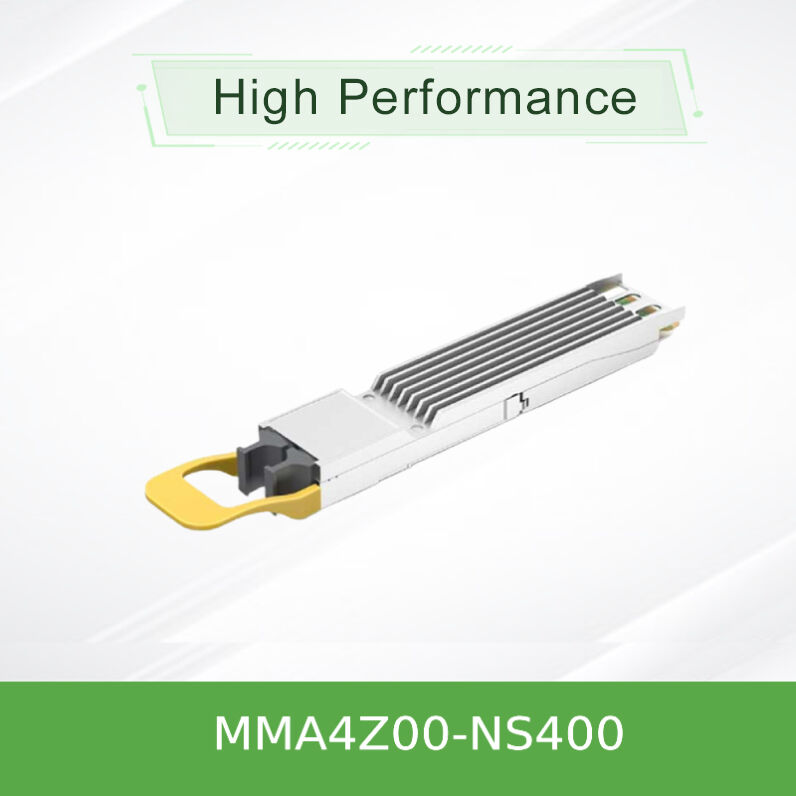

Το NVIDIA MMA4Z00-NS400 είναι ένας οπτικός δέκτης 400 Gigabit ανά δευτερόλεπτο (Gb / s), με μία θύρα, OSFP form-factor, multimode (SR4).Έχει σχεδιαστεί ειδικά για να τοποθετείται σε κάρτες διεπαφής δικτύου PCIe (NIC) βασισμένες στο ConnectX-7, παρέχοντας την οπτική διεπαφή για τη σύνδεση με προγενέστερους διακόπτες που είναι εξοπλισμένοι με 800G OSFP πολλαπλών θύρων.

Αυτός ο πομπός είναι βασικό συστατικό στην κατασκευή end-to-end NDR InfiniBand ή 400GbE δικτύων.που διαφέρουν μόνο στο φυσικό κέλυφος για να ταιριάζουν στο κλουβί OSFP στους προσαρμογείς ConnectX-7.

• Διπλό πρωτόκολλο, αυτόματη ανίχνευσηΤο σωστό firmware ενεργοποιείται με βάση το πρωτόκολλο του συνδεδεμένου διακόπτη.
• Προσαρμοστική λειτουργία διπλής ταχύτητας:
  • Τρόπος 400Gb/sΧρησιμοποιεί όλες τις 4 λωρίδες με ευθεία καλώδια MPO.
  • Λειτουργία 200Gb/s (NDR200): Ενεργοποιείται αυτόματα με καλώδια διαχωρισμού 1:2, χρησιμοποιώντας μόνο 2 λωρίδες.
• Βελτιωμένο προφίλ ισχύος: Η μέγιστη ισχύς είναι 8,5W στη λειτουργία 400G και μόνο 5,5W στη λειτουργία 200G, χάρη στην αυτόματη απενεργοποίηση του καναλιού.
• Οπτική μικρής εμβέλειας: 850nm σχεδιασμός βασισμένος σε VCSEL που υποστηρίζει έως 50m πάνω από OM4 ίνες και 30m πάνω από OM3.
• Σχεδιασμός θερμικής επιφάνειας: Το κέλυφος έχει σχεδιαστεί για να συνδυάζεται με τον αποθεματικό θερμότητας που ενσωματώνεται στο κλουβί προσαρμοστή ConnectX-7 για αποτελεσματική ψύξη.
• Ολοκληρωμένη διαχείριση: συμμορφούμενη με τα πρότυπα OSFP MSA και CMIS 4.0, με πλήρη ψηφιακή διαγνωστική παρακολούθηση (DDM).

Αυτό το προηγμένο συστατικό κάρτας δικτύου βασίζεται σε διάφορα βιομηχανικά πρότυπα και καινοτομίες της NVIDIA:

• Φόρμα & Διαχείριση: συμμορφώνεται με τις προδιαγραφές OSFP MSA αναθ. 1.12. Διαχειρίζεται μέσω της κοινής προδιαγραφής διεπαφής διαχείρισης (CMIS) 4.0.
• Διαμόρφωση και σηματοδότηση: Χρησιμοποιεί 100Gbaud PAM4 (Pulse Amplitude Modulation, 4-level) ανά λωρίδα για ηλεκτρικές και οπτικές διεπαφές.
• Οπτικό σχεδιασμόΧρησιμοποιεί αξιόπιστη σειρά VCSEL 850nm για τη μετάδοση multimode. Διαθέτει συνδετήρα MPO-12/APC (Angled Physical Contact) για την ελαχιστοποίηση της οπτικής αντίστροφης.
• Διαγνωστική: Ο ενσωματωμένος μικροελεγκτής παρέχει DDM σε πραγματικό χρόνο για παραμέτρους όπως θερμοκρασία, τάση, ρεύμα παρακμής λέιζερ και οπτική ισχύς TX / RX ανά λωρίδα.

Ο δέκτης-αποδέκτης λειτουργεί ως ηλεκτρο-οπτική πύλη για την κάρτα NIC ConnectX-7. Λαμβάνει τέσσερις λωρίδες ηλεκτρικών σημάτων 100G-PAM4 από τον προσαρμογέα,τις μετατρέπει σε οπτικά σήματα μέσω της συστοιχίας VCSEL, και τις μεταδίδει μέσω τεσσάρων πολυμέσων ινών.

Σχέδιο σύνδεσης:Το MMA4Z00-NS400 συνδέεται συνήθως με μια θύρα ενός 800G δίδυμου πορτ-παραδοτή (όπως το MMA4Z00-NS) σε έναν διακόπτη.Καλώδιο διασταυρούμενης ινών τύπου ΒΑυτό το καλώδιο διασχίζει εσωτερικά τις ίνες μετάδοσης και λήψης για να διασφαλίσει ότι ο πομπός μιας ενότητας ευθυγραμμίζεται με τον δέκτη της άλλης.

Η ταχύτητα καθορίζεται από τον τύπο του καλωδίου: ένα ευθεία καλώδιο 4 καναλιών επιτρέπει 400G· ένα καλώδιο διαχωρισμού 1:2 ενεργοποιεί μόνο 2 κανάλια στον δέκτη, δημιουργώντας έναν σύνδεσμο 200G.

• Σύνδεση AI/ML Server υψηλής πυκνότητας: Συνδέστε μεμονωμένους διακομιστές εξοπλισμένους με κάρτες δικτύου ConnectX-7 σε back-switches με δυνατότητα 800G (π.χ. πλατφόρμες mq9700) σε γκρουπ GPU.
• Ευέλικτη κλίμακα συστάσεων:
  • Ένα διακόπτη διπλής θύρας μπορεί να συνδεθεί μεΔύο.400G διακομιστές (χρησιμοποιώντας ευθεία καλώδια).
  • Ένα διακόπτη διπλής θύρας μπορεί να συνδεθεί μεΤέσσερα200G διακομιστές (χρησιμοποιώντας καλώδια διαχωρισμού), βελτιστοποιώντας τη χρήση των λιμένων.
• Υφάσματα υπολογιστών υψηλών επιδόσεων (HPC): Παροχή συνδέσμων χαμηλής καθυστέρησης και υψηλού εύρους ζώνης για κόμβους υπολογισμού σε περιβάλλοντα υπερυπολογιστών με βάση το InfiniBand.
• Συγκεντρωμένα δίκτυα κέντρων δεδομένων: Να χρησιμεύει ως οπτική διεπαφή από την πλευρά του διακομιστή στις αρχιτεκτονικές της επόμενης γενιάς 400GbE.

• Ευφυής κλιμάκωση ισχύος: Η μοναδική αυτόματη διαπραγμάτευση μειώνει την ισχύ κατά ~ 35% όταν λειτουργεί σε λειτουργία 200G, μειώνοντας άμεσα το OPEX και το θερμικό φορτίο στο πλαίσιο του διακομιστή.
• Ευελιξία της αποστολής: Μια μονάδα SKU δέκτη υποστήριξε δύο κοινά επίπεδα ταχύτητας (400G και 200G), απλοποιώντας την εξοικονόμηση και επιτρέποντας ευέλικτη κλιμάκωση του εύρους ζώνης δικτύου.
• Βελτιστοποίηση του οικοσυστήματος: Ως μέρος της ολοκληρωμένης λύσης της NVIDIA, επικυρώνεται αυστηρά με προσαρμογείς ConnectX-7 και διακόπτες Quantum-2/Spectrum-4 (series mq9700), εξασφαλίζοντας την αξιοπιστία plug-and-play.
• Ανώτερη θερμική ολοκλήρωση: Η σχεδίαση της επίπεδης επιφάνειας έχει σχεδιαστεί ειδικά για το σύστημα θερμικής διαχείρισης των καρτών ConnectX-7, εξασφαλίζοντας σταθερή λειτουργία υπό πλήρες φορτίο.
• Υποστήριξη πρωτοκόλλου μελλοντικής προστασίας: Το firmware διπλού πρωτοκόλλου εξαλείφει την ανάγκη για ξεχωριστά αποθέματα InfiniBand και Ethernet.
