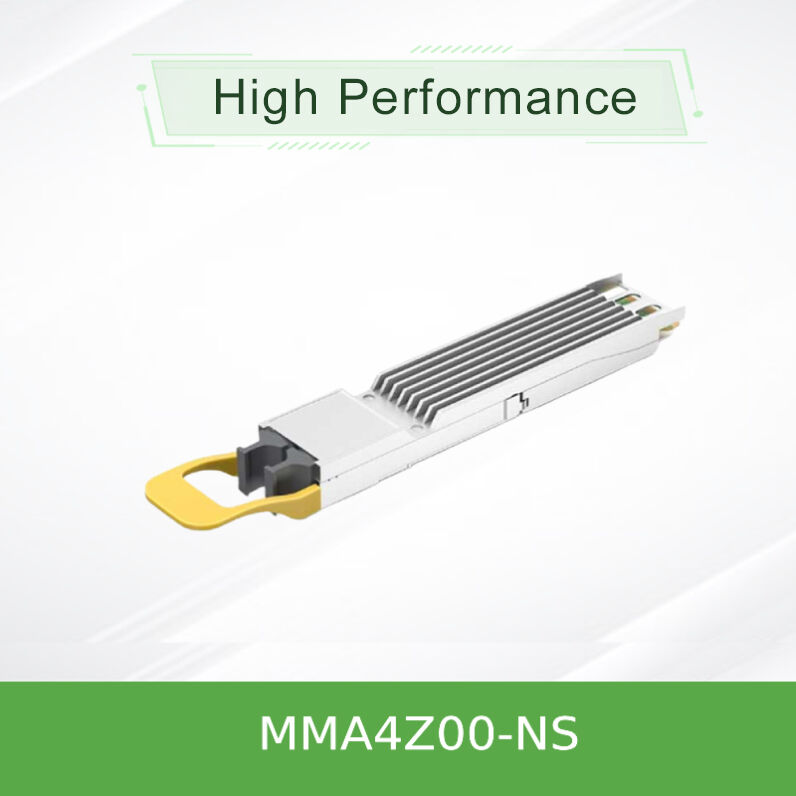

MMA4Z00-NS οπτικός δέκτης μετάδοσης mellanox συμβατός 800G 2xSR4 OSFP PAM4 850nm 50m
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | Οπτικός πομποδέκτης mma4z00-NS Mellanox |
| Έγγραφο: | MMA4Z00-NS.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 ΤΕΜ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Κατάσταση: | Νέο και πρωτότυπο | Διαθεσιμότητα: | Στοκ |
|---|---|---|---|
| Τεχνολογία: | Infiniband και Ethernet | Μέγιστη ταχύτητα: | 800GB/s |
| Μήκος: | 50μ. | Εύρος Θερμοκρασίας: | 0 ° C έως +70 ° C |
| Ονομα: | Mellanox οπτικός πομποδέκτης MMA4Z00-NS Συμβατό 800G 2XSR4 OSFP PAM4 850NM 50M Infiniband NDR Transc | Λέξεις κλειδιά: | Ο οπτικός πομποδέκτης Mellanox |
| Επισημαίνω: | Οπτικός πομποδέκτης Mellanox OSFP 800G,Πομποδέκτης MMA4Z00-NS 2xSR4 PAM4,Πομποδέκτης Mellanox 850nm με εγγύηση |
||
Περιγραφή προϊόντων
Ο NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 Optical Transceiver παρέχει την οριστική λύση κάρτας δικτύου υψηλής πυκνότητας και υψηλής ζώνης ευρυζωνικότητας για AI και HPC κέντρα δεδομένων επόμενης γενιάς.
Η MMA4Z00-NS δεν είναι απλά μια κάρτα δικτύου, είναι μια ανακάλυψη πυκνότητας και αποτελεσματικότητας.αποτελεσματικά διπλασιάζοντας την πυκνότητα των συνδέσεων όπως η πλατφόρμα mq9700Αυτό επιτρέπει 64 θύρες 400G σε πλαίσιο 32 slots, μειώνοντας δραματικά τον χώρο στα rack και την πολυπλοκότητα της καλωδίωσης, ενώ υποστηρίζει αυτόματα τα πρωτόκολλα InfiniBand και Ethernet.
- Υποστήριξη διπλού πρωτοκόλλου:Ενεργοποιεί αυτόματα το λογισμικό InfiniBand ή Ethernet με βάση τον διακόπτη υποδοχής
- Υψηλή πυκνότητα:Δύο θύρες 400G σε μια θέση OSFP, μεγιστοποιώντας τη χρήση της πλακέτας του διακόπτη
- Απόδοση:Συγκέντρωση 800G (2x400G) με χρήση διαμόρφωσης 100G-PAM4 ανά λωρίδα σε 8 κανάλια VCSEL
- Περιοχή:Μέχρι 50 μέτρα σε πολυμέθοδο ίνες OM4, 30 μέτρα σε OM3 (με δύο συσσωρευτικά πάνελ)
- Ηλεκτρική απόδοση:Μέγιστη διάχυση ισχύος 17W, σε κατάσταση ύπνου χαμηλής ισχύος σε 2.0W
- Με θερμό σύμπλεγμα:Πλήρης συμμόρφωση με τα πρότυπα διαχείρισης OSFP MSA και CMIS 4.0
- Ευέλικτη σύνδεση:Υποστηρίζει τόσο ευθεία όσο και καλώδια ινών διαίρεσης 1:2 για διαμορφώσεις σύνδεσης 400G ή 200G
- Φόρμα & Διαχείριση:Συμμόρφωση με τις προδιαγραφές MSA OSFP αναθ. 1.12 και τις κοινές προδιαγραφές διεπαφής διαχείρισης (CMIS) 4.0
- Διαμόρφωση:100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) ανά ηλεκτρική και οπτική λωρίδα
- Οπτικός κινητήρας:Συστήματα 850nm VCSEL (Vertical-Cavity Surface-Emitting Laser) για τη μετάδοση πολλαπλών τρόπων
- Συνδετήρας:Πατενταρισμένος κατακόρυφος προσανατολισμός των διπλών συνδετήρων MPO-12/APC (Angled Physical Contact) για να ταιριάζει με το σχέδιο διπλής θύρας, ελαχιστοποιώντας την ανάποδη αντανάκλαση
- Διαγνωστική:Πλήρης ψηφιακή διαγνωστική παρακολούθηση (DDM) για την παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας, της τάσης, της παρακμής TX και της οπτικής ισχύος ανά λωρίδα
Ο δέκτης λειτουργεί ως εξελιγμένος ηλεκτρο-οπτικός μετατροπέας.Δύο πανομοιότυποι κινητήρες δέκτη-παραγωγού επεξεργάζονται τέσσερις λωρίδες κάθε ένας..
Η ροή της διαδικασίας:Ηλεκτρική είσοδος (PAM4) → Οδηγός & Λέιζερ Array (Ε/Ε μετατροπή) → 850nm Φως σε πολυμέθοδο ίνες → Απομακρυσμένος δέκτης (Ε/Ε μετατροπή) → Ηλεκτρικό σήμα εξόδου.
Κάθε μία από τις δύο οπτικές θύρες χρησιμοποιεί έναν σύνδεσμο MPO 12 ινών, αλλά ενεργοποιεί μόνο 8 ίνες (4 για μετάδοση, 4 για λήψη).Απαιτούνται καλώδια διασταυρούμενων ινών τύπου Β, οι οποίες ανταλλάσσουν εσωτερικά τα ζευγάρια ινών Tx και Rx για να ευθυγραμμίσουν σωστά τους πομπούς με τους δέκτες.
- Διασύνδεση διασύνδεσης:Δημιουργία σύνδεσης 800G μεταξύ δύο διακόπτες ή δύο ανεξάρτητων συνδέσεων 400G σε ξεχωριστούς διακόπτες

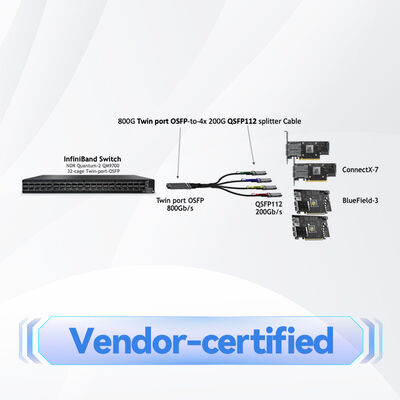

- Σύνδεση σερβερ υψηλής πυκνότητας:Συνδέστε έναν διακόπτη σε πολλαπλούς NVIDIA ConnectX-7 προσαρμογείς και/ή BlueField-3 DPUs
- Υφάσματα AI/GPU:Ιδανικό για την κατασκευή δικτύων χαμηλής καθυστέρησης και υψηλού εύρους ζώνης για συστήματα NVIDIA DGX H100 και επικοινωνία GPU-GPU μέσω InfiniBand
- Συγκεντρωμένο Κέντρο Πληροφοριών Σπονδυλική Σάρκα:Μεγιστοποίηση της πυκνότητας εύρους ζώνης στην συγκέντρωση και τα βασικά στρώματα των υφασμάτων Ethernet
| Ειδικότητα | Προδιαγραφές |
|---|---|
| Πρότυπο προϊόντος | MMA4Z00-NS (Φινέτα) |
| Φόρμα | OSFP Twin-Port |
| Συγκεντρωτικό ποσοστό δεδομένων | 800 Gb/s (2 x 400 Gb/s) |
| Μοντάρωση | 100G-PAM4 ανά λωρίδα |
| Οπτικό μήκος κύματος | 850 nm VCSEL |
| Μέγιστη εμβέλεια ινών (OM4) | 50 μέτρα. |
| Τύπος συνδέσμου | 2 x MPO-12/APC |
| Υποστήριξη πρωτοκόλλου | NDR InfiniBand / 400Gb Ethernet |
| Καταναλώσεις ισχύος (μέγιστη) | 17 Βατ |
| Κατάσταση χαμηλής ισχύος | < 2,0 Watt |
| Πρόσθετη τάση | 3.3 V ± 5% |
| Θέρμανση λειτουργικής θήκης | 0°C έως +70°C |
| Τάξη ασφάλειας λέιζερ | Τάξη 1M |
| Συμβατές πλατφόρμες | NVIDIA Quantum-2, Spectrum-4 διακόπτες (series mq9700) |
- Ακαταμάχητη πυκνότητα λιμένων:Διπλασιάζει τον αποτελεσματικό αριθμό θύρων 400G ανά θήκη διακόπτη σε σύγκριση με τους πομπούς με ένα μόνο θύρα, προσφέροντας ανώτερο CapEx και αποδοτικότητα χώρου ράφους
- Πρωτόκολλο ευελιξίας:Μια ενιαία SKU εξυπηρετεί τόσο το InfiniBand όσο και το περιβάλλον Ethernet, απλοποιώντας την απογραφή και προσφέροντας ευελιξία μελλοντικής επίδειξης
- Διαχειρισμός ενέργειας με ευφυές σύστημα:Όταν χρησιμοποιείται με καλώδια διαίρεσης για συνδέσεις 200G, υποδεικνύει αυτόματα στην κάρτα δικτύου του μακρινού τερματισμού να μειώσει την ισχύ από 8W σε 5,5W, βελτιστοποιώντας τη συνολική χρήση ενέργειας του συστήματος
- NVIDIA Τελική βελτιστοποίηση:Ακριβώς δοκιμασμένο και επικυρωμένο στο οικοσύστημα της NVIDIA, εξασφαλίζοντας εγγυημένη απόδοση και αξιοπιστία
- Βελτιωμένο σχέδιο ψύξης:Το φτερωτό κέλυφος είναι ειδικά σχεδιασμένο για βέλτιστη θερμική απόδοση σε περιβάλλοντα διακόπτη υψηλής πυκνότητας και ψύξης με αέρα
Με την υποστήριξη της δεκαετίας εμπειρίας της εταιρείας μας και της ισχυρής τεχνικής ομάδας, παρέχουμε ολοκληρωμένη υποστήριξη για αυτή και άλλες λύσεις κορυφαίας ποιότητας για κάρτες δικτύου:
- Εγγύηση:Εφαρμόζεται τυποποιημένη εγγύηση κατασκευαστή.
- Διαθεσιμότητα:Σε αποθέματα με έτοιμο για αποστολή αποθεματικό, για υποστήριξη μεγάλων παραγγελιών
- Τεχνική υποστήριξη:24/7 συμβουλευτική και τεχνική βοήθεια μετά την πώληση
- Υπηρεσίες ένταξης:Οδηγίες εμπειρογνωμόνων σχετικά με την ανάπτυξη εντός των περιβάλλοντων δικτύου NVIDIA και πολλών προμηθευτών
- Παγκόσμια Εφοδιαστική:Αξιόπιστη αποστολή με ακριβή παρακολούθηση της παράδοσης
Συμβατότητα:Ελέγξτε την συμβατότητα του διακόπτη υποδοχής (π.χ. σειρά mq9700). Χρησιμοποιήστε μόνο με κλουβιά OSFP που συνιστάται από την NVIDIA.
Τύπος ινών:Βεβαιωθείτε ότι η πολικότητα των ινών είναι σωστή χρησιμοποιώντας καλώδια διασταύρωσης τύπου Β για άμεσες συνδέσεις εκδοχέα-εκδοχέα.
Χειρισμός:Καθαρίστε τους συνδετήρες MPO με εγκεκριμένα εργαλεία πριν από την τοποθέτησή τους για να αποφευχθεί η μόλυνση, μια από τις κύριες αιτίες αποτυχιών σύνδεσης.Να τηρούνται οι προφυλάξεις για την ESD (ηλεκτροστατική εκκένωση) κατά τη χειρισμό.
Περιβαλλοντικά:Να λειτουργεί εντός του καθορισμένου εύρους θερμοκρασίας θήκης (0 °C έως 70 °C).
Ασφάλεια λέιζερ:Αυτό είναι ένα προϊόν λέιζερ κλάσης 1M. Μην κοιτάζετε σε ανοιχτά οπτικά ανοίγματα ή χρησιμοποιείτε οπτικά όργανα για να δείτε τη δέσμη.
Αλληλουχία ισχύος:Η μονάδα είναι θερμό-συνδέσιμο, αλλά να διασφαλίσει το σύστημα υποδοχής ισχύ και γείωση πληρούν τις προδιαγραφές για να αποφευχθεί η βλάβη.
