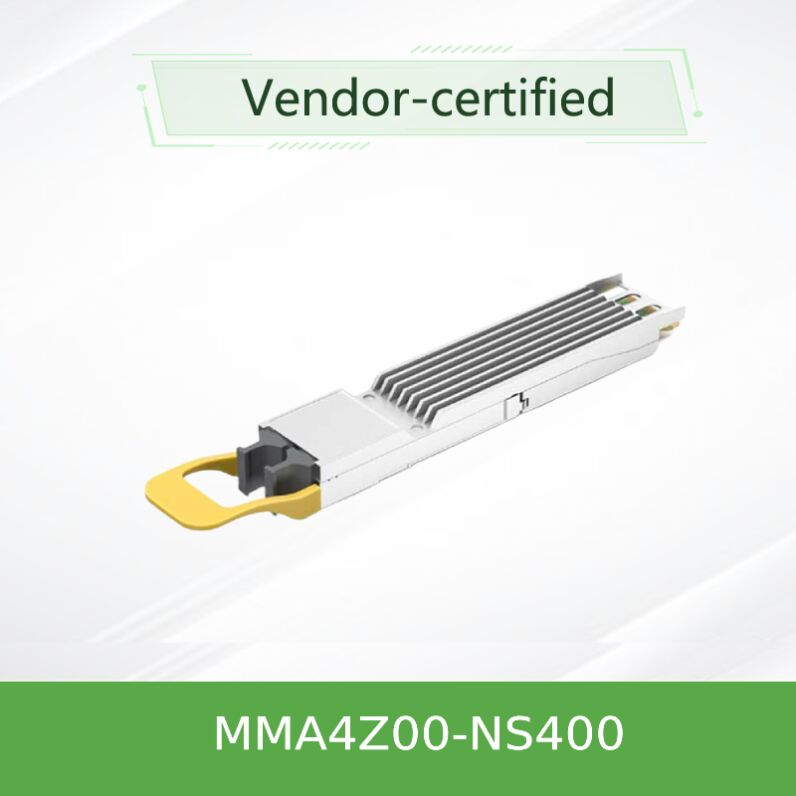

NVIDIA MMA4Z00-NS400 400Gb/s OSFP SR4 Multimode Receiver
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MMA4Z00-NS400 |
| Έγγραφο: | MMA4Z00-NS400.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Κατάσταση: | Νέο και πρωτότυπο | Διαθεσιμότητα: | Στοκ |
|---|---|---|---|
| Τεχνολογία: | Infiniband και Ethernet | Μέγιστη ταχύτητα: | 800GB/s |
| Μήκος: | 50μ | Εύρος Θερμοκρασίας: | 0°C έως +70°C |
| Ονομα: | Ο οπτικός πομποδέκτης Emllanox MMA4Z00-NS400 400GB/s μονής περιόδου Port OSFP 400GB/s Multimode SR4 | Λέξεις κλειδιά: | Ο οπτικός πομποδέκτης Mellanox |
| Επισημαίνω: | Μετατροπέας OSFP 400Gb/s της NVIDIA,Πολυτροπικός μετατροπέας OSFP SR4,Οπτικός μετατροπέας Nvidia με εγγύηση |
||
Περιγραφή προϊόντων
NVIDIA MMA4Z00-NS400 400Gb/s OSFP SR4 πολυμέτρος δέκτη
Μοναδική θύρα 400G NDR InfiniBand/Ethernet οπτική μονάδα για ConnectX-7, MPO-12/APC, 50m εμβέλεια σε OM4 Fiber
NVIDIA MMA4Z00-NS400
Ο NVIDIA MMA4Z00-NS400 είναι ένας πολλαπλός δέκτης μεταφοράς OSFP SR4 μονής θύρας 400Gb / s που έχει σχεδιαστεί για τους προσαρμογείς NVIDIA ConnectX-7 και τους διακόπτες Quantum-2 / Spectrum-4.Υποστηρίζει τόσο τα πρωτόκολλα InfiniBand και Ethernet με αυτόματη ανίχνευση πρωτοκόλλουΧρησιμοποιώντας 4 κανάλια διαμόρφωσης 100G PAM4, παρέχει εμβέλεια έως 50 μέτρων μέσω της πολυμέτωπης ινών OM4 μέσω ενός ενιαίου συνδετήρα MPO-12/APC.Το σχεδιασμό επίπεδης κορυφής ενσωματώνεται με τον αντλιασμό θερμότητας των κλουβιών ConnectX-7 για βέλτιστη θερμική απόδοση.
Επισκόπηση του προϊόντος
Το MMA4Z00-NS400 είναι ένα βασικό συστατικό στα end-to-end 400G InfiniBand και Ethernet οικοσυστήματα της NVIDIA.Είναι ειδικά σχεδιασμένο για χρήση με τους προσαρμογείς καναλιού υποδοχής (HCAs) που βασίζονται στο ConnectX-7 OSFP και συνδέεται με πομπούς OSFP με δίδυμες θύρες σε διακόπτες NVIDIA Quantum-2 ή Spectrum-4.Η ενότητα διαθέτει 4 ανεξάρτητα κανάλια μετάδοσης και λήψης χρησιμοποιώντας την τεχνολογία VCSEL 850nm.Αυτομάτως μειώνει την ταχύτητα σε 200Gb/s (NDR200) και μειώνει την κατανάλωση ενέργειας σε 5.5W. Ο δέκτης είναι συμβατός με το CMIS 4.0 και υποστηρίζει προηγμένη ψηφιακή διαγνωστική παρακολούθηση (DDM).
Βασικά χαρακτηριστικά
- Υποστήριξη διπλού πρωτοκόλλου:Λειτουργεί απρόσκοπτα τόσο σε περιβάλλον InfiniBand (NDR) όσο και Ethernet (400GbE) με αυτόματη ανίχνευση πρωτοκόλλου.
- Οπτική υψηλής ταχύτητας:4 κανάλια διαμόρφωσης 100G PAM4 με συστοιχίες VCSEL 850 nm.
- Επέκταση της εμβέλειας:50 μέτρα πάνω από την OM4 πολυμέθοδο ινών, 30 μέτρα πάνω από την OM3.
- Ευφυής κλιμάκωση ισχύος:Ελαχιστοποιεί αυτόματα την ισχύ από 8,5W σε 5,5W όταν λειτουργεί σε λειτουργία 200G (2-κανάλι).
- Σχεδιασμός OSFP επίπεδης κορυφής:Βελτιστοποιημένο για τη θερμική διαχείριση με το αντλία θερμότητας στο κλουβί του προσαρμογέα ConnectX-7.
- Στρογγυλός συνδετήρας:Το MPO-12/APC (πράσινο κέλυφος) ελαχιστοποιεί την αντανάκλαση προς τα πίσω. Δεν είναι συμβατό με τις συνδέσεις UPC (aqua).
- Ολοκληρωμένη διάγνωση:Υποστηρίζει την παρακολούθηση της ισχύος Tx / Rx, του ρεύματος παρεκκλίσεων, της τάσης και της θερμοκρασίας μέσω DDM.
- Συμμόρφωση με τους κανονισμούς:Ασφάλεια λέιζερ κλάσης 1, συμμόρφωση RoHS, συμμόρφωση OSFP MSA και CMIS 4.0.
Οπτική και Ηλεκτρική Τεχνολογία
Το MMA4Z00-NS400 αξιοποιεί την τεχνολογία διαμόρφωσης PAM4 100G ανά λωρίδα.Ο οπτικός κινητήρας χρησιμοποιεί 850nm VCSELs με ενσωματωμένο driver και TIA arraysΗ ενότητα περιλαμβάνει προσαρμοστική εξισορρόπηση εισόδου Tx, προγραμματιζόμενο εύρος εξόδου Rx και προ-/μετά τη ρύθμιση του κέρσορα για βελτιστοποίηση της ακεραιότητας του σήματος.Ενσωματωμένη γεννήτρια και ελεγκτής PRBS επιτρέπουν την επικύρωση ενδοσυστημικής σύνδεσης χωρίς εξωτερικό εξοπλισμό δοκιμών.
Τυπικές εφαρμογές και περιπτώσεις χρήσης
- Επικοινωνία με HCA 400G:Συνδέοντας έναν διακόπτη Quantum-2 ή Spectrum-4 (χρησιμοποιώντας δέκτες μεταφοράς δύο θύρων) σε έναν προσαρμογέα ConnectX-7 OSFP μέσω ευθείων καλωδίων MFP7E10.

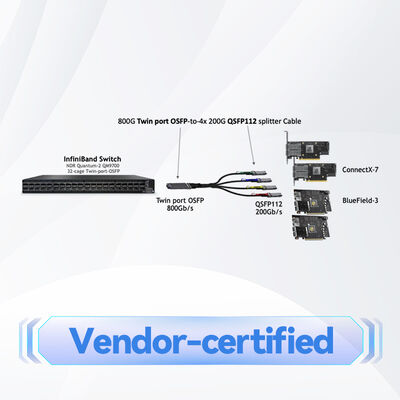

- Διαμόρφωση 200G Fan-Out:Χρησιμοποιώντας καλώδια διαχωρισμού MFP7E20 1:2 για τη σύνδεση ενός μεταβιβαστή διακόπτη διπλής θύρας σε τέσσερις προσαρμογείς ConnectX-7 που λειτουργούν με ταχύτητα 200Gb/s ο καθένας.
- Επικοινωνίες από διακόπτη σε διακόπτηάμεση σύνδεση με δίδυμους δέκτες δέκτη σε διακόπτες για συγκέντρωση 400G ή 800G.
- Συγκεντρώσεις υψηλής πυκνότητας AI:Επιτρέπει σύνδεση χαμηλής καθυστέρησης και υψηλού εύρους ζώνης σε περιβάλλοντα με επιτάχυνση GPU με DPU BlueField-3 (μέσω προσαρμογέα QSFP112).
Σημείωση: Αυτή η μονάδα OSFP δεν είναι συμβατή με τις DPU BlueField-3, οι οποίες απαιτούν συντελεστή φόρμας QSFP112.
Συμφωνία
- Συσκευές:NVIDIA ConnectX-7 Προσαρμοστές καναλιών υποδοχής με βάση το OSFP.
- Διακόπτες:NVIDIA Quantum-2 InfiniBand διακόπτες (με OSFP διπλής θύρας), NVIDIA Spectrum-4 Ethernet διακόπτες.
- Δακτυλίδια από ίνες:Η σειρά NVIDIA MFP7E10 (καθαρή, 4-κανάλι MPO/APC σε MPO/APC) και η σειρά MFP7E20 (1:2 splitter, 4-κανάλι σε διπλό 2-κανάλι MPO/APC).
- Πρωτόκολλα:InfiniBand NDR (400Gb/s) και NDR200 (200Gb/s), Ethernet 400GbE και 200GbE.
Τεχνικές προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Φόρμα | OSFP (επίπεδο επίπεδο) |
| Ποσοστό δεδομένων | 400Gb/s (4x 100G PAM4) / 200Gb/s (2x 100G PAM4 σε λειτουργία διαχωρισμού) |
| Τύπος συνδέσμου | MPO-12/APC (οπτική γυάλωση, πράσινο κέλυφος) |
| Τύπος ινών | Πολυτρόπος (OM3/OM4) |
| Μέγιστη εμβέλεια | 50 μέτρα στο OM4, 30 μέτρα στο OM3 |
| Διάστημα κύματος | 850nm (τυπικό) |
| Κατανάλωση ενέργειας (μέγιστη) | 8.5W σε 400G, 5.5W σε 200G, 2W σε λειτουργία χαμηλής ισχύος |
| Πρόσθετη τάση | 3.135V - 3.465V |
| Θέρμανση λειτουργικού χώρου | 0°C έως +70°C |
| Θέρμανση αποθήκευσης | -40°C έως +85°C |
| Διασύνδεση διαχείρισης | Συμμόρφωση με το CMIS 4.0, 2-σύρματη σειρά (I2C) έως 400 kHz |
| Ασφάλεια με λέιζερ | Τάξη 1M, CDRH 21 CFR 1040, IEC 62368 |
Σημείωση: Οι προδιαγραφές βασίζονται στην τεκμηρίωση της NVIDIA. Παρακαλούμε επιβεβαιώστε πριν παραγγείλετε.
Οδηγός επιλογής: Συνδεδεμένοι δέκτες και δέκτες
| Επενδύσεις | Τύπος | Φόρμα | Εφαρμογή |
|---|---|---|---|
| MMA4Z00-NS400 | Μία θύρα SR4 | Επικαιροποιημένο | Η πλευρά του ConnectX-7 HCA |
| MMA4Z00-NS | Δίδυμη θύρα 2x400G | Επικαιροποιημένο | Από την πλευρά του διακόπτη (Quantum-2 / Spectrum-4) |
| Δελτίο ΕΚΑΧ αριθ. | Καλώδιο ευθείας ινών | MPO/APC-12 | Σύνδεσμοι 400G (4+4 ίνες) |
| Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2004 | 12 καλώδιο διαίρεσης | MPO/APC-12 | Φαν-out 200G (2+2 ίνες) |
Πλεονεκτήματα του προϊόντος
- Τελική ακεραιότητα NVIDIA:Οι αυστηρές δοκιμές παραγωγής εξασφαλίζουν βέλτιστες επιδόσεις και αντοχή στις υποδομές που βασίζονται στην NVIDIA.
- Αυτόματη προσαρμογή ταχύτητας και ισχύος:Δυναμικά εναλλάσσεται μεταξύ των τρόπων 400G και 200G με βάση το συνδεδεμένο καλώδιο, βελτιστοποιώντας την ενεργειακή απόδοση.
- Σχεδιασμός για το μέλλον:Η συμμόρφωση με το CMIS 4.0 και η υποστήριξη προηγμένων διαγνωστικών μεθόδων επιτρέπουν την απρόσκοπτη ενσωμάτωση σε κέντρα δεδομένων επόμενης γενιάς.
- Απλοποιημένη απογραφή:Ένας αριθμός τμήματος μεταβιβαστή λειτουργεί τόσο για τις αναπτύξεις InfiniBand όσο και Ethernet.
Υπηρεσία & Υποστήριξη
Ο όμιλος Starsurge του Χονγκ Κονγκ παρέχει ολοκληρωμένη υποστήριξη για την υποδομή δικτύου σας:
- Τεχνική διαβούλευση πριν από την πώληση για να εξασφαλιστεί η σωστή επιλογή του δέκτη και του καλωδίου.
- Παγκόσμια αποστολή με ασφαλή συσκευασία και γρήγορες επιλογές παράδοσης.
- Υποστήριξη μετά την πώληση για εγκατάσταση και αντιμετώπιση προβλημάτων.
- Υπηρεσίες εγγύησης και επιστροφής υπόκεινται σε όρους.
Συχνές Ερωτήσεις
Ε: Μπορεί η MMA4Z00-NS400 να χρησιμοποιηθεί σε μια DPU BlueField-3;
Α: Όχι. Οι προσαρμογείς BlueField-3 αποδέχονται μόνο ενότητες συντελεστή φόρμας QSFP112.
Ε: Ποια είναι η διαφορά μεταξύ των πράσινων και των υδάτινων συνδέσεων MPO;
Α: Το πράσινο υποδηλώνει έναν Angle Polished Connector (APC) που χρησιμοποιείται σε αυτόν τον δέκτη.
Ε: Πώς ο δέκτης μεταβάλλεται αυτόματα στη λειτουργία 200G;
Α: Όταν τοποθετείται ένα καλώδιο διαχωρισμού MFP7E20, μόνο δύο από τα τέσσερα κανάλια ινών είναι φυσικά παρόντα.
Ε: Ποια είναι η τυπική κατανάλωση ενέργειας στο 400G;
Α: Η τυπική ισχύς είναι 8,0W, με μέγιστο 8,5W. Στην κατάσταση 200G, η τυπική ισχύς πέφτει στα 5,5W.
Προφυλάξεις χειρισμού και εγκατάστασης
- Χρησιμοποιήστε πάντα καλύμματα σκόνης στις οπτικές θύρες όταν δεν συνδέονται.
- Η μόλυνση είναι η κύρια αιτία αποτυχίας του συνδέσμου.
- Αποφύγετε την έκθεση σε στατική εκκένωση.
- Δεν πρέπει να αναμειγνύονται οι συνδέσεις UPC και APC· πρέπει να επαληθεύεται ο τύπος του συνδέσμου (πράσινο κέλυφος = APC).
- Βεβαιωθείτε ότι η συσκευή υποδοχής (προσαρμοστής / διακόπτης) υποστηρίζει τον παράγοντα μορφής OSFP και την απαιτούμενη έκδοση firmware.
Για την εταιρεία Starsurge Group Co., Limited του Χονγκ Κονγκ
Ιδρύθηκε το 2008, ο όμιλος Starsurge του Χονγκ Κονγκ είναι ένας προμηθευτής τεχνολογίας που παρέχει δίκτυο υλικού, υπηρεσίες πληροφορικής και λύσεις ολοκλήρωσης συστημάτων.Εξυπηρετούμε πελάτες σε όλο τον κόσμο με προϊόντα όπως διακόπτες δικτύουΗ έμπειρη ομάδα πωλήσεων και τεχνικής μας υποστηρίζει βιομηχανίες όπως η κυβέρνηση, η υγειονομική περίθαλψη, η κατασκευή,εκπαίδευσηΜε μια προσέγγιση που επικεντρώνεται πρώτα στον πελάτη, η Starsurge εστιάζει στην αξιόπιστη ποιότητα, την ευαίσθητη εξυπηρέτηση και τις εξατομικευμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματικές, επεκτάσιμες,και αξιόπιστη υποδομή δικτύουΠροσφέρουμε λύσεις IoT, συστήματα διαχείρισης δικτύου, προσαρμοσμένη ανάπτυξη λογισμικού, πολυγλωσσική υποστήριξη και παγκόσμια παράδοση.
Βασικά Γεγονότα σε μια Γρήγορη Επισκόπηση
Μητρώο συμβατότητας
| Συστατικό | Συμφωνούν; | Σημειώσεις |
|---|---|---|
| Συνδέστε τον προσαρμογέα OSFP | ✅ Ναι | Οικείο κλουβί OSFP |
| Κβαντικό-2 διακόπτη (Twin-port OSFP) | ✅ Ναι | Απαιτεί διπλή θύρα στην πλευρά του διακόπτη |
| Διακόπτης φάσματος 4 | ✅ Ναι | Με κατάλληλες θύρες OSFP |
| BlueField-3 DPU | ∆εν υπάρχει | Απαιτεί QSFP112 μονάδες |
| MFP7E10 Καθαρό καλώδιο | ✅ Ναι | Για τη λειτουργία 400G |
| Καλώδιο διαίρεσης MFP7E20 | ✅ Ναι | Για τη λειτουργία fan-out 200G |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι ο προσαρμογός/σਵਿτς σας υποστηρίζει το OSFP form factor και το 400G NDR/Ethernet.
- Επιλέξτε τα κατάλληλα καλώδια ινών: ευθεία (MFP7E10) για 400G, διαχωριστικά (MFP7E20) για 200G fan-out.
- Βεβαιωθείτε ότι ο τύπος ινών είναι multimode OM3 ή OM4 με συνδέσεις MPO-12/APC.
- Ελέγξτε το εύρος θερμοκρασίας και την ροή αέρα στο πλαίσιο.
- Ελέγξτε για τυχόν απαιτήσεις firmware στην συσκευή υποδοχής.
