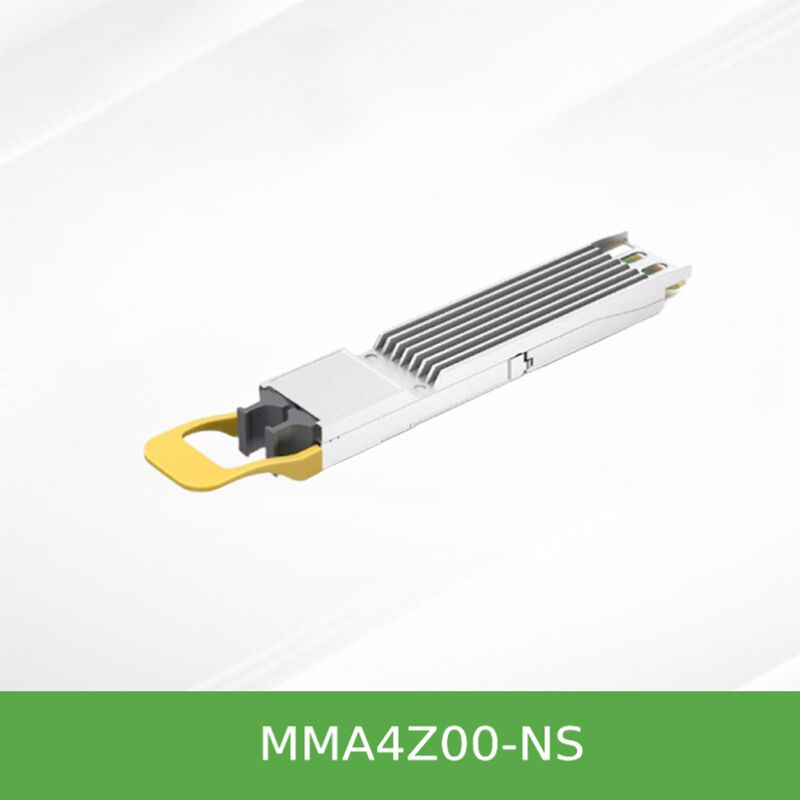

Δίδυμος λιμένας OSFP 2x400Gb/S πολλαπλού τρόπου SR8 50m πομποδεκτών 800Gb/S mma4z00-NS Mellanox
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | Οπτικός πομποδέκτης mma4z00-NS Mellanox |
| Έγγραφο: | MMA4Z00-NS.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Κατάσταση: | Νέο και πρωτότυπο | Διαθεσιμότητα: | Στοκ |
|---|---|---|---|
| Τεχνολογία: | Infiniband και Ethernet | Μέγιστη ταχύτητα: | 800GB/s |
| Μήκος: | 50μ | Εύρος θερμοκρασίας: | 0°C έως +70°C |
Περιγραφή προϊόντων
2x400Gb/s Multimode SR8 | Εμβέλεια έως 50m | Ψύκτρα για Quantum-2 & Spectrum-4
Λύση υψηλής πυκνότητας 800G: Ο MMA4Z00-NS της NVIDIA είναι ένας μετατροπέας InfiniBand και Ethernet 800Gb/s Twin-port OSFP που ενσωματώνει δύο ανεξάρτητες μηχανές 400G SR8 σε έναν ενιαίο παράγοντα μορφής OSFP. Χρησιμοποιώντας διπλούς συνδέσμους MPO-12/APC και διαμόρφωση 100G-PAM4 σε 8 οπτικές ίνες πολλαπλής λειτουργίας, παρέχει οπτικές συνδέσεις 2x400G έως 50 μέτρα (OM4). Ιδανικό για διακόπτες Quantum-2 και Spectrum-4, επιτρέποντας 64 θύρες 400G σε μόλις 32 υποδοχές.
Ο NVIDIA MMA4Z00-NS (800Gb/s Twin-port OSFP SR8) είναι ένας επαναστατικός μετατροπέας που ενσωματώνει δύο παράλληλες οπτικές μηχανές πολλαπλής λειτουργίας 400G σε ένα ενιαίο βύσμα OSFP. Κάθε μηχανή χρησιμοποιεί 4 γραμμές 100G-PAM4 (SR8) και συνδέεται μέσω ανεξάρτητων συνδέσμων MPO-12/APC. Αυτός ο μοναδικός σχεδιασμός twin-port επιτρέπει στους αρχιτέκτονες δικτύων να μεγιστοποιήσουν την πυκνότητα της πρόσοψης του διακόπτη: μια ενιαία υποδοχή OSFP σε διακόπτες Quantum-2 ή Spectrum-4 παρέχει δύο οπτικές διεπαφές 400G. Με ενσωματωμένη αυτόματη ανίχνευση υλικολογισμικού InfiniBand και Ethernet, ο μετατροπέας λειτουργεί απρόσκοπτα σε περιβάλλοντα NDR InfiniBand και 400GbE. Σχεδιασμένος για οπτικές συνδέσεις πολλαπλής λειτουργίας μικρής εμβέλειας έως 50 μέτρα, είναι η βέλτιστη επιλογή για τοπολογίες spine-leaf, συστοιχίες GPU και διασυνδέσεις κέντρων δεδομένων υψηλής απόδοσης.
Δύο εσωτερικές μηχανές μετατροπέα σε μία μονάδα: 2x400G χρησιμοποιώντας διπλούς συνδέσμους MPO-12/APC. μειώνει τον αριθμό των θυρών του διακόπτη ενώ διπλασιάζει την πυκνότητα.
8 κανάλια διαμόρφωσης 100G-PAM4 ηλεκτρικής και οπτικής σηματοδότησης ανά μετατροπέα. Συνολική χωρητικότητα 800Gb/s.
Συστοιχία VCSEL 850nm. εμβέλεια έως 30m (OM3) / 50m (OM4) με δύο πάνελ σύνδεσης.
Υποστηρίζει ευθείες καλωδιώσεις (2x400G) ή καλωδιώσεις διαχωριστή 1:2 για τέσσερις προσαρμογείς/DPU 2x400G.
Μέγιστο 17W, λειτουργία ύπνου χαμηλής κατανάλωσης 2.0W. Διεπαφή διαχείρισης CMIS 4.0 με DDM και προηγμένες διαγνωστικές.
Ανιχνεύει αυτόματα InfiniBand ή Ethernet βάσει του πρωτοκόλλου του διακόπτη. απλοποιεί το απόθεμα.
Βασισμένο στην αρχιτεκτονική twin-port της NVIDIA, ο MMA4Z00-NS χρησιμοποιεί δύο ανεξάρτητες οπτικές υπομονάδες 4 καναλιών, καθεμία από τις οποίες οδηγεί σηματοδότηση 100G-PAM4 μέσω οπτικής ίνας πολλαπλής λειτουργίας OM3/OM4. Ο μετατροπέας ενσωματώνει VCSEL 850nm, φωτοδιόδους PIN και ακριβές DSP για στιβαρή ακεραιότητα σήματος. Οι σύνδεσμοι MPO-12/APC με γωνιακή επαφή ελαχιστοποιούν την ανάκλαση προς τα πίσω, επιτρέποντας αξιόπιστη απόδοση σε πυκνές οπτικές διασυνδέσεις. Η μονάδα υποστηρίζει προσαρμοστική εξίσωση Tx, προγραμματιζόμενη έξοδο πλάτους Rx και ενσωματωμένες γεννήτριες PRBS για δοκιμές επανάληψης γραμμής/υποδοχής. Η παρακολούθηση ψηφιακών διαγνωστικών (DDM) παρέχει σε πραγματικό χρόνο θερμοκρασία, τάση, ρεύμα πόλωσης, ισχύ Tx/Rx ανά κανάλι.
- Διακόπτης-προς-Διακόπτη: Συνδέστε δύο διακόπτες Quantum-2 ή Spectrum-4 στα 800Gb/s χρησιμοποιώντας δύο ευθείες οπτικές ίνες (2x400G). Εναλλακτικά, συνδέστε έναν μόνο μετατροπέα Twin-port σε δύο διαφορετικούς διακόπτες, δημιουργώντας ανεξάρτητες συνδέσεις 400G.
- Διακόπτης-προς-Προσαρμογέα/DPU: Συνδέστε έναν μετατροπέα Twin-port σε δύο προσαρμογείς 400G ConnectX-7 ή BlueField-3 DPUs (μορφή OSFP ή QSFP112) χρησιμοποιώντας ευθείες καλωδιώσεις.

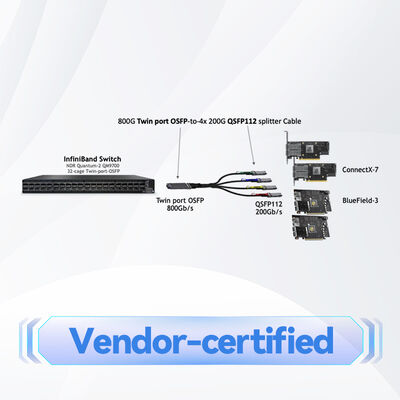

- Διακόπτης-προς-τέσσερις συσκευές 200G: Χρησιμοποιήστε καλωδιώσεις διαχωριστή 1:2 για να χωρίσετε κάθε θύρα 400G σε συνδέσεις 2x200G, επιτρέποντας τέσσερις συνδέσεις 200G ανά μετατροπέα Twin-port.
- Ενσωμάτωση DGX H100: Η έκδοση με επίπεδη ψύκτρα (MMA4Z00-NS-FLT) συνδέει κάρτες mezzanine Cedar-7 με διακόπτες Quantum-2/Spectrum-4, απλοποιώντας την καλωδίωση GPU-προς-διακόπτη και μειώνοντας τον αριθμό των μετατροπέων σε σύγκριση με προηγούμενα συστήματα DGX.
Ο MMA4Z00-NS έχει επικυρωθεί για συστήματα end-to-end της NVIDIA, εγγυώμενος βέλτιστη διαλειτουργικότητα. Οι συμβατές πλατφόρμες περιλαμβάνουν:
- Διακόπτες InfiniBand NVIDIA Quantum-2 (NDR) – 32 υποδοχές OSFP που υποστηρίζουν 64x400G θύρες με μονάδες με ψύκτρα.
- Διακόπτες Ethernet NVIDIA Spectrum-4 – 32/64 υποδοχές OSFP που παρέχουν 64-128 θύρες 400G.
- Προσαρμογείς NVIDIA ConnectX-7 (μορφή OSFP και QSFP112) και BlueField-3 DPUs.
- Συστήματα DGX H100 (με παραλλαγή επίπεδης ψύκτρας) – οκτώ ConnectX-7 ενσωματωμένα σε κάρτες Cedar-7.
- Τυπικές πλατφόρμες υποδοχής CMIS 4.0 συμβατές με OSFP MSA Rev 1.12.
| Παράμετρος | Τιμή / Εύρος |
|---|---|
| Ρυθμός Δεδομένων | Συνολική χωρητικότητα 800Gb/s (2x400Gb/s) |
| Παράγοντας Μορφής | OSFP (Octal Small Form Factor Pluggable) Twin-port |
| Οπτικός Σύνδεσμος | Διπλό MPO-12/APC (8 ίνες ανά θύρα, αποτύπωμα ταινίας 12 ινών) |
| Τύπος & Απόσταση Οπτικής Ίνας | OM3: έως 30m / OM4: έως 50m (με δύο πάνελ σύνδεσης) |
| Μήκος Κύματος | VCSEL 850nm (λc 844–863nm) |
| Διαμόρφωση | 100G-PAM4 ανά κανάλι, 8 κανάλια συνολικά ανά μονάδα |
| Τροφοδοτικό | Μονοπολική τροφοδοσία 3.3V. Μέγιστη ισχύς 17W, Λειτουργία ύπνου χαμηλής κατανάλωσης 2.0W |
| Θερμοκρασία Λειτουργίας Περίβλημα | 0°C έως 70°C |
| Διεπαφή Διαχείρισης | CMIS 4.0 (I²C), συμβατό με OSFP MSA |
| Ασφάλεια Λέιζερ | Προϊόν Λέιζερ Κλάσης 1, συμβατό με RoHS |
| Αριθμοί Εξαρτημάτων | MMA4Z00-NS (με ψύκτρα) / MMA4Z00-NS-FLT (επίπεδη ψύκτρα) |
| Αριθμός Εξαρτήματος | Περιγραφή | Κορυφαίο περίβλημα | Σύστημα Στόχος |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 twin-port, 2xMPO, 50m πολλαπλής λειτουργίας | Με ψύκτρα | Διακόπτες Quantum-2 / Spectrum-4 ψυχόμενοι με αέρα |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8 twin-port, 2xMPO, 50m πολλαπλής λειτουργίας | Επίπεδη ψύκτρα | DGX H100, συστήματα ψυχόμενα με υγρό |
Προτεινόμενα Καλώδια Οπτικών Ινών (NVIDIA crossover Type-B): Ευθείες οπτικές ίνες MFP7E10-Nxxx (3m έως 50m) για συνδέσεις 2x400G. καλώδια διαχωριστή 1:2 MFP7E20-Nxxx (3m έως 50m) για 2x200G ανά διαχωρισμένη θύρα. Και τα δύο καλώδια σε έναν μετατροπέα Twin-port πρέπει να είναι του ίδιου τύπου (είτε ευθείες είτε διαχωριστές), αλλά τα μήκη μπορούν να διαφέρουν.
- Απόλυτη Πυκνότητα Θυρών: Διπλασιάζει τον αριθμό των θυρών 400G στο δίκτυο διακόπτη – μειώνει τον αριθμό των διακοπτών και την πολυπλοκότητα της καλωδίωσης.
- Επικύρωση End-to-End NVIDIA: Αυστηρός έλεγχος παραγωγής διασφαλίζει αξιοπιστία και απόδοση εκτός συσκευασίας στα οικοσυστήματα Quantum-2/Spectrum-4 και ConnectX-7.
- Λειτουργική Ευελιξία: Ένα SKU μετατροπέα υποστηρίζει InfiniBand και Ethernet, ενεργοποιώντας αυτόματα το σωστό πρωτόκολλο.
- Ενεργειακή Απόδοση: Μέγιστο 17W με αυτόματη μείωση ισχύος κατά τη χρήση καλωδίων διαχωριστή (οι μετατροπείς 400G μειώνονται στα 5.5W).
- Προηγμένες Διαγνωστικές: Παρακολούθηση ισχύος Tx/Rx ανά κανάλι, θερμοκρασίας, πόλωσης, καθώς και επανάληψη PRBS για επικύρωση σύνδεσης.
Η Starsurge Group παρέχει ολοκληρωμένη προ-πωλησιακή και μετα-πωλησιακή υποστήριξη για λύσεις δικτύωσης NVIDIA. Η τεχνική μας ομάδα βοηθά στην επικύρωση συμβατότητας, τον σχεδιασμό ανάπτυξης και την αντιμετώπιση προβλημάτων. Όλοι οι μετατροπείς υποστηρίζονται από εγγύηση και συνοδεύονται από αρχική διασφάλιση ποιότητας. Διατίθεται παγκόσμια αποστολή, πολύγλωσση υποστήριξη και υπηρεσίες προσαρμοσμένης διαμόρφωσης. Επικοινωνήστε με τους ειδικούς μας για βελτιστοποίηση BOM και τιμολόγηση όγκου.
- Προϊόν λέιζερ Κλάσης 1M – αποφύγετε την άμεση έκθεση στο φως λέιζερ. Χρησιμοποιήστε προστατευτικό εξοπλισμό κατά τον χειρισμό.
- Διατηρήστε τα καλύμματα σκόνης στις οπτικές θύρες όταν δεν χρησιμοποιούνται. Καθαρίστε τους οπτικούς συνδέσμους πριν τη σύνδεση. το 80% των προβλημάτων σύνδεσης προέρχεται από βρώμικους συνδέσμους.
- Τηρήστε τις προφυλάξεις ESD – μπορεί να προκληθεί ζημιά από ηλεκτροστατική εκφόρτιση.
- Μην υπερβαίνετε τις απόλυτες μέγιστες τιμές (αποθήκευση -40°C έως 85°C, τάση τροφοδοσίας 3.6V μέγιστο).
- Χρησιμοποιήστε μόνο εγκεκριμένα καλώδια οπτικών ινών crossover Type-B της NVIDIA για απευθείας σύνδεση μετατροπέα-προς-μετατροπέα για να διασφαλίσετε τη σωστή πολικότητα και απόδοση.
Η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων με γνώμονα την τεχνολογία. Ιδρύθηκε το 2008, η εταιρεία εξυπηρετεί πελάτες παγκοσμίως με προϊόντα που περιλαμβάνουν διακόπτες δικτύου, NICs, ασύρματες συσκευές πρόσβασης, ελεγκτές, καλώδια και σχετικό εξοπλισμό. Με την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικών, η Starsurge υποστηρίζει κλάδους όπως η κυβέρνηση, η υγειονομική περίθαλψη, η βιομηχανία, η εκπαίδευση, ο χρηματοπιστωτικός τομέας και οι επιχειρήσεις. Με προσέγγιση πελατοκεντρική, η Starsurge εστιάζει στην αξιόπιστη ποιότητα, την ανταποκριτική εξυπηρέτηση και τις προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματικές, επεκτάσιμες και αξιόπιστες υποδομές δικτύου.
Ως εξουσιοδοτημένος συνεργάτης καναλιού, η Starsurge προμηθεύει γνήσιους μετατροπείς, καλώδια και διακόπτες NVIDIA με πλήρη υποστήριξη logistics και τεχνική εμπειρογνωμοσύνη.
- Επιβεβαιώστε το μοντέλο του διακόπτη (Quantum-2 / Spectrum-4) και τον απαιτούμενο τύπο άνω περιβλήματος (με ψύκτρα ή επίπεδο).
- Επιλέξτε μήκη καλωδίων πολλαπλής λειτουργίας OM3/OM4 και αποφασίστε για ευθεία ή διαμόρφωση διαχωριστή 1:2.
- Επαληθεύστε ότι και τα δύο καλώδια που συνδέονται στον μετατροπέα Twin-port είναι του ίδιου τύπου (είτε ευθείες είτε διαχωριστές).
- Ελέγξτε τον προϋπολογισμό ισχύος: 17W ανά μετατροπέα, διασφαλίστε την ικανότητα ψύξης του διακόπτη.
- Για χρήση διαχωριστή, επιβεβαιώστε ότι ο προσαρμογέας/DPU υποστηρίζει λειτουργία 200G (2 καναλιών).
- MMA1Z00-NS400 – Μετατροπέας 400Gb/s QSFP112 SR4 για ConnectX-7 / BlueField-3
- MMA4Z00-NS-FLT – Παραλλαγή επίπεδης ψύκτρας για DGX H100 & αναπτύξεις ψυχόμενες με υγρό
- MFP7E10-N0xx – Ευθείες καλώδια crossover πολλαπλής λειτουργίας Type-B (3m–50m)
- MFP7E20-N0xx – Καλώδια crossover διαχωριστή 1:2 (2x200G ανά διαχωρισμό)
- Σύστημα Διακόπτη Quantum-2 QM9700 – 64 θύρες 400G NDR InfiniBand
