NVIDIA Quantum-2 QM9700-NS2R 64-Port 400G Διαχειριζόμενος διακόπτης InfiniBand
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Έγγραφο: | MQM9700 series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MQM9700-NS2R (920-9B210-00RN-0M2) | ρυθμό μετάδοσης: | 400 γρ |
|---|---|---|---|
| λιμάνια: | 64 | Τεχνολογία: | Infiniband |
| Μέγιστη ταχύτητα: | Ndr | Πακέτο μεταφοράς: | Συσκευασία |
| Επισημαίνω: | NVIDIA Quantum-2 400G InfiniBand διακόπτης,Διαχειριζόμενος διακόπτης InfiniBand 64 θύρων,Μετακόμισμα δικτύου Mellanox Quantum-2 |
||
Περιγραφή προϊόντων
Βιομηχανικής ποιότητας NDR 400Gb/s ανά θύρα | 51,2 Tb/s συνολική απόδοση | Υπολογιστική εντός δικτύου SHARPv3 | Εξαιρετικά χαμηλή καθυστέρηση για δίκτυα AI & HPC
Το NVIDIA Quantum-2 QM9700-NS2R είναι ένας πλήρως διαχειριζόμενος μεταγωγέας InfiniBand 1U που προσφέρει πρωτοφανή 64 θύρες μη παρεμποδιζόμενου εύρους ζώνης 400Gb/s (NDR). Σχεδιασμένος για κλίμακες AI, επιστημονική έρευνα και συστοιχίες υπολογιστών υψηλών επιδόσεων (HPC), επιτρέπει τεράστια επεκτασιμότητα με 51,2 Tb/s συνολική αμφίδρομη απόδοση και πάνω από 66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο. Αξιοποιώντας το SHARPv3, την προσαρμοστική δρομολόγηση και το RDMA, το QM9700-NS2R επιταχύνει τη μετακίνηση δεδομένων και τους υπολογισμούς εντός δικτύου για τα πιο απαιτητικά φορτία εργασίας.
- Ακτινοβολία Μεταγωγέα: 64 μη παρεμποδιζόμενες θύρες 400G (32 συνδέσεις OSFP)
- Απόδοση: 51,2 Tb/s συνολική αμφίδρομη
- Ρυθμός Πακέτων: >66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο (BPPS)
- SHARPv3: 32x βελτίωση επιτάχυνσης AI σε σχέση με την προηγούμενη γενιά
- Ροή Αέρα: Αντίστροφη ροή αέρα από σύνδεση σε τροφοδοτικό (C2P), ιδανική για εγκλεισμό θερμού διαδρόμου
- Διαχείριση: Ενσωματωμένος διαχειριστής υποδικτύου για έως και 2.000 κόμβους, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Τροφοδοσία & Ψύξη: 1+1 εφεδρικά τροφοδοτικά με δυνατότητα εναλλαγής εν λειτουργία, μονάδες ανεμιστήρων με δυνατότητα εναλλαγής εν λειτουργία, επιλογή από σύνδεση σε τροφοδοτικό ή τροφοδοτικό σε σύνδεση (διαμορφωμένο C2P)
Βασισμένη στην πλατφόρμα NVIDIA Quantum-2, η σειρά QM9700 επαναπροσδιορίζει την πυκνότητα και την αποδοτικότητα των μεταγωγέων κέντρων δεδομένων. Το QM9700-NS2R (διαχειριζόμενο, ροή αέρα C2P) ενσωματώνει 64 θύρες InfiniBand 400Gb/s σε ένα συμπαγές πλαίσιο 1U. Υποστηρίζει τεχνολογία διαχωρισμού θυρών για την παροχή έως και 128 θυρών 200Gb/s, προσφέροντας ευέλικτες τοπολογίες όπως Fat Tree, DragonFly+, SlimFly και πολυδιάστατο Torus. Η συμβατότητα προς τα πίσω με προηγούμενες γενιές InfiniBand διασφαλίζει ομαλή ενσωμάτωση στην υπάρχουσα υποδομή. Με προηγμένη τηλεμετρία, έλεγχο συμφόρησης και δυνατότητες αυτο-θεραπείας δικτύου, αυτός ο μεταγωγέας μεγιστοποιεί την απόδοση των εφαρμογών, απλοποιώντας παράλληλα τις λειτουργίες.
32 υποδοχές OSFP που υποστηρίζουν 400G NDR ή 128x200G μέσω καλωδίων διαχωριστή, προσφέροντας τον πιο πυκνό μεταγωγέα InfiniBand top-of-rack σε μορφή 1U.

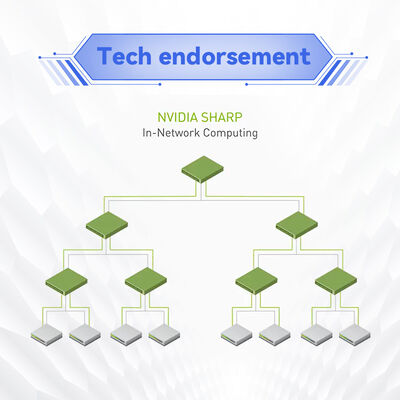

Το πρωτόκολλο NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol τρίτης γενιάς επιταχύνει τις συλλογικές λειτουργίες AI έως και 32 φορές, μειώνοντας τη μετακίνηση δεδομένων και την καθυστέρηση.
Το Remote Direct Memory Access (RDMA) και η προσαρμοστική δρομολόγηση εξαλείφουν τα σημεία συμφόρησης, ενώ η βελτιωμένη αντιστοίχιση εικονικών λωρίδων και ο έλεγχος συμφόρησης διατηρούν σταθερή απόδοση.
Η αυτόματη παράκαμψη σφαλμάτων, η επαναμετάδοση σε επίπεδο σύνδεσης και οι προηγμένες δυνατότητες παρακολούθησης διασφαλίζουν αδιάκοπες λειτουργίες για κρίσιμα φορτία εργασίας.
Ο ενσωματωμένος διαχειριστής υποδικτύου υποστηρίζει έως και 2000 κόμβους εκτός συσκευασίας. Πλήρης διαχείριση πλαισίου μέσω CLI, WebUI, SNMP και JSON/REST API.
Βελτιστοποιημένο για επεκτάσιμα, οικονομικά αποδοτικά σχέδια συστοιχιών. Η διπλή ακτινοβολία μειώνει τα επίπεδα δικτύου και το συνολικό κόστος ιδιοκτησίας.
Η πλατφόρμα Quantum-2 ενσωματώνει την τελευταία τεχνολογία SerDes 400G της NVIDIA, προσφέροντας χωρητικότητα μεταγωγής 51,2 Tb/s. Οι βασικές καινοτομίες περιλαμβάνουν SHARPv3 υπολογιστική εντός δικτύου, η οποία εκφορτώνει συλλογικές λειτουργίες από τους κόμβους υπολογιστών, βελτιώνοντας δραστικά την αποδοτικότητα της εκπαίδευσης AI. Ο μεταγωγέας αξιοποιεί το Remote Direct Memory Access (RDMA) για παράκαμψη του κόστους του πυρήνα, επιτυγχάνοντας καθυστέρηση κλίμακας μικροδευτερολέπτου. Η προσαρμοστική δρομολόγηση κατανέμει δυναμικά την κίνηση σε πολλαπλές διαδρομές για την αποφυγή σημείων συμφόρησης, ενώ η βελτιωμένη ποιότητα υπηρεσίας (QoS) και η αντιστοίχιση εικονικών λωρίδων (VL) εγγυώνται εύρος ζώνης για κρίσιμες εφαρμογές. Το QM9700-NS2R ενσωματώνει επίσης προηγμένη τηλεμετρία για παρακολούθηση δικτύου σε πραγματικό χρόνο και δυνατότητες αυτο-θεραπείας που αναδρομολογούν αυτόματα την κίνηση γύρω από αποτυχίες συνδέσεων.
- Συστοιχίες AI & Μηχανικής Μάθησης: Οι μεταγωγείς NDR υψηλής ακτινοβολίας επιτρέπουν τεράστιες συστοιχίες υπερυπολογιστών GPU με το SHARPv3 να επιταχύνει τις συλλογικές λειτουργίες NCCL.
- Ερευνητικά Κέντρα HPC: Οι τοπολογίες SlimFly ή Fat Tree συνδέουν χιλιάδες κόμβους με εξαιρετικά χαμηλή καθυστέρηση για προσομοιώσεις καιρού, γονιδιωματική και φυσική.
- Κέντρα Δεδομένων Επιχειρήσεων: Συνολική κίνηση Ανατολής-Δύσης με αρχιτεκτονική spine-and-leaf 400G, μειώνοντας τον αριθμό των επιπέδων και το λειτουργικό κόστος.
- Cloud & Hyperscale: DragonFly+ και πολυδιάστατο torus για μέγιστη επεκτασιμότητα με υψηλή πυκνότητα εύρους ζώνης ανά μονάδα rack.
- Επέκταση Αποθήκευσης & IO: Σύνδεση συστημάτων αποθήκευσης υψηλών επιδόσεων χρησιμοποιώντας NVMe over Fabrics (NVMe-oF) μέσω InfiniBand.
Το QM9700-NS2R είναι πλήρως διαλειτουργικό με προσαρμογείς InfiniBand της NVIDIA (ConnectX-6, ConnectX-7, ConnectX-8), καλώδια (ενεργό/παθητικό χαλκό, ενεργή οπτική ίνα, οπτικές μονάδες) και προηγούμενες γενιές FDR/EDR/HDR. Εκτελεί MLNX-OS με εκτενή υποστήριξη API για πλαίσια αυτοματισμού. Συμβατό με το NVIDIA Unified Fabric Manager (UFM) για προηγμένη παρακολούθηση, προγνωστική ανάλυση και τηλεμετρία. Ο μεταγωγέας ενσωματώνεται απρόσκοπτα με τους κύριους προγραμματιστές HPC και τα εργαλεία αυτοματισμού ανοιχτού δικτύου.
| Στοιχείο | Υποστηριζόμενα Μοντέλα/Πρότυπα |
|---|---|
| Προσαρμογείς Καναλιού Υποδοχής | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCAs |
| Καλώδια & Μετατροπείς | Παθητικός χαλκός OSFP (έως 2,5μ), ενεργός χαλκός, ενεργή οπτική ίνα (έως 500μ), οπτικές μονάδες (προσαρμογείς QSFP-DD σε OSFP για διαχωρισμό 200G) |
| Προηγούμενες Ταχύτητες InfiniBand | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) – συμβατότητα προς τα πίσω |
| Διαχείριση & Αυτοματισμός | MLNX-OS, UFM, Prometheus/Grafana μέσω SNMP, JSON-RPC, ενότητες Ansible |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Θύρες & Ταχύτητα | 64 μη παρεμποδιζόμενες θύρες InfiniBand 400Gb/s (NDR). 32 συνδέσεις OSFP. Υποστηρίζει 128 θύρες @200Gb/s μέσω καλωδίων διαχωριστή |
| Χωρητικότητα Μεταγωγής | 51,2 Tb/s συνολική αμφίδρομη απόδοση. >66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο (BPPS) |
| Καθυστέρηση | Κάτω από 130ns από θύρα σε θύρα με δυναμική δρομολόγηση (τυπική) |
| Επεξεργαστής & Μνήμη | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Διεπαφές Διαχείρισης | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Τροφοδοτικό | 1+1 εφεδρικό, με δυνατότητα εναλλαγής εν λειτουργία, 200–240Vac, πιστοποίηση 80 PLUS Gold+ |
| Ψύξη & Ροή Αέρα | Αντίστροφη ροή αέρα από σύνδεση σε τροφοδοτικό (C2P) (μοντέλο NS2R). Μονάδες ανεμιστήρων με δυνατότητα εναλλαγής εν λειτουργία, επιλογές μπροστά/πίσω |
| Διαστάσεις (ΥxΠxΒ) | 1,7 ίντσες (43,6 mm) x 17,0 ίντσες (438 mm) x 26,0 ίντσες (660,4 mm) |
| Βάρος | 14,5 kg (31,97 lbs) |
| Συνθήκες Λειτουργίας | Θερμοκρασία: 0°C έως 40°C. Υγρασία: 10% έως 85% μη συμπυκνούμενη. Υψόμετρο έως 3050μ |
| Κανονισμοί & Ασφάλεια | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| Εγγύηση | Εγγύηση κατασκευαστή 1 έτους (επεκτάσιμη) |
| Αριθμός Παραγγελίας | Περιγραφή | Διαχείριση | Κατεύθυνση Ροής Αέρα |
|---|---|---|---|
| MQM9700-NS2R | 64 θύρες InfiniBand 400Gb/s, διαχειριζόμενος μεταγωγέας, 32 θύρες OSFP | Πλήρης ενσωματωμένος διαχειριστής υποδικτύου, MLNX-OS | Από Σύνδεση σε Τροφοδοτικό (C2P) – αντίστροφη ροή αέρα |
| MQM9700-NS2F | 64 θύρες InfiniBand 400Gb/s, διαχειριζόμενος μεταγωγέας | Διαχειριζόμενο (ίδια χαρακτηριστικά) | Από Τροφοδοτικό σε Σύνδεση (P2C) – εμπρόσθια ροή αέρα |
| MQM9790-NS2R | 64 θύρες 400Gb/s, μη διαχειριζόμενος μεταγωγέας | Μη διαχειριζόμενο, εξωτερική διαχείριση UFM | C2P αντίστροφη ροή αέρα |
| MQM9790-NS2F | 64 θύρες 400Gb/s, μη διαχειριζόμενος μεταγωγέας | Μη διαχειριζόμενο | P2C εμπρόσθια ροή αέρα |
Το QM9700-NS2R είναι ιδανικό για πελάτες που απαιτούν προηγμένη διαχείριση εντός συσκευής (διαχειριστής υποδικτύου) και ροή αέρα από σύνδεση σε τροφοδοτικό (εξαγωγή σε ψυχρό διάδρομο). Επιβεβαιώστε τη συμβατότητα της ροής αέρα με τον θερμικό σχεδιασμό του κέντρου δεδομένων σας πριν παραγγείλετε.
Αποθήκες και συνεργάτες εκτέλεσης επιτρέπουν ταχεία παγκόσμια αποστολή με ασφαλή συσκευασία.
Οι εσωτερικοί μας μηχανικοί βοηθούν στην επικύρωση τοπολογιών δικτύου, σχεδίων καλωδίωσης και απαιτήσεων υλικολογισμικού.
Τιμές εξουσιοδοτημένου συνεργάτη με επεκτάσιμες επιλογές εγγύησης και προγράμματα προηγμένης αντικατάστασης.
Αφιερωμένη υποστήριξη στα Αγγλικά, Μανδαρινικά, Καντονέζικα και περιφερειακές γλώσσες για απρόσκοπτη προμήθεια.
Η Starsurge παρέχει υποστήριξη σε όλο τον κύκλο ζωής: από συμβουλευτική σχεδιασμού έως ανάπτυξη και συντήρηση μετά την πώληση. Οι υπηρεσίες μας περιλαμβάνουν καθοδήγηση εγκατάστασης επί τόπου, επεξεργασία RMA, βοήθεια αναβάθμισης υλικολογισμικού και προσαρμοσμένες λύσεις καλωδίωσης. Για έργα υψηλού όγκου, προσφέρουμε αποκλειστική διαχείριση λογαριασμού και τεχνική κλιμάκωση 24/7. Το QM9700-NS2R αποστέλλεται με εγγύηση υλικού 1 έτους. Διαθέσιμα πακέτα επέκτασης υποστήριξης κατόπιν αιτήματος.
Η μόνη διαφορά είναι η κατεύθυνση της ροής αέρα: το NS2R χρησιμοποιεί αντίστροφη ροή αέρα από σύνδεση σε τροφοδοτικό (C2P), ενώ το NS2F χρησιμοποιεί εμπρόσθια ροή αέρα από τροφοδοτικό σε σύνδεση (P2C). Επιλέξτε ανάλογα με τον θερμικό σχεδιασμό του rack σας (θερμός/ψυχρός διάδρομος).
Ναι, το QM9700 υποστηρίζει συμβατότητα προς τα πίσω χρησιμοποιώντας κατάλληλα καλώδια προσαρμογέα ή επιλογές διαχωρισμού για ταχύτητες HDR (200G), EDR (100G) και FDR (56G). Συμβουλευτείτε τον πίνακα συμβατότητας ή επικοινωνήστε με τη Starsurge για επικυρωμένα SKUs καλωδίων.
Όχι, το QM9700-NS2R διαθέτει ενσωματωμένο διαχειριστή υποδικτύου ικανό να διαχειρίζεται έως και 2000 κόμβους, απλοποιώντας μικρές έως μεσαίες αναπτύξεις. Για μεγαλύτερα δίκτυα, μπορούν να χρησιμοποιηθούν εξωτερικοί SM ή UFM.
Ναι, το δίκτυο InfiniBand είναι ανεξάρτητο από τον κατασκευαστή του διακομιστή. Οποιοσδήποτε διακομιστής με υποστηριζόμενο InfiniBand HCA (π.χ., σειρά ConnectX) μπορεί να συνδεθεί απρόσκοπτα.
Η τυπική κατανάλωση ποικίλλει ανάλογα με τη διαμόρφωση των θυρών και την καλωδίωση. Τα τροφοδοτικά είναι 1+1 εφεδρικά 200-240Vac, πιστοποίησης Gold+. Επικοινωνήστε μαζί μας για λεπτομερή σχεδιασμό ισχύος.
- Διασφαλίστε ότι η κατεύθυνση της ροής αέρα (C2P για NS2R) ταιριάζει με τη στρατηγική αερισμού του rack σας για την αποφυγή υπερθέρμανσης.
- Χρησιμοποιήστε μόνο εγκεκριμένες μονάδες OSFP της NVIDIA ή πιστοποιημένα παθητικά/ενεργά καλώδια χαλκού/οπτικής ίνας για απόδοση 400G.
- Η εγκατάσταση πρέπει να ακολουθεί τις προφυλάξεις ESD και να εκτελείται από εξειδικευμένο προσωπικό δικτύου.
- Οι αναβαθμίσεις υλικολογισμικού πρέπει να εκτελούνται σύμφωνα με τις οδηγίες του MLNX-OS για την αποφυγή διακοπών. Προγραμματίστε παράθυρα συντήρησης αναλόγως.
Ιδρύθηκε το 2008, η Starsurge είναι πάροχος δικτυακού υλικού, υπηρεσιών IT και λύσεων ολοκλήρωσης συστημάτων με γνώμονα την τεχνολογία. Εξυπηρετούμε κυβερνητικούς, υγειονομικούς, μεταποιητικούς, εκπαιδευτικούς, χρηματοπιστωτικούς και εταιρικούς τομείς παγκοσμίως. Με μια έμπειρη ομάδα πωλήσεων και τεχνικών, παρέχουμε αξιόπιστο δικτυακό εξοπλισμό, συμπεριλαμβανομένων μεταγωγέων, NICs, ασύρματων ελεγκτών, καλωδίων και λύσεων IoT. Η προσέγγισή μας με επίκεντρο τον πελάτη διασφαλίζει επεκτάσιμη, αποδοτική και μελλοντικά έτοιμη υποδομή. Η πολύγλωσση υποστήριξη και οι δυνατότητες παγκόσμιας παράδοσης καθιστούν τη Starsurge τον αξιόπιστο συνεργάτη σας για λύσεις NVIDIA και κέντρων δεδομένων.
- ☑ Επιβεβαιώστε ότι η κατεύθυνση της ροής αέρα (C2P) ταιριάζει με τη διάταξη του κέντρου δεδομένων σας
- ☑ Επαληθεύστε την είσοδο τροφοδοσίας: 200–240V AC με εφεδρικές τροφοδοτήσεις
- ☑ Επιλέξτε κατάλληλα καλώδια/μετατροπείς OSFP: ενεργό/παθητικό χαλκό ή οπτική ίνα, ανάλογα με την απόσταση
- ☑ Σχεδιάστε την τοπολογία δικτύου (Fat Tree, DragonFly+, κ.λπ.) και τους κόμβους κλιμάκωσης
- ☑ Διασφαλίστε ότι οι προσαρμογείς υποδοχής είναι συμβατοί με NDR (ConnectX-7 ή νεότερο για 400G)
- ☑ Εκχωρήστε διεύθυνση IP διαχείρισης και ελέγξτε την αδειοδότηση MLNX-OS (δεν απαιτείται επιπλέον άδεια για βασική μεταγωγή)
- ☑ Προετοιμάστε χώρο rack: ύψος 1U, βάθος έως 660mm συμπεριλαμβανομένης της διαχείρισης καλωδίων
