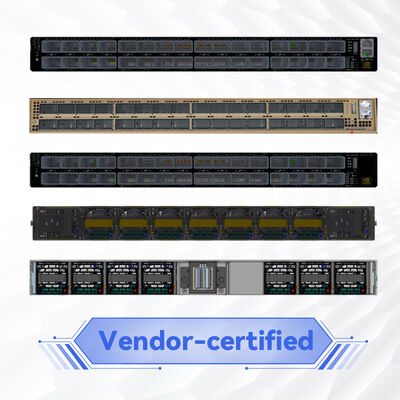

NVIDIA Quantum 2 MQM9790-NS2R 64-Port 400Gb/s Μη διαχειριζόμενος διακόπτης InfiniBand με αντίστροφη ροή αέρα (C2P)
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Έγγραφο: | MQM9700 series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MQM9700-NS2R (920-9B210-00RN-0M2) | ρυθμό μετάδοσης: | 400 γρ |
|---|---|---|---|
| λιμάνια: | 64 | Τεχνολογία: | Infiniband |
| Μέγιστη ταχύτητα: | Ndr | Πακέτο μεταφοράς: | συσκευασία |
Περιγραφή προϊόντων
Σχεδιασμένος για περιβάλλοντα AI και HPC ακραίας κλίμακας όπου προτιμάται η εξωτερική διαχείριση υφής. Το MQM9790-NS2R παρέχει 64 μη μπλοκάροντες θύρες InfiniBand 400Gb/s σε συμπαγές πλαίσιο 1U με αντίστροφη ροή αέρα από σύνδεση σε τροφοδοσία (C2P), επιτρέποντας ευέλικτες τοπολογίες και υπολογισμούς εντός του δικτύου SHARPv3, ενώ βασίζεται σε εξωτερικούς διαχειριστές υποδικτύου όπως το NVIDIA UFM ή το OpenSM.
Η Hong Kong Starsurge Group παρουσιάζει το NVIDIA Quantum-2 MQM9790-NS2R — έναν υψηλής απόδοσης, μη διαχειριζόμενο διακόπτη InfiniBand 400Gb/s με αντίστροφη ροή αέρα (από σύνδεση σε τροφοδοσία). Ως μέρος της σειράς QM9700, αυτός ο διακόπτης παρέχει 32 θύρες OSFP που υποστηρίζουν 64× συνδέσεις 400Gb/s (ή έως 128 θύρες στα 200Gb/s μέσω τεχνολογίας διαίρεσης θυρών). Με πρωτοποριακή αμφίδρομη απόδοση 51,2 terabits ανά δευτερόλεπτο και χωρητικότητα άνω των 66,5 δισεκατομμυρίων πακέτων ανά δευτερόλεπτο, το MQM9790-NS2R έχει σχεδιαστεί για πελάτες που απαιτούν εξωτερικό έλεγχο διαχειριστή υποδικτύου (π.χ., NVIDIA UFM) για προηγμένη τηλεμετρία, παρακολούθηση και ενορχήστρωση υφής μεγάλης κλίμακας.
- Ανεπανάληπτη Πυκνότητα Θυρών: 64 θύρες InfiniBand NDR 400Gb/s σε 1U, μη μπλοκάρουσα αρχιτεκτονική.
- Λειτουργία Διπλής Πυκνότητας 200Gb/s: Υποστηρίζει έως 128 θύρες 200Gb/s χρησιμοποιώντας την τεχνολογία διαίρεσης θυρών της NVIDIA, μειώνοντας το συνολικό κόστος ιδιοκτησίας (TCO) για τοπολογίες leaf-spine.
- Έτοιμο για Εξωτερικό Διαχειριστή Υποδικτύου: Σχεδιασμένο για χρήση με NVIDIA UFM (Unified Fabric Manager), OpenSM ή άλλους εξωτερικούς διαχειριστές υποδικτύου — ιδανικό για υφές μεγάλης κλίμακας, κεντρικά διαχειριζόμενες.
- Υπολογισμός εντός Δικτύου: Το SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) προσφέρει 32 φορές υψηλότερη επιτάχυνση AI σε σύγκριση με την προηγούμενη γενιά.
- Προηγμένες Υπηρεσίες Υφής: RDMA, προσαρμοστική δρομολόγηση, έλεγχος συμφόρησης, βελτιωμένη αντιστοίχιση VL και δυνατότητες αυτο-θεραπείας δικτύου.
- Αντίστροφη Ροή Αέρα (C2P): Κατεύθυνση ροής αέρα από σύνδεση σε τροφοδοσία, ιδανική για διατάξεις κέντρων δεδομένων με ψυχρό διάδρομο στην πλευρά των θυρών.
- Πλεονασμός & Αξιοπιστία: 1+1 πλεονάζοντα τροφοδοτικά με δυνατότητα εναλλαγής εν λειτουργία, μονάδες ανεμιστήρα με δυνατότητα εναλλαγής εν λειτουργία.
- Συμβατότητα προς τα πίσω: Υποστηρίζει προηγούμενες γενιές InfiniBand (HDR, EDR, FDR).
Βασισμένο στο ASIC NVIDIA Quantum-2, το MQM9790-NS2R αξιοποιεί την τεχνολογία SerDes 400Gb/s τελευταίας τεχνολογίας. Ενσωματώνει Remote Direct Memory Access (RDMA) για χαμηλό φόρτο CPU και υψηλή απόδοση, προσαρμοστική δρομολόγηση για αποφυγή σημείων συμφόρησης στην υφή και NVIDIA SHARPv3 για μειώσεις εντός του δικτύου, επιταχύνοντας δραματικά τις συλλογικές λειτουργίες σε πλαίσια MPI και AI. Χωρίς ενσωματωμένο διαχειριστή υποδικτύου, αυτό το μοντέλο μεταφέρει τη διαχείριση υφής σε εξωτερικούς ελεγκτές, επιτρέποντας την κεντρική επιβολή πολιτικών και βαθύτερη τηλεμετρία όταν συνδυάζεται με το NVIDIA UFM.
Με υποστήριξη για πολλαπλές τοπολογίες — συμπεριλαμβανομένων των Fat Tree, SlimFly, DragonFly+ και πολυδιάστατου Torus — το MQM9790-NS2R επιτρέπει στους αρχιτέκτονες να κατασκευάζουν οικονομικά αποδοτικά, εξαιρετικά ανθεκτικά δίκτυα για υπερυπολογιστές επόμενης γενιάς, διατηρώντας παράλληλα την κεντρική διαχείριση.
- Συστάδες AI & Μηχανικής Μάθησης: Διασυνδέσεις GPU υψηλής ταχύτητας για εκπαίδευση μοντέλων μεγάλης γλώσσας με κεντρική διαχείριση UFM.
- Υπολογιστική Υψηλής Απόδοσης (HPC): Ερευνητικές προσομοιώσεις, μοντελοποίηση καιρού, γονιδιωματική που απαιτούν εξωτερική ενορχήστρωση υφής.
- Κέντρα Δεδομένων Hyperscale: Υφές InfiniBand μεγάλης κλίμακας όπου οι εξωτερικοί διαχειριστές υποδικτύου παρέχουν ενοποιημένο έλεγχο σε εκατοντάδες διακόπτες.
- Εταιρικό Cloud & Οικονομικά: Συστήματα συναλλαγών χαμηλής καθυστέρησης με κεντρική παρακολούθηση και διαχείριση πολιτικών.
- Κυβέρνηση & Εκπαίδευση: Εθνικά εργαστήρια και κέντρα υπερυπολογιστών πανεπιστημίων που απαιτούν αποκλειστικές συσκευές διαχείρισης υφής.
Πλήρως διαλειτουργικό με το οικοσύστημα NVIDIA InfiniBand: προσαρμογείς ConnectX-6/7, καλώδια LinkX και διακόπτες σειράς Quantum-2. Συμβατό προς τα πίσω με συσκευές HDR, EDR και FDR. Απαιτεί εξωτερικό διαχειριστή υποδικτύου όπως NVIDIA UFM (συνιστάται για υφές μεγάλης κλίμακας), OpenSM ή άλλους συμβατούς με IB SM που εκτελούνται σε αποκλειστικό διακομιστή ή VM. Υποστηρίζει τις κύριες διανομές Linux (RHEL, Ubuntu, Rocky Linux) και Windows Server με τα κατάλληλα προγράμματα οδήγησης.
| Παράμετρος | Προδιαγραφή (MQM9790-NS2R) |
|---|---|
| Θύρες | 32 υποδοχές OSFP που υποστηρίζουν 64 θύρες InfiniBand 400Gb/s (NDR) ή 128 θύρες 200Gb/s |
| Συνολική Απόδοση | 51,2 Tb/s αμφίδρομη, μη μπλοκάρουσα |
| Χωρητικότητα Προώθησης Πακέτων | Πάνω από 66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο (BPPS) |
| Τύπος Διαχείρισης | Μη διαχειριζόμενο — απαιτεί εξωτερικό διαχειριστή υποδικτύου (UFM, OpenSM ή άλλο) |
| CPU & Μνήμη | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Τροφοδοτικό | 1+1 πλεονάζον, με δυνατότητα εναλλαγής εν λειτουργία, 200-240Vac, 80 Plus Gold, πιστοποίηση ENERGY STAR |
| Ψύξη / Ροή Αέρα | Αντίστροφη ροή αέρα: από σύνδεση σε τροφοδοσία (C2P), μονάδες ανεμιστήρα με δυνατότητα εναλλαγής εν λειτουργία |
| Διαστάσεις (ΥxΠxΒ) | 1,7 ίντσες (43,6mm) x 17,0 ίντσες (438mm) x 26,0 ίντσες (660,4mm) |
| Βάρος | Περίπου 14,5 kg |
| Θερμοκρασία Λειτουργίας | 0°C έως 40°C |
| Υγρασία (Λειτουργίας) | 10% έως 85% χωρίς συμπύκνωση |
| Υψόμετρο | Έως 3050μ |
| Κανονιστική Συμμόρφωση | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Εγγύηση | 1 έτος στάνταρ (διαθέσιμες επιλογές επέκτασης) |
| Αριθμός Παραγγελίας (OPN) | Περιγραφή | Κατεύθυνση Ροής Αέρα | Διαχείριση |
|---|---|---|---|
| MQM9700-NS2F | 64 θύρες 400Gb/s, διαχειριζόμενο | P2C (τροφοδοσία-σε-σύνδεση / εμπρός) | Ενσωματωμένος διαχειριστής υποδικτύου |
| MQM9700-NS2R | 64 θύρες 400Gb/s, διαχειριζόμενο | C2P (σύνδεση-σε-τροφοδοσία / αντίστροφη) | Ενσωματωμένος διαχειριστής υποδικτύου |
| MQM9790-NS2F | 64 θύρες 400Gb/s, μη διαχειριζόμενο | P2C (εμπρός) | Απαιτείται εξωτερικός διαχειριστής υποδικτύου |
| MQM9790-NS2R | 64 θύρες 400Gb/s, μη διαχειριζόμενο | C2P (αντίστροφη) | Απαιτείται εξωτερικός διαχειριστής υποδικτύου |
Για ροή αέρα C2P (από σύνδεση σε τροφοδοσία), ο ψυχρός αέρας εισέρχεται από την πλευρά της υποδοχής OSFP και εξέρχεται από την πλευρά του τροφοδοτικού. Επαληθεύστε τη διάταξη ψύξης του κέντρου δεδομένων σας πριν παραγγείλετε. Το MQM9790-NS2R είναι η ιδανική μη διαχειριζόμενη επιλογή για ράφια που απαιτούν αντίστροφη ροή αέρα.
- Κεντρική Διαχείριση Υφής: Ιδανικό για αναπτύξεις που χρησιμοποιούν NVIDIA UFM, επιτρέποντας διαχείριση ενιαίας οθόνης σε εκατοντάδες διακόπτες.
- Ευελιξία Αντίστροφης Ροής Αέρα: Η ψύξη C2P ταιριάζει με συγκεκριμένες διαμορφώσεις ψυχρών/θερμών διαδρόμων κέντρων δεδομένων, βελτιώνοντας τη θερμική απόδοση.
- Υψηλότερη Ραδικότητα σε 1U: Οι 64 θύρες 400G ελαχιστοποιούν τις βαθμίδες διακοπτών, μειώνουν την καθυστέρηση και απλοποιούν την καλωδίωση.
- Οικονομικά Αποδοτικό για Μεγάλες Υφές: Εξαλείφει τους πλεονάζοντες ενσωματωμένους επεξεργαστές SM όταν η εξωτερική διαχείριση έχει ήδη αναπτυχθεί.
- Ενεργειακά Αποδοτικό: Τροφοδοτικά Gold+ και έξυπνος έλεγχος ανεμιστήρα μειώνουν τις λειτουργικές δαπάνες (OPEX).
- Επεκτασιμότητα Έτοιμη για το Μέλλον: Η υποστήριξη για SHARPv3 και προσαρμοστική δρομολόγηση διασφαλίζει την προστασία της επένδυσης για πλαίσια AI επόμενης γενιάς.
Η Hong Kong Starsurge Group παρέχει ολοκληρωμένη υποστήριξη, συμπεριλαμβανομένων συμβουλευτικών υπηρεσιών προπωλήσεων, υπηρεσιών ενσωμάτωσης και παγκόσμιας εφοδιαστικής. Η τεχνική μας ομάδα προσφέρει βοήθεια στην ανάπτυξη, υπηρεσίες RMA και επιλογές επέκτασης εγγύησης. Για μαζικές παραγγελίες, παραδίδουμε προσαρμοσμένη καλωδίωση και επικύρωση διαμόρφωσης. Διατίθεται πολύγλωσση υποστήριξη για τις περιοχές APAC, EMEA και Αμερικής.
• Επαληθεύστε ότι ο προσανατολισμός ροής αέρα C2P ταιριάζει με το ράφι σας: ο ψυχρός διάδρομος πρέπει να βρίσκεται στην πλευρά της υποδοχής (OSFP).
• Πρέπει να υπάρχει ένας εξωτερικός διαχειριστής υποδικτύου στην υφή για να λειτουργήσει ο διακόπτης.
• Χρησιμοποιείτε μόνο οπτικές μονάδες και καλώδια πιστοποιημένα από την NVIDIA για τη διατήρηση της ακεραιότητας του σήματος και της συμμόρφωσης.
• Υψόμετρο λειτουργίας έως 3050μ. η θερμοκρασία δεν πρέπει να υπερβαίνει τους 40°C.
• Ορισμένες προηγμένες λειτουργίες UFM ενδέχεται να απαιτούν ξεχωριστή άδεια χρήσης. συμβουλευτείτε την ομάδα πωλήσεων της Starsurge.
• Οι προδιαγραφές που δεν έχουν επιβεβαιωθεί δημόσια από την NVIDIA σημειώνονται όπως παρέχονται — παρακαλούμε επιβεβαιώστε πριν από την παραγγελία.
Ιδρύθηκε το 2008, η Starsurge είναι πάροχος υλικού δικτύων, υπηρεσιών IT και λύσεων ολοκλήρωσης συστημάτων με γνώμονα την τεχνολογία. Εξυπηρετούμε πελάτες από κυβερνητικούς, υγειονομικούς, κατασκευαστικούς, εκπαιδευτικούς, χρηματοοικονομικούς και εταιρικούς τομείς παγκοσμίως. Με μια έμπειρη τεχνική και εμπορική ομάδα, η Starsurge παρέχει προσαρμοσμένες υποδομές δικτύων — συμπεριλαμβανομένων λύσεων IoT, προσαρμοσμένης ανάπτυξης λογισμικού και παγκόσμιας εφοδιαστικής. Η προσέγγισή μας με επίκεντρο τον πελάτη διασφαλίζει αξιόπιστη ποιότητα, ανταποκρινόμενη εξυπηρέτηση και επεκτάσιμα σχέδια δικτύων. Ως εξουσιοδοτημένος συνεργάτης καναλιού για κορυφαίες μάρκες, γεφυρώνουμε την τεχνολογία αιχμής με την επιτυχία στην πραγματική ανάπτυξη.
Αίτηση για Προσφορά →• Προσαρμογείς NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• Διακόπτες NVIDIA Quantum-2 QM9700/9790 σειράς
• Καλώδια LinkX OSFP (παθητικός χαλκός έως 3μ, ενεργό οπτικό έως 500μ)
• Εξωτερικοί διαχειριστές υποδικτύου: NVIDIA UFM, OpenSM, άλλοι συμβατοί με IB SM
• Λειτουργικά συστήματα: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 με Mellanox WinOF-2
✓ Επαληθεύστε την απαιτούμενη κατεύθυνση ροής αέρα: C2P (από σύνδεση σε τροφοδοσία) ταιριάζει με την τοποθέτηση του ψυχρού διαδρόμου του ραφιού σας.
✓ Βεβαιωθείτε ότι ο εξωτερικός διαχειριστής υποδικτύου (UFM ή OpenSM) έχει αναπτυχθεί και είναι προσβάσιμος στην υφή.
✓ Σχεδιάστε την καλωδίωση: 400G OSFP σε OSFP ή διαίρεση σε 2x200G.
✓ Επιβεβαιώστε την είσοδο τροφοδοσίας: 200-240Vac με πλεονάζουσες τροφοδοτήσεις.
✓ Για αναπτύξεις μεγάλης κλίμακας, ζητήστε αναθεώρηση σχεδιασμού τοπολογίας και υποστήριξη ενσωμάτωσης UFM από μηχανικούς της Starsurge.
- Λευκή Βίβλος: "Scaling AI Fabrics with NVIDIA Quantum-2 and UFM" (διαθέσιμο κατόπιν αιτήματος)
- Οδηγός Ανάπτυξης: Fat Tree vs. DragonFly+ με Σειρά QM9700
- Βέλτιστες Πρακτικές Ροής Αέρα: Επιλογή P2C vs C2P για Ψύξη Κέντρου Δεδομένων
- Λίστα Συμβατότητας: Πιστοποιημένα Καλώδια OSFP της NVIDIA για NDR
