NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch μη διαχειριζόμενος 40-Port 16Tb/s P2C Airflow UFM Ready
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| Έγγραφο: | MQM8700 series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο: | MQM8790-HS2F (920-9B110-00FH-0D0) | Εφαρμογή: | Υπηρέτης |
|---|---|---|---|
| Κατάσταση: | Νέο και πρωτότυπο | Συνδεσιμότητα ανερχόμενης ζεύξης: | 200 GBP |
| Θερμοκρασία λειτουργίας: | 0°C έως 40°C (32°F έως 104°F) | Περιγραφή: | 40-Port 200G Infiniband Switch, Dual Power Supplies |
| Επισημαίνω: | NVIDIA Quantum 200G InfiniBand switch,Μη διαχειριζόμενος διακόπτης InfiniBand 40 θύρων,Διακόπτης δικτύου ροής αέρα P2C 16Tb/s |
||
Περιγραφή προϊόντων
Μη διαχειριζόμενος διακόπτης σταθερής διαμόρφωσης υψηλών επιδόσεων που παρέχει 40 θύρες ταχύτητας 200Gb/s (ή 80 θύρες ταχύτητας 100Gb/s) με 16 Tb/s μη αποκλειστική απόδοση, επιτάχυνση υπολογιστών στο δίκτυο,και εξαιρετικά χαμηλή καθυστέρηση ̇ ειδικά κατασκευασμένο για HPCΣχεδιασμένο για εξωτερική διαχείριση μέσω της πλατφόρμας NVIDIA UFMTM.

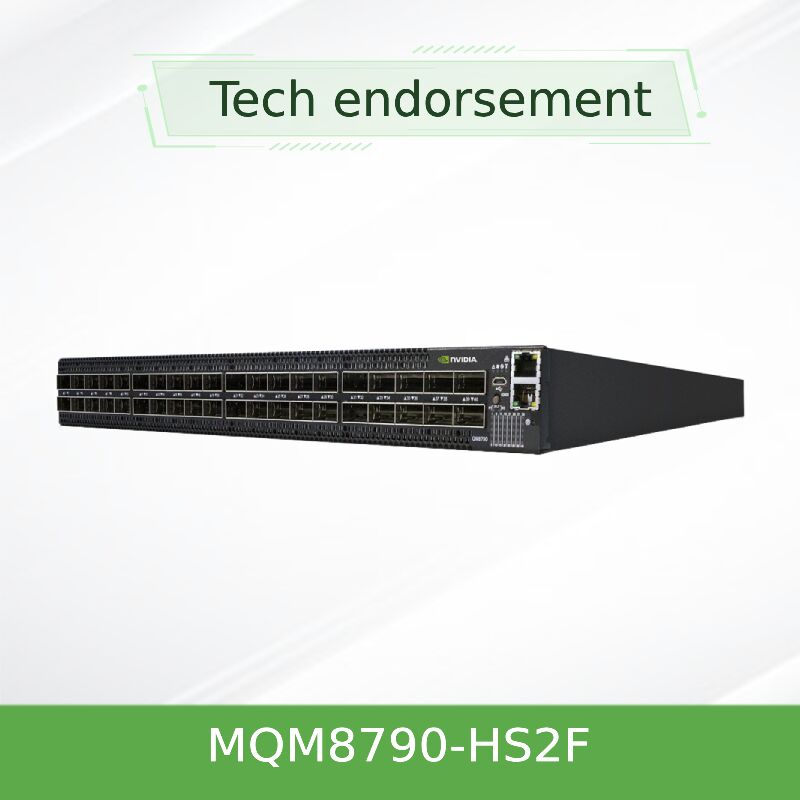

Ο NVIDIA Quantum MQM8790-HS2F είναι ένας μη διαχειριζόμενος έξυπνος διακόπτης 200G InfiniBand που έχει σχεδιαστεί για ανάπτυξη κέντρων δεδομένων μεγάλης κλίμακας όπου προτιμάται η κεντρική διαχείριση υλικών.Μέρος της σειράς NVIDIA Quantum QM8700, αυτός ο διακόπτης παρέχει σαράντα θύρες 200Gb / s σε ένα συμπαγές συντελεστή μορφής 1U με συνολική χωρητικότητα μη αποκλεισμού 16 Tb / s και καθυστέρηση διακοπής κάτω των 130ns.το MQM8790-HS2F είναι βελτιστοποιημένο για εξωτερική διαχείριση μέσω του NVIDIA Unified Fabric Manager (UFMTM), επιτρέποντας στους φορείς εκμετάλλευσης κέντρων δεδομένων να προμηθεύονται, να παρακολουθούν, να αντιμετωπίζουν προβλήματα και να συντηρούν αποτελεσματικά τα σύγχρονα υφάσματα κέντρων δεδομένων σε μεγάλη κλίμακα.
Κάθε θύρα QSFP56 200Gb/s μπορεί να διαχωριστεί σε δύο ανεξάρτητες θύρες 100Gb/s, παρέχοντας έως 80 θύρες 100Gb/s συνδεσιμότητας, ιδανική για διπλή πυκνότητα top-of-rack.Το MQM8790-HS2F διαθέτει ροή αέρα P2C (port-to-power), διπλές περιττές πηγές ρεύματος και πλήρη υποστήριξη για την επιτάχυνση υπολογιστών στο δίκτυο NVIDIA SHARPTM.
- 200Gb/s InfiniBand ανά θύρα- σαράντα θύρες QSFP56 που υποστηρίζουν 200G ή 100G διαχωρισμένες λειτουργίες, μη αποκλειστική αρχιτεκτονική.
- Μη διαχειριζόμενες ΑΚΕ για εξωτερικό έλεγχοΔεν υπάρχει ενσωματωμένος διαχειριστής υποδίκτυου, σχεδιασμένος για κεντρική διαχείριση μέσω της πλατφόρμας NVIDIA UFMTM.
- Επιτάχυνση υπολογιστών στο δίκτυοΗ τεχνολογία NVIDIA SHARPTM επιτρέπει τη συγκέντρωση δεδομένων στο διακόπτη, μειώνοντας τον χρόνο επικοινωνίας MPI, NCCL και SHMEM κατά σειρά μεγέθους.
- Υψηλή ικανότητα ακτίνας και διαίρεσης¢ Μετατρέψτε τις θύρες 40x 200G σε θύρες 80x 100G για τοπολογίες διπλής πυκνότητας χωρίς επιπλέον διακόπτες.
- Προηγμένη διαχείριση συμφόρησης- Προσαρμοστική δρομολόγηση, στατική δρομολόγηση και ποιότητα υπηρεσίας (QoS) για την εξάλειψη των θερμών σημείων και τη μεγιστοποίηση του αποτελεσματικού εύρους ζώνης υφασμάτων.
- Υπηρεσίες παροχής υπηρεσιών που είναι περιττές και μπορούν να ανταλλάσσονται σε θερμότητα1+1 υπερβολική ισχύς, 80 Plus Gold πιστοποιημένη, ENERGY STAR συμμορφούμενη, με βελτιστοποίηση ισχύος σε μερική χρήση λιμένων.
- UFM έτοιμο- Η απρόσκοπτη ενσωμάτωση με τον NVIDIA Unified Fabric Manager για προηγμένη τηλεμετρία, προβλέψιμη ανάλυση και αυτοματοποιημένη ενορχήστρωση υφασμάτων.
- ΕναλλακτικάΗ διαλειτουργικότητα με τις προηγούμενες γενιές InfiniBand (EDR, FDR).

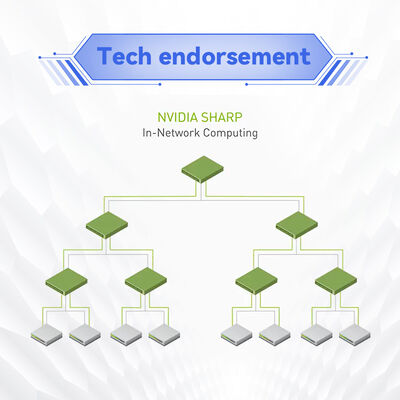

Οι κβαντικοί διακόπτες NVIDIA ενσωματώνουν κλιμακώσιμες μηχανές ιεραρχικού πρωτοκόλλου συγκέντρωσης και μείωσης (SHARP) απευθείας στο πυρίτιο.ή εκπομπή χωρίς πολλαπλές επιστροφές προς τα τελικά σημεία του διακομιστήΑυτό επιταχύνει δραματικά τις συλλογικές λειτουργίες όπως all-reduce, barrier και broadcast, οι οποίες είναι κρίσιμες για τα πλαίσια βαθιάς μάθησης (TensorFlow,PyTorch μέσω NCCL) και προσομοιώσεις HPC με βάση το MPIΤο αποτέλεσμα είναι έως και 10 φορές αύξηση της απόδοσης για επικοινωνιακά έντονα φορτία εργασίας και μειωμένο γενικό κόστος της CPU, απελευθερώνοντας πόρους υπολογιστών για την πραγματική επεξεργασία εφαρμογών.
Το MQM8790-HS2F υποστηρίζει επίσης αλγόριθμους προσαρμοστικής δρομολόγησης και ελέγχου συμφόρησης που ισορροπούν αυτόματα την κυκλοφορία σε πολλαπλές διαδρομές,Παρέχοντας σχεδόν γραμμική ταχύτητα ροής ακόμη και υπό υψηλή διαμάχη.
- Μεγάλης κλίμακας ομάδες τεχνητής νοημοσύνης και μηχανικής μάθησηςΤα συστήματα που βασίζονται σε GPU απαιτούν κεντρική διαχείριση υλικού και τηλεμετρία σε εκατοντάδες ή χιλιάδες κόμβους.
- Υπολογιστική υψηλής απόδοσης (HPC)Τα ερευνητικά εργαστήρια, τα εθνικά εργαστήρια και τα πανεπιστήμια όπου οι εξωτερικοί διαχειριστές υφασμάτων παρέχουν βελτιωμένη παρακολούθηση και αυτοματοποίηση.
- Κέντρα δεδομένων υπερκλίμακας∆ Fat-tree, DragonFly + και πολυδιάστατες τοπολογίες στροφών που διαχειρίζονται μέσω UFM για μέγιστη αποτελεσματικότητα.
- Παρόχτες υπηρεσιών επιχειρήσεων και cloud- Περιβάλλοντα που απαιτούν ενιαίο επίπεδο ελέγχου σε πολλαπλά υφάσματα διακόπτη.
- Επικεφαλής (ToR) με κεντρική διαχείρισηΔύο φορές υψηλότερη πυκνότητα 100Gb/s ανά διακομιστή με ευρεία ορατότητα σε όλο το υλικό.

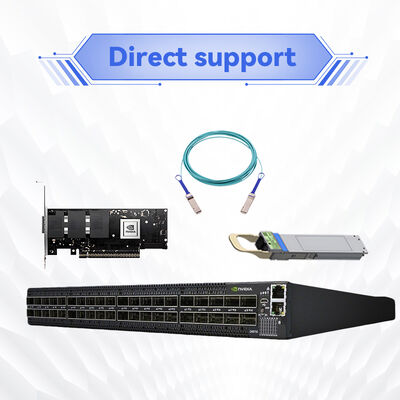

Το MQM8790-HS2F λειτουργεί απρόσκοπτα με τους προσαρμογείς NVIDIA ConnectX‐6, ConnectX‐7 και BlueField DPU, υποστηρίζοντας τόσο InfiniBand όσο και μικτά υφάσματα.Είναι συμβατό προς τα πίσω με προηγούμενες ταχύτητες InfiniBand (EDR 100Gb/s)Για τη διαχείριση, ο διακόπτης έχει σχεδιαστεί για να ελέγχεται μέσω της πλατφόρμας NVIDIA Unified Fabric Manager (UFM),που παρέχει ολοκληρωμένη προμήθεια υφασμάτωνΗ υποστήριξη του λειτουργικού συστήματος περιλαμβάνει τις κύριες διανομές Linux (RHEL, Ubuntu, Rocky Linux) και τους διακομιστές GPU πιστοποιημένους από την NVIDIA.
| Παράμετρος | Λεπτομέρειες |
|---|---|
| Αριθμός μοντέλου | MQM8790-HS2F |
| Λιμάνια και ταχύτητα | 40 θύρες QSFP56; έως 200Gb/s ανά θύρα· υποστηρίζει τη διάσπαση σε 80 θύρες 100Gb/s |
| Συγκεντρωτική απόδοση | 16 Tb/s χωρίς αποκλεισμό |
| Εναλλακτική καθυστέρηση | < 130ns (διαπεραστική διάταξη) |
| Διοίκηση | Μη διαχειριζόμενη εξωτερική διαχείριση μέσω NVIDIA UFMTM· ενσωματωμένη διπλή CPU πυρήνα x86 (Broadwell ComEx D‐1508 2.2GHz), μνήμη συστήματος 8GB |

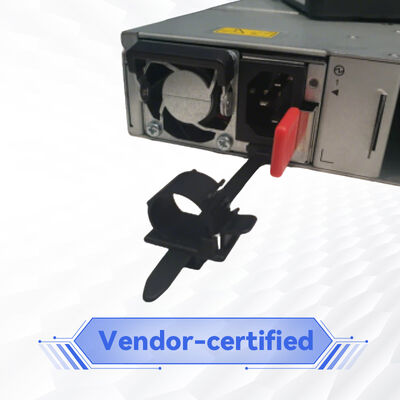

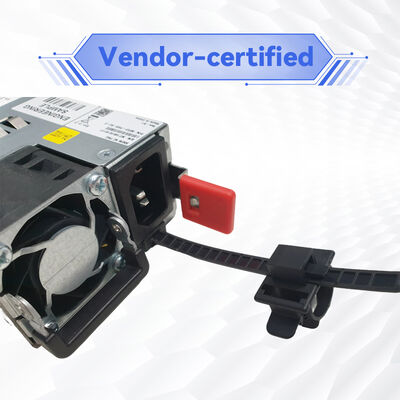

| Ηλεκτρική τροφοδοσία | 1+1 περιττές θερμές εναλλακτικές, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR |
| Αεροπορία | P2C (απόχρεος σε ισχύ) MQM8790-HS2F, πρότυπο βάθος |
| Μέγεθος (HxWxD) | 1.7 x 17 x 23,2 ίντσες (43,6 x 433,2 x 590,6 mm), 1U |
| Βάρος | Με 2 PSU: 12.48 kg / 27.5 lbs |
| Θέρμανση λειτουργίας | 0°C έως 40°C |
| Πιστοποιητικά | Εφαρμόζεται σε όλα τα κράτη μέλη. |
| Εγγύηση | 1 έτος περιορισμένης εγγύησης υλικού (διαθέσιμες παρατεταμένες επιλογές) |
| Αριθμός διαταξιούχου μέρους (OPN) | Περιγραφή | Αεροπορία | Διοίκηση |
|---|---|---|---|
| MQM8790-HS2F | NVIDIA Quantum 200Gb/s InfiniBand switch, 40 QSFP56, διπλή AC PSU, x86 διπλός πυρήνας, πρότυπο βάθος, ροή αέρα P2C, σιδηροδρομικό κιτ | Π2Κ (Από το λιμάνι στην ισχύ) | Μη διαχειριζόμενη (ετοιμασία UFM) |
| MQM8790-HS2R | Το ίδιο με το ανωτέρω, αλλά C2P ροή αέρα (δύναμη-έδρα) | C2P | Μη διαχειριζόμενη (ετοιμασία UFM) |
| MQM8700-HS2F | Διαχειριζόμενη παραλλαγή, ροή αέρα P2C, επιβατικό διαχειριστή υποδίκτυου, MLNX-OS | Π2Κ | Διαχειρίζεται (MLNX-OS) |
| MQM8700-HS2R | Διαχειριζόμενη παραλλαγή, C2P ροή αέρα, On-board Subnet Manager, MLNX-OS | C2P | Διαχειρίζεται (MLNX-OS) |
Για περιβάλλοντα που απαιτούν κεντρική διαχείριση υλικού σε εκατοντάδες ή χιλιάδες διακόπτες, το MQM8790-HS2F προσφέρει μια οικονομικά αποδοτική,μη διαχειριζόμενο δομικό μπλοκ βελτιστοποιημένο για την ενορχήστρωση NVIDIA UFM.
- Κεντρική διαχείριση υφασμάτωνΧρησιμοποιήστε το NVIDIA UFM για ενοποιημένη ορατότητα, αυτοματισμό και προβλέψιμη ανάλυση σε ολόκληρο το υλικό.
- Υψηλότερη απόδοση επένδυσης- Μείωση των κεφαλαιακών δαπανών με διπλή πυκνότητα χωρητικότητας λιμένων 100G και χαμηλότερο αριθμό διακόπτων για μεγάλα υφάσματα.
- Ενεργειακή αποδοτικότητα∆ Δυναμική κλιμάκωση ισχύος με βάση την αξιοποίηση λιμένων, μειώνοντας το λειτουργικό κόστος.
- Επιτάχυνση SHARPTM- Μέχρι 10 φορές ταχύτερες συλλογικές επικοινωνίες χωρίς να καταναλώνουν κύκλους CPU host.
- Μεταβαλλόμενες τοπολογίες️ Εθνική υποστήριξη για το Fat Tree, το DragonFly + και το Torus για την ανάπτυξη κέντρων δεδομένων μελλοντικά.
- Αποδεδειγμένο οικοσύστημαΥποστηρίζεται από το NVIDIA σωρευτικό λογισμικό και 24/7 υποστήριξη συνεργάτη.
Ο όμιλος Starsurge παρέχει υπηρεσίες end-to-end lifecycle για τους NVIDIA Quantum switches, συμπεριλαμβανομένης της συμβουλευτικής αρχιτεκτονικής πριν από τις πωλήσεις, της δοκιμής της απόδειξης της έννοιας και της παγκόσμιας εφοδιαστικής.Η έμπειρη τεχνική ομάδα μας προσφέρει εξ αποστάσεως επίλυση προβλημάτωνΓια τις αναπτύξεις UFM, προσφέρουμε επαγγελματικές υπηρεσίες για τη διαμόρφωση και ενσωμάτωση πλατφόρμας.Επιλογές επέκτασης της εγγύησης και προτεραιότητα υποστήριξης 24×7 διαθέσιμη κατόπιν αιτήματοςΗ πολυγλωσσική υποστήριξη για τις περιοχές EMEA, Αμερικής και APAC εξασφαλίζει ταχεία ανταπόκριση για τις αποστολές κρίσιμης σημασίας.
Α: Το MQM8790-HS2F είναι ένας μη διαχειριζόμενος διακόπτης που έχει σχεδιαστεί για εξωτερική διαχείριση μέσω NVIDIA UFM. Το MQM8700-HS2F περιλαμβάνει έναν ενσωματωμένο διαχειριστή υποδίκτυου και πλήρες λειτουργικό σύστημα MLNX-OS για αυτόνομη διαχείριση.
Α: Ναι, μπορεί να διαχειριστείται από οποιοδήποτε συμβατό με τα πρότυπα InfiniBand Subnet Manager, αλλά το NVIDIA UFM συνιστάται για προηγμένα χαρακτηριστικά όπως τηλεμετρία, προβλέψιμη ανάλυση και αυτοματοποιημένη ενορχήστρωση.
Α: Ναι, κάθε θύρα 200Gb/s μπορεί να λειτουργεί με ταχύτητα 100Gb/s χρησιμοποιώντας καλώδια διαχωρισμού ή QSFP56 σε διπλή διακοπή QSFP56, υποστηρίζοντας μέχρι 80x 100Gb/s συνδέσεις.
Α: Ναι, το MQM8790-HS2F υποστηρίζει πλήρως την τεχνολογία NVIDIA SHARPTM για επιτάχυνση της συλλογικής επικοινωνίας, ανεξάρτητα από τη λειτουργία διαχείρισης.
Α: ΔΑΚ QSFP56 από παθητικό/ενεργό χαλκό, ενεργά οπτικά καλώδια (AOC) και οπτικές ενότητες για αποστάσεις έως εκατοντάδες μέτρα.
- Να εξασφαλίζεται ότι η θερμοκρασία λειτουργίας του περιβάλλοντος παραμένει μεταξύ 0 °C και 40 °C· να διατηρείται ο κατάλληλος εξαερισμός του ράφου.
- Χρησιμοποιήστε μόνο τα κατάλληλα οπτικά καλώδια QSFP56 ή καλώδια DAC που αναφέρονται στον οδηγό συμβατότητας NVIDIA.
- Κατεύθυνση ροής αέρα: Το MQM8790-HS2F χρησιμοποιεί P2C (port-to-power)
- Η παροχή ενέργειας πρέπει να συνδέεται με κατάλληλη τάση εναλλασσόμενου ρεύματος (100-240VAC) με γείωση.
- Ο εξωτερικός διαχειριστής υποδίκτυου (UFM ή άλλος) πρέπει να αναπτυχθεί για την εκκίνηση και τη διαχείριση του υλικού.
- Βάρος ~ 12,5 kg με δύο μονάδες ̇ χρησιμοποιούν κατάλληλη μηχανική ανύψωση για την τοποθέτηση στηρίγματος.
Η Hong Kong Starsurge Group Co., Limited είναι ένας προμηθευτής τεχνολογίας που παρέχει δίκτυο υλικού, υπηρεσίες πληροφορικής και λύσεις ολοκλήρωσης συστημάτων.Η εταιρεία εξυπηρετεί πελάτες σε όλο τον κόσμο με προϊόντα που περιλαμβάνουν διακόπτες δικτύουΜε την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικής, η Starsurge υποστηρίζει βιομηχανίες όπως η κυβέρνηση, η υγειονομική περίθαλψη,Κατασκευή, την εκπαίδευση, τα οικονομικά και την επιχειρηματικότητα.
Με την προσέγγιση του πελάτη πρώτα, Starsurge επικεντρώνεται στην αξιόπιστη ποιότητα, την ανταποκρινόμενη εξυπηρέτηση και τις εξατομικευμένες λύσεις.ανάπτυξη προσαρμοσμένου λογισμικού, και πολυγλωσσική υποστήριξη ̇ βοηθώντας τους πελάτες να δημιουργήσουν αποτελεσματική, κλιμακώσιμη και αξιόπιστη υποδομή δικτύου.
| Συστατικό | Υποστηριζόμενα μοντέλα / τύποι |
|---|---|
| Διορθωτές | NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Υπηρεσίες ηλεκτρονικής και τηλεπικοινωνίας | QSFP56 DAC (παθητικός έως 3m, ενεργός έως 5m), AOC, οπτικοί δέκτες (SR4, LR4) |
| Συστήματα λειτουργίας | Λίνουξ (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server με InfiniBand stack |
| Πλατφόρμες διαχείρισης | NVIDIA UFM, OpenSM, άλλοι διαχειριστές υποδίκτυων συμβατοί με τα πρότυπα |
| Υποστήριξη τοπολογίας | Το Fat Tree, το DragonFly+, το 2D/3D Torus, το SlimFly |
- Επιβεβαίωση της κατεύθυνσης της ροής αέρα: το MQM8790-HS2F χρησιμοποιεί P2C (port-to-power)
- Ελέγχεται η απαιτούμενη ταχύτητα θύρας (200G native ή 100G breakout) και ο τύπος συναρμολόγησης καλωδίου.
- Ελέγξτε την είσοδο ισχύος: διπλός περιττός εναλλασσόμενος με συνδέσμους C13/C14.
- Βεβαιωθείτε ότι το βάθος του ράφους υποστηρίζει 23,2 ίντσες (πρότυπο βάθος).
- Σχέδιο για τον εξωτερικό διαχειριστή υποδίκτυου: απαιτείται άδεια UFM ή ανάπτυξη OpenSM για τη λειτουργία του υλικού.
- Επικύρωση των απαιτήσεων αδειοδότησης λογισμικού UFM εάν απαιτούνται προηγμένες δυνατότητες τηλεμετρίας.
- Άδειες πλατφόρμας NVIDIA Unified Fabric Manager (UFM)
- Η σειρά NVIDIA Quantum QM9700 (NDR 400G InfiniBand)
- NVIDIA ConnectX‐6 κάρτες προσαρμογή VPI (100Gb/s διπλή θύρα)
- NVIDIA BlueField-3 DPU για επιτάχυνση υποδομής
- Συσκευές ολοκλήρωσης rack Custom Starsurge & καλώδια QSFP56 (παθητικά/ενεργά)
