NVIDIA Spectrum SN3420 MSN3420-CB2FC – Διακόπτης Top-of-Rack 48 Θυρών 25GbE & 12 Θυρών 100GbE με Cumulus Linux
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MSN3420-CB2F |
| Έγγραφο: | sn3000-series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| λιμάνια: | 48SFP28 + 12 QSFP28 | τρόπο επικοινωνίας: | Full-Duplex & Half-Duplex |
|---|---|---|---|
| χωρητικότητα διακόπτη: | 4.8TB/s | Τεχνολογία: | Ethernet |
| Εκτέλεση: | 48 x10/25GBE 12 x 100GBE | Βάρος συστήματος: | 8.500 κιλά |
| Διαστάσεις συστήματος: | 43.6*433.2*590.6mm | Στήριγμα σε ράφι: | 1U rack mount |
Περιγραφή προϊόντων

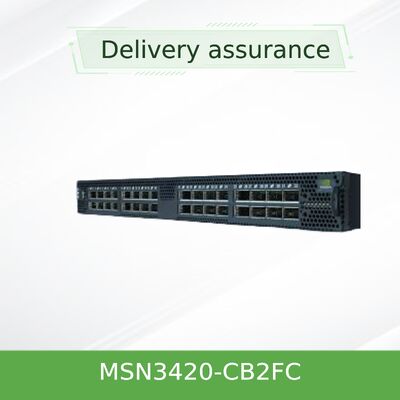

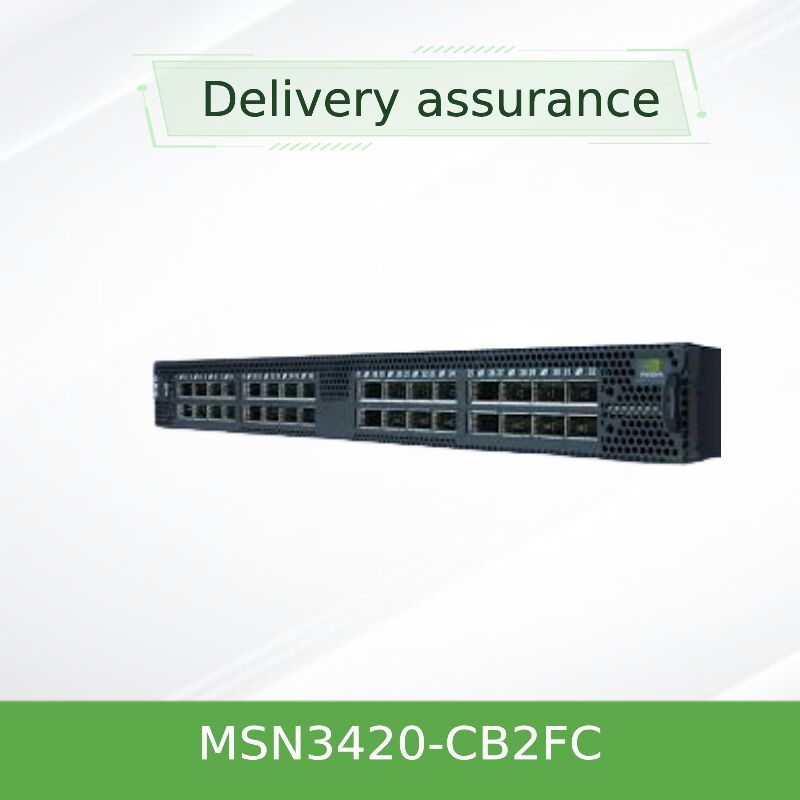

MSN3420-CB2FC
48 θύρες 10/25GbE + 12 θύρες 100GbE uplinks∆ ιδανικό για τοποθέτηση σε σελίδες, συνδυάζοντας υψηλής πυκνότητας συνδεσιμότητα σε διακομιστές με ευέλικτα uplink.NVIDIA Cumulus Linux, το MSN3420-CB2FC προσφέρει απόδοση ταχύτητας καλωδίου, καθυστέρηση διακοπής 425ns και πλούσια αυτοματοποίηση δικτύου για σύγχρονα κέντρα δεδομένων.
Το NVIDIA Spectrum® SN3420 (μοντέλοMSN3420-CB2FC) είναι ένας υψηλής απόδοσης διακόπτης 1U top-of-rack που έχει σχεδιαστεί για κέντρα δεδομένων που εξελίσσονται από πρόσβαση σε διακομιστές 10G σε 25G, διατηρώντας παράλληλα την ετοιμότητα ανοδικής σύνδεσης 100GbE.Χτισμένο στο ASIC Spectrum-2 δεύτερης γενιάς, προσφέρει 48 x SFP28 θύρες που υποστηρίζουν 10/25GbE και 12 x QSFP28 θύρες που υποστηρίζουν 40/100GbE. Με διακόπτη διακόπτη, προηγμένη τηλεμετρία (What Just Happened®) και πλήρως κοινόχρηστο αποθηκευτικό πακέτο,το SN3420 εξασφαλίζει προβλέψιμη χαμηλή καθυστέρηση και χωρίς μπλοκάρισμα της κεφαλής της γραμμήςΟ διακόπτης είναι προγεμισμένος από το εργοστάσιο.NVIDIA Cumulus Linux, επιτρέποντας αυτοματισμό σε κλίμακα web, native εργαλεία Linux, και ισχυρή στρώση-2/στρώση-3 δρομολόγηση.ή περιβάλλον διαπραγμάτευσης υψηλής συχνότητας, το MSN3420-CB2FC προσφέρει απόδοση, ευελιξία και ανοικτή προγραμματισμό.
48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) ′′ πλήρως διαχωρίσιμες έως 128x θύρες 10/25GbE.
425ns καθυστέρηση διακοπής, ταχύτητα μετάβασης σε όλες τις θύρες, μηδενική απώλεια πακέτων με πλήρες φορτίο.
NVIDIA What Just Happened® (WJH) με επιταχυνμένα ιστογράμματα υλικού, έτοιμο INT, τηλεμετρία ροής και μετρητές ροής 512K στο τσιπ.
42MB πλήρως κοινόχρηστο buffer, δίκαιη διαδρομή δεδομένων υψηλού εύρους ζώνης, αποτρέπει την συμφόρηση μικρο-εκρήξεων.
Γενική εμπειρία Linux, αυτοματοποίηση με Ansible / Puppet, FRRouting, υποστήριξη δοχείων και πλούσια πρωτόκολλα δρομολόγησης.
Μοναδική διαδρομή VXLAN, διαδρομή τμήματος IPv6, 512K κοινόχρηστες καταχωρήσεις προώθησης (ACL/LPM/MAC/ECMP/τόνελ).
Το SN3420 τροφοδοτείται από τοASIC φάσματος-2Η πλήρως κοινή αρχιτεκτονική του πακέτου buffer εξαλείφει τα τεχνητά όρια buffering ανά θύρα,διασφάλιση της δικαιοσύνης στην ενδοοικογενειακή εμπορίαΤο Spectrum-2 υποστηρίζει επίσης την βαθιά επιθεώρηση πακέτων έως 512 bytes, προγραμματισμό αγωγού και προηγμένη μεταφορά RoCE για RDMA μέσω Converged Ethernet - απαραίτητη για AI, ML και NVMe μέσω Fabrics.Ανοιχτό Ethernet σπάει τον προμηθευτή κλειδώματοςΤο MSN3420-CB2FC έρχεται με Cumulus Linux, αλλά η πλατφόρμα υποστηρίζει επίσης SONiC, DENT (Linux Switchdev) ή ONIE για εγκαταστάσεις γυμνού μετάλλου.Αυτό εξασφαλίζει μακροπρόθεσμη ευελιξία και ευθυγράμμιση με τις αρχές της ανοικτής δικτύωσης.
Συνδέστε διακομιστές 25GbE σε σπονδυλικούς διακόπτες 100GbE. Ιδανικό για υπερσυγκεντρωμένα clusters, υπολογιστές υψηλής απόδοσης και γενικά φορτία εργασίας cloud.
Χρησιμοποιείται ως διακόπτης φύλλου σε ένα διπλό ύφασμα Clos, παρέχοντας μη αποκλειστικές επιδόσεις και ισορροπία φορτίου ECMP.
Η χαμηλή καθυστέρηση και η υποστήριξη RoCE χωρίς απώλειες επιτρέπουν υψηλής απόδοσης NVMe μέσω των backends αποθήκευσης Fabric.
Μεγάλος αποθηκευτικός χώρος και διαχείριση συμφόρησης που βασίζεται στην τηλεμετρία επιταχύνουν το Spark, το Hadoop και τα διανεμημένα πλαίσια μάθησης μηχανών.
Το MSN3420-CB2FC αλληλεπιδρά απρόσκοπτα με τους προσαρμογείς δικτύου NVIDIA ConnectX® (25GbE/100GbE), τα καλώδια χαλκού / ινών LinkX® και οποιοδήποτε εξοπλισμό Ethernet βασισμένο σε πρότυπα.Υποστηρίζει ένα ευρύ φάσμα δέκτηΤο Cumulus Linux διασφαλίζει τη συμβατότητα με τα σημαντικότερα πλαίσια αυτοματοποίησης, τις στοιβάδες δρομολόγησης (FRR, Bird),και εργαλεία ενορχήστρωσης (Kubernetes CNI)Για μια πλήρως υποστηριζόμενη λύση, συνδυάστε με το NVIDIA Cumulus NetQ για λειτουργίες δικτύου σε πραγματικό χρόνο, ορατότητα και διαχείριση κύκλου ζωής.
| Κατηγορία | Λεπτομέρειες |
|---|---|
| Σχήμα | MSN3420-CB2FC |
| Λιμένες | 48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) |
| Μέγιστες θύρες 100GbE | 12 (ή 12x 40GbE) |
| Μαξ 25GbE θύρες | 48 + έως 48 μέσω διακοπής (συνολικά 96 λογικές 25GbE από QSFP28) |
| Περιορισμός | 2.4 Tb/s (πλήρης διπλής λειτουργίας) |
| Πακέτο ανά δευτερόλεπτο | 3.58 Bpps |
| Κλίμακα καθυστέρησης | 425n |
| Πακέτο buffer | 42MB πλήρως κοινόχρηστο |
| CPU | Δύο πυρήνες x86 |
| Μνήμη συστήματος | 8GB DDR4 |
| Αποθήκευση SSD | 32GB |
| Λιμένες διαχείρισης | 1x 100/1000 RJ45, 1x RJ45 κατά σειρά, 1x USB |
| Εφοδιασμοί ηλεκτρικής ενέργειας | Δύο φορές θερμή εναλλαγή (1+1 περιττό), AC 100-264V, 50-60Hz |
| Φανατικοί | 5x εναλλάξιμη σε θερμότητα (εφεδρική N+1), επιλογή αναστρέψιμης ροής αέρα |
| Σχήμα | 1U Rackmount, 1,72" x 16,84" x 17" (44x428x432mm) |
| Βάρος | 8.5 kg (18.73 lb) |
| Θερμοκρασία λειτουργίας | 0°C έως 40°C |
| Προεγκατεστημένο λειτουργικό σύστημα | NVIDIA Cumulus Linux |
| Κατεύθυνση ροής αέρα (CB2FC) | P2C (Port-to-Power, πρότυπο βάθος) |
| ΑΕΠ | Προεγκατεστημένο λειτουργικό σύστημα | Αεροπορία | Ασφαλής εκκίνηση | Ιδανικό για |
|---|---|---|---|---|
| MSN3420-CB2FC | Cumulus Linux | Π2C (Port-to-Power) | - Όχι, όχι. | Περιβάλλοντα που απαιτούν μεγάλη αυτοματοποίηση, ομάδες NetDevOps |
| MSN3420-CB2F | NVIDIA Onyx (Classic CLI) | Π2Κ | - Όχι, όχι. | Παραδοσιακοί διαχειριστές CLI, παλαιές ροές εργασίας |
| MSN3420-CB2FO | ΟΝΙΕ (γυμνό μέταλλο) | P2C / κοντό βάθος | - Όχι, όχι. | Προσαρμοσμένα NOS (SONiC, DENT, άλλα) |
| MSN3420-CB2RC | Cumulus Linux | C2P (Power-to-Port) | - Όχι, όχι. | Εναλλακτική κατεύθυνση ροής αέρα για τον περιορισμό του θερμού διαδρόμου |
Το Cumulus Linux μειώνει τη λειτουργική πολυπλοκότητα χρησιμοποιώντας τα τυποποιημένα εργαλεία Linux, τα API και τις εμπορευματοποιημένες ροές εργασίας.
100GbE uplinks έτοιμα για αυξανόμενο εύρος ζώνης σπονδυλικής στήλης. 25GbE σε διακομιστές εξασφαλίζει 2,5x απόδοση σε σχέση με 10GbE.
Το WJH απαντά με ακρίβεια "Τι μόλις συνέβη" για να μειώσει το MTTR. Η τηλεμετρία ροής ενσωματώνεται με το Prometheus, Splunk, κλπ.
Η Starsurge του Χονγκ Κονγκ παρέχει ανταγωνιστικές τιμές, υποστήριξη εγγύησης και τεχνογνωσία εφοδιαστικής για παγκόσμιους πελάτες.
Η σειρά NVIDIA SN3000 έρχεται με ένα πλήρες κύκλο ζωής πελατών: συμβουλευτική προ πωλήσεων, βοήθεια διαμόρφωσης και τεχνική υποστήριξη μετά τις πωλήσεις.1 έτος περιορισμένη εγγύηση υλικού(επιστροφή και επισκευή, 14 εργάσιμες ημέρες) Τα αναβαθμισμένα σχέδια υποστήριξης συμπεριλαμβανομένης της αντικατάστασης στην περιοχή την επόμενη εργάσιμη ημέρα και της αποστολής τεχνικού 4 ωρών είναι διαθέσιμα κατόπιν αιτήματος.Η Starsurge παρέχει επίσης εγκατάσταση εξ αποστάσεως ή επί τόπου., διαμόρφωση και υπηρεσίες παρακολούθησης δικτύου προσαρμοσμένες στις ανάγκες του κέντρου δεδομένων σας.
Οι δέκτες, τα καλώδια DAC και τα καλώδια ηλεκτρικής ενέργειας πωλούνται ξεχωριστά, εκτός αν ορίζεται.
Για τις απαιτήσεις ασφαλούς εκκίνησης, ανατρέξτε στην σειρά MSN3700C-S· το SN3420 δεν περιλαμβάνει την βασική λειτουργία εμπιστοσύνης.
Η Hong Kong Starsurge Group Co., Limited είναι ένας προμηθευτής τεχνολογίας δικτύου, υπηρεσιών πληροφορικής και ολοκλήρωσης συστημάτων από το 2008.εκπαίδευσηΠαρέχουμε διακόπτες, NICs, ασύρματες λύσεις, συστήματα IoT, και προσαρμοσμένο λογισμικό με πολυγλωσσική υποστήριξη και παγκόσμια παράδοση.Η Starsurge εξασφαλίζει αξιόπιστη ποιότητα., ανταποκρινόμενη υπηρεσία και προσαρμοσμένες λύσεις υποδομής δικτύου.
| Τύπος συστατικού | Υποστηριζόμενες επιλογές | Προμηθευτής / Σημειώσεις |
|---|---|---|
| Οπτική 25GbE | 25GBASE-SR (MMF), 25GBASE-LR (SMF), 25G AOC, παθητικός DAC έως 5m | NVIDIA, Cisco, Finisar, γενικό MSA |
| Οπτική 100GbE | 100GBASE-SR4, LR4, CWDM4, ER4, 100G AOC, DAC | NVIDIA LinkX, δοκιμασμένο από τρίτους |
| Καλώδια διακοπής | 100G έως 4x25G DAC/AOC, 40G έως 4x10G | Συμβατό με όλες τις θύρες QSFP28 |
| Διαδικτυακό λειτουργικό σύστημα | Cumulus Linux (εργοστάσιο), SONiC, ONYX, DENT | Το bootloader του ONIE επιτρέπει την αντικατάσταση |
| Εργαλεία διαχείρισης | Ansible, Puppet, NetQ, SNMP, gNMI, Προμηθέας | Πλήρης ανοικτή ενσωμάτωση API και τηλεμετρίας |
- Η κατεύθυνση της ροής αέρα (P2C για MSN3420-CB2FC) ταιριάζει με τη διάταξη διαδρόμου του κέντρου δεδομένων.
- Τύπος τροφοδοσίας (π.χ. εναλλασσόμενο ή συνεχές) ‡ συνηθισμένο εναλλασσόμενο. Επιβεβαιώστε την τάση.
- Τύποι δέκτη και μήκη καλωδίων για τη σύνδεση διακομιστή / σπονδυλικής στήλης
- Επιλογές αναβάθμισης εγγύησης (Επόμενη εργάσιμη ημέρα ή 4 ώρες επί τόπου).
- Απαιτήσεις άδειας χρήσης χαρακτηριστικών λογισμικού (συμπεριλαμβάνονται και τα πλήρη χαρακτηριστικά L3 του Cumulus Linux).
32x 200GbE spine switch, 12,8Tb/s, για πυρήνα/σπονδυλική στήλη υψηλής πυκνότητας.
32x 100GbE, επιλογή ασφαλείας εκκίνησης ανθεκτική στον κυβερνοχώρο.
25/100GbE έξυπνη NIC με επιταχυνόμενη δικτύωση και εκφόρτωση RoCE.
