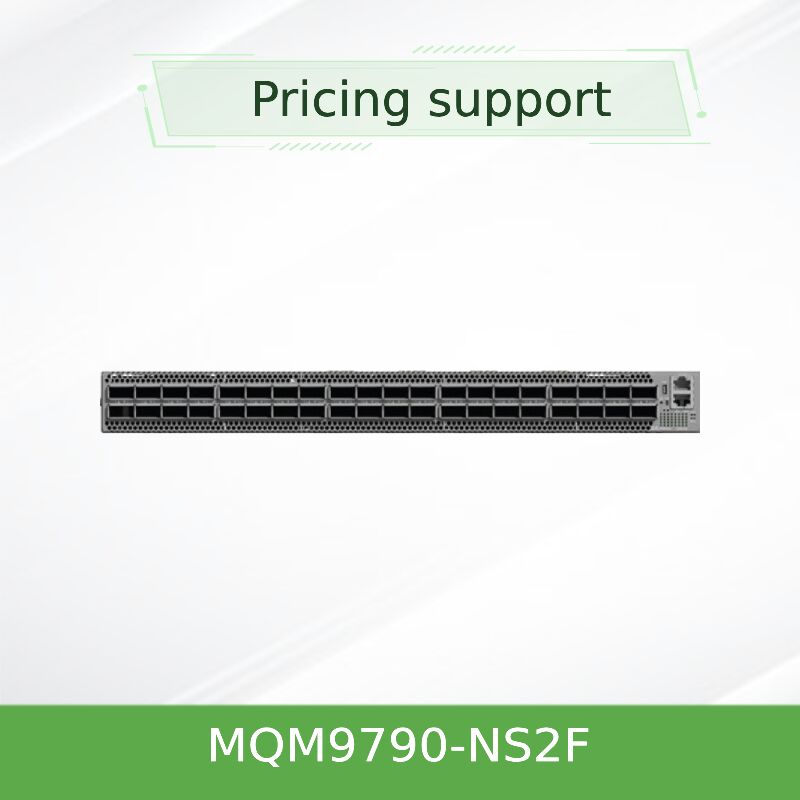

MQM9790-NS2F 64 θύρες 400Gb/s InfiniBand Smart Switch
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Έγγραφο: | MQM9700 series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογή: | Υπηρέτης | Κατάσταση: | Νέο και πρωτότυπο |
|---|---|---|---|
| Συνολικό εύρος ζώνης: | 51.2 TB/S αμφίδρομη | Διαχείριση: | MLNX-OS με CLI, Webui, SNMP, υποστήριξη JSON |
| Ονομα: | Διακόπτης δικτύων MQM9790-NS2F InfiniBand Mellanox που ξελεπιάζει έξω τα κέντρα δεδομένων με τους έξ | Λέξη-κλειδί: | mellanox διακόπτης 400g |
Περιγραφή προϊόντων
Μη διαχειριζόμενος διακόπτης NDR 51.2 Tb/s Συνολική απόδοση Για εξωτερική διαχείριση υποδίκτυου
Το MQM9790-NS2F παρέχει 64 μη αποκλειστικές θύρες 400Gb/s InfiniBand σε ένα συμπαγές πλαίσιο 1U,επιτρέπει ευέλικτες τοπολογίες και μαζική επεκτασιμότητα με υπολογιστές στο δίκτυο SHARPv3.
Η Hong Kong Starsurge Group παρουσιάζει το NVIDIA Quantum-2 MQM9790-NS2F ∙ έναν υψηλής απόδοσης, μη διαχειριζόμενο διακόπτη InfiniBand 400Gb/s σχεδιασμένο για πελάτες που χρειάζονται εξωτερική διαχείριση υποδίκτυου (π.χ.NVIDIA UFM)Ως μέρος της σειράς QM9700, αυτός ο διακόπτης παρέχει 32 θύρες OSFP που υποστηρίζουν συνδέσεις 64* 400Gb/s (ή έως 128 θύρες σε 200Gb/s μέσω τεχνολογίας διαχωρισμού).2 terabits ανά δευτερόλεπτο αμφίδρομη απόδοση και άνω των 66Με χωρητικότητα 0,5 δισεκατομμυρίων πακέτων ανά δευτερόλεπτο, το MQM9790-NS2F είναι ιδανικό για ερευνητικά ιδρύματα, χρηματοοικονομικά, κατασκευαστικά και επιχειρηματικά σύμπλεγματα τεχνητής νοημοσύνης που απαιτούν χαμηλή καθυστέρηση και υλικό χωρίς απώλειες.
- Απαράμιλλη πυκνότητα λιμένων:64 θύρες 400Gb/s NDR InfiniBand σε 1U, μη αποκλειστική αρχιτεκτονική.
- Λειτουργία διπλής πυκνότητας 200Gb/s:Υποστηρίζει έως και 128 θύρες 200Gb / s χρησιμοποιώντας την τεχνολογία NVIDIA port-split, μειώνοντας το TCO για τοπολογίες φύλλου-σπονδυλικής στήλης.

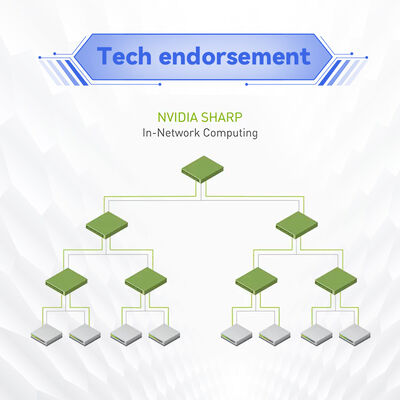

- Υπολογιστές σε δίκτυο:Το SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) παρέχει 32 φορές υψηλότερη επιτάχυνση AI σε σύγκριση με την προηγούμενη γενιά.
- Προηγμένες Υπηρεσίες Υφασμάτων:RDMA, προσαρμοστική δρομολόγηση, έλεγχος συμφόρησης, βελτιωμένη χαρτογράφηση VL και δυνατότητες αυτοθεραπείας δικτύου.
- Μη διαχειριζόμενο μοντέλο:Σχεδιασμένο για εξωτερικό διαχειριστή υποδίκτυου (UFM ή ενσωματωμένο SM σε άλλη συσκευή) ∙ μέγιστη ευελιξία για μεγάλα υφάσματα.
- Ψύξη & Επαναχρηματοδότηση:Προσωπική ροή αέρα από εμπρός προς πίσω (P2C), 1+1 περιττές πηγές ισχύος θερμής εναλλαγής και ανεμιστήρες θερμής εναλλαγής.
- Πίσω συμβατό:Υποστηρίζει προηγούμενες γενιές InfiniBand (HDR, EDR, FDR).
Χτισμένο πάνω στο NVIDIA Quantum-2 ASIC, το MQM9790-NS2F αξιοποιεί την τεχνολογία SerDes 400Gb / s. Ενσωματώνει Remote Direct Memory Access (RDMA) για χαμηλό CPU overhead και υψηλή απόδοση,προσαρμοστική δρομολόγηση για την αποφυγή σημείων καύσης υφασμάτων, και NVIDIA SHARPv3 για μειώσεις στο δίκτυο, επιταχύνοντας δραματικά τις συλλογικές λειτουργίες σε πλαίσια MPI και AI.Η αλλαγή περιλαμβάνει επίσης προηγμένο έλεγχο συμφόρησης και βελτιωμένη ποιότητα εξυπηρέτησης για τη διασφάλιση των επιδόσεων για τα κρίσιμα φορτία εργασίας.
Με την υποστήριξη πολλαπλών τοπολογιών, συμπεριλαμβανομένων των Fat Tree, SlimFly, DragonFly + και του πολυδιάστατου Torus, το MQM9790-NS2F επιτρέπει στους αρχιτέκτονες να κατασκευάζουν οικονομικά αποδοτικά,υψηλής ανθεκτικότητας δίκτυα για την επόμενη γενιά υπερυπολογιστών.
- Συγκεντρώσεις τεχνητής νοημοσύνης και μηχανικής μάθησης:Μεγάλη ταχύτητα GPU διασύνδεση για την εκπαίδευση μεγάλων γλωσσικών μοντέλων και συμπεράσματα.
- Υψηλής απόδοσης υπολογιστές (HPC):Ερευνητικές προσομοιώσεις, μοντέλα καιρού, γονιδιωματική και κβαντικά εργαστήρια υπολογιστών.
- Κέντρα δεδομένων υπερκλίμακας:Αρχιτεκτονικές σπονδυλικής στήλης με τεράστια κίνηση ανατολικά-δυτικά.
- Επιχειρηματικό Cloud & Finance:Συστήματα διαπραγμάτευσης χαμηλής καθυστέρησης και ανάλυση σε πραγματικό χρόνο.
- Κυβέρνηση & Εκπαίδευση:Εθνικά εργαστήρια, πανεπιστημιακά κέντρα υπερυπολογισμών που απαιτούν καθοριστικές επιδόσεις.

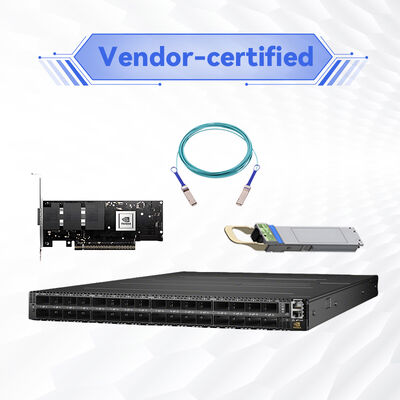

Πλήρως διαλειτουργικό με το οικοσύστημα NVIDIA InfiniBand: προσαρμογείς ConnectX-6/7, καλώδια LinkX και διακόπτες της σειράς Quantum-2.Υποστηρίζει τις κύριες διανομές Linux (RHEL)Η μη διαχειριζόμενη λειτουργία απαιτεί έναν εξωτερικό διαχειριστή υποδίκτυου (π.χ. NVIDIA UFM ή OpenSM που τρέχει σε διακομιστή).
| Παράμετρος | Προδιαγραφές |
|---|---|
| Λιμένες | 32 συνδέσεις OSFP που υποστηρίζουν 64 θύρες 400Gb/s InfiniBand (NDR) ή 128 θύρες 200Gb/s |
| Συγκεντρωτική απόδοση | 51.2 Tb/s αμφίδρομη, μη αποκλειστική |
| Δυνατότητα διαβίβασης πακέτων | Πάνω από 66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο (BPPS) |
| Τύπος διαχείρισης | Μη διαχειριζόμενο (απαιτεί εξωτερικό διαχειριστή υποδίκτυου) |
| CPU & Μνήμη | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Ηλεκτρική τροφοδοσία | 1 + 1 περιττό, θερμό-swappable, 200-240Vac, 80 Plus Gold, πιστοποιημένο ENERGY STAR |
| Ψύξη | Προηγούμενη προς πίσω ροή αέρα (P2C), μονάδες ανεμιστήρων θερμής ανταλλαγής |
| Μέγεθος (HxWxD) | 1.7 ίντσες (43,6mm) x 17,0 ίντσες (438mm) x 26,0 ίντσες (660,4mm) |
| Βάρος | 14.5 kg (περίπου) |
| Θέρμανση λειτουργίας | 0°C έως 40°C |
| Η υγρασία (λειτουργία) | 10% έως 85% μη συμπυκνωτικό |
| Συμμόρφωση με τις κανονιστικές διατάξεις | Ειδικότερα, οι εν λόγω εταιρείες μπορούν να χρησιμοποιούν τα συστήματα που αναφέρονται στο σημείο 1 του παρόντος παραρτήματος. |
| Εγγύηση | 1 έτος πρότυπο (διαθέσιμες διευρυμένες επιλογές) |
| Αριθμός διαταξιούχου μέρους (OPN) | Περιγραφή | Αεροπορία | Διοίκηση |
|---|---|---|---|
| MQM9700-NS2F | 64 θύρες 400Gb/s, διαχειριζόμενες | Π2Κ (δύναμη-σύνδεσμος) | Διαχειριστής επιβατικών υποδίκτυων |
| MQM9700-NS2R | 64 θύρες 400Gb/s, διαχειριζόμενες | C2P (σύνδεσμος προς ισχύ) | Διαχειριστής επιβατικών υποδίκτυων |
| MQM9790-NS2F | 64 θύρες 400Gb/s, μη διαχειριζόμενες | Π2Κ (προς τα εμπρός) | Απαιτείται εξωτερικός διαχειριστής υποδίκτυου |
| MQM9790-NS2R | 64 θύρες 400Gb/s, μη διαχειριζόμενες | C2P (αντίστροφη) | Απαιτείται εξωτερικός διαχειριστής υποδίκτυου |
Για την ροή αέρα P2C (από μπροστά προς τα πίσω), ο δρόμος ψύξης είναι στην πλευρά της παροχής ρεύματος.
- Αποδοτική από πλευράς κόστους μη διαχειριζόμενη λειτουργία:Ιδανικό για μεγαλύτερες εφαρμογές όπου ένας κεντρικός εξωτερικός διαχειριστής υποδίκτυου (UFM) μειώνει το γενικό κόστος ανά διακόπτη.
- Μεγαλύτερη ρίζα σε 1U:Οι θύρες 64x 400G ελαχιστοποιούν τα επίπεδα των διακόπτες, μειώνουν την καθυστέρηση και απλοποιούν την καλωδίωση.
- Ενεργειακή απόδοση:Οι τροφοδοσίες ενέργειας Gold+ και ο έξυπνος έλεγχος των ανεμιστήρων μειώνουν το OPEX.
- Ελαστική καλωδίωση:Οι συνδέσεις OSFP υποστηρίζουν παθητικά/ενεργά καλώδια χαλκού και οπτικά καλώδια, συμπεριλαμβανομένης της ενεργού ινών.
- Μεταβασιμότητα για το μέλλον:Η υποστήριξη του SHARPv3 και της προσαρμοστικής δρομολόγησης εξασφαλίζει την προστασία των επενδύσεων για πλαίσια τεχνητής νοημοσύνης επόμενης γενιάς.
Ο όμιλος Starsurge του Χονγκ Κονγκ παρέχει ολοκληρωμένη υποστήριξη, συμπεριλαμβανομένων των συμβουλών προ πωλήσεων, των υπηρεσιών ολοκλήρωσης και της παγκόσμιας εφοδιαστικής.και επιλογές επέκτασης της εγγύησηςΓια τις παραγγελίες όγκου, παρέχουμε εξατομικευμένη καλωδίωση και επικύρωση διαμόρφωσης. Πολυγλωσσική υποστήριξη διαθέσιμη για τις περιοχές APAC, EMEA και Αμερικής.
Η σειρά MQM9790-NS2F είναι ένας μη διαχειριζόμενος διακόπτης (χωρίς ενσωματωμένο διαχειριστή υποδίκτυου), που απαιτεί έναν εξωτερικό SM, όπως UFM ή OpenSM.Η απόδοση του υλικού και οι προδιαγραφές των λιμένων είναι πανομοιότυπες.
Ναι, η τεχνολογία χωρισμού θύρων της NVIDIA επιτρέπει σε κάθε θύρα 400Gb / s να λειτουργεί ως δύο θύρες 200Gb / s, παρέχοντας αποτελεσματικά έως 128 θύρες 200Gb / s.
Σύνδεσμοι OSFP: παθητικά/ενεργά καλώδια χαλκού, καλώδια ενεργών ινών και οπτικές ενότητες.
Ναι, η σειρά Quantum-2 υποστηρίζει ταχύτητες HDR, EDR και FDR με κατάλληλα καλώδια και προσαρμογείς, εξασφαλίζοντας ομαλή μετάβαση.
Παρακαλούμε επικοινωνήστε με τους πωλητές της Starsurge για την τρέχουσα διαθεσιμότητα και τις επιλογές αποστολής στην περιοχή σας.
• Βεβαιωθείτε ότι ο σωστός προσανατολισμός της ροής αέρα (P2C) ταιριάζει με το κενό/ζεστό διάδρομο του ράφου σας.
• Χρησιμοποιήστε μόνο οπτικές μονάδες και καλώδια με πιστοποίηση NVIDIA για τη διατήρηση της ακεραιότητας του σήματος.
• Για τους μη διαχειριζόμενους διακόπτες, πρέπει να υπάρχει ένας λειτουργικός εξωτερικός διαχειριστής υποδίκτυου στο υλικό.
• Υψόμετρο λειτουργίας έως 3050 m· θερμοκρασία που δεν υπερβαίνει τους 40°C.
• Οι προδιαγραφές που δεν έχουν επιβεβαιωθεί δημόσια από την NVIDIA ενδέχεται να επισημαίνονται: Παρακαλούμε να επιβεβαιώσετε με την ομάδα πωλήσεων πριν από την παραγγελία.
Ιδρύθηκε το 2008, Starsurge είναι ένας τεχνολογικά προμηθευτής δικτυακού υλικού, υπηρεσιών πληροφορικής, και λύσεις ολοκλήρωσης συστημάτων.και επιχειρηματικούς πελάτες σε όλο τον κόσμοΜε μια έμπειρη τεχνική και ομάδα πωλήσεων, η Starsurge παρέχει εξατομικευμένη υποδομή δικτύωσης ̇ συμπεριλαμβανομένων λύσεων IoT, προσαρμοσμένης ανάπτυξης λογισμικού και παγκόσμιας εφοδιαστικής.Η προσέγγισή μας με τον πελάτη πρώτο εξασφαλίζει αξιόπιστη ποιότηταΩς εξουσιοδοτημένος συνεργάτης καναλιών για κορυφαίες μάρκες, συνδυάζουμε την τεχνολογία αιχμής με την επιτυχία της πραγματικής ανάπτυξης.
Ζητήστε μια προσφορά →• NVIDIA ConnectX-6 / ConnectX-7 InfiniBand προσαρμογείς
• Επικοινωνίες σειράς NVIDIA Quantum-2 QM9700/9790
• Σύνδεσμοι OSFP (παθητικός χαλκός έως 3m, ενεργός οπτικός έως 500m)
• Λογισμικό: MLNX-OS (σε διαχειριζόμενα μοντέλα) · εξωτερικός διαχειριστής υποδίκτυων: UFM 3.x / OpenSM
• Συστήματα λειτουργίας: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 με Mellanox WinOF-2
✓ Βεβαιωθείτε ότι η απαιτούμενη κατεύθυνση ροής αέρα (P2C από μπροστά προς πίσω) ταιριάζει με το ράφι σας.
✓ Βεβαιωθείτε ότι έχετε μια εξωτερική λύση διαχειριστή υποδίκτυου (χειριστήριο ή εικονική συσκευή).
✓ Σχεδιάστε την καλωδίωση: 400G OSFP σε OSFP ή σε 2x200G split cables.
✓ Επιβεβαιώστε την είσοδο ισχύος: 200-240Vac με περιττές τροφοδοσίες.
✓ Για μεγάλες αναπτύξεις, ζητήστε μια αναθεώρηση σχεδιασμού τοπολογίας από τους μηχανικούς της Starsurge.
