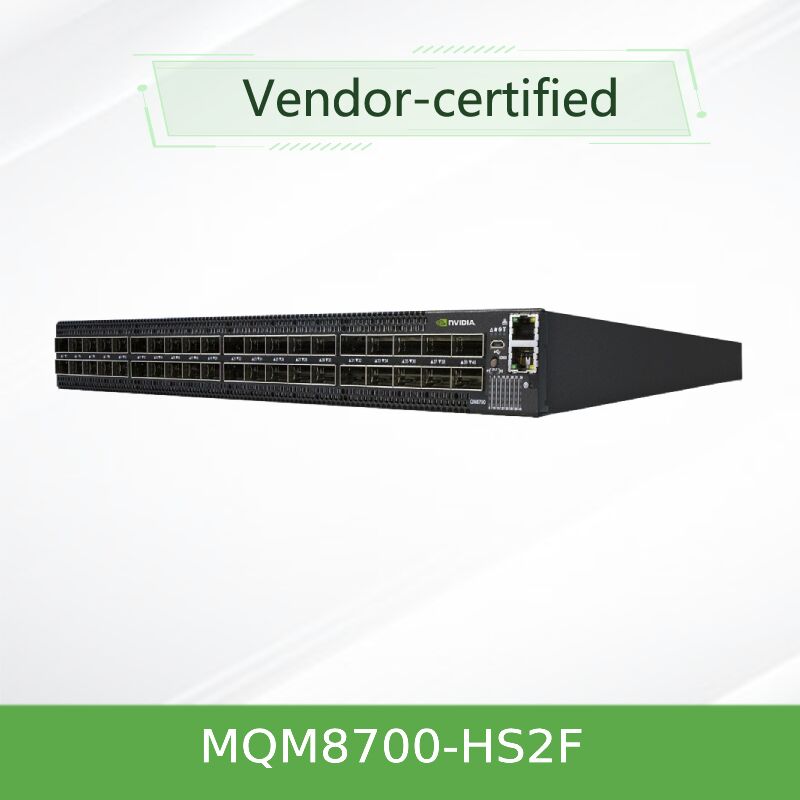

NVIDIA Quantum MQM8700-HS2F 200G InfiniBand Switch 40-Port 16Tb/s
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MQM8700-HS2F (920-9B110-00FH-0MD) |
| Έγγραφο: | MQM8700 series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο: | MQM8700-HS2F (920-9B110-00FH-0MD) | Κατάσταση: | Νέο και πρωτότυπο |
|---|---|---|---|
| Συνδεσιμότητα ανερχόμενης ζεύξης: | 200 GBP | Λέξη-κλειδί: | Διακόπτης δικτύου Mellanox |
| διακίνησης: | 16 TB/S | Συμμόρφωση: | ROHS-6, CE, FCC, ISO, ETS |
| Επισημαίνω: | NVIDIA InfiniBand διακόπτης 200G,Διακόπτης δικτύου Mellanox 40 θύρας,Κβαντικός διακόπτης MQM8700 16Tb/s |
||
Περιγραφή προϊόντων
Διακόπτης σταθερής διαμόρφωσης υψηλών επιδόσεων που παρέχει 40 θύρες ταχύτητας 200Gb/s (ή 80 θύρες ταχύτητας 100Gb/s) με 16 Tb/s μη αποκλειστική απόδοση, επιτάχυνση υπολογιστών στο δίκτυο,και εξαιρετικά χαμηλή καθυστέρηση ̇ ειδικά κατασκευασμένο για HPC, AI clusters, και hyperscale κέντρα δεδομένων.
Η σειρά NVIDIA Quantum QM8700 (συμπεριλαμβανομένης της MQM8700-HS2F) αντιπροσωπεύει μια νέα κατηγορία έξυπνων διακόπτες 200G InfiniBand, που έχουν σχεδιαστεί για να εξαλείψουν τα σημεία συμφόρησης στην τεχνητή νοημοσύνη, την υψηλής απόδοσης υπολογιστική,και περιβάλλοντα αποθήκευσης cloudΜε έως και σαράντα θύρες 200Gb/s σε ένα συμπαγές συντελεστή μορφής 1U, ο διακόπτης παρέχει συνολική απόδοση 16 Tb/s με καθυστέρηση διακοπής κάτω των 130 νανοδευτερολέπτων.Χτισμένο στην κλιμακώσιμη αρχιτεκτονική InfiniBand της NVIDIA, το QM8700‐HS2F διαθέτει ενσωματωμένο επεξεργαστή διπλού πυρήνα x86, ενσωματωμένο Subnet Manager (έως 2.000 κόμβους) και υποστήριξη της τεχνολογίας NVIDIA SHARPTM,επιτάχυνση των συλλογικών επιχειρήσεων με την απόσυρση της επικοινωνίας από τους διακομιστές στο δίκτυο.
Σχεδιασμένη για εξαιρετική ευελιξία, κάθε θύρα QSFP56 200Gb/s μπορεί να χωριστεί σε δύο ανεξάρτητες θύρες 100Gb/s, διπλασιάζοντας την ακτίνα για πυκνές εφαρμογές top-of-rack.Η παραλλαγή QM8700‐HS2F (πύλη αέρα P2C) είναι ένας πλήρως διαχειριζόμενος διακόπτης με λειτουργία MLNX‐OS®., ιδανικό για επιχειρήσεις που αναζητούν δίκτυα υψηλής απόδοσης με απλή διαχείριση, CLI, WebUI, SNMP και JSON API.
- 200Gb/s InfiniBand ανά θύρα- σαράντα θύρες QSFP56 που υποστηρίζουν 200G ή 100G διαχωρισμένες λειτουργίες, μη αποκλειστική αρχιτεκτονική.
- Επιτάχυνση υπολογιστών στο δίκτυοΗ τεχνολογία NVIDIA SHARPTM επιτρέπει τη συγκέντρωση δεδομένων στο διακόπτη, μειώνοντας τον χρόνο επικοινωνίας MPI, NCCL και SHMEM κατά σειρά μεγέθους.
- Υψηλή ικανότητα ακτίνας και διαίρεσης¢ Μετατρέψτε τις θύρες 40x 200G σε θύρες 80x 100G για τοπολογίες διπλής πυκνότητας χωρίς επιπλέον διακόπτες.
- Προηγμένη διαχείριση συμφόρησης- Προσαρμοστική δρομολόγηση, στατική δρομολόγηση και ποιότητα υπηρεσίας (QoS) για την εξάλειψη των θερμών σημείων και τη μεγιστοποίηση του αποτελεσματικού εύρους ζώνης υφασμάτων.
- Ενσωματωμένος διαχειριστής υποδίκτυουΤο On-board SM υποστηρίζει έως και 2.000 κόμβους για ταχεία δημιουργία συστάσεων. Διαχειρίζεται πλήρως μέσω του MLNX-OS.
- Υπηρεσίες παροχής υπηρεσιών που είναι περιττές και μπορούν να ανταλλάσσονται σε θερμότητα1+1 υπερβολική ισχύς, 80 Plus Gold πιστοποιημένη, ENERGY STAR συμμορφούμενη, με βελτιστοποίηση ισχύος σε μερική χρήση λιμένων.
- Ολοκληρωμένη διαχείριση- CLI, WebUI, SNMP, JSON, καθώς και προαιρετικό UFMTM για εξωτερική προηγμένη ενορχήστρωση υλικών (μεταλλαγή MQM8790).
- ΕναλλακτικάΗ διαλειτουργικότητα με τις προηγούμενες γενιές InfiniBand (EDR, FDR).

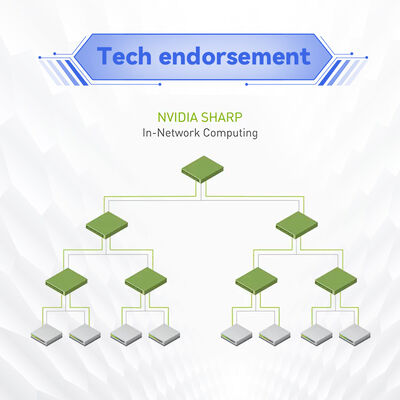

Σε αντίθεση με τους συμβατικούς διακόπτες που προωθούν μόνο πακέτα, οι διακόπτες NVIDIA Quantum ενσωματώνουν κλιμακώσιμες μηχανές ιεραρχικού πρωτοκόλλου συσσώρευσης και μείωσης (SHARP) απευθείας στο πυρίτιο.Τα δεδομένα που διέρχονται από το διακόπτη μπορούν να υποβληθούν σε επεξεργασία συνδυασμέναΑυτό επιταχύνει δραματικά τις συλλογικές λειτουργίες όπως η μείωση όλων, το φραγμό και τη μετάδοση,που είναι κρίσιμα για τα πλαίσια βαθιάς μάθησης (TensorFlow, PyTorch μέσω NCCL) και προσομοιώσεις HPC με βάση το MPI. Το αποτέλεσμα είναι έως και 10 φορές αύξηση της απόδοσης για φορτία εργασίας έντασης επικοινωνίας και μειωμένο γενικό κόστος CPU,απελευθέρωση πόρων υπολογισμού για την πραγματική επεξεργασία των αιτήσεων.
Το QM8700-HS2F υποστηρίζει επίσης προσαρμοστικούς αλγόριθμους δρομολόγησης και ελέγχου συμφόρησης που ισορροπούν αυτόματα την κυκλοφορία σε πολλαπλές διαδρομές,Παρέχοντας σχεδόν γραμμική ταχύτητα ροής ακόμη και υπό υψηλή διαμάχη.
- Συγκεντρώσεις τεχνητής νοημοσύνης και μηχανικής μάθησηςΤα συστήματα που βασίζονται σε GPU μεγάλης κλίμακας (NVIDIA DGX, HGX) απαιτούν διασύνδεση 200G με SHARP για επιτάχυνση NCCL.
- Υπολογιστική υψηλής απόδοσης (HPC)- Ερευνητικά εργαστήρια, εθνικά εργαστήρια και πανεπιστήμια που εκτελούν φορτία εργασίας MPI, προσομοίωση του καιρού και υπολογιστική δυναμική υγρών.
- Κέντρα δεδομένων υπερκλίμακας και cloud∆ Fat-tree, DragonFly + και πολυδιάστατες τοπολογίες τόρου για κλιμακωτά υφάσματα με υψηλό εύρος ζώνης διχασμού.
- Επιχειρηματικές και χρηματοοικονομικές υπηρεσίες∆ πλατφόρμες συναλλαγών με εξαιρετικά χαμηλή καθυστέρηση και επιτάχυνση βάσεων δεδομένων που απαιτούν προβλέψιμες επιδόσεις δικτύου.
- Πάνω από το ράφι (ToR) και στο τέλος της σειράς∆ύο πυκνότητα 100Gb/s ανά σύνδεση διακομιστή χρησιμοποιώντας δυνατότητα διαχωρισμένης θύρας.
Η σειρά QM8700 λειτουργεί απρόσκοπτα με τους προσαρμογείς NVIDIA ConnectX‐6, ConnectX‐7 και BlueField DPU, υποστηρίζοντας τόσο το InfiniBand όσο και τα μικτά υφάσματα.Είναι συμβατό προς τα πίσω με προηγούμενες ταχύτητες InfiniBand (EDR 100Gb/s), FDR 56Gb/s). Πλήρως διαλειτουργικό με τους υπάρχοντες NVIDIA Quantum fabric switches και διαχειρίζεται μέσω του unified fabric manager (UFM) για τηλεμετρία και προβλεπτική παρακολούθηση.Η υποστήριξη του λειτουργικού συστήματος περιλαμβάνει τις κύριες διανομές Linux (RHEL), Ubuntu, Rocky Linux) και διακομιστές GPU πιστοποιημένους από την NVIDIA.
| Παράμετρος | Λεπτομέρειες |
|---|---|
| Αριθμός μοντέλου | MQM8700-HS2F |
| Λιμάνια και ταχύτητα | 40 θύρες QSFP56; έως 200Gb/s ανά θύρα· υποστηρίζει τη διάσπαση σε 80 θύρες 100Gb/s |
| Συγκεντρωτική απόδοση | 16 Tb/s χωρίς αποκλεισμό |
| Εναλλακτική καθυστέρηση | < 130ns (διαπεραστική διάταξη) |
| Διοίκηση | Πλήρως διαχειριζόμενη, ενσωματωμένη CPU διπλού πυρήνα x86 (Broadwell ComEx D‐1508 2.2GHz), μνήμη συστήματος 8GB· ενσωματωμένα MLNX‐OS, CLI, WebUI, SNMP, JSON, Subnet Manager |

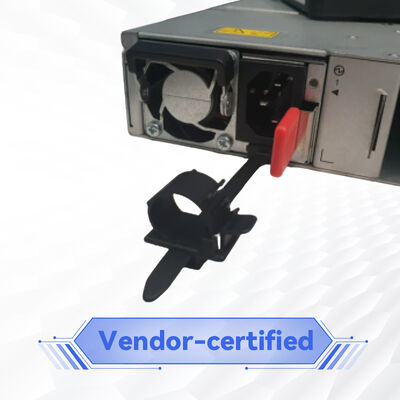

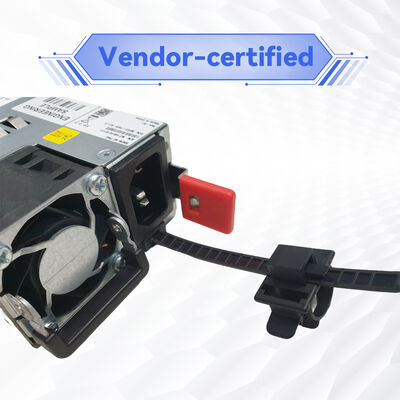

| Ηλεκτρική τροφοδοσία | 1+1 περιττές θερμές εναλλακτικές, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR |
| Αεροπορία | Π2C (απόχρεος σε ισχύ) MQM8700-HS2F, πρότυπο βάθος |
| Μέγεθος (HxWxD) | 1.7 x 17 x 23,2 ίντσες (43,6 x 433,2 x 590,6 mm), 1U |
| Βάρος | Με 2 PSU: 12.48 kg / 27.5 lbs |
| Θέρμανση λειτουργίας | 0°C έως 40°C |
| Πιστοποιητικά | Εφαρμόζεται σε όλα τα κράτη μέλη. |
| Εγγύηση | 1 έτος περιορισμένης εγγύησης υλικού (διαθέσιμες παρατεταμένες επιλογές) |
| Αριθμός διαταξιούχου μέρους (OPN) | Περιγραφή | Αεροπορία | Διοίκηση |
|---|---|---|---|
| MQM8700-HS2F | NVIDIA Quantum 200Gb/s InfiniBand switch, 40 QSFP56, διπλή AC PSU, x86 διπλός πυρήνας, πρότυπο βάθος, ροή αέρα P2C, σιδηροδρομικό κιτ | Π2Κ (Από το λιμάνι στην ισχύ) | Διαχειρίζεται (MLNX-OS) |
| MQM8700-HS2R | Το ίδιο με το ανωτέρω, αλλά C2P ροή αέρα (δύναμη-έδρα) | C2P | Διαχειρίζεται |
| MQM8790-HS2F | Μη διαχειριζόμενη παραλλαγή, ροή αέρα P2C, κατάλληλη για εξωτερική διαχείριση UFM | Π2Κ | Εξωτερική διαχείριση (ετοιμασία UFM) |
| MQM8790-HS2R | Μη διαχειριζόμενη, C2P ροή αέρα | C2P | Εξωτερική διαχείριση |
Σημείωση: Για τις 100G υλοποιήσεις υψηλής πυκνότητας που χρησιμοποιούν χωριστά καλώδια, τόσο τα διαχειριζόμενα όσο και τα μη διαχειριζόμενα SKU παρέχουν την ίδια ευελιξία λιμένων.
- Υψηλότερη απόδοση επένδυσης- Μείωση των κεφαλαιακών δαπανών με διπλή πυκνότητα χωρητικότητας λιμένων 100G και χαμηλότερο αριθμό διακόπτων για μεγάλα υφάσματα.
- Ενεργειακή αποδοτικότητα∆ Δυναμική κλιμάκωση ισχύος με βάση την αξιοποίηση λιμένων, μειώνοντας το λειτουργικό κόστος.
- Επιτάχυνση SHARPTM- Μέχρι 10 φορές ταχύτερες συλλογικές επικοινωνίες χωρίς να καταναλώνουν κύκλους CPU host.
- Απλοποιημένη διαχείρισηΟ On‐board Subnet Manager εξαλείφει την ανάγκη για εξωτερικούς SM διακομιστές για συστάδες έως 2.000 κόμβους.
- Μεταβαλλόμενες τοπολογίες️ Εθνική υποστήριξη για το Fat Tree, το DragonFly + και το Torus για την ανάπτυξη κέντρων δεδομένων μελλοντικά.
- Αποδεδειγμένο οικοσύστημαΥποστηρίζεται από το NVIDIA σωρευτικό λογισμικό και 24/7 υποστήριξη συνεργάτη.
Ο όμιλος Starsurge παρέχει υπηρεσίες end-to-end lifecycle για τους NVIDIA Quantum switches, συμπεριλαμβανομένης της συμβουλευτικής αρχιτεκτονικής πριν από τις πωλήσεις, της δοκιμής της απόδειξης της έννοιας και της παγκόσμιας εφοδιαστικής.Η έμπειρη τεχνική ομάδα μας προσφέρει εξ αποστάσεως επίλυση προβλημάτων, αναβαθμίσεις firmware και συντονισμός RMA. Επιλογές επέκτασης εγγύησης και προτεραιότητα υποστήριξης 24x7 διαθέσιμη κατόπιν αιτήματος. Πολυγλωσσική υποστήριξη για το EMEA, τις Αμερικές,και των περιοχών APAC εξασφαλίζει ταχεία ανταπόκριση για τις αποστολές κρίσιμης σημασίας.
- Να εξασφαλίζεται ότι η θερμοκρασία λειτουργίας του περιβάλλοντος παραμένει μεταξύ 0 °C και 40 °C· να διατηρείται ο κατάλληλος εξαερισμός του ράφου.
- Χρησιμοποιήστε μόνο τα κατάλληλα οπτικά καλώδια QSFP56 ή καλώδια DAC που αναφέρονται στον οδηγό συμβατότητας NVIDIA.
- Η κατεύθυνση της ροής αέρα (P2C ή C2P) πρέπει να ταιριάζει με το σύστημα ψύξης του κέντρου δεδομένων.
- Η παροχή ενέργειας πρέπει να συνδέεται με κατάλληλη τάση εναλλασσόμενου ρεύματος (100-240VAC) με γείωση.
- Ενημερώσεις λογισμικού: πάντα δημιουργία αντιγράφων ασφαλείας πριν από την αναβάθμιση μέσω MLNX‐OS.
- Βάρος ~ 12,5 kg με δύο μονάδες ̇ χρησιμοποιούν κατάλληλη μηχανική ανύψωση για την τοποθέτηση στηρίγματος.
Η Hong Kong Starsurge Group Co., Limited είναι ένας προμηθευτής τεχνολογίας που παρέχει δίκτυο υλικού, υπηρεσίες πληροφορικής και λύσεις ολοκλήρωσης συστημάτων.Η εταιρεία εξυπηρετεί πελάτες σε όλο τον κόσμο με προϊόντα που περιλαμβάνουν διακόπτες δικτύουΜε την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικής, η Starsurge υποστηρίζει βιομηχανίες όπως η κυβέρνηση, η υγειονομική περίθαλψη,Κατασκευή, την εκπαίδευση, τα οικονομικά και την επιχειρηματικότητα.
Με την προσέγγιση του πελάτη πρώτα, Starsurge επικεντρώνεται στην αξιόπιστη ποιότητα, την ανταποκρινόμενη εξυπηρέτηση και τις εξατομικευμένες λύσεις.ανάπτυξη προσαρμοσμένου λογισμικού, και πολυγλωσσική υποστήριξη ̇ βοηθώντας τους πελάτες να δημιουργήσουν αποτελεσματική, κλιμακώσιμη και αξιόπιστη υποδομή δικτύου.
| Συστατικό | Υποστηριζόμενα μοντέλα / τύποι |
|---|---|
| Διορθωτές | NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Υπηρεσίες ηλεκτρονικής και τηλεπικοινωνίας | QSFP56 DAC (παθητικός έως 3m, ενεργός έως 5m), AOC, οπτικοί δέκτες (SR4, LR4) |
| Συστήματα λειτουργίας | Λίνουξ (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server με InfiniBand stack |
| Πλατφόρμες διαχείρισης | MLNX-OS, NVIDIA UFM, Prometheus/Grafana μέσω SNMP εξαγωγέα |
| Υποστήριξη τοπολογίας | Το Fat Tree, το DragonFly+, το 2D/3D Torus, το SlimFly |
- Επιβεβαιώστε ότι η κατεύθυνση της ροής αέρα (P2C για το MQM8700-HS2F) ταιριάζει με το σύστημα ψύξης του ράφου σας.
- Ελέγχεται η απαιτούμενη ταχύτητα θύρας (200G native ή 100G breakout) και ο τύπος συναρμολόγησης καλωδίου.
- Ελέγξτε την είσοδο ισχύος: διπλός περιττός εναλλασσόμενος με συνδέσμους C13/C14.
- Βεβαιωθείτε ότι το βάθος του ράφους υποστηρίζει 23,2 ίντσες (πρότυπο βάθος).
- Σχέδιο για τον διαχειριστή υποδίκτυου: το ενσωματωμένο SM καλύπτει έως και 2000 κόμβους· τα μεγαλύτερα clusters ενδέχεται να απαιτούν πρόσθετες περιπτώσεις SM.
- Επικύρωση των απαιτήσεων άδειας χρήσης λογισμικού για προηγμένα χαρακτηριστικά (UFM προαιρετικό).
