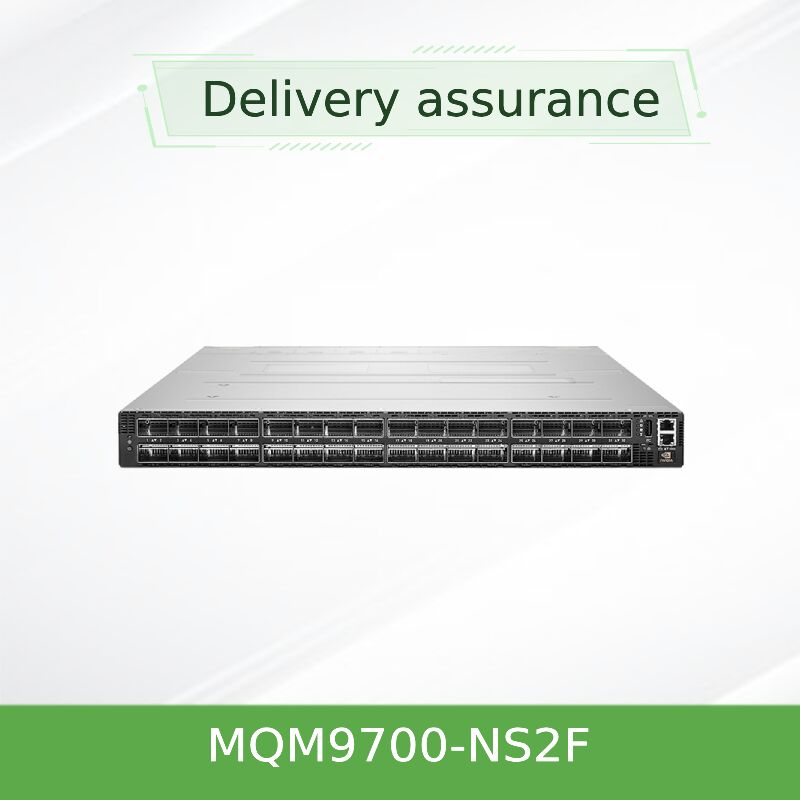

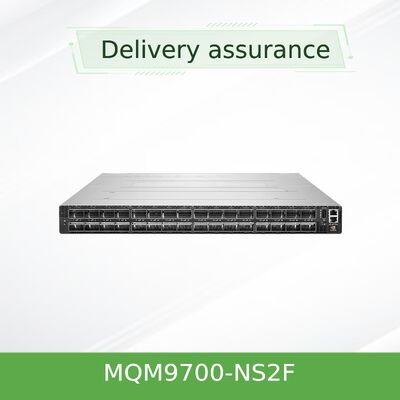

Διαχειριζόμενος διακόπτης InfiniBand NVIDIA Quantum-2 QM9700-NS2F 64 θυρών 400G NDR 51,2 Tb/s Throughput P2C Airflow
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Έγγραφο: | MQM9700 series.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μοντέλου: | MQM9700-NS2F (920-9B210-00FN-0M0) | Μάρκα: | Mellanox |
|---|---|---|---|
| Συνδεσιμότητα ανερχόμενης ζεύξης: | 400 Gbps | Ονομα: | Διακόπτης 1U NDR 400Gb/S δικτύων InfiniBand MQM9700-NS2F Mellanox για τον κεντρικό υπολογιστή |
| Λέξη-κλειδί: | Διακόπτης δικτύου Mellanox | Διαμόρφωση θύρας: | 64x 400g, 32x OSFP |
| Επισημαίνω: | Διακόπτης InfiniBand NVIDIA Quantum-2 64 θυρών,Διακόπτης δικτύου Mellanox 400G NDR,Διακόπτης InfiniBand 51 |
||
Περιγραφή προϊόντων
Η κορυφαία στον κλάδο NDR 400Gb/s ανά θύρα. Συνολική απόδοση 51.2 Tb/s. Ηλεκτρονική υπολογιστική SHARPv3. Προχωρητική ροή αέρα P2C για βελτιστοποιημένο θερμικό σχεδιασμό. Υπερ-χαμηλή καθυστέρηση για υφάσματα AI & HPC.
Ο NVIDIA Quantum-2 QM9700-NS2F είναι ένας πλήρως διαχειριζόμενος διακόπτης InfiniBand 1U με προωθημένη ροή αέρα από ισχύ σε συνδετήρα (P2C), παρέχοντας άνευ προηγουμένου 64 θύρες με εύρος ζώνης 400Gb / s (NDR).Σχεδιασμένο για τεράστιας κλίμακας τεχνητή νοημοσύνη, επιστημονικής έρευνας και συστάσεων υπολογιστών υψηλών επιδόσεων (HPC), επιτρέπει τεράστια κλιμακωτότητα με συνολική διμερή απόδοση 51,2 Tb / s και πάνω από 66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο.Χρησιμοποιώντας το SHARPv3Το QM9700-NS2F επιταχύνει τη μετακίνηση δεδομένων και την υπολογιστική λειτουργία στο δίκτυο για τα πιο απαιτητικά φορτία εργασίας.
- Κλείστρο Ράδικας:64 μη αποκλειστικές θύρες 400G (32 συνδέσεις OSFP)
- Δυνατότητα παροχής:51.2 Tb/s συγκεντρωτική αμφίδρομη
- Ποσοστό πακέτου:>66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο (BPPS)
- ΣΑΡΠΒ3:32x βελτίωση επιτάχυνσης AI έναντι προηγούμενης γενιάς
- Πύλη αέρα:Προηγούμενη ροή αέρα από τη μονάδα παροχής ενέργειας προς τη μονάδα σύνδεσης (P2C) ̇ ιδανική για την είσοδο αερίου από το ψυχρό διάδρομο στο καυτό διάδρομο
- Διοίκηση:Διαχειριστής επιβατικών υποδίκτυων για έως και 2.000 κόμβους, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Δύναμη και ψύξη:1+1 περιττές μονάδες παροχής ηλεκτρικής ενέργειας θερμής ανταλλαγής, μονάδες ανεμιστήρων θερμής ανταλλαγής, ψύξη από μπροστά προς πίσω (P2C)
Χτισμένη στην πλατφόρμα NVIDIA Quantum-2, η σειρά QM9700 επαναπροσδιορίζει την πυκνότητα και την αποδοτικότητα μετάβασης κέντρου δεδομένων.Η InfiniBand (P2C forward airflow) ενσωματώνει 64 θύρες 400Gb/s InfiniBand σε ένα συμπαγές πλαίσιο 1UΥποστηρίζει τεχνολογία χωρισμού λιμένων για την παροχή έως 128 λιμένων ταχύτητας 200Gb / s, προσφέροντας ευέλικτες τοπολογίες όπως Fat Tree, DragonFly +, SlimFly και πολυδιάστατο Torus.Η συμβατότητα προς τα πίσω με προηγούμενες γενιές InfiniBand εξασφαλίζει ομαλή ενσωμάτωση στην υπάρχουσα υποδομήΜε προηγμένη τηλεμετρία, έλεγχο συμφόρησης και δυνατότητες αυτοθεραπείας δικτύου, αυτός ο διακόπτης μεγιστοποιεί την απόδοση εφαρμογής ενώ απλοποιεί τις λειτουργίες.

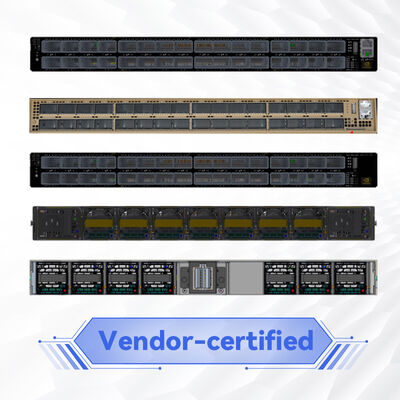

32 κλουβιά OSFP που υποστηρίζουν 400G NDR ή 128x200G μέσω καλωδίων διαχωρισμού, παρέχοντας τον πυκνότερο διακόπτη InfiniBand στην κορυφή του ράφου σε συντελεστή μορφής 1U.

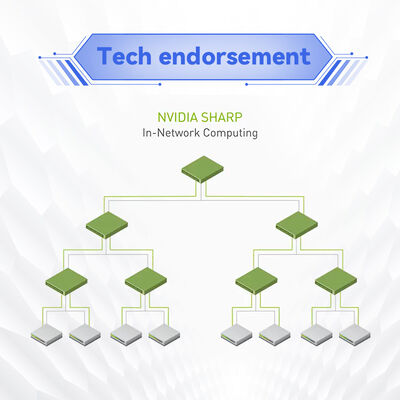

Η τρίτη γενιά του NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol επιταχύνει τις συλλογικές λειτουργίες AI έως και 32X, μειώνοντας την κίνηση δεδομένων και την καθυστέρηση.
Η απομακρυσμένη άμεση πρόσβαση στη μνήμη (RDMA) και η προσαρμοστική δρομολόγηση εξαλείφουν τα σημεία συμφόρησης, ενώ η βελτιωμένη εικονική χαρτογράφηση λωρίδας και ο έλεγχος συμφόρησης διατηρούν σταθερή απόδοση.
Η αυτόματη μετάβαση αποτυχίας, η επαναδιαβίβαση σε επίπεδο σύνδεσης και οι προηγμένες δυνατότητες παρακολούθησης διασφαλίζουν μη διαταραχές στις εργασίες κρίσιμων για την αποστολή.
Ο διαχειριστής υποδίκτυου επιβατών υποστηρίζει έως και 2000 κόμβους έξω από το κουτί. Πλήρης διαχείριση πλαισίου μέσω CLI, WebUI, SNMP και JSON / REST API.
Βελτιστοποιημένο για κλιμακώσιμα, οικονομικά αποδοτικά σχέδια συστάσεων· η ρίζα διπλής πυκνότητας μειώνει τα στρώματα δικτύου και μειώνει το συνολικό κόστος ιδιοκτησίας.
Η πλατφόρμα Quantum-2 ενσωματώνει την πιο πρόσφατη τεχνολογία 400G SerDes της NVIDIA, παρέχοντας 51,2 Tb / s χωρητικότητας εναλλαγής.SHARPv3Η διαμόρφωση της τεχνολογίας της τεχνητής νοημοσύνης (AI) θα πρέπει να έχει ως στόχο την επίτευξη των στόχων της.Απομακρυσμένη άμεση πρόσβαση στη μνήμη (RDMA)Η προσαρμοστική δρομολόγηση διανέμει δυναμικά την κυκλοφορία σε πολλαπλές διαδρομές για να αποφευχθούν τα hotspots,ενώ η βελτιωμένη ποιότητα της υπηρεσίας (QoS) και η χαρτογράφηση εικονικής λωρίδας (VL) εγγυώνται εύρος ζώνης για κρίσιμες εφαρμογέςΤο QM9700-NS2F ενσωματώνει επίσης προηγμένη τηλεμετρία για την παρακολούθηση υφασμάτων σε πραγματικό χρόνο και δυνατότητες αυτοθεραπείας που επαναπροσανατολίζουν αυτόματα την κυκλοφορία γύρω από αποτυχίες σύνδεσης.
- Συγκεντρώσεις τεχνητής νοημοσύνης και μηχανικής μάθησης:Οι διακόπτες NDR υψηλής ρίζας επιτρέπουν τεράστιες μονάδες υπερυπολογιστών GPU με επιταχυνόμενες συλλογές NCCL SHARPv3.
- Κέντρα Ερευνών HPC:Οι τοπολογίες SlimFly ή Fat Tree συνδέουν χιλιάδες κόμβους με εξαιρετικά χαμηλή καθυστέρηση για προσομοίωση καιρού, γονιδιωματική και φυσική.
- Κέντρα δεδομένων επιχειρήσεων:Επικυρώστε την κίνηση Ανατολής-Δύσης με την αρχιτεκτονική 400G, μειώνοντας τον αριθμό των επιπέδων και τα λειτουργικά έξοδα.
- Cloud & Hyperscale:DragonFly+ και πολυδιάστατος τόρος για μέγιστη επεκτασιμότητα με υψηλή πυκνότητα εύρους ζώνης ανά μονάδα ράκα.
- Αποθήκευση και επέκταση IO:Συνδέστε συστήματα αποθήκευσης υψηλών επιδόσεων χρησιμοποιώντας NVMe over Fabrics (NVMe-oF) μέσω InfiniBand.
Το QM9700-NS2F είναι πλήρως διαλειτουργικό με NVIDIA InfiniBand προσαρμογείς (ConnectX-6, ConnectX-7, ConnectX-8), καλώδια (ενεργό/παθητικό χαλκό, ενεργές ίνες, οπτικές ενότητες),και προηγούμενες γενιές FDR/EDR/HDRΛειτουργεί με MLNX-OS με εκτεταμένη υποστήριξη API για πλαίσια αυτοματισμού.Ο διακόπτης ενσωματώνεται απρόσκοπτα με τους κύριους προγραμματιστές HPC και τα ανοικτά εργαλεία αυτοματισμού δικτύου.
| Συστατικό | Υποστηριζόμενα μοντέλα/πρότυπα |
|---|---|
| Διορθωτές καναλιών υποδοχής | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCA |
| Δακτυλίδια και δέκτες | Παθητικό χαλκό OSFP (μέχρι 2,5m), ενεργό χαλκό, ενεργή ίνες (μέχρι 500m), οπτικές ενότητες (QSFP-DD σε προσαρμογείς OSFP για 200G split) |
| Προηγούμενες ταχύτητες InfiniBand | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) |
| Διαχείριση και αυτοματισμός | MLNX-OS, UFM, Prometheus/Grafana μέσω SNMP, JSON-RPC, ενότητες Ansible |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Λιμάνια και ταχύτητα | 64 μη αποκλειστικές θύρες 400Gb/s (NDR) InfiniBand· 32 συνδέσεις OSFP· υποστηρίζει 128 θύρες @200Gb/s μέσω καλωδίων διαχωρισμού |
| Δυνατότητα εναλλαγής | 51.2 Tb/s συνολική αμφίδρομη ροή· >66,5 δισεκατομμύρια πακέτα ανά δευτερόλεπτο (BPPS) |
| Κλιμάκωση | Sub-130ns από λιμάνι σε λιμάνι με δυναμική διαδρομή (τυπική) |
| Επεξεργαστής & Μνήμη | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Διαδικτυακές διεπαφές διαχείρισης | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Ηλεκτρική τροφοδοσία | 1+1 περιττό, θερμό-αντικατάστατο, 240Vac, 80 PLUS Gold+ πιστοποιημένο |
| Ψύξη και ροή αέρα | Προς τα εμπρός ροή αέρα από τη διασύνδεση ισχύος προς διασύνδεση (P2C)(μοντέλο NS2F) μονάδες ανεμιστήρων θερμής ανταλλαγής, με ψύξη από μπροστά προς πίσω |
| Μέγεθος (HxWxD) | 1.7 ίντσες (43,6 mm) x 17,0 ίντσες (438 mm) x 26,0 ίντσες (660,4 mm) |
| Βάρος | 14.5 κιλά (31,97 λίβρες) |
| Συνθήκες λειτουργίας | Θερμοκρασία: 0°C έως 40°C, υγρασία: 10% έως 85% μη συμπύκνωση, υψόμετρο έως 3050m |
| Ρυθμιστική & Ασφάλεια | Εφαρμογή των κανόνων RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| Εγγύηση | Εγγύηση κατασκευαστή 1 έτος (διαρκής) |
| Αριθμός διαταξιούχου μέρους | Περιγραφή | Διοίκηση | Κατεύθυνση ροής αέρα |
|---|---|---|---|
| MQM9700-NS2F | 64 θύρες 400Gb/s InfiniBand, διαχειριζόμενος διακόπτης, 32 θύρες OSFP | Πλήρης διαχειριστής υποδίκτυου επιβατών, MLNX-OS | Δύναμη-σύνδεσμος (P2C) ̇ εμπρόσθια ροή αέρα |
| MQM9700-NS2R | 64 θύρες 400Gb/s InfiniBand, διαχειριζόμενος διακόπτης | Διαχειρίζεται (αυτά τα χαρακτηριστικά) | Σύνδεσμος-ηλεκτρική ενέργεια (C2P) ̇ αντίστροφη ροή αέρα |
| MQM9790-NS2F | 64 θύρες 400Gb/s, μη διαχειριζόμενος διακόπτης | Μη διαχειριζόμενη εξωτερική διαχείριση της ΟΠΔ | Προχωρητική ροή αέρα P2C |
| MQM9790-NS2R | 64 θύρες 400Gb/s, μη διαχειριζόμενος διακόπτης | Μη διαχειριζόμενη | Αντίστροφη ροή αέρα C2P |
Το QM9700-NS2F είναι ιδανικό για πελάτες που απαιτούν προηγμένη διαχείριση on-box (διαχειριστής υποδίκτυου) και προώθηση της ροής αέρα από την παροχή ενέργειας στην σύνδεση (P2C).Αυτό το μοτίβο ροής αέρα αντλεί δροσερό αέρα από το κρύο διάδρομο μέσω της πλευράς ισχύος και εξαντλεί μέσω της πλευράς σύνδεσηςΕλέγξτε την στρατηγική της ροής αέρα πριν παραγγείλετε.
Οι αποθήκες και οι συνεργάτες εκπλήρωσης επιτρέπουν ταχεία παγκόσμια αποστολή με ασφαλή συσκευασία.
Οι εσωτερικοί μηχανικοί μας βοηθούν στην επικύρωση των τοπολογιών δικτύου, των σχεδίων καλωδίωσης και των απαιτήσεων firmware.
Επιτρεπόμενες τιμές συνεργατών με εκτεταμένες επιλογές εγγύησης και προηγμένα προγράμματα αντικατάστασης.
Ειδική υποστήριξη στα αγγλικά, τα μανδαρίνια, τα καντονέζικα και τις περιφερειακές γλώσσες για απρόσκοπτες προμήθειες.
Η Starsurge παρέχει υποστήριξη από την αρχή έως το τέλος του κύκλου ζωής: από τη διαβούλευση σχεδιασμού μέχρι την ανάπτυξη και τη συντήρηση μετά την πώληση.Υποστήριξη αναβάθμισης λογισμικούΓια έργα μεγάλου όγκου, προσφέρουμε εξειδικευμένη διαχείριση λογαριασμών και τεχνική κλιμάκωση 24/7.Διατίθενται εκτεταμένα πακέτα υποστήριξης κατόπιν αιτήματος.
Η κύρια διαφορά είναι η κατεύθυνση της ροής αέρα: το NS2F χρησιμοποιεί ροή αέρα προς τα εμπρός από την πύλη ισχύος προς τη σύνδεση (P2C) (η πρόσληψη ψυχρού αέρα από την πλευρά ισχύος, η εξάτμιση μέσω της πλευράς σύνδεσης),ενώ το NS2R χρησιμοποιεί αντιστροφή της ροής αέρα από το συνδετήρα προς την ισχύ (C2P)Επιλέξτε με βάση τη διάταξη του κέντρου δεδομένων.
Ναι, το QM9700 υποστηρίζει συμβατότητα προς τα πίσω χρησιμοποιώντας κατάλληλα καλώδια προσαρμογής ή επιλογές διακοπής για ταχύτητες HDR (200G), EDR (100G) και FDR (56G).Παρακαλούμε συμβουλευτείτε τη μήτρα συμβατότητας ή επικοινωνήστε με την Starsurge για επικυρωμένα καλώδια SKU.
Όχι, το QM9700-NS2F διαθέτει ενσωματωμένο διαχειριστή υποδίκτυου επιβατών ικανό να διαχειρίζεται έως και 2000 κόμβους, απλοποιώντας μικρές και μεσαίες αναπτύξεις.
Κάθε διακομιστής με υποστηριζόμενο InfiniBand HCA (π.χ. σειρά ConnectX) μπορεί να συνδεθεί απρόσκοπτα.
Η τυπική ισχύς ποικίλλει ανάλογα με τη διαμόρφωση των θύρων και την καλωδίωση.
- Βεβαιωθείτε ότι η κατεύθυνση της ροής αέρα (προς τα εμπρός P2C για NS2F) ταιριάζει με τη στρατηγική εξαερισμού του ράφους σας.
- Χρησιμοποιείστε μόνο εγκεκριμένες ενότητες NVIDIA OSFP ή ειδικά καλώδια πάσιμου/ενεργού χαλκού/φυτικών ινών για τις επιδόσεις 400G.
- Η εγκατάσταση θα πρέπει να ακολουθεί τις προφυλάξεις της ESD και να γίνεται από ειδικευμένο προσωπικό του δικτύου.
- Οι ενημερώσεις firmware πρέπει να εκτελούνται χρησιμοποιώντας τις κατευθυντήριες γραμμές MLNX-OS για να αποφευχθεί η διακοπή. Προγραμματίστε παράθυρα συντήρησης αναλόγως.
- Επιβεβαιώστε ότι η ισχύς εισόδου βρίσκεται εντός της κλίμακας 200-240V AC με περιττές τροφοδοσίες για τη διατήρηση υψηλής διαθεσιμότητας.
Ιδρύθηκε το 2008, Starsurge είναι ένας τεχνολογικά προμηθευτής δικτυακού υλικού, υπηρεσιών πληροφορικής, και λύσεις ολοκλήρωσης συστημάτων.και επιχειρηματικών τομέων παγκοσμίωςΜε μια έμπειρη ομάδα πωλήσεων και τεχνικών, παρέχουμε αξιόπιστο εξοπλισμό δικτύωσης, συμπεριλαμβανομένων των διακόπτες, NICs, ασύρματους ελεγκτές, καλώδια, και λύσεις IoT.Η προσέγγισή μας με βάση τον πελάτη εξασφαλίζει την επεκτάσιμηΗ πολυγλωσσική υποστήριξη και οι δυνατότητες παγκόσμιας παράδοσης κάνουν την Starsurge τον αξιόπιστο συνεργάτη σας για λύσεις NVIDIA και κέντρων δεδομένων.
- Επαναβεβαιώστε την κατεύθυνση της ροής αέρα (προς τα εμπρός P2C) ταιριάζει με το κέντρο δεδομένων σας ψυχρό διάδρομο σχεδιασμό εισόδου
- Ελέγξτε την είσοδο ισχύος: 200-240V AC με περιττές τροφοδοσίες και σωστή χωρητικότητα κυκλώματος
- Διάλεξε τα κατάλληλα καλώδια/διαβιβαστήρια OSFP: ενεργό/παθητικό χαλκό ή ίνες, με βάση τις απαιτήσεις απόστασης
- Σχεδιάστε τοπολογία δικτύου (Fat Tree, DragonFly+ κλπ.) και κόμβους κλιμακώσεως
- ¢ Βεβαιωθείτε ότι οι προσαρμογείς οικοδεσπότη είναι NDR-ανάλογα (ConnectX-7 ή νεότερο για 400G) ή συμβατοί με χαμηλότερες ταχύτητες
- ️ Αναθέστε IP διαχείρισης και αναθεωρήστε τη διαμόρφωση MLNX-OS (χωρίς πρόσθετη αδειοδότηση για μετατόπιση πυρήνα)
- Προετοιμάστε το χώρο των ράφων: ύψος 1U, βάθος έως 660mm, συμπεριλαμβανομένης της διαχείρισης καλωδίων και της καλωδίωσης ρεύματος
