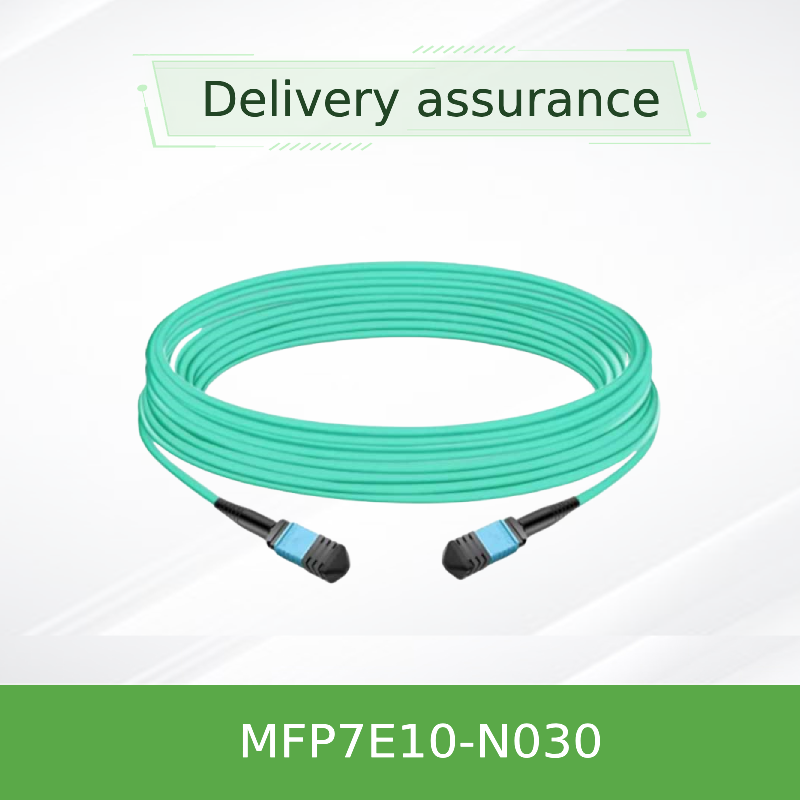

NVIDIA MFP7E10-N030 30m καλώδιο οπτικών ινών MPO-12/APC Multimode
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E10-N030 (980-9I557-00N030) |
| Έγγραφο: | MFP7E10-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο: | MFP7E10-N030 | Μήκος: | 30 Μ |
|---|---|---|---|
| Τύπος ινών: | Πολυτροπικό OM4 | Συνδέσεις: | MPO-12/APC (θηλυκό) |
| Απώλεια εισαγωγής: | ≤ 0,362 dB | Απώλεια επιστροφής: | ≥ 35 dB |
| Επισημαίνω: | Καλώδιο οπτικών ινών πολλαπλών λειτουργιών NVIDIA 30μ,Καλώδιο οπτικών ινών MPO-12 APC,Καλώδιο οπτικών ινών NVIDIA MFP7E10 |
||
Περιγραφή προϊόντων
NVIDIA MFP7E10-N030 30m MPO-12/APC Πολυδιάστατο καλώδιο ινών
Υψηλής απόδοσης παθητικό οπτικό καλώδιο 8 ινών με τοπολογία διασταύρωσης τύπου Β. Σχεδιασμένο για διασύνδεση 400GbE / NDR InfiniBand και Ethernet, υποστηρίζοντας δίδυμους πορτ OSFP και QSFP112 δέκτη.30 μέτρα μήκος, OM4/OM3 multimode, LSZH jacket, και APC συνδέσεις για χαμηλή ανάκλαση πίσω. ιδανικό για top-of-rack και middle-of-row συνδέσεις στα κέντρα δεδομένων.
Βασικές προδιαγραφές
Μέγεθος:30 m (MFP7E10-N030)
Τύπος ινών:Πολυτρόπος OM3 (≤ 30m) / OM4 (> 30m)
Συνδετήρας:MPO-12/APC θηλυκό, 8 δραστικές ίνες
Τοπολογία:Διασταυρούμενο οχήμα τύπου Β
Ζακέτο:Aqua LSZH / OFNR
Μαξ Ρίτς:50 m (με 4 συνδέσμους σε σύνδεση)
Πρωτόκολλα:InfiniBand, Ethernet, NVLink
Επισκόπηση του προϊόντος
Η σειρά NVIDIA MFP7E10-Nxxx είναι ένα παθητικό σύνολο καλωδίων πολυμέτωπης ινώδους ινών με συνδέσεις MPO-12/APC.χαμηλής απώλειας φυσική σύνδεση μεταξύ OSFP 800G δέκτη δύο θύρων, μονόπορτα OSFP 400G, και QSFP112 400G δέκτες.η διεπαφή APC ελαχιστοποιεί τις αντανακλάσεις (≥ 35 dB απώλεια επιστροφής) για τη διατήρηση της ακεραιότητας του σήματος σε συνδέσμους υψηλής ταχύτητας PAM4Το καλώδιο συμμορφώνεται πλήρως με τα πρότυπα Telcordia GR-1435 και IEC 61754-7, και κατασκευάζεται υπό αυστηρό έλεγχο ποιότητας για να εξασφαλίζεται η αξιοπιστία plug-and-play.
Βασικά χαρακτηριστικά
- 8 δραστικές ίνες- 4 λωρίδες ανά κατεύθυνση για μετάδοση 400G/800G
- Μονάδες σύνδεσης MPO-12/APC- Το γωνιακό γυαλί εξαλείφει τις επιβλαβείς αντανακλάσεις πίσω.
- Καλωδίωση διασταύρωσης τύπου Β- Η χαρτογράφηση από τον πιν 1 στον πιν 12 επιτρέπει την άμεση σύνδεση μεταβιβαστή με μεταβιβαστή
- Ευέλικτο στρογγυλό σακάκι LSZH- Μικρός καπνός, μηδενικό αλογονέκτιο, χρώμα νερού, διάμετρος 3,0 ± 0,2 mm
- 50 m μέγιστη εμβέλεια- με δύο πίνακες επικάλυψης και τέσσερις συνδέσεις
- Υποστηρίζει InfiniBand, Ethernet και NVLink- μελλοντικά ασφαλή για πρωτόκολλα επόμενης γενιάς
- Κλειδώματα με σπρώξιμο- γρήγορη και ασφαλή εγκατάσταση
Τεχνολογία & Σχεδιασμός
Το MFP7E10-N030 χρησιμοποιεί πολυμερείς ίνες 50/125 μm (OM3 για μήκους ≤30 m, OM4 για >30 m).Ο σύνδεσμος MPO διαθέτει τρύπες ευθυγράμμισης που συνδυάζονται με καρφίτσες ευθυγράμμισης μεταβιβαστή για ακριβή οπτική ζεύξηΗ οκταπτυχιακή άκρη του APC μειώνει την αντανάκλαση.Ενώ το crossover (τύπος Β) pinout εξασφαλίζει ότι το λέιζερ μετάδοσης στη λωρίδα 1 του ενός άκρου ευθυγραμμίζεται με τον δέκτη στη λωρίδα 12 του αντίθετου άκρου - εξαλείφοντας την ανάγκη για ξεχωριστό προσαρμογέα πολικότηταςΤο καλώδιο τερματίζεται με συνδέσμους χαμηλής απώλειας (IL ≤ 0,35 + 0,0004 * L dB) και δοκιμάζεται 100% στο εργοστάσιο για απώλεια εισαγωγής, απώλεια επιστροφής και συνέχεια ινών.
Τυπικές Εγκαταστάσεις
- Εναλλακτικός διακόπτης- Σύνδεση OSFP διακόπτες διπλής θύρας σε σπονδυλική-φυλλιά τοπολογίες
- Εναλλακτικός προσαρμογός- Σύνδεση των διακόπτες OSFP με DPUs ConnectX-7 ή BlueField-3 με πομπούς QSFP112/OSFP
- Διακόπτης σε διακομιστή- Σύνδεση υψηλής πυκνότητας 400G/800G
- Διασυνοριακό ράκα κέντρου δεδομένων- Σύνδεσμοι μικρής εμβέλειας εντός ή μεταξύ παρακείμενων ράφων
Συμφωνία
Πληροφορητές:Επικαιροποιημένα συστήματα ηλεκτρονικών επικοινωνιών
Πρωτόκολλα:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Τύπος συνδέσμου:MPO-12/APC (γυναίκα) - Δεν είναι συμβατό με το MPO-12/UPC
Λιμένες:Δύο θύρες OSFP, μία θύρα OSFP, QSFP112
Προδιαγραφές
| Παράμετρος | Αξία / Περιοχή | Σημειώσεις |
|---|---|---|
| Αριθμός προϊόντος | Δοκιμαστική μονάδα | μήκος 30 m |
| Αριθμός ινών | 8 (ενεργό) | 4 αδρανείς ως μέλη της ομάδας |
| Τύπος ινών | Πολυτρόπος OM3 (≤30 m) / OM4 (>30 m) | 50/125 μm |
| Τύπος συνδέσμου | MPO-12/APC (γυναίκα) | Δελτίο ΕΚ 61754-7 |
| Απώλεια εισαγωγής (IL) | ≤ 0,35 + 0,0004*L dB | L = μήκος σε μέτρα |
| Απώλεια απόδοσης (RL) | ≥ 35 dB | Λάμψη APC |
| Διάμετρος καλωδίου | 3.0 ± 0,2 mm | Στρογγυλό, ευέλικτο |
| Ελάχιστη ακτίνα κάμπωσης | 30 χιλιοστά | Οπουδήποτε στο καλώδιο. |
| Υλικό σακάτου | Aqua LSZH / OFNR | Λιγός καπνός, μηδενικά αλογόνια |
| Εργασιακή θερμοκρασία | 0 °C έως 70 °C | Αποθήκευση: -40 °C έως 85 °C |
| Τοπολογία | Τύπος Β (crossover) | Σημείωση 1 ∙ 12 |
Οδηγός επιλογής
| Αριθμός παραγγελίας | Διάρκεια | Περιγραφή |
|---|---|---|
| Δελτίο ΕΚΑΧ αριθ. | 3 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 5 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Δελτίο ΕΚΑΧ, αριθ. | 7 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Διάταξη MFP7E10-N010 | 10 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Επικαιροποιημένη συσκευή | 15 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Δοκιμαστική μονάδα | 20 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Δοκιμαστική μονάδα | 25 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Δοκιμαστική μονάδα | 30 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Επικαιροποιημένα προϊόντα | 35 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Δοκιμαστική συσκευή | 40 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
| Επικαιροποιημένη συσκευή | 50 μέτρα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC |
Πλεονεκτήματα
- Ακεραιότητα σήματος- Η γυάλωση APC και η διασταύρωση τύπου Β μειώνουν τις αντανακλάσεις και τα προβλήματα πόλωσης
- Αποδοτική από πλευράς κόστους- Παθητική σχεδίαση χωρίς χαλκό χωρίς ενεργό ηλεκτρονικό, μειώνοντας την κατανάλωση ενέργειας
- Αξιόπιστη- Η συμμόρφωση με την GR-1435 και οι 100% εργοστασιακές δοκιμές εξασφαλίζουν σταθερή απόδοση.
- Ευελιξία- Το σακάκι LSZH και η μικρή ακτίνα στροφής απλοποιούν τη διαδρομή σε ράφια υψηλής πυκνότητας
- Δυνατότητα κλιμακώσεως- Υποστηρίζει τα σημερινά 400G/800G και τα μελλοντικά πρωτόκολλα υψηλότερης ταχύτητας
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ MPO-12/APC και MPO-12/UPC;
Το APC (Angled Polish) έχει γωνία 8 μοιρών που μειώνει τις αντανακλάσεις, κρίσιμες για τα υψηλής ταχύτητας σήματα PAM4.Δεν είναι μηχανικά συμβατά..
Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με δέκτες 100G;
Ενώ το καλώδιο υποστηρίζει 8 ίνες, είναι βελτιστοποιημένο για εφαρμογές 400G / 800G. Για τις εφαρμογές 100G (4x25G-NRZ) χρησιμοποιούνται συνήθως καλώδια MPO-12/UPC. Παρακαλούμε ελέγξτε τη συμβατότητα με τον δέκτη.
Ποια είναι η μέγιστη συνιστώμενη απόσταση σύνδεσης;
Για την άμεση σύνδεση χωρίς σύνδεση, η τυπική εμβέλεια είναι έως 30-40 μέτρα ανάλογα με τον προϋπολογισμό σύνδεσης.
Το καλώδιο υποστηρίζει το NVLink;
Ναι, η σειρά MFP7E10-Nxxx έχει σχεδιαστεί για να υποστηρίζει τα πρωτόκολλα NVLink, InfiniBand και Ethernet, σύμφωνα με τις κατευθυντήριες γραμμές διαλειτουργικότητας της NVIDIA.
Προφυλάξεις χειρισμού
- Διατηρήστε τα προστατευτικά καπάκια σκόνης μέχρι την εγκατάσταση για την αποφυγή μόλυνσης
- Πάντα να καθαρίζετε τόσο το καλώδιο όσο και τους συνδετήρες του δέκτη με καθαριστικά οπτικής ποιότητας πριν από το ζευγάρωμα
- Αποφύγετε την κάμψη του καλωδίου κάτω από την ελάχιστη ακτίνα κάμψης των 30 mm
- Μην τραβάτε τις συνδέσεις. Χρησιμοποιήστε το κουτί τραβήματος ή το καλώδιο για την ανακούφιση της πίεσης
- Αποθήκευση σε στεγνό, καθαρό περιβάλλον με θερμοκρασία αποθήκευσης μεταξύ -40 °C και 85 °C
Λίστα ελέγχου αγοραστή
- Βεβαιώστε τον τύπο συνδέσμου του δέκτη-διαβιβαστή (MPO-12/APC θηλυκό)
- Επιβεβαιώστε μήκος σύνδεσης - 30 m παραλλαγή (MFP7E10-N030)
- Τύπος ινών ελέγχου - πολυμέτρο OM3/OM4
- Διασφάλιση πολικότητας - Διασταύρωση τύπου Β που απαιτείται για άμεση προσκόλληση
- Αξιολόγηση της διαδρομής του καλωδίου και της καθαρής ακτίνας κάμψης
- Επιβεβαιώστε τη συμβατότητα του δέκτη (OSFP/QSFP112)
