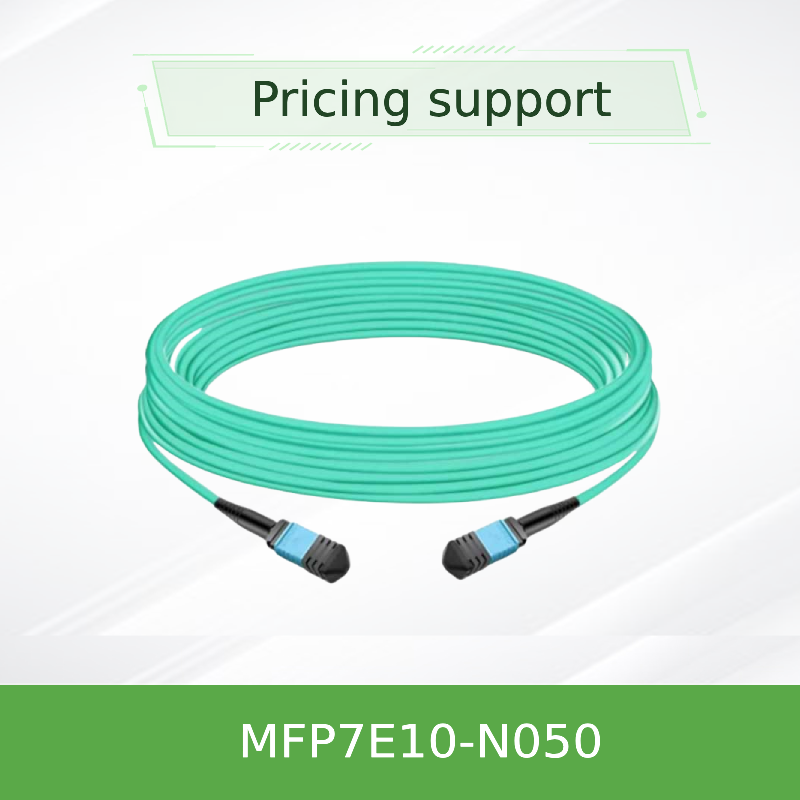

Καλώδιο οπτικής ίνας NVIDIA MFP7E10-N050 50m MPO-12/APC Multimode για InfiniBand & Ethernet 400G/800G
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E10-N050 (980-9I57Y-00N050) |
| Έγγραφο: | MFP7E10-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο: | MFP7E10-N050 | Μήκος: | 50 Μ |
|---|---|---|---|
| Τύπος ινών: | Πολυτροπικό OM4 | Συνδέσεις: | MPO-12/APC (θηλυκό) |
| Απώλεια εισαγωγής: | ≤ 0,37 dB | Απώλεια επιστροφής: | ≥ 35 dB |
| Επισημαίνω: | Καλώδιο οπτικής ίνας NVIDIA 50m MPO-12,Καλώδιο οπτικής ίνας Multimode για InfiniBand,Καλώδιο οπτικής ίνας Ethernet 400G |
||
Περιγραφή προϊόντων
Καλώδιο Οπτικής Ίνας NVIDIA MFP7E10-N050 50m MPO-12/APC Multimode
Παθητικό οπτικό καλώδιο υψηλής απόδοσης 8 ινών με τοπολογία διασταύρωσης Τύπου Β, σχεδιασμένο για διασυνδέσεις InfiniBand και Ethernet 400GbE/NDR, υποστηρίζοντας πομποδέκτες OSFP και QSFP112 διπλής θύρας.
Βασικές Προδιαγραφές
Μήκος: 50 m (MFP7E10-N050)
Τύπος Ίνας: Multimode OM4 (μήκος >30 m)
Συνδετήρας: MPO-12/APC θηλυκός, 8 ενεργές ίνες
Τοπολογία: Διασταύρωση Τύπου Β
Εξωτερικό περίβλημα: Aqua LSZH / OFNR
Μέγιστη Εμβέλεια: 50 m (με 4 συνδετήρες στη σύνδεση)
Πρωτόκολλα: InfiniBand, Ethernet, NVLink
Επισκόπηση Προϊόντος
Η σειρά NVIDIA MFP7E10-Nxxx είναι μια παθητική διάταξη καλωδίου οπτικής ίνας multimode με συνδετήρες MPO-12/APC. Η παραλλαγή MFP7E10-N050 50 μέτρων παρέχει μια άμεση, φυσική σύνδεση χαμηλής απώλειας μεταξύ πομποδεκτών OSFP 800G διπλής θύρας, OSFP 400G μονής θύρας και QSFP112 400G.
Με γωνία στίλβωσης 8 μοιρών, η διεπαφή APC ελαχιστοποιεί τις ανακλάσεις (απώλεια επιστροφής ≥35 dB) για τη διατήρηση της ακεραιότητας του σήματος σε συνδέσεις PAM4 υψηλής ταχύτητας. Το καλώδιο είναι πλήρως συμβατό με τα πρότυπα Telcordia GR-1435 και IEC 61754-7, και κατασκευάζεται υπό αυστηρό ποιοτικό έλεγχο για να διασφαλίζεται η αξιοπιστία plug-and-play.
Βασικά Χαρακτηριστικά
8 Ενεργές Ίνες
4 κανάλια ανά κατεύθυνση για μετάδοση 400G/800G
Συνδετήρες MPO-12/APC
Η γωνιακή στίλβωση εξαλείφει τις επιβλαβείς ανακλάσεις
Καλωδίωση Διασταύρωσης Τύπου Β
Η αντιστοίχιση Pin 1 με pin 12 επιτρέπει την άμεση σύνδεση πομποδέκτη με πομποδέκτη
Ευέλικτο Περίβλημα LSZH
Χαμηλός καπνός, μηδενικό αλογόνο, χρώμα aqua, διάμετρος 3,0 ±0,2 mm
Μέγιστη Εμβέλεια 50m
Με δύο πάνελ σύνδεσης και τέσσερις συνδέσεις
Υποστήριξη Πολλαπλών Πρωτοκόλλων
InfiniBand, Ethernet και NVLink για μελλοντική ανάπτυξη
Τεχνολογία & Σχεδιασμός
Το MFP7E10-N050 χρησιμοποιεί ίνες multimode OM4 50/125 μm βελτιστοποιημένες για μήκη >30 m. Ο συνδετήρας MPO διαθέτει οπές ευθυγράμμισης που συνδέονται με τους πείρους ευθυγράμμισης του πομποδέκτη για ακριβή οπτική σύζευξη.
Η επιφάνεια άκρου APC 8 μοιρών μειώνει την ανακλαστικότητα, ενώ η διάταξη καλωδίωσης διασταύρωσης (Τύπος Β) διασφαλίζει ότι ο πομπός λέιζερ στο κανάλι 1 της μιας άκρης ευθυγραμμίζεται με τον δέκτη στο κανάλι 12 της αντίθετης άκρης - εξαλείφοντας την ανάγκη για ξεχωριστό προσαρμογέα πολικότητας.
Το καλώδιο τερματίζεται με συνδετήρες χαμηλής απώλειας (IL ≤0,35 + 0,0004×L dB) και ελέγχεται 100% στο εργοστάσιο για απώλεια εισαγωγής, απώλεια επιστροφής και συνέχεια ίνας.
Τυπικές Εφαρμογές
- Διακόπτης-προς-Διακόπτη: Σύνδεση διακοπτών OSFP διπλής θύρας σε τοπολογίες spine-leaf σε σειρές
- Διακόπτης-προς-Προσαρμογέα: Σύνδεση διακοπτών OSFP με DPU ConnectX-7 ή BlueField-3 με πομποδέκτες QSFP112/OSFP
- Διακομιστής-προς-Διακόπτη: Συνδεσιμότητα υψηλής πυκνότητας 400G/800G στη μέση της σειράς
- Δια-συστοιχία κέντρου δεδομένων: Συνδέσεις μικρής εμβέλειας μεταξύ γειτονικών συστοιχιών ή εντός μιας σειράς
Συμβατότητα
Πομποδέκτες: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Πρωτόκολλα: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Τύπος Συνδετήρα: MPO-12/APC (θηλυκό) - Δεν είναι συμβατό με MPO-12/UPC
Θύρες: OSFP διπλής θύρας, OSFP μονής θύρας, QSFP112
Τεχνικές Προδιαγραφές
| Παράμετρος | Τιμή / Εύρος | Σημειώσεις |
|---|---|---|
| Αριθμός Προϊόντος | MFP7E10-N050 | Μήκος 50 m |
| Αριθμός Ίνας | 8 (ενεργές) | 4 ανενεργές ως στοιχεία αντοχής |
| Τύπος Ίνας | Multimode OM4 | 50/125 μm |
| Τύπος Συνδετήρα | MPO-12/APC (θηλυκό) | IEC 61754-7 |
| Απώλεια Εισαγωγής (IL) | ≤0,35 + 0,0004×L dB | L = μήκος σε μέτρα |
| Απώλεια Επιστροφής (RL) | ≥35 dB | Στίλβωση APC |
| Διάμετρος Καλωδίου | 3,0 ±0,2 mm | Στρογγυλό, ευέλικτο |
| Ελάχιστη Ακτίνα Κάμψης | 30 mm | Οπουδήποτε στο καλώδιο |
| Υλικό Περιβλήματος | Aqua LSZH / OFNR | Χαμηλός καπνός, μηδενικό αλογόνο |
| Θερμοκρασία Λειτουργίας | 0 °C έως 70 °C | Αποθήκευση: -40 °C έως 85 °C |
| Τοπολογία | Τύπος Β (διασταύρωση) | Αντιστοίχιση Pin 1 ↔ 12 |
Οδηγός Επιλογής
| Αριθμός Παραγγελίας | Μήκος | Περιγραφή |
|---|---|---|
| MFP7E10-N003 | 3 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N005 | 5 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N007 | 7 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N010 | 10 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N015 | 15 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N020 | 20 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N025 | 25 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N030 | 30 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N035 | 35 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N040 | 40 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E10-N050 | 50 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
Πλεονεκτήματα Προϊόντος
- Ακεραιότητα σήματος: Η στίλβωση APC και η διασταύρωση Τύπου Β μειώνουν τις ανακλάσεις και τα προβλήματα πόλωσης
- Οικονομικά αποδοτικό: Παθητικός σχεδιασμός χωρίς χαλκό, χωρίς ενεργά ηλεκτρονικά, μειώνοντας την κατανάλωση ενέργειας
- Αξιοπιστία: Η συμμόρφωση με το GR-1435 και ο έλεγχος 100% στο εργοστάσιο διασφαλίζουν σταθερή απόδοση
- Ευελιξία: Το περίβλημα LSZH και η μικρή ακτίνα κάμψης απλοποιούν την δρομολόγηση σε ράφια υψηλής πυκνότητας
- Επεκτασιμότητα: Υποστηρίζει 400G/800G σήμερα και μελλοντικά πρωτόκολλα υψηλότερης ταχύτητας
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ MPO-12/APC και MPO-12/UPC;
Το APC (γωνιακή στίλβωση) έχει γωνία 8 μοιρών που μειώνει τις ανακλάσεις, κρίσιμο για σήματα PAM4 υψηλής ταχύτητας. Το UPC (εξαιρετικά επίπεδη στίλβωση) χρησιμοποιείται συνήθως για συνδέσεις χαμηλότερης ταχύτητας. Δεν είναι μηχανικά συμβατά.
Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με πομποδέκτες 100G;
Ενώ το καλώδιο υποστηρίζει 8 ίνες, είναι βελτιστοποιημένο για εφαρμογές 400G/800G. Για καλώδια MPO-12/UPC 100G (4x25G-NRZ) χρησιμοποιούνται συνήθως· παρακαλούμε επαληθεύστε τη συμβατότητα με τον πομποδέκτη σας.
Ποια είναι η μέγιστη συνιστώμενη απόσταση σύνδεσης για το N050;
50 μέτρα με δύο πάνελ σύνδεσης και τέσσερις συνολικές συνδέσεις. Για άμεση σύνδεση χωρίς πάνελ σύνδεσης, η τυπική εμβέλεια είναι έως 40 μέτρα ανάλογα με τον προϋπολογισμό σύνδεσης.
Υποστηρίζει το καλώδιο NVLink;
Ναι, η σειρά MFP7E10-Nxxx έχει σχεδιαστεί για να υποστηρίζει πρωτόκολλα NVLink, InfiniBand και Ethernet, σύμφωνα με τις οδηγίες διαλειτουργικότητας της NVIDIA.
Προφυλάξεις Χειρισμού
- Διατηρήστε τα προστατευτικά καλύμματα σκόνης κλειστά μέχρι την εγκατάσταση για να αποφύγετε τη μόλυνση
- Καθαρίζετε πάντα τόσο το καλώδιο όσο και τους συνδετήρες του πομποδέκτη με καθαριστικά οπτικής ποιότητας πριν από τη σύζευξη
- Αποφύγετε την κάμψη του καλωδίου κάτω από την ελάχιστη ακτίνα κάμψης των 30 mm
- Μην τραβάτε τους συνδετήρες· χρησιμοποιήστε την ετικέτα έλξης ή το περίβλημα του καλωδίου για ανακούφιση από την τάση
- Αποθηκεύστε σε στεγνό, καθαρό περιβάλλον εντός θερμοκρασίας αποθήκευσης -40 °C έως 85 °C
Λίστα Ελέγχου Αγοραστή
- Επαληθεύστε τον τύπο συνδετήρα του πομποδέκτη (MPO-12/APC θηλυκό)
- Επιβεβαιώστε το μήκος σύνδεσης - παραλλαγή 50 m (MFP7E10-N050)
- Ελέγξτε τον τύπο ίνας - OM4 multimode (για >30 m)
- Διασφαλίστε την πολικότητα - απαιτείται διασταύρωση Τύπου Β για άμεση σύνδεση
- Αξιολογήστε την δρομολόγηση του καλωδίου και τον χώρο για την ακτίνα κάμψης
- Επιβεβαιώστε τη συμβατότητα του πομποδέκτη (OSFP/QSFP112)
