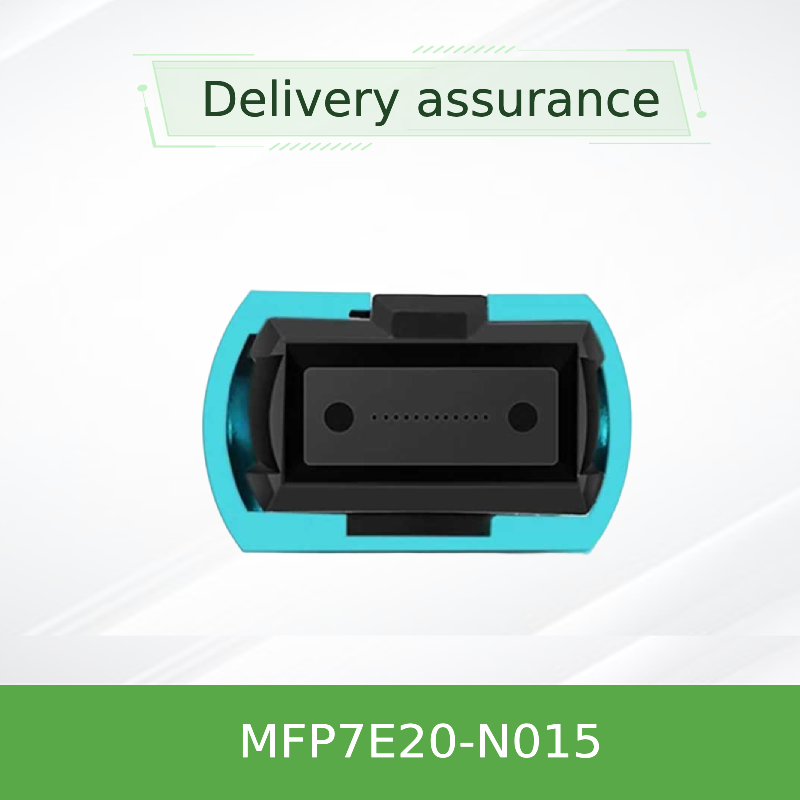

Καλώδιο NVIDIA MFP7E20-N015 15 μέτρων Multimode MPO-12/APC για πομποδέκτες OSFP και QSFP112
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E20-N015 |
| Έγγραφο: | MFP7E20-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MFP7E20-N015 | Σχήμα υλικού: | στρογγυλό σύρμα |
|---|---|---|---|
| Επιτρεπόμενη αντοχή εφελκυσμού: | 1000N <10000n | Πιστοποίηση: | RoHS, CE, ISO9001, VDE, CCC |
| υλικό θήκης: | PVC | Μήκος: | 15μ |
| Ρυθμός δεδομένων: | 400GB/s | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| Επισημαίνω: | Καλώδιο NVIDIA 15 μέτρων MPO-12/APC,Καλώδιο Multimode για πομποδέκτες OSFP,Καλώδιο QSFP112 MPO-12/APC |
||
Περιγραφή προϊόντων
Καλώδιο NVIDIA MFP7E20-N015 15 μέτρων Multimode MPO-12/APC
Παθητικό οπτικό καλώδιο υψηλής απόδοσης 8 ινών με τοπολογία διασταύρωσης Type-B. Σχεδιασμένο για διασυνδέσεις InfiniBand και Ethernet 400GbE/NDR, υποστηρίζοντας πομποδέκτες OSFP και QSFP112 διπλής θύρας. Μήκος 15 μέτρων, multimode OM3/OM4, μανδύας LSZH και σύνδεσμοι APC για χαμηλή ανακλαστικότητα. Ιδανικό για συνδέσεις top-of-rack και εντός rack σε κέντρα δεδομένων.
Βασικά Στοιχεία
- Μήκος: 15 m (MFP7E20-N015)
- Τύπος Οπτικής Ίνας: Multimode OM3 (≤30m) / OM4
- Σύνδεσμος: MPO-12/APC θηλυκός, 8 ενεργές ίνες
- Τοπολογία: Διασταύρωση Type B
- Μανδύας: Aqua LSZH / OFNR
- Μέγιστη Εμβέλεια: 50 m (με 4 συνδέσμους στη σύνδεση)
- Πρωτόκολλα: InfiniBand, Ethernet, NVLink
Επισκόπηση Προϊόντος
Η σειρά NVIDIA MFP7E20-Nxxx είναι μια παθητική διάταξη καλωδίου οπτικής ίνας multimode με συνδέσμους MPO-12/APC. Το MFP7E20-N015 είναι μια παραλλαγή 15 μέτρων που παρέχει μια άμεση, φυσική σύνδεση χαμηλής απώλειας μεταξύ πομποδεκτών OSFP 800G διπλής θύρας, OSFP 400G μονής θύρας και QSFP112 400G. Με γωνιακή στίλβωση 8 μοιρών, η διεπαφή APC ελαχιστοποιεί τις ανακλάσεις (απώλεια επιστροφής ≥35 dB) για τη διατήρηση της ακεραιότητας του σήματος σε συνδέσεις PAM4 υψηλής ταχύτητας. Το καλώδιο είναι πλήρως συμβατό με τα πρότυπα Telcordia GR-1435 και IEC 61754-7 και κατασκευάζεται υπό αυστηρό ποιοτικό έλεγχο για να διασφαλίζεται η αξιοπιστία plug-and-play.
Βασικά Χαρακτηριστικά
- 8 ενεργές ίνες - 4 κανάλια ανά κατεύθυνση για μετάδοση 400G/800G
- Θηλυκοί σύνδεσμοι MPO-12/APC - Η γωνιακή στίλβωση εξαλείφει τις επιβλαβείς ανακλάσεις
- Καλωδίωση διασταύρωσης Type-B - Η αντιστοίχιση Pin 1 με Pin 12 επιτρέπει την άμεση σύνδεση πομποδέκτη με πομποδέκτη
- Ευέλικτος στρογγυλός μανδύας LSZH - Χαμηλός καπνός, μηδενικό αλογόνο, χρώμα aqua, διάμετρος 3,0 ±0,2 mm
- Μέγιστη εμβέλεια 50 m - με δύο πάνελ σύνδεσης και τέσσερις συνδέσεις
- Υποστηρίζει InfiniBand, Ethernet και NVLink - μελλοντική ασφάλεια για πρωτόκολλα επόμενης γενιάς
- Κλείδωμα push-pull - γρήγορη και ασφαλής εγκατάσταση
Τεχνολογία & Σχεδιασμός
Το MFP7E20-N015 χρησιμοποιεί οπτικές ίνες multimode 50/125 μm (OM3 για μήκη ≤30 m, OM4 για >30 m). Ο σύνδεσμος MPO διαθέτει οπές ευθυγράμμισης που ταιριάζουν με τους πείρους ευθυγράμμισης του πομποδέκτη για ακριβή οπτική σύζευξη. Η ακραία επιφάνεια APC 8 μοιρών μειώνει την ανακλαστικότητα, ενώ η διάταξη καλωδίωσης διασταύρωσης (Type B) διασφαλίζει ότι ο πομπός στο κανάλι 1 του ενός άκρου ευθυγραμμίζεται με τον δέκτη στο κανάλι 12 του απέναντι άκρου - εξαλείφοντας την ανάγκη για ξεχωριστό προσαρμογέα πολικότητας. Το καλώδιο είναι τερματισμένο με συνδέσμους χαμηλής απώλειας (IL ≤0,35 + 0,0004×L dB) και ελέγχεται 100% στο εργοστάσιο για απώλεια εισαγωγής, απώλεια επιστροφής και συνέχεια οπτικής ίνας.
Τυπικές Εγκαταστάσεις
- Διακόπτης-προς-Διακόπτη - Σύνδεση διακοπτών OSFP διπλής θύρας σε τοπολογίες spine-leaf
- Διακόπτης-προς-Προσαρμογέα - Σύνδεση διακοπτών OSFP με DPU ConnectX-7 ή BlueField-3 με πομποδέκτες QSFP112/OSFP
- Διακομιστής-προς-Διακόπτη - Συνδεσιμότητα top-of-rack 400G/800G υψηλής πυκνότητας
- Εντός Rack Κέντρου Δεδομένων - Συνδέσεις μικρής εμβέλειας εντός ενός rack ή μεταξύ γειτονικών racks
Συμβατότητα
Πομποδέκτες: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Πρωτόκολλα: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Τύπος Συνδέσμου: MPO-12/APC (θηλυκός) - Δεν είναι συμβατό με MPO-12/UPC
Θύρες: OSFP διπλής θύρας, OSFP μονής θύρας, QSFP112
Πρωτόκολλα: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Τύπος Συνδέσμου: MPO-12/APC (θηλυκός) - Δεν είναι συμβατό με MPO-12/UPC
Θύρες: OSFP διπλής θύρας, OSFP μονής θύρας, QSFP112
Προδιαγραφές
| Παράμετρος | Τιμή / Εύρος | Σημειώσεις |
|---|---|---|
| Αριθμός Προϊόντος | MFP7E20-N015 | Μήκος 15 m |
| Αριθμός Οπτικών Ινών | 8 (ενεργές) | 4 ανενεργές ως στοιχεία αντοχής |
| Τύπος Οπτικής Ίνας | Multimode OM3 (≤30 m) / OM4 | 50/125 μm |
| Τύπος Συνδέσμου | MPO-12/APC (θηλυκός) | IEC 61754-7 |
| Απώλεια Εισαγωγής (IL) | ≤0,35 + 0,0004×L dB | L = μήκος σε μέτρα |
| Απώλεια Επιστροφής (RL) | ≥35 dB | Στίλβωση APC |
| Διάμετρος Καλωδίου | 3,0 ±0,2 mm | Στρογγυλό, ευέλικτο |
| Ελάχιστη Ακτίνα Κάμψης | 30 mm | Οπουδήποτε στο καλώδιο |
| Υλικό Μανδύα | Aqua LSZH / OFNR | Χαμηλός καπνός, μηδενικό αλογόνο |
| Θερμοκρασία Λειτουργίας | 0 °C έως 70 °C | Αποθήκευση: -40 °C έως 85 °C |
| Τοπολογία | Type B (διασταύρωση) | Αντιστοίχιση Pin 1 ↔ 12 |
Οδηγός Επιλογής
| Αριθμός Παραγγελίας | Μήκος | Περιγραφή |
|---|---|---|
| MFP7E20-N003 | 3 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E20-N005 | 5 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E20-N010 | 10 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E20-N015 | 15 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E20-N020 | 20 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E20-N025 | 25 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E20-N030 | 30 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E20-N040 | 40 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
| MFP7E20-N050 | 50 m | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO12 APC σε MPO12 APC |
Πλεονεκτήματα
- Ακεραιότητα σήματος - Η στίλβωση APC και η διασταύρωση Type-B μειώνουν τις ανακλάσεις και τα προβλήματα πόλωσης
- Οικονομικά αποδοτικό - Παθητικός σχεδιασμός χωρίς χαλκό, χωρίς ενεργά ηλεκτρονικά, μειώνοντας την κατανάλωση ενέργειας
- Αξιοπιστία - Η συμμόρφωση με το GR-1435 και ο έλεγχος 100% στο εργοστάσιο διασφαλίζουν σταθερή απόδοση
- Ευελιξία - Ο μανδύας LSZH και η μικρή ακτίνα κάμψης απλοποιούν την δρομολόγηση σε racks υψηλής πυκνότητας
- Επεκτασιμότητα - Υποστηρίζει 400G/800G σήμερα και μελλοντικά πρωτόκολλα υψηλότερης ταχύτητας
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ MPO-12/APC και MPO-12/UPC;
Το APC (γωνιακή στίλβωση) έχει γωνία 8 μοιρών που μειώνει τις ανακλάσεις, κρίσιμο για σήματα PAM4 υψηλής ταχύτητας. Το UPC (εξαιρετικά επίπεδη στίλβωση) χρησιμοποιείται συνήθως για συνδέσεις χαμηλότερης ταχύτητας. Δεν είναι μηχανικά συμβατά.
Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με πομποδέκτες 100G;
Ενώ το καλώδιο υποστηρίζει 8 ίνες, είναι βελτιστοποιημένο για εφαρμογές 400G/800G. Για 100G (4x25G-NRZ) χρησιμοποιούνται συνήθως καλώδια MPO-12/UPC· παρακαλούμε επαληθεύστε τη συμβατότητα με τον πομποδέκτη σας.
Ποια είναι η μέγιστη συνιστώμενη απόσταση σύνδεσης για το N015;
50 μέτρα με δύο πάνελ σύνδεσης και τέσσερις συνολικές συνδέσεις. Για άμεση σύνδεση χωρίς πάνελ σύνδεσης, η τυπική εμβέλεια είναι έως 30-40 μέτρα ανάλογα με τον προϋπολογισμό της σύνδεσης.
Υποστηρίζει το καλώδιο NVLink;
Ναι, η σειρά MFP7E20-Nxxx έχει σχεδιαστεί για να υποστηρίζει πρωτόκολλα NVLink, InfiniBand και Ethernet, σύμφωνα με τις οδηγίες διαλειτουργικότητας της NVIDIA.
Προφυλάξεις Χειρισμού
- Διατηρήστε τα προστατευτικά καλύμματα σκόνης μέχρι την εγκατάσταση για να αποφύγετε τη μόλυνση
- Καθαρίζετε πάντα τόσο το καλώδιο όσο και τους συνδέσμους του πομποδέκτη με καθαριστικά οπτικής ποιότητας πριν από τη σύζευξη
- Αποφύγετε την κάμψη του καλωδίου κάτω από την ελάχιστη ακτίνα κάμψης των 30 mm
- Μην τραβάτε τους συνδέσμους· χρησιμοποιήστε την ετικέτα έλξης ή τον μανδύα του καλωδίου για ανακούφιση από την τάση
- Αποθηκεύστε σε στεγνό, καθαρό περιβάλλον εντός της θερμοκρασίας αποθήκευσης -40 °C έως 85 °C
Λίστα Ελέγχου Αγοραστή
- Επαληθεύστε τον τύπο συνδέσμου του πομποδέκτη (MPO-12/APC θηλυκός)
- Επιβεβαιώστε το μήκος της σύνδεσης - παραλλαγή 15 m (MFP7E20-N015)
- Ελέγξτε τον τύπο οπτικής ίνας - OM3/OM4 multimode
- Διασφαλίστε την πολικότητα - απαιτείται διασταύρωση Type-B για άμεση σύνδεση
- Αξιολογήστε τη δρομολόγηση καλωδίου και τον χώρο ακτίνας κάμψης
- Επιβεβαιώστε τη συμβατότητα του πομποδέκτη (OSFP/QSFP112)
