NVIDIA MFP7E10-N030 30 μέτρα πολυμέτρο MPO-12/APC οπτικό καλώδιο ινών
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E10-N030 (980-9I557-00N030) |
| Έγγραφο: | MFP7E10-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο: | MFP7E10-N030 | Μήκος: | 30 Μ |
|---|---|---|---|
| Τύπος ινών: | Πολυτροπικό OM4 | Συνδέσεις: | MPO-12/APC (θηλυκό) |
| Απώλεια εισαγωγής: | ≤ 0,362 dB | Απώλεια επιστροφής: | ≥ 35 dB |
| Επισημαίνω: | NVIDIA πολυσυσυσυσυσυσυσυσχιακό καλώδιο MPO-12 με οπτική ίνα,30 μέτρων MPO-12 APC καλώδιο ινών,NVIDIA 30 μέτρα πολυμέτρο καλώδιο ινώδους ίνες |
||
Περιγραφή προϊόντων

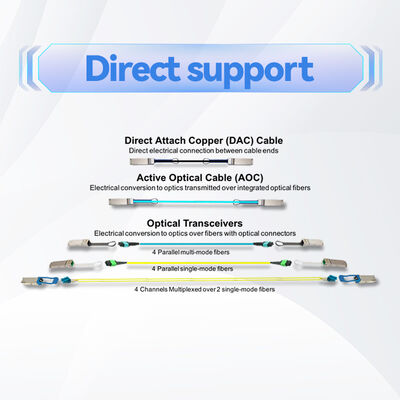

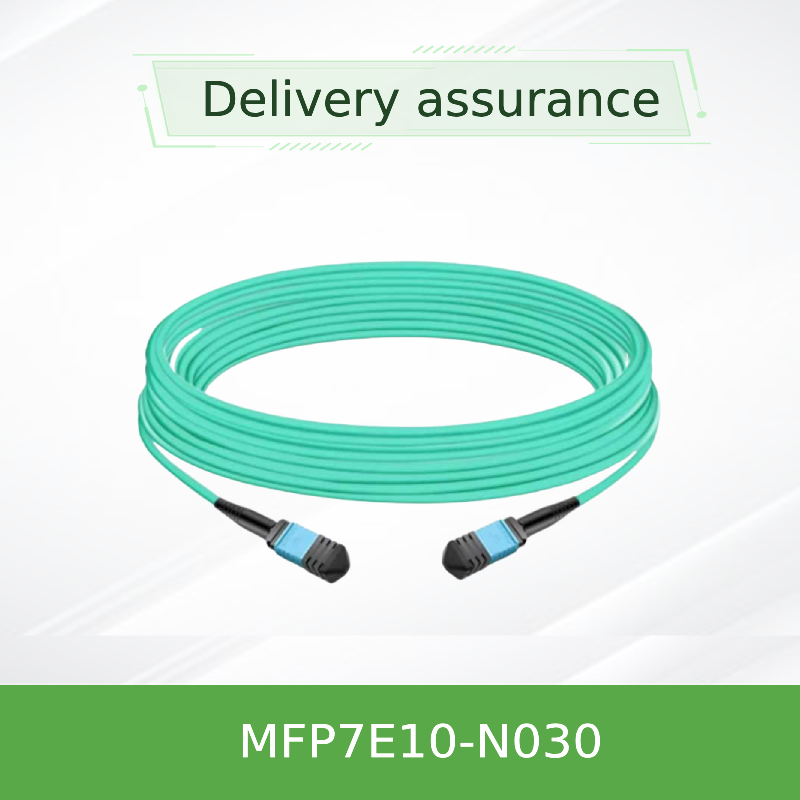

NVIDIA MFP7E10-N030 30 μέτρα πολυμέτρο MPO-12/APC οπτικό καλώδιο ινών
NVIDIA MFP7E10-N030Η συσκευή είναι σχεδιασμένη για συνδέσεις InfiniBand και Ethernet 400G/800G μεταξύ OSFP με δίδυμες θύρες, OSFP με μία θύρα,και QSFP112 δέκτεςΧαμηλή απώλεια εισαγωγής, LSZH/OFNR κάλυψη, υποστηρίζει εμβέλεια έως 50m με πίνακες επικάλυψης.
Επισκόπηση του προϊόντος
Το παθητικό οπτικό καλώδιο της σειράς NVIDIA MFP7E10-Nxxx είναι σχεδιασμένο για διασυνδέσεις κέντρων δεδομένων υψηλής πυκνότητας.Δοκιμαστική μονάδα(30m) χρησιμοποιεί 8 ενεργές ίνες μέσα σε ένα 12-ινώδες MPO-12/APC σύνδεσμο, με 4 ίνες που χρησιμεύουν ως μέλη αντοχής.διασφάλιση της ακεραιότητας του σήματος για πρωτόκολλα υψηλής ταχύτητας.
Αυτό το καλώδιο είναι έναΔιασταυρούμενο τύπου ΒΣυγκέντρωση, ευθυγράμμιση του καναλιού μετάδοσης 1 σε ένα άκρο για την λήψη του καναλιού 12 στο αντίθετο άκρο.Υποστηρίζει τόσο το InfiniBand (NDR) όσο και το Ethernet (400GbE/800GbE) περιβάλλοντα.
Βασικά χαρακτηριστικά
Οπτική & Φυσική
- 50/125 μm OM4 πολυμέθοδος ίνες (μήκος > 30 m)
- Μονάδες σύνδεσης MPO‐12/APC, πράσινο κέλυφος
- 8 ενεργές ίνες / 4 ανενεργές (μέλη δύναμης)
- Τύπος Β διασταυρούμενη πολικότητα
- Ζακέτα Aqua LSZH / OFNR, διάμετρος 3,0 ± 0,2 mm
Απόδοση και συμμόρφωση
- Απώλεια εισαγωγής ≤ 0,35 + 0,0004 * L (dB) · για 30m: ≤ 0,362 dB
- Απώλεια επιστροφής ≥ 35 dB
- Ελάχιστη ακτίνα κάμψης: 30 mm (όπουδήποτε στο καλώδιο)
- Θερμοκρασία λειτουργίας: 0 °C έως 70 °C
- Το όργανο ελέγχου πρέπει να είναι αρμόδιο για την εκτέλεση των καθηκόντων που του ανατίθενται.
Τεχνολογία
Η τελική επιφάνεια του APC (Angled Physical Contact) με γυαλί 8 μοιρών είναι κρίσιμη για τις οπτικές συνδέσεις υψηλής ταχύτητας: αποκλίνει τις εσωτερικές αντανακλάσεις πίσω από το λέιζερ δέκτη,μείωση της στρέβλωσης του σήματος και των σφαλμάτων bitΤο καλώδιο είναιπαθητικόκαι δεν περιέχει ενεργό ηλεκτρονικό εξοπλισμό, εξασφαλίζοντας χαμηλή καθυστέρηση και υψηλή αξιοπιστία.Οι καρφίτσες ευθυγράμμισης MPO-12 (στο δέκτη) συνδυάζονται με τρύπες ευθυγράμμισης στον συνδετήρα καλωδίου για ακριβή οπτική ζεύξη.
Η NVIDIA καθορίζει το MFP7E10‐Nxxx για συνδέσμους που περιλαμβάνουν έως και δύο οπτικά πίνακες επικάλυψης (συνολικά 4 συνδέσεις συνδέσμων) διατηρώντας τη μέγιστη εμβέλεια 50 μέτρων.
Τυπικές Εγκαταστάσεις

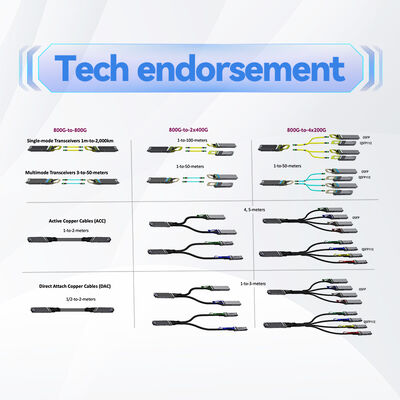

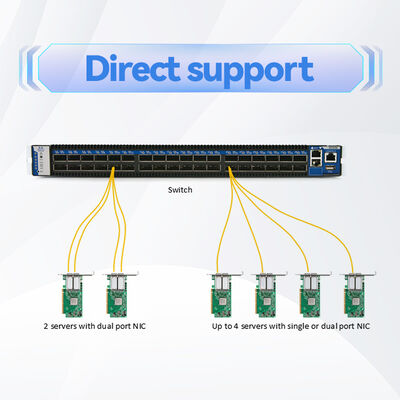

- Εναλλακτικός διακόπτης:Σύνδεση διακόπτες OSFP 800G δύο θύρων σε υφάσματα σπονδυλικής στήλης.
- Εναλλακτικός προσαρμογός:Σύνδεση των διακόπτες OSFP σε DPU ConnectX‐7 ή BlueField‐3 χρησιμοποιώντας πομπούς OSFP ή QSFP112.
- 400G/800G διακοπή:Χρησιμοποιείται με δίδυμους δέκτες OSFP (π.χ. MMA4Z00-NS) για την υποστήριξη δύο συνδέσεων 400G 4 καναλιών.
- Συγκεντρώσεις τεχνητής νοημοσύνης και HPC που απαιτούν σύνδεση GPU-GPU χαμηλής καθυστέρησης και υψηλής ζώνης.

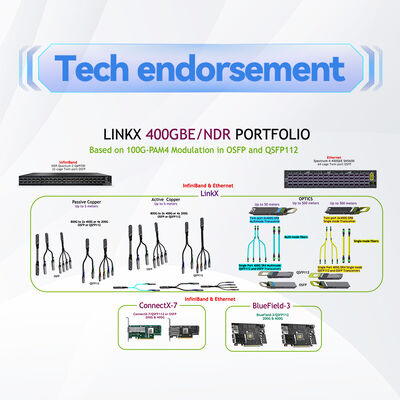

Συμφωνία
Το MFP7E10-N030 είναι συμβατό με τους δέκτες-διαβιβαστές NVIDIA, συμπεριλαμβανομένων:
- Δύο θύρες OSFP:MMA4Z00-NS (800G DR8) για διακόπτες InfiniBand/Ethernet
- Μονή θύρα OSFP:MMA4Z00-NS400 (400G) για προσαρμογείς ConnectX‐7
- Διάταξη QSFP112:MMA1Z00-NS400 (400G) για τις μονάδες DPU BlueField‐3
- Υποστηρίζει επίσης τα πρωτόκολλα 400GbE / NDR InfiniBand και NVLink.
Σημαντικό: Οι συνδέσεις MPO‐12/APC είναι- Όχι, όχι.Δεν πρέπει να αναμειγνύεται με δέκτες 100G/200G που χρησιμοποιούν πολτό UPC.
Προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Σχήμα | Διάταξη MFP7E10-N030 |
| Διάρκεια | 30 m (διαφορά: +2% * L / -0) |
| Τύπος ινών | Πολυτρόπος OM4 (50/125 μm) για μήκος > 30 m· OM3 για μήκος ≤ 30 m |
| Τύπος συνδέσμου | MPO‐12/APC θηλυκό προς MPO‐12/APC θηλυκό, πράσινο κέλυφος |
| Ενεργές ίνες | 8 (4 Tx, 4 Rx) |
| Πολικότητα | Διασταυρούμενο οχήμα τύπου Β |
| Απώλεια εισαγωγής (μέγιστη) | ≤ 0,35 + 0,0004 * L (dB) → 0,362 dB @ 30m |
| Απώλεια απόδοσης (min) | ≥ 35 dB |
| Διάμετρος καλωδίου | 30,0 ± 0,2 mm |
| Ράδιο καμπύλης | 30 mm (όπουδήποτε στο καλώδιο) |
| Ζακέτα | Aqua, LSZH / OFNR |
| Θερμοκρασία λειτουργίας | 0 °C έως 70 °C |
| Θέρμανση αποθήκευσης | -40 °C έως 85 °C |
| Υγρασία (μη συμπυκνωτική) | 10% ∼ 85% RH |
| Προδιαγραφές | Ειδικότερα, τα κράτη μέλη μπορούν να επιβάλλουν στα κράτη μέλη να εφαρμόζουν τις διατάξεις του παρόντος κανονισμού. |
Οδηγός επιλογής
| Αριθμός παραγγελίας | Περιγραφή | Διάρκεια |
|---|---|---|
| Δελτίο ΕΚΑΧ αριθ. | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 3 μέτρα |
| Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2004 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 5 μέτρα |
| Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2004 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 7 μέτρα |
| Διάταξη MFP7E10-N010 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 10 μέτρα |
| Επικαιροποίηση | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 15 μέτρα |
| Διάταξη MFP7E10-N020 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 20 μέτρα |
| Επικαιροποιημένα προϊόντα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 25 μέτρα |
| Διάταξη MFP7E10-N030 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 30 μέτρα |
| ΜΠΠ7E10-N035 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 35 μέτρα |
| ΜΠΕ7Ε10-N040 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 40 μέτρα |
| Δοκιμαστική συσκευή | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 50 μέτρα |
Πλεονεκτήματα
- Χαμηλή απώλεια & υψηλή απώλεια απόδοσης:Διασφαλίζει καθαρά οπτικά σήματα για τη διαμόρφωση PAM4 400G/800G.
- Πλαστική APC:Ελαχιστοποιεί τις αντανάκλασεις, κρίσιμες για το NDR InfiniBand και το 800G Ethernet.
- Διασταυρούμενο οχήμα τύπου Β:Απλοποιεί την άμεση σύνδεση του δέκτη-διαβιβαστή, χωρίς να απαιτούνται προσαρμογείς αντιστροφής πολικότητας.
- Δωμάτιο LSZH/OFNR:Χαμηλή αντοχή σε καπνό και φλόγα, κατάλληλη για χώρους ολομέλειας και ανύψωσης.
- Εγγυημένη από την NVIDIA:Δοκιμάστηκε και συνιστάται για τις οικογένειες διακόπτη ConnectX‐7, BlueField‐3 και Spectrum.
Υπηρεσία & Υποστήριξη
Η ομάδα Starsurge παρέχει παγκόσμια παράδοση, πολυγλωσσική υποστήριξη και τεχνική εμπειρογνωμοσύνη για τις λύσεις δικτύωσης NVIDIA.και υποστήριξη μετά την πώλησηΕπικοινωνήστε με την ομάδα πωλήσεων για τις τιμές όγκου και τις εξατομικευμένες ερωτήσεις.
Συχνές Ερωτήσεις
Είναι αυτό το καλώδιο συμβατό με τους πομπούς QSFP112;
Ναι, όταν χρησιμοποιείται με τον κατάλληλο δέκτη-αποδέκτη NVIDIA QSFP112 400G (π.χ. MMA1Z00-NS400) στην πλευρά του προσαρμογέα.
Μπορώ να το χρησιμοποιήσω με συνδέσμους MPO‐12/UPC;
Ο αριθμός MPO‐12/APC (πράσινο κέλυφος) δεν είναι μηχανικά ή οπτικά συμβατός με τον MPO‐12/UPC (μπλε κέλυφος).
Ποια είναι η μέγιστη εμβέλεια για ένα καλώδιο 30 μέτρων;
Το ίδιο το καλώδιο έχει μήκος 30 μέτρων, αλλά ο συνολικός σύνδεσμος μπορεί να υποστηρίξει μήκος έως και 50 μέτρων όταν περιλαμβάνονται δύο πίνακες επικάλυψης (4 συνδέσεις συνδέσεων) με κατάλληλο προϋπολογισμό απώλειας.
Είναι το καλώδιο ευαίσθητο στην ESD;
Όχι, το καλώδιο δεν έχει αγωγικά μέρη.
Προφυλάξεις χειρισμού
- Διατηρήστε τα καπάκια σκόνης στις συνδέσεις μέχρι την εγκατάσταση για την αποφυγή μόλυνσης.
- Καθαρίστε τόσο τα καλώδια όσο και τις συνδέσεις του δέκτη με καθαριστή οπτικών συνδέσεων πριν από το ζευγάρωμα.
- Αποφύγετε την κάμψη του καλωδίου κάτω από την ακτίνα κάμψης των 30 mm.
- Να μην εκτίθενται σε υγρά ή να λειτουργούν εκτός της ονομαστικής περιοχής θερμοκρασίας.
- Φυλάσσεται μεταξύ -40 °C και 85 °C όταν δεν χρησιμοποιείται.
Εισαγωγή της εταιρείας
Η εταιρεία Starsurge Group Co., Limited του Χονγκ Κονγκείναι ένας τεχνολογικά προμηθευτής δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων.σημεία ασύρματης πρόσβασης, ελεγκτές, καλώδια και συναφές εξοπλισμό δικτύωσης.
Υποστηριζόμενη από μια έμπειρη ομάδα πωλήσεων και τεχνικής, η Starsurge υποστηρίζει βιομηχανίες όπως κυβέρνηση, υγειονομική περίθαλψη, κατασκευή, εκπαίδευση, χρηματοδότηση και επιχειρήσεις.συστήματα διαχείρισης δικτύουΜε μια προσέγγιση που εστιάζει πρώτα στον πελάτη, εστιάζουμε στην αξιόπιστη ποιότητα, την ανταποκρινόμενη εξυπηρέτηση,και προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να χτίσουν αποτελεσματικά, κλιμακώσιμη και αξιόπιστη υποδομή δικτύου.
Βασικά Γεγονότα σε μια Γρήγορη Επισκόπηση
Συνδετήρας και πολικότητα:MPO‐12/APC θηλυκό, διασταυρωμένο τύπου Β, πράσινο κέλυφος
Φύλλα & μήκος:Πολυδιάστατη OM4, 30 m (98 ft), 8 ενεργές ίνες
Οπτική απόδοση:IL ≤ 0,362 dB, RL ≥ 35 dB
Συμμόρφωση:GR‐1435, IEC 61754‐7, OFNR/LSZH
Μητρώο συμβατότητας
| Πληροφοριακό σύστημα | Τύπος λιμένα | Συμβατό |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | Δύο θύρες OSFP | - Ναι, ναι. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (ενιαία θύρα) | - Ναι, ναι. |
| NVIDIA MMA1Z00-NS400 (400G) | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | - Ναι, ναι. |
| ConnectX‐7 / BlueField‐3 | Δελτίο ΕΚΑΧ του Δικαστηρίου | - Ναι, ναι. |
| Πληροφοριακοί δέκτες MPO‐12/UPC (100G/200G) | MPO‐12/UPC | Όχι (διαφορετική γυάλωση) |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε τον τύπο θύρας του δέκτη: OSFP, OSFP διπλής θύρας ή QSFP112
- Ελέγξτε το βερνίρισμα συνδέσμου: MPO‐12/APC (πράσινο κέλυφος) έναντι UPC (μπλε κέλυφος)
- Ελέγξτε αν το απαιτούμενο μήκος καλωδίου είναι 30 μέτρα
- Διασφάλιση τύπου ινών: multimode OM4 για μήκους > 30m, OM3 για μικρότερες
- Σχέδιο διαχείρισης καλωδίων: ελάχιστη ακτίνα καμπύλης 30 mm
- Σκεφτείτε την απώλεια τοποθέτησης του πίνακα ελαστικών εάν χρησιμοποιείται σε μεγάλους συνδέσμους
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
