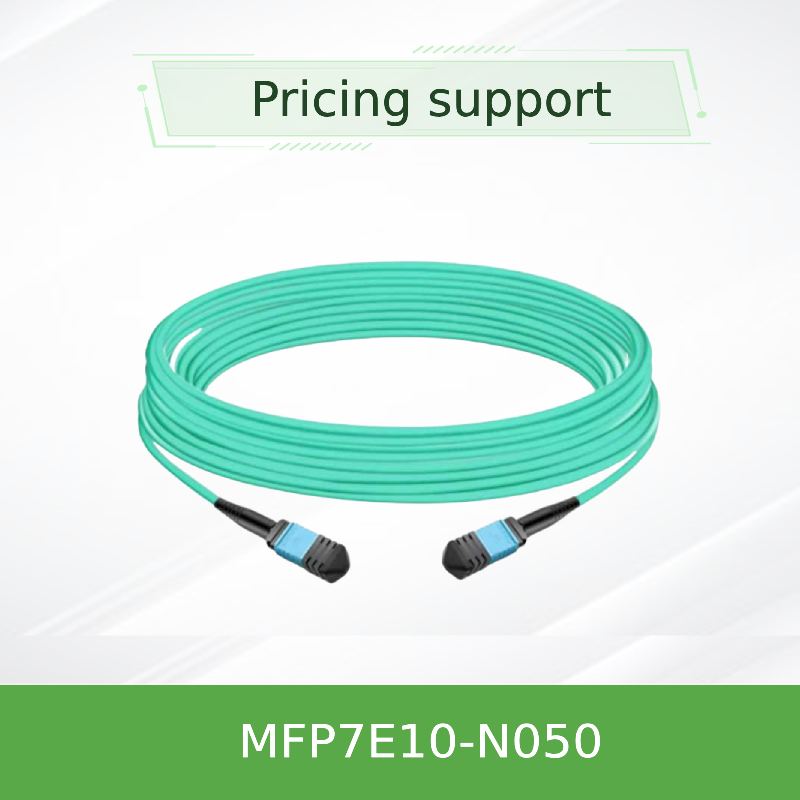

50m NVIDIA MFP7E10-N050 MPO-12/APC οπτικό καλώδιο για δέκτες ConnectX-7 / BlueField-3 και OSFP/QSFP112
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E10-N050 (980-9I57Y-00N050) |
| Έγγραφο: | MFP7E10-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο: | MFP7E10-N050 | Μήκος: | 50 Μ |
|---|---|---|---|
| Τύπος ινών: | Πολυτροπικό OM4 | Συνδέσεις: | MPO-12/APC (θηλυκό) |
| Απώλεια εισαγωγής: | ≤ 0,37 dB | Απώλεια επιστροφής: | ≥ 35 dB |
| Επισημαίνω: | 50m οπτικό καλώδιο NVIDIA MPO-12,Οπτικό καλώδιο NVIDIA ConnectX-7,Δικτυακό καλώδιο δέκτη OSFP QSFP112 |
||
Περιγραφή προϊόντων
Οπτικό καλώδιο NVIDIA MFP7E10-N050 MPO-12/APC
50 μέτρων MPO-12/APC σε MPO-12/APC πολυμέτρο καλώδιο ινώδους ίνες, τύπου-B crossover, OM4 (50/125 μm).και QSFP112 δέκτες.
Επισκόπηση του προϊόντος
Το παθητικό οπτικό καλώδιο της σειράς NVIDIA MFP7E10-Nxxx είναι σχεδιασμένο για διασυνδέσεις κέντρων δεδομένων υψηλής πυκνότητας.με 4 ίνες που χρησιμεύουν ως μέλη αντοχήςΤο γυαλιστικό με γωνία 8 μοιρών (APC) ελαχιστοποιεί τις αντανακλάσεις, εξασφαλίζοντας την ακεραιότητα του σήματος για πρωτόκολλα υψηλής ταχύτητας.
Αυτό το καλώδιο είναι ένα συνδυασμό τύπου Β,ευθυγραμμίζοντας το κανάλι μετάδοσης 1 σε ένα άκρο για να λαμβάνει το κανάλι 12 στο αντίθετο άκροΥποστηρίζει τόσο το InfiniBand (NDR) όσο και το περιβάλλον Ethernet (400GbE/800GbE).
Βασικά χαρακτηριστικά
Οπτική & Φυσική
- 50/125 μm OM4 πολυμέθοδος ίνες (μήκος > 30 m)
- Μονάδες σύνδεσης MPO‐12/APC, πράσινο κέλυφος
- 8 ενεργές ίνες / 4 ανενεργές (μέλη δύναμης)
- Τύπος Β διασταυρούμενη πολικότητα
- Ζακέτα Aqua LSZH / OFNR, διάμετρος 3,0 ± 0,2 mm
Απόδοση και συμμόρφωση
- Απώλεια εισαγωγής ≤ 0,35 + 0,0004 × L (dB) · για 50m: ≤ 0,370 dB
- Απώλεια επιστροφής ≥ 35 dB
- Ελάχιστη ακτίνα κάμψης: 30 mm (όπουδήποτε στο καλώδιο)
- Θερμοκρασία λειτουργίας: 0 °C έως 70 °C
- Το όργανο ελέγχου πρέπει να είναι αρμόδιο για την εκτέλεση των καθηκόντων που του ανατίθενται.
Τεχνολογία
Η τελική επιφάνεια του APC (Angled Physical Contact) με γυαλί 8 μοιρών είναι κρίσιμη για τις οπτικές συνδέσεις υψηλής ταχύτητας: αποκλίνει τις εσωτερικές αντανακλάσεις πίσω από το λέιζερ δέκτη,μείωση της στρέβλωσης του σήματος και των σφαλμάτων bitΤο καλώδιο είναι παθητικό και δεν περιέχει ενεργό ηλεκτρονικό υλικό, εξασφαλίζοντας χαμηλή καθυστέρηση και υψηλή αξιοπιστία.
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
Τυπικές Εγκαταστάσεις
- Εναλλακτικός διακόπτης:Σύνδεση των διακόπτες OSFP 800G δύο θύρων σε υφάσματα σπονδυλικής στήλης σε μεγαλύτερες αποστάσεις.
- Εναλλακτικός προσαρμογός:Σύνδεση των διακόπτες OSFP σε DPU ConnectX‐7 ή BlueField‐3 χρησιμοποιώντας πομπούς OSFP ή QSFP112.
- 400G/800G διακοπή:Χρησιμοποιείται με πολλαπλές συσκευές OSFP για την υποστήριξη δύο συνδέσεων 400G 4 καναλιών.
- Συγκεντρώσεις τεχνητής νοημοσύνης και HPC που απαιτούν χαμηλής καθυστέρησης, υψηλής εύρους ζώνης συνδεσιμότητα GPU-GPU σε όλα τα ράκ.
Συμφωνία
Το MFP7E10‐N050 είναι συμβατό με τους δέκτες-διαβιβαστές NVIDIA, συμπεριλαμβανομένων:
- Δύο θύρες OSFP:MMA4Z00-NS (800G DR8) για διακόπτες InfiniBand/Ethernet
- Μονή θύρα OSFP:MMA4Z00-NS400 (400G) για προσαρμογείς ConnectX‐7
- Διάταξη QSFP112:MMA1Z00-NS400 (400G) για τις μονάδες DPU BlueField‐3
- Υποστηρίζει επίσης τα πρωτόκολλα 400GbE / NDR InfiniBand και NVLink.
Σημαντικό: Οι συνδέσεις MPO‐12/APC δεν είναι συμβατές με τις συνδέσεις MPO‐12/UPC (μπλε κέλυφος).
Προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Σχήμα | Δοκιμαστική συσκευή |
| Διάρκεια | 50 m (διαφορά ανοχής: +2% × L / -0) |
| Τύπος ινών | Πολυτρόπος OM4 (50/125 μm) για μήκος > 30 m |
| Τύπος συνδέσμου | MPO‐12/APC θηλυκό προς MPO‐12/APC θηλυκό, πράσινο κέλυφος |
| Ενεργές ίνες | 8 (4 Tx, 4 Rx) |
| Πολικότητα | Διασταυρούμενο οχήμα τύπου Β |
| Απώλεια εισαγωγής (μέγιστη) | ≤ 0,35 + 0,0004 × L (dB) → 0,370 dB @ 50m |
| Απώλεια απόδοσης (min) | ≥ 35 dB |
| Διάμετρος καλωδίου | 30,0 ± 0,2 mm |
| Ράδιο καμπύλης | 30 mm (όπουδήποτε στο καλώδιο) |
| Ζακέτα | Aqua, LSZH / OFNR |
| Θερμοκρασία λειτουργίας | 0 °C έως 70 °C |
| Θέρμανση αποθήκευσης | -40 °C έως 85 °C |
| Υγρασία (μη συμπυκνωτική) | 10% - 85% RH |
| Προδιαγραφές | Ειδικότερα, τα κράτη μέλη μπορούν να επιβάλλουν στα κράτη μέλη να εφαρμόζουν τις διατάξεις του παρόντος κανονισμού. |
Οδηγός επιλογής
| Αριθμός παραγγελίας | Περιγραφή | Διάρκεια |
|---|---|---|
| Δελτίο ΕΚΑΧ αριθ. | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 3 μέτρα |
| Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2004 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 5 μέτρα |
| Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2004 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 7 μέτρα |
| Διάταξη MFP7E10-N010 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 10 μέτρα |
| Επικαιροποίηση | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 15 μέτρα |
| Διάταξη MFP7E10-N020 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 20 μέτρα |
| Επικαιροποιημένα προϊόντα | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 25 μέτρα |
| Διάταξη MFP7E10-N030 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 30 μέτρα |
| ΜΠΠ7E10-N035 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 35 μέτρα |
| ΜΠΕ7Ε10-N040 | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 40 μέτρα |
| Δοκιμαστική συσκευή | Καλώδιο NVIDIA με παθητικές ίνες, MMF, MPO12 APC σε MPO12 APC | 50 μέτρα |
Πλεονεκτήματα
- Χαμηλή απώλεια & υψηλή απώλεια απόδοσης:Διασφαλίζει καθαρά οπτικά σήματα για τη διαμόρφωση PAM4 400G/800G.
- Πλαστική APC:Ελαχιστοποιεί τις αντανάκλασεις, κρίσιμες για το NDR InfiniBand και το 800G Ethernet.
- Διασταυρούμενο οχήμα τύπου Β:Απλοποιεί την άμεση σύνδεση του δέκτη-διαβιβαστή, χωρίς να απαιτούνται προσαρμογείς αντιστροφής πολικότητας.
- Δωμάτιο LSZH/OFNR:Χαμηλή αντοχή σε καπνό και φλόγα, κατάλληλη για χώρους ολομέλειας και ανύψωσης.
- Εγγυημένη από την NVIDIA:Δοκιμάστηκε και συνιστάται για τις οικογένειες διακόπτη ConnectX‐7, BlueField‐3 και Spectrum.
- Μέγιστη εμβέλειαΤο μήκος των 50 μέτρων είναι το μέγιστο που υποστηρίζεται με δύο πάνελ επικάλυψης (4 συνδέσεις συνδέσεων) σύμφωνα με τις προδιαγραφές της NVIDIA.
Συχνές Ερωτήσεις
Είναι αυτό το καλώδιο συμβατό με τους πομπούς QSFP112;
Ναι, όταν χρησιμοποιείται με τον κατάλληλο δέκτη-αποδέκτη NVIDIA QSFP112 400G (π.χ. MMA1Z00-NS400) στην πλευρά του προσαρμογέα.
Μπορώ να το χρησιμοποιήσω με συνδέσμους MPO‐12/UPC;
Ο αριθμός MPO‐12/APC (πράσινο κέλυφος) δεν είναι μηχανικά ή οπτικά συμβατός με τον MPO‐12/UPC (μπλε κέλυφος).
Είναι 50 μέτρα η μέγιστη απόσταση για αυτό το καλώδιο;
Ναι, σύμφωνα με τις προδιαγραφές της NVIDIA, το MFP7E10-N050 είναι η μεγαλύτερη παραλλαγή αυτής της σειράς, υποστηρίζοντας έως 50m συνολικό μήκος σύνδεσης όταν περιλαμβάνονται έως δύο οπτικά πίνακες επικάλυψης (4 συνδέσεις συνδέσμων).
Είναι το καλώδιο ευαίσθητο στην ESD;
Όχι, το καλώδιο δεν έχει αγωγικά μέρη.
Προφυλάξεις χειρισμού
- Διατηρήστε τα καπάκια σκόνης στις συνδέσεις μέχρι την εγκατάσταση για την αποφυγή μόλυνσης.
- Καθαρίστε τόσο τα καλώδια όσο και τις συνδέσεις του δέκτη με καθαριστή οπτικών συνδέσεων πριν από το ζευγάρωμα.
- Αποφύγετε την κάμψη του καλωδίου κάτω από την ακτίνα κάμψης των 30 mm.
- Να μην εκτίθενται σε υγρά ή να λειτουργούν εκτός της ονομαστικής περιοχής θερμοκρασίας.
- Φυλάσσεται μεταξύ -40 °C και 85 °C όταν δεν χρησιμοποιείται.
Εισαγωγή της εταιρείας
Η εταιρεία Starsurge Group Co., Limited του Χονγκ Κονγκείναι ένας τεχνολογικά προμηθευτής δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων.σημεία ασύρματης πρόσβασης, ελεγκτές, καλώδια και συναφές εξοπλισμό δικτύωσης.
Υποστηριζόμενη από μια έμπειρη ομάδα πωλήσεων και τεχνικής, η Starsurge υποστηρίζει βιομηχανίες όπως κυβέρνηση, υγειονομική περίθαλψη, κατασκευή, εκπαίδευση, χρηματοδότηση και επιχειρήσεις.συστήματα διαχείρισης δικτύου, προσαρμοσμένη ανάπτυξη λογισμικού, πολυγλωσσική υποστήριξη και παγκόσμια παράδοση.
Βασικά Γεγονότα σε μια Γρήγορη Επισκόπηση
Συνδετήρας και πολικότητα:MPO‐12/APC θηλυκό, διασταυρωμένο τύπου Β, πράσινο κέλυφος
Φύλλα & μήκος:Πολυδιάστατη OM4, 50 m (164 ft), 8 ενεργές ίνες
Οπτική απόδοση:IL ≤ 0,370 dB, RL ≥ 35 dB
Συμμόρφωση:GR‐1435, IEC 61754‐7, OFNR/LSZH
Μητρώο συμβατότητας
| Πληροφοριακό σύστημα | Τύπος λιμένα | Συμβατό |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | Δύο θύρες OSFP | - Ναι, ναι. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (ενιαία θύρα) | - Ναι, ναι. |
| NVIDIA MMA1Z00-NS400 (400G) | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | - Ναι, ναι. |
| ConnectX‐7 / BlueField‐3 | Δελτίο ΕΚΑΧ του Δικαστηρίου | - Ναι, ναι. |
| Πληροφοριακοί δέκτες MPO‐12/UPC (100G/200G) | MPO‐12/UPC | Όχι (διαφορετική γυάλωση) |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε τον τύπο θύρας του δέκτη: OSFP, OSFP διπλής θύρας ή QSFP112
- Ελέγξτε το βερνίρισμα συνδέσμου: MPO‐12/APC (πράσινο κέλυφος) έναντι UPC (μπλε κέλυφος)
- Ελέγξτε αν το απαιτούμενο μήκος καλωδίου είναι 50 μέτρα
- Διασφάλιση τύπου ινών: multimode OM4 για μήκους > 30m
- Σχέδιο διαχείρισης καλωδίων: ελάχιστη ακτίνα καμπύλης 30 mm
- Σκεφτείτε την απώλεια εισαγωγής του πίνακα επικάλυψης: επιτρέπονται έως 4 συνδέσεις συνδέσεων
