NVIDIA MMA4Z00-NS400 400G OSFP SR4 πομποδέκτης πολλαπλών τρόπων λειτουργίας 4 καναλιών 100G-PAM4
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MMA4Z00-NS400 |
| Έγγραφο: | MMA4Z00-NS400.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Διαθεσιμότητα: | Στοκ |
|---|---|---|---|
| Τεχνολογία: | Infiniband και Ethernet | Μέγιστη ταχύτητα: | 800GB/s |
| Μήκος: | 50 εκ | Εύρος Θερμοκρασίας: | 0°C έως +70°C |
| Ονομα: | Ο οπτικός πομποδέκτης Emllanox MMA4Z00-NS400 400GB/s μονής περιόδου Port OSFP 400GB/s Multimode SR4 | Λέξεις κλειδιά: | Ο οπτικός πομποδέκτης Mellanox |
| Επισημαίνω: | Πιστολήπτης NVIDIA 400G OSFP SR4,πομποδέκτης πολλαπλών τρόπων λειτουργίας οπτικός 4 καναλιών,πομποδέκτης OSFP 100G-PAM4 |
||
Περιγραφή προϊόντων

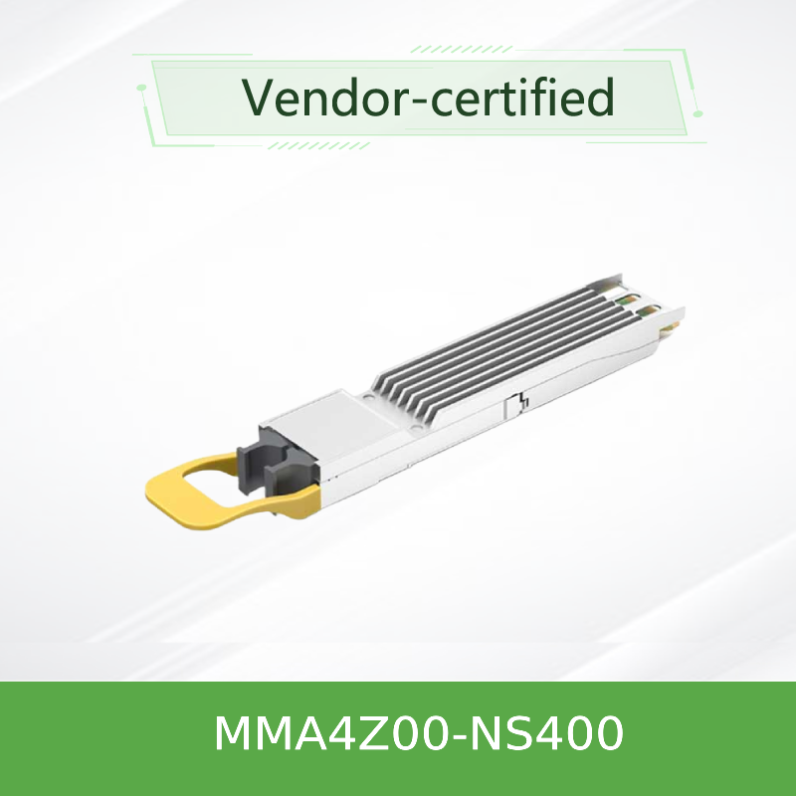

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Πολυδιάστατος Πιστολήπτης
4-Κανάλι 100G-PAM4 οπτική μονάδα για InfiniBand NDR & 400GbE
Επισκόπηση του προϊόντος
Ο NVIDIA MMA4Z00-NS400 είναι ένας πολυτροπικός δέκτης 400Gb/s με ένα λιμάνι OSFP SR4 που έχει σχεδιαστεί για κέντρα δεδομένων υψηλών επιδόσεων.και οπτική σύνδεση MPO‐12/APCΜε υποστήριξη τόσο για λειτουργίες 400G όσο και για αυτόματες λειτουργίες 200G (όταν χρησιμοποιείται με καλώδια διαχωρισμού), παρέχει ευέλικτη, ενεργειακά αποδοτική συνδεσιμότητα για τους προσαρμογείς ConnectX‐7 και τους διακόπτες Quantum‐2/Spectrum‐4.
Βασικά χαρακτηριστικά
- Ταχύτητα δεδομένων: 400Gb/s (4* 100G-PAM4) ή 200Gb/s (2* 100G-PAM4)
- Υποστήριξη πρωτοκόλλου: InfiniBand NDR, 400GbE
- Οπτική διεπαφή: MPO‐12/APC (μοναδική 4-κανάλινη σύνδεση)
- μήκος κύματος: 850nm VCSEL
- Περιοχή: 50m OM4 / 30m OM3
- Κατανάλωση ενέργειας: 8,5W μέγιστο (400G) / 5,5W μέγιστο (200G)
- Ζεστή σύνδεση: παράγοντας μορφής OSFP, συμμόρφωση OSFP MSA
- Διαχείριση: CMIS 4.0 συμβατό, διεπαφή I2C
- Ψηφιακή διάγνωση: DDM για θερμοκρασία, τάση, προκατάληψη, ισχύ Tx/Rx
- Συμμόρφωση: RoHS, τάξη 1M ασφάλειας λέιζερ
Τεχνολογία & Σχεδιασμός
Το MMA4Z00-NS400 αξιοποιεί την προηγμένη οπτική τεχνολογία της NVIDIA με συστοιχίες VCSEL 850nm και σύνδεση υψηλής ταχύτητας πολλαπλών μορφών ινών.παρέχοντας συνολικό εύρος ζώνης 400G μέσω μίας ενιαίας σύνδεσης MPO‐12/APCΟ δέκτης υποστήριξης υποστηρίζει προσαρμοστική εξίσωση εισόδου Tx, προγραμματιζόμενο εύρος εξόδου Rx και ρύθμιση πριν / μετά τον δρομέα για βέλτιστη ακεραιότητα του σήματος.Η ψηφιακή διαγνωστική παρακολούθηση (DDM) παρέχει ορατότητα σε πραγματικό χρόνο της θερμοκρασίαςΗ ενότητα περιλαμβάνει επίσης γεννήτρια / ελεγκτή PRBS και λειτουργίες loopback για τη διάγνωση του συστήματος.
Τυπικές Εγκαταστάσεις

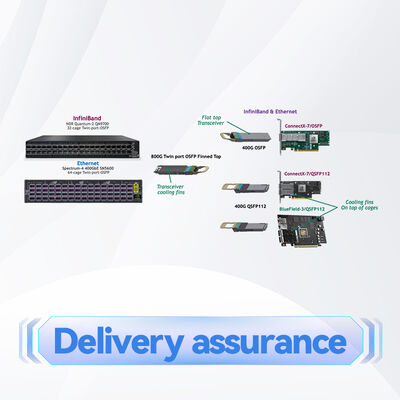

- Τρόπος 400G (ευθεία καλώδια): Συνδέστε τους διακόπτες Quantum‐2 ή Spectrum‐4 με τους προσαρμογείς ConnectX‐7 OSFP με ταχύτητα 400Gb/s χρησιμοποιώντας καλώδια ευθείας διασταυρούμενης ινώδους μετάδοσης MFP7E10.

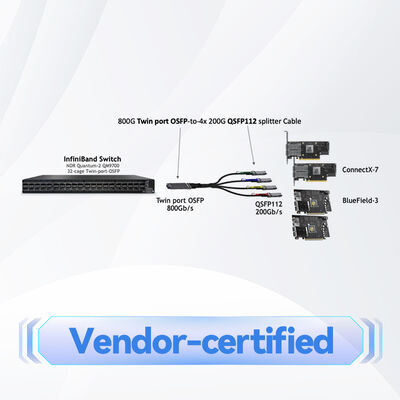

- 200G λειτουργία (καλώδια διαχωρισμού): Χρησιμοποιήστε καλώδια διαχωρισμού MFP7E20 1:2 για να συνδέσετε έναν ενιαίο πομπό 400G OSFP σε δύο προσαρμογείς 200G ConnectX‐7, μειώνοντας αυτόματα την κατανάλωση ενέργειας
- Εναλλακτικός διακόπτης: Δίδυμοι δέκτες OSFP με ευθεία καλώδια υποστηρίζουν συνδέσμους 800G
- Υπολογιστική υψηλών επιδόσεων: InfiniBand NDR υφάσματα για εκπαίδευση AI/ML και συστάδες HPC
- Εταιρικό σύννεφο: σύνδεσμοι συγκέντρωσης 400GbE σε κέντρα δεδομένων μεγάλης κλίμακας
Συμφωνία
Εναλλακτικά: NVIDIA Quantum‐2 (InfiniBand NDR), Spectrum‐4 (Ethernet 400G).
Προσαρμοστές / DPUs: ConnectX‐7 OSFP (για τον παρόντα δέκτη OSFP). Οι DPU του BlueField‐3 αποδέχονται παραλλαγές QSFP112
Συνιστώμενα καλώδια ινών: καλώδια διασταύρωσης τύπου Β NVIDIA MFP7E10 (καθαρό) και MFP7E20 (1:2 splitter) με συνδέσμους MPO‐12/APC.
Πρωτόκολλα: InfiniBand NDR και 400GbE (αυτόματη ανίχνευση με βάση τον οικοδεσπότη).
Οι μονοφόροι πομποί OSFP δεν προορίζονται για χρήση σε διακόπτες.
Τεχνικές προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Τύπος προϊόντος | 400G OSFP SR4 πολυμέτρος δέκτη |
| Φόρμα | OSFP (συμμόρφωση με την MSA), επίπεδη επιφάνεια |
| Ποσοστό δεδομένων | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| Οπτικός σύνδεσμος | Μοναδικό MPO-12/APC (8 δραστικές ίνες: 4 TX + 4 RX) |
| Διάστημα κύματος | 850nm VCSEL |
| Περιοχή (OM4) | Μέχρι 50 m (με 2 συσσωρευτικά πάνελ) |
| Πεδίο εφαρμογής (OM3) | Μέχρι 30 m (με 2 συσσωρευτικά πάνελ) |
| Πρόσθετη τάση | 3.3V (3.135V ∙ 3.465V) |
| Μέγιστη ισχύς (400G, 4-ch) | 8.5W μέγιστο (8W τυπικό) |
| Μέγιστη ισχύς (200G, 2-ch) | 5.5W μέγιστο (5W τυπικά) |
| Κατάσταση χαμηλής ισχύος | 2W μέγιστο |
| Θέρμανση λειτουργικού χώρου | 0 °C έως 70 °C (DDM έως 75 °C) |
| Θέρμανση αποθήκευσης | -40 °C έως 85 °C |
| Σχετική υγρασία (λειτουργία) | 5% ∼ 95% (μη συμπυκνωτικό) |
| Διασύνδεση διαχείρισης | Δοκιμαστική μονάδα |
| Ψηφιακή διάγνωση | Θερμοκρασία, Vcc, παρεκκλίσεις, ισχύς Tx/Rx ανά λωρίδα |
| Ασφάλεια με λέιζερ | Τάξη 1M (IEC 60825‐1, CDRH 21 CFR 1040) |
| Τραβήξτε την καρτέλα | Μαύρο (πολυδιάστατο) |
| Κέλυφος συνδέσμου | Πράσινο (MPO‐12/APC) |
| Αριθμός μοντέλου | MMA4Z00-NS400 |
Η λειτουργία 200G (2 κανάλια) ενεργοποιείται αυτόματα όταν χρησιμοποιούνται καλώδια διαίρεσης 1:2 (σειρά MFP7E20).
Οδηγός επιλογής προϊόντων
| Αριθμός παραγγελίας | Περιγραφή | Φόρμα | Επεξεργασία |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, πολυτρόπος, MPO‐12/APC, 850nm | Επικαιροποιημένο | 50 μέτρα OM4 |
| MMA4Z00-NS (διπλή θύρα) | 800G Δίδυμη θύρα OSFP 2*400G SR4 | Επικαιροποιημένο | 50 μέτρα OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (μεταλλαγή QSFP112) | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 50 μέτρα OM4 |
Για συμβατότητα DPU BlueField‐3, χρησιμοποιήστε την παραλλαγή QSFP112 (MMA1Z00‐NS400).
Κύρια πλεονεκτήματα
- Ελαστικές λειτουργίες ταχύτητας: αυτόματη λειτουργία 200G/400G με βάση τον τύπο καλωδίου (καθαρό ή διαχωριστικό)
- Απόδοση ενέργειας: 5,5W μέγιστο στη λειτουργία 200G ̇ ιδανική για εφαρμογές ευαίσθητες στην ισχύ
- Σύνθετο σχεδιασμό OSFP: Επίπεδο κέλυφος ενσωματώνεται με απορροφητήρες θερμότητας κλουβιών ConnectX‐7
- Αγνώστης πρωτοκόλλου: αυτόματη ανίχνευση InfiniBand NDR ή 400GbE, απλούστευση της απογραφής
- Υψηλότερη ακεραιότητα σήματος: Το γυαλί APC ελαχιστοποιεί τις αντανακλάσεις για την αξιοπιστία του PAM4
- Πλήρης διάγνωση: DDM σε πραγματικό χρόνο με κατώτατα όρια προειδοποίησης/αλάμματος
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ των τρόπων 400G και 200G;
Α: Στη λειτουργία 400G, όλες οι 4 λωρίδες είναι ενεργές με ευθεία καλώδια MFP7E10. Στη λειτουργία 200G, ο δέκτης εντοπίζει αυτόματα καλώδια MFP7E20 διαχωρισμού 1:2 και ενεργοποιεί μόνο 2 λωρίδες,μείωση της κατανάλωσης ενέργειας.
Ε: Είναι αυτή η μονάδα συμβατή με τις DPU BlueField-3;
Α: Όχι. Οι DPU του BlueField-3 δέχονται μόνο συσκευές QSFP112. Για το BlueField-3, χρησιμοποιήστε την παραλλαγή MMA1Z00-NS400 QSFP112.
Ε: Μπορώ να αναμιγνύω καλώδια ευθείας και διαίρεσης σε έναν πομπό δύο θύρων;
Α: Όχι. Και οι δύο ίνες σε έναν πομπό OSFP δύο θύρων πρέπει να είναι του ίδιου τύπου, είτε και τα δύο ευθεία καλώδια είτε και τα δύο καλώδια διαχωρισμού.
Ε: Τι είδους καλώδιο ινών απαιτείται;
Α: Χρησιμοποιήστε καλώδια διασταύρωσης τύπου Β που παρέχονται από την NVIDIA με συνδέσμους MPO‐12/APC MFP7E10 για 400G straight ή MFP7E20 για 200G splitter.
Ε: Ποια είναι η μέγιστη εμβέλεια αυτού του δέκτη;
Α: 50m πάνω από την OM4 πολυμέθοδο ινών (με δύο συνδέσεις πίνακα ελαστικών) ή 30m πάνω από την OM3.
Ε: Μπορεί η ενότητα αυτή να χρησιμοποιηθεί σε διακόπτες Ethernet;
Α: Οι πομποί OSFP με μία θύρα όπως ο MMA4Z00-NS400 δεν προορίζονται για χρήση σε διακόπτες.Δίδυμοι δέκτες παραλαβής OSFP χρησιμοποιούνται σε διακόπτες Quantum‐2 και Spectrum‐4.
Προφυλάξεις χειρισμού
Προειδοποίηση για την ασφάλεια με λέιζερ: Η έκθεση σε φως λέιζερ μπορεί να προκαλέσει βλάβη στα μάτια.
- Κρατήστε τα καπάκια σκόνης στον οπτικό σύνδεσμο κάθε φορά που ένα καλώδιο ινών δεν είναι συνδεδεμένο
- Πάντοτε να καθαρίζετε τόσο το δοχείο του δέκτη όσο και τον συνδετήρα καλωδίου πριν από την τοποθέτηση. Το 80% των προβλημάτων σύνδεσης σχετίζονται με βρώμικες οπτικές συνδέσεις.
- Να τηρούνται οι τυποποιημένες προφυλάξεις ESD κατά την εγκατάσταση και τον χειρισμό
- Μην εφαρμόζετε υγρά στον οπτικό συνδετήρα· χρησιμοποιήστε εγκεκριμένα εργαλεία και μεθόδους καθαρισμού
- Χρησιμοποιείστε μόνο καλώδια οπτικών ινών που παρέχονται από την NVIDIA ή τα οποία είναι εγκεκριμένα (σειρά MFP7E10/MFP7E20)
- Βεβαιωθείτε ότι η μονάδα είναι πλήρως εισαχθείσα και κλειδωμένη για την πρόληψη θερμικών και συνδεσιμότητας ζητημάτων
Μητρώο συμβατότητας
| Τύπος συσκευής | Υποστηριζόμενες πλατφόρμες |
|---|---|
| Διακόπτες InfiniBand | NVIDIA Quantum‐2 (με πομπό OSFP δύο θύρων) |
| Διακόπτες Ethernet | NVIDIA Spectrum‐4 (με πομπό OSFP δύο θύρων) |
| Διορθωτές | ConnectX‐7 / OSFP (αυτή η ενότητα) |
| ΔΕΠ | Δεν είναι συμβατό με το BlueField-3 (χρησιμοποιήστε την παραλλαγή QSFP112) |
| Συνιστώμενα καλώδια | MFP7E10 (ευθεία) και MFP7E20 (διαχωριστική) |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι ο προσαρμογός σας υποστηρίζει το OSFP (ConnectX‐7/OSFP)
- Ελέγξτε την απαιτούμενη ταχύτητα: 400G (ευθεία καλώδια) ή 200G (καλώδια διαχωρισμού)
- Επιλέξτε το κατάλληλο καλώδιο ινών: MFP7E10 (καθαρό) ή MFP7E20 (διαχωριστικό)
- Βεβαιωθείτε ότι το εργοστάσιο ινών είναι multimode OM3 ή OM4 με συνδέσεις MPO‐12/APC
- Βεβαιωθείτε ότι η πλευρά του διακόπτη χρησιμοποιεί συμβατά OSFP πομπό OSFP
- Ελέγξτε τον προϋπολογισμό ισχύος και την ψύξη για τη μονάδα OSFP
Συγγενικά προϊόντα
- MMA4Z00-NS ∆ύο θύρες OSFP 800G 2*400G SR4 δέκτη (πλευρά του διακόπτη)
- MMA1Z00-NS400 400G QSFP112 SR4 (συμβατό με το BlueField-3)
- MFP7E10-Nxxx 4 κανάλια ευθεία καλώδια διασταυρούμενης ινώδους ίνωσης
- MFP7E20-Nxxx
- Κάρτες προσαρμογής ConnectX‐7 / OSFP
