800G OSFP SR8 Πηρακτήρας για Κβαντική-2 & Φασματικό-4 Switches MMA4Z00-NS 50m
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | Οπτικός πομποδέκτης mma4z00-NS Mellanox |
| Έγγραφο: | MMA4Z00-NS.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Διαθεσιμότητα: | Στοκ |
|---|---|---|---|
| Τεχνολογία: | Infiniband και Ethernet | Μέγιστη ταχύτητα: | 800GB/s |
| Μήκος: | 50 εκ | Εύρος Θερμοκρασίας: | 0°C έως +70°C |
| Επισημαίνω: | 800g Πομποδέκτης Osfp Sr8,Πηγαίνοντας και παίζοντας.,Δοκιμαστικός υπολογιστής |
||
Περιγραφή προϊόντων
NVIDIA MMA4Z00-NS 800G OSFP Δίδυμη θύρα SR8 πολυμέτρος δέκτη
2×400Gb/s 8-κανάλι 100G-PAM4 οπτική μονάδα για Quantum-2 & Spectrum-4 Switches
Επισκόπηση του προϊόντος
ΗNVIDIA MMA4Z00-NSείναι ένας παράλληλος πολυσυστηριακός πομπός 800Gb/s OSFP SR8 με διπλές θύρες, ο οποίος ενσωματώνει δύο ανεξάρτητους κινητήρες πομπός 400Gb/s σε έναν μόνο παράγοντα μορφής OSFP.Χρησιμοποιεί δύο οπτικές συνδέσεις MPO‐12/APC 4 καναλιώνΤο νέο αυτό σχεδιασμό επιτρέπει 64 θύρες 400Gb/s σε έναν 32-κλουβί Quantum-2 switch, παρέχοντας πρωτοφανή πυκνότητα μεταγωγής.Το firmware του δέκτη υποστήριξε αυτόματα τόσο τα πρωτόκολλα InfiniBand NDR όσο και τα πρωτόκολλα 400GbE με βάση τον διακόπτη υποδοχής. Διατίθεται σε παραλλαγές πτερυγίου (αεροψυγμένα διακόπτες) και επίπεδης επιφάνειας (DGX H100 / υγρόψυγμένο).
Βασικά χαρακτηριστικά
- Ταχύτητα δεδομένων:800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 λωρίδες
- Υποστήριξη πρωτοκόλλου:Εναλλακτικά συστήματα που χρησιμοποιούνται για την παρακολούθηση των επιβατών
- Οπτική διεπαφή:Δύο συνδέσεις MPO‐12/APC (4-ch η καθεμία)
- μήκος κύματος:850nm VCSEL
- Περιοχή:50 μέτρα OM4 / 30 μέτρα OM3
- Κατανάλωση ενέργειας:17W μέγιστο (15W τυπικό) / 2W χαμηλής ισχύος
- Με θερμό πλέγμα:Ουσιαστικά, η μέθοδος OSFP είναι σύμφωνη με το MSA.
- Διοίκηση:Συμμόρφωση με CMIS 4.0, διεπαφή I2C
- Ψηφιακή διάγνωση:ΔΔΜ για θερμοκρασία, τάση, κλίση, ισχύ Tx/Rx
- Συμμόρφωση:RoHS, τάξη 1M ασφάλειας λέιζερ
Τεχνολογία & Σχεδιασμός
Το MMA4Z00-NS είναι μια βασική καινοτομία της NVIDIA που επιτρέπει δύο ανεξάρτητους κινητήρες δέκτη 400G μέσα σε ένα μόνο κέλυφος OSFP.Αυτό επιτυγχάνεται μέσω μιας κατοχυρωμένης με δίπλωμα ευρεσιτεχνίας κατακόρυφης διάταξης συνδέσμων που χωρίζει δύο οπτικούς συνδέσμους MPO‐12/APC στο OSFP form factorΚάθε κινητήρας υποστηρίζει 4 λωρίδες διαμόρφωσης 100G-PAM4 χρησιμοποιώντας την τεχνολογία VCSEL 850nm.ενώ η επίπεδη παραλλαγή είναι σχεδιασμένη για συστήματα DGX H100 Cedar‐7 και περιβάλλοντα ψύξης με υγρόΟ δέκτης υποστηρίζει προσαρμοστική εξίσωση Tx, προγραμματισμένο εύρος εξόδου Rx και ολοκληρωμένη ψηφιακή διάγνωση με γεννήτρια / ελεγκτή PRBS και λειτουργίες loopback.
Τυπικές Εγκαταστάσεις
- Εναλλακτικός διακόπτης (800G):Συνδέστε δύο διακόπτες Quantum‐2 ή Spectrum‐4 με ταχύτητα 800Gb/s χρησιμοποιώντας δύο ευθεία καλώδια MFP7E10.
- Δύο προσαρμογείς 400G για διακόπτες:Σύνδεση με δύο προσαρμογείς ConnectX‐7/OSFP ή BlueField‐3/QSPP112 σε 400G ο καθένας χρησιμοποιώντας ευθεία καλώδια.

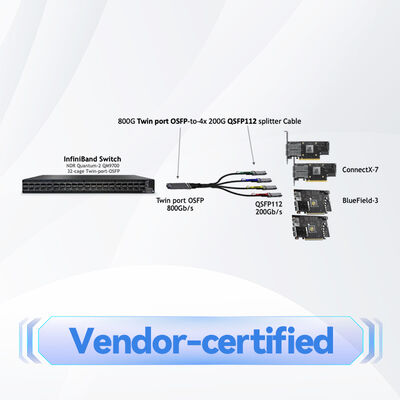

- Εναλλακτικοί προσαρμογείς 200G:Χρησιμοποιήστε καλώδια διαχωρισμού MFP7E20 1:2 για σύνδεση με τέσσερις προσαρμογείς 200G, με αυτόματη μείωση ισχύος στους δέκτες 400G.
- Ενσωμάτωση DGX H100:Η επίπεδη παραλλαγή συνδέει τα συστήματα Cedar‐7 GPU με διακόπτες Quantum‐2 ή Spectrum‐4.
- Εναλλακτικός διακόπτης (2 × 400G):Διαδρομή δύο ίνες σε διαφορετικούς διακόπτες για διπλές συνδέσεις 400G.
Συμφωνία
Διακόπτες:NVIDIA Quantum‐2 (InfiniBand NDR), Spectrum‐4 (Ethernet 400G) - και οι δύο απαιτούν φτερωτά OSFP για λειτουργία με ψύξη αέρα.
Προσαρμοστήρες / DPU:Οι δέκτες OSFP με μία θύρα (MMA4Z00-NS400) δεν προορίζονται για χρήση σε διακόπτες.
Συνιστώμενα καλώδια ινών:Το MFP7E10 (καθαρό, 4-ch έως 4-ch) και το MFP7E20 (1:2 splitter, 4-ch έως 2×2-ch) - και τα δύο διασταυρώματα τύπου Β με MPO‐12/APC.
Κριτικός κανόνας:Και οι δύο ίνες σε έναν δέκτη δύο θύρων πρέπει να είναι του ίδιου τύπου (και οι δύο ευθείες ή και οι δύο διαχωριστές) - δεν μπορούν να αναμειγνύονται.
Πρωτόκολλο:Αυτόματη ανίχνευση InfiniBand NDR ή 400GbE με βάση το πρωτόκολλο μεταγωγής.
Προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Τύπος προϊόντος | 800G Δίδυμη θύρα OSFP SR8 πολυμέτρος δέκτη |
| Φόρμα | OSFP (μεταλλαγές πτερυγίου ή επίπεδης κορυφής) |
| Ποσοστό δεδομένων | 800Gb/s (2× 400Gb/s) - 8× 100G‐PAM4 |
| Οπτικές συνδέσεις | Δύο MPO‐12/APC (καθένα 4 κανάλια) |
| Ενεργές ίνες ανά λιμάνι | 8 (4 TX + 4 RX) ανά συνδετήρα MPO |
| Διάστημα κύματος | 850nm VCSEL |
| Περιοχή (OM4) | Μέχρι 50 m (με 2 συσσωρευτικά πάνελ) |
| Πεδίο εφαρμογής (OM3) | Μέχρι 30 m (με 2 συσσωρευτικά πάνελ) |
| Πρόσθετη τάση | 3.3V (3.135V - 3.465V) |
| Μέγιστη ισχύς (ενεργή) | 17W μέγιστο (15W τυπικό) |
| Κατάσταση χαμηλής ισχύος | 2W μέγιστο |
| Θέρμανση λειτουργικού χώρου | 0 °C έως 70 °C |
| Θέρμανση αποθήκευσης | -40 °C έως 85 °C |
| Διασύνδεση διαχείρισης | Δοκιμαστική μονάδα |
| Ψηφιακή διάγνωση | Θερμοκρασία, Vcc, παρεκκλίσεις, ισχύς Tx/Rx ανά λωρίδα |
| Ασφάλεια με λέιζερ | Τάξη 1M (IEC 60825‐1, CDRH 21 CFR 1040) |
| Αριθμός μοντέλου | MMA4Z00-NS |
Η παραλλαγή με πτερύγια είναι για διακόπτες Quantum-2 / Spectrum-4 με ψύξη αέρα.
Οδηγός επιλογής
| Αριθμός παραγγελίας | Περιγραφή | Φόρμα | Πάνω |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2 × 400G, πολυτρόπος, MPO‐12/APC, 850nm, 50m | Επικαιροποιημένο | Πλεονεκτήματα |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2×400G, πολυμέτρος, MPO‐12/APC, 850nm, 50m | Επικαιροποιημένο | Καθαρό |
| MMA4Z00-NS400 | 400G OSFP SR4, μονή θύρα (για προσαρμογείς ConnectX‐7/OSFP) | Επικαιροποιημένο | Καθαρό |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (για το ConnectX‐7/QSFP112 & BlueField‐3) | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | - Δεν ξέρω. |
Το MMA4Z00-NS (φινάρισμα) απαιτείται για τους διακόπτες με ψύξη αέρα Quantum‐2 και Spectrum‐4.
Πλεονεκτήματα
- Ακαταμάχητη πυκνότητα:64 θύρες 400Gb/s σε ένα 32-κλουβί Quantum-2 switch - 2 φορές πυκνότητα σε σύγκριση με τα συμβατικά σχέδια.
- Ευέλικτη ανάπτυξη:Υποστηρίζει διακόπτη σε διακόπτη (800G), διακόπτη σε προσαρμογέα (2×400G) και διακόπτη σε προσαρμογείς 4 (4×200G) με καλώδια διαίρεσης.
- Αγνώστης του πρωτοκόλλου:Αυτόματη ανίχνευση InfiniBand ή Ethernet, απλούστευση αποθέματος και εφοδιαστικής.
- Απόδοση ενέργειας:2W χαμηλής ισχύος κατάσταση ύπνου και αυτόματη μείωση ισχύος 200G στην πλευρά του δέκτη.
- Πολυδιάστατη καλωδίωση:Υποστηρίζει ευθεία ή διαχωριστικά καλώδια με ανεξάρτητες επιλογές μήκους (και τα δύο καλώδια πρέπει να είναι του ίδιου τύπου).
- Αποδεδειγμένη αξιοπιστία:Η επικύρωση συστήματος NVIDIA από άκρο σε άκρο εγγυάται βέλτιστες επιδόσεις.
Υπηρεσία & Υποστήριξη
Ως εξουσιοδοτημένος συνεργάτης της NVIDIA, η Starsurge Group του Χονγκ Κονγκ παρέχει:
- Τεχνική συμβουλευτική πριν από την πώληση για το σχεδιασμό οπτικών διασυνδέσεων 800G/400G.
- Παγκόσμια εφοδιαστική με παρακολούθηση σε πραγματικό χρόνο και υποστήριξη τελωνειακής εκκαθάρισης.
- Η τυποποιημένη εγγύηση υλικού της NVIDIA.
- Ενημέρωση σχετικά με το λογισμικό/συμβατότητα για τις πλατφόρμες Quantum‐2 και Spectrum‐4.
- Πολυγλωσσική υποστήριξη (Αγγλικά, Μανδαρίνια, Καντονέζικα) μέσω ηλεκτρονικού ταχυδρομείου ή τηλεφώνου.
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ των παραλλαγών με πτερύγια και των παραλλαγών με επίπεδη κορυφή;
Α: Το φινάλε (MMA4Z00-NS) είναι για διακόπτες Quantum-2 και Spectrum-4 με ψύξη αέρα με μειωμένη ροή αέρα.
Ε: Μπορώ να χρησιμοποιήσω καλώδια ευθείας και διαίρεσης μαζί στον ίδιο πομπό;
Α: Όχι. Και οι δύο θύρες ινών σε έναν δέκτη OSFP δύο θύρων πρέπει να χρησιμοποιούν τον ίδιο τύπο καλωδίου - είτε και οι δύο ευθείες (MFP7E10) ή και οι δύο διαχωριστές (MFP7E20).
Ε: Ποια είναι η μέγιστη εμβέλεια αυτού του δέκτη;
Α: 50m πάνω από την OM4 πολυμέθοδο ινών (με δύο συνδέσεις πίνακα ελαστικών) ή 30m πάνω από την OM3.
Ε: Μπορεί η ενότητα αυτή να χρησιμοποιηθεί σε προσαρμογείς ConnectX‐7;
Α: Όχι. Αυτός είναι ένας πομπός μεταφοράς δύο θύρων. Για τους προσαρμογείς ConnectX‐7, χρησιμοποιήστε πομπός OSFP (MMA4Z00‐NS400) ή QSFP112 (MMA1Z00‐NS400).
Προφυλάξεις χειρισμού
Προειδοποίηση ασφάλειας λέιζερ:Χρησιμοποιήστε προστατευτικό εξοπλισμό προσώπου ενώ χειρίζεστε αυτό το προϊόν και κρατήστε το φως του λέιζερ μακριά από τα μάτια και το πρόσωπο.
- Κρατήστε κάλυκες σκόνης και στις δύο οπτικές συνδέσεις, όποτε τα καλώδια ινών δεν είναι συνδεδεμένα.
- Πάντοτε να καθαρίζετε τόσο τα δοχεία του δέκτη όσο και τις συνδέσεις καλωδίων πριν από την τοποθέτηση - το 80% των προβλημάτων σύνδεσης σχετίζονται με βρώμικες οπτικές συνδέσεις.
- Να τηρούνται οι τυπικές προφυλάξεις ESD κατά την εγκατάσταση και τον χειρισμό.
- Μην εφαρμόζετε υγρά στις οπτικές συνδέσεις· χρησιμοποιήστε εγκεκριμένα εργαλεία και μεθόδους καθαρισμού.
- Χρησιμοποιείστε μόνο καλώδια ινών που παρέχονται από την NVIDIA ή τα οποία είναι εγκεκριμένα (σειρά MFP7E10/MFP7E20).
- Και τα δύο καλώδια πρέπει να έχουν περίπου το ίδιο μήκος για να αποφεύγεται η ασυμφωνία της καθυστέρησης (4,5ns/m).
- Βεβαιωθείτε ότι η μονάδα έχει εισαχθεί πλήρως και έχει κλειδωθεί για να αποφευχθούν προβλήματα θερμότητας και συνδεσιμότητας.
Για την ομάδα Starsurge του Χονγκ Κονγκ
Η εταιρεία Starsurge Group Co., Limited του Χονγκ Κονγκείναι ένας τεχνολογικά προμηθευτής δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων.σημεία ασύρματης πρόσβασηςΟι έμπειρες πωλήσεις και τεχνικές ομάδες μας υποστηρίζουν διάφορες βιομηχανίες όπως η κυβέρνηση, η υγειονομική περίθαλψη, η κατασκευή, η εκπαίδευση, τα οικονομικά και οι επιχειρήσεις.Παρέχουμε προσαρμοσμένες λύσεις, παγκόσμια εφοδιαστική και πολυγλωσσική υποστήριξη - όλα αυτά βασίζονται σε μια δέσμευση του πελάτη για την αξιοπιστία, την απόδοση και την επεκτασιμότητα.
Βασικά Γεγονότα
| Αριθμός τμήματος: | MMA4Z00-NS |
| Σχήμα: | OSFP (πλεχτή κορυφή) |
| Ταχύτητα δεδομένων: | 800G (2×400G) |
| Συνδετήρες: | 2× MPO‐12/APC |
| Περιοχή: | 50 μέτρα OM4 / 30 μέτρα OM3 |
| μήκος κύματος: | 850nm VCSEL |
| Δύναμη: | 17W μέγιστο / 2W ύπνος |
| Εφαρμογή: | Κβαντικό-2, φάσμα-4 |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι ο διακόπτης σας υποστηρίζει OSFP δίδυμους δέκτες δέκτη (Quantum‐2 ή Spectrum‐4).
- Επιλέξτε τη σωστή παραλλαγή κορυφής: πτερυγμένη κορυφή για τους διακόπτες με ψύξη αέρα, επίπεδη κορυφή για τους διακόπτες DGX/με ψύξη υγρού.
- Επιλέξτε τύπο καλωδίου: ίσιο (MFP7E10) για 400G ανά θύρα ή διαχωριστικό (MFP7E20) για 200G ανά θύρα.
- Βεβαιωθείτε ότι και τα δύο καλώδια είναι του ίδιου τύπου (και τα δύο ευθεία ή και τα δύο διαχωριστικά).
- Βεβαιωθείτε ότι η μονάδα ινών είναι OM3 ή OM4 με συνδέσεις MPO‐12/APC.
- Ελέγξτε τις απαιτήσεις θερμοκρασίας περιβάλλοντος του διακόπτη (μέγιστος 35°C με όλους τους ανεμιστήρες, 30°C με βλάβη του ανεμιστήρα).
- Επιβεβαιώστε πρωτόκολλο: InfiniBand NDR ή 400GbE (αυτοανιχνεύεται).
