NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC 100GbE ενεργό οπτικό καλώδιο
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFA1A00-C015 |
| Έγγραφο: | MFA1A00-xxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Διαθεσιμότητα: | Στοκ | Εγγύηση: | 1 Έτος |
|---|---|---|---|
| Κατάσταση: | ΝΕΟ ΚΑΙ ΠΡΩΤΟΤΥΠΟ | Χρόνος ανοχής: | Σύμφωνα με το απόθεμα |
| Τεχνολογία: | Ethernet | Μέγιστη ταχύτητα: | 100GBE |
| Μήκος: | 15μ | Τύπος σύνδεσης: | QSFP28 |
| Επισημαίνω: | Ενεργό οπτικό καλώδιο NVIDIA QSFP28,Οπτικό καλώδιο MMF 100GbE,NVIDIA 100G AOC με εγγύηση |
||
Περιγραφή προϊόντων

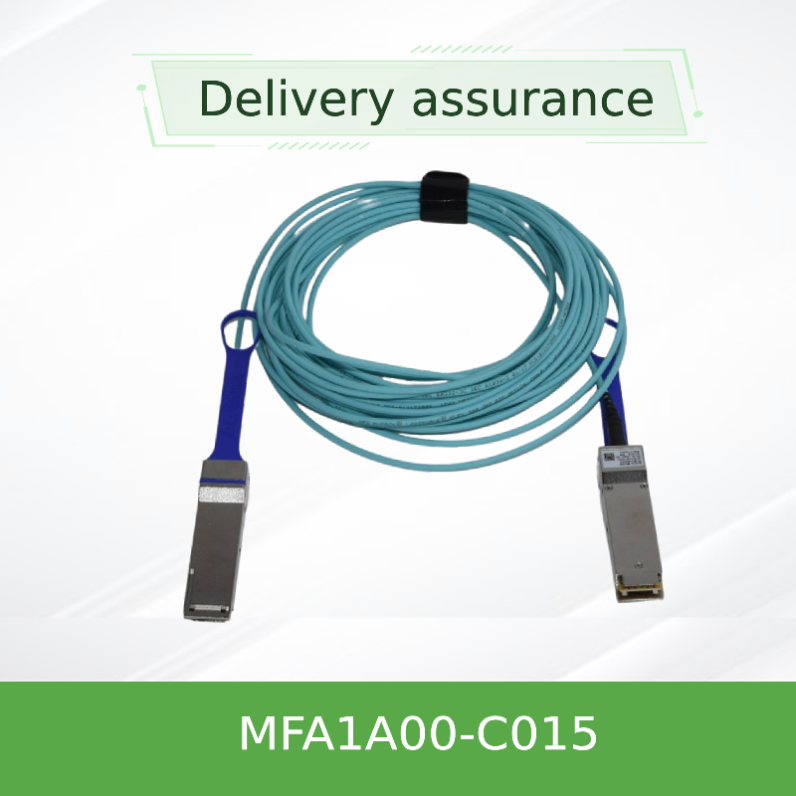

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
Καλώδιο οπτικής ίνας QSFP28 υψηλής απόδοσης 100Gb/s, σχεδιασμένο για συνδέσεις μικρής έως μεσαίας εμβέλειας σε κέντρα δεδομένων, υποστηρίζοντας συστήματα 100 Gigabit Ethernet και InfiniBand EDR.
Επισκόπηση προϊόντος
Το NVIDIA MFA1A00-C015 είναι ένα ενεργό καλώδιο οπτικής ίνας QSFP28 βασισμένο σε VCSEL που παρέχει συνολικό εύρος ζώνης 100Gb/s μέσω πολυτροπικής οπτικής ίνας. Ενσωματώνει τέσσερις ανεξάρτητους οπτικούς πομποδέκτες ανά άκρο, καθένας από τους οποίους λειτουργεί με έως και 25,78Gb/s με διαμόρφωση NRZ. Πλήρως συμβατό με τα πρότυπα SFF-8665 και SFF-8636, αυτό το καλώδιο υποστηρίζει εγκατάσταση εν λειτουργία (hot-pluggable) και διαχείριση I²C με τυπική κατανάλωση ενέργειας μόλις 2,2W ανά άκρο.
Βασικά χαρακτηριστικά
- Ρυθμός δεδομένων: Έως 100Gb/s (4× 25,78Gb/s NRZ)
- Υποστήριξη πρωτοκόλλου: 100GbE, InfiniBand EDR
- Εμβέλεια: Έως 100m μέσω πολυτροπικής οπτικής ίνας
- Χαμηλή κατανάλωση: 2,2W τυπικά ανά άκρο (με επαναχρονισμό)
- Μορφή QSFP28 εν λειτουργία (hot-pluggable), συμβατό με SFF-8665
- Διεπαφή I²C SFF-8636 με ψηφιακή παρακολούθηση διαγνωστικών
- Προγραμματιζόμενο πλάτος εξόδου Rx & προ-έμφαση, εξισωτής εισόδου Tx
- Συμβατό με RoHS, ασφάλεια λέιζερ Κλάσης 1
Τεχνολογία & Σχεδιασμός
Το MFA1A00-C015 χρησιμοποιεί τεχνολογία VCSEL σε μήκος κύματος 850nm σε συνδυασμό με πολυτροπική οπτική ίνα υψηλής ταχύτητας. Κάθε κανάλι διαθέτει ανεξάρτητο επαναχρονισμό τόσο για τα μονοπάτια μετάδοσης όσο και για τα μονοπάτια λήψης, επιτρέποντας ανώτερη ακεραιότητα σήματος. Το καλώδιο ενσωματώνει ψηφιακή παρακολούθηση διαγνωστικών για παρακολούθηση σε πραγματικό χρόνο της οπτικής ισχύος, της θερμοκρασίας, της τάσης και του ρεύματος πόλωσης. Η προγραμματιζόμενη εξίσωση Tx και το πλάτος εξόδου/προ-έμφαση Rx επιτρέπουν τη λεπτομερή ρύθμιση για διάφορες συνθήκες της μητρικής πλακέτας. Το περίβλημα LSZH διασφαλίζει την ασφάλεια σε περιβάλλοντα κέντρων δεδομένων.
Τυπικές Εφαρμογές
- Κέντρα δεδομένων 100GbE: Σύνδεση μεταγωγέων top-of-rack με διακομιστές και συστήματα αποθήκευσης
- Δίκτυα InfiniBand EDR: Συμπλέγματα υπολογιστών υψηλής απόδοσης που απαιτούν διασυνδέσεις χαμηλής καθυστέρησης
- Πάροχοι υπηρεσιών cloud: Οικονομικά αποδοτική συνδεσιμότητα 100G για δημόσια και ιδιωτικά cloud
- Συμπλέγματα εκπαίδευσης AI/ML: Συνδέσεις υψηλού εύρους ζώνης, χαμηλής καθυστέρησης για συστήματα βασισμένα σε GPU
- Δίκτυα εταιρικών πανεπιστημιουπόλεων: Συνδέσεις συγκέντρωσης μεταξύ μεταγωγέων διανομής και πυρήνα
Συμβατότητα
Μεταγωγείς: Σειρές NVIDIA Spectrum, σειρές NVIDIA Quantum και άλλοι μεταγωγείς εξοπλισμένοι με QSFP28 που υποστηρίζουν 100GbE ή InfiniBand EDR.
Προσαρμογείς / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 με θύρες QSFP28.
Πρωτόκολλα: 100GbE (IEEE 802.3bm) και InfiniBand EDR.
Η συμβατότητα εξαρτάται από το σύστημα. Ανατρέξτε στην αναφορά πιστοποίησης προϊόντος σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις.
Προδιαγραφές
| Παράμετρος | Τιμή |
|---|---|
| Τύπος προϊόντος | Ενεργό καλώδιο οπτικής ίνας (AOC), QSFP28 |
| Ρυθμός δεδομένων | 100Gb/s (4× 25,78Gb/s NRZ) |
| Τύπος οπτικής ίνας | Πολυτροπική (MMF) |
| Μήκος κύματος | 850nm VCSEL |
| Εμβέλεια (OM3/OM4) | Έως 100m |
| Τάση τροφοδοσίας | 3,3V (3,135V - 3,465V) |
| Κατανάλωση ισχύος (ανά άκρο, χωρίς επαναχρονισμό) | 1,5W τυπικά / 1,8W μέγιστο |
| Κατανάλωση ισχύος (ανά άκρο, με επαναχρονισμό) | 2,2W τυπικά / 2,5W μέγιστο |
| Θερμοκρασία λειτουργίας περιβλήματος | 0 °C έως 70 °C |
| Θερμοκρασία αποθήκευσης | -40 °C έως 85 °C |
| Σχετική υγρασία (λειτουργία) | 5% - 85% |
| Τύπος συνδετήρα | QSFP28 (συμβατό με SFF-8665) |
| Διεπαφή διαχείρισης | I²C (SFF-8636) με DDM |
| Ψηφιακές διαγνωστικές (DDM) | Ισχύς Tx/Rx, θερμοκρασία, τάση, ρεύμα πόλωσης |
| Ρυθμός σφαλμάτων bit (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Κανονισμοί | CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, λέιζερ Κλάσης 1 |
| Μήκος (C015) | 15 μέτρα |
Η κατανάλωση ενέργειας ποικίλλει ανάλογα με τη διαμόρφωση επαναχρονισμού. Για χαμηλότερους ρυθμούς bit (χωρίς επαναχρονισμό), η κατανάλωση ενέργειας μειώνεται.
Οδηγός επιλογής
| Αριθμός παραγγελίας | Περιγραφή | Μήκος | Πρωτόκολλο |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
Για παραλλαγές InfiniBand EDR, χρησιμοποιήστε τη σειρά MFA1A00-Exxx. Για 100GbE, χρησιμοποιήστε τη σειρά MFA1A00-Cxxx. Άλλα μήκη διαθέσιμα κατόπιν αιτήματος.
Πλεονεκτήματα
- Εκτεταμένη εμβέλεια: Σημαντικά μεγαλύτερη από τα παθητικά χάλκινα DAC, έως 100m
- Χαμηλή κατανάλωση ενέργειας: 2,2W ανά άκρο μειώνει τον συνολικό προϋπολογισμό ενέργειας του κέντρου δεδομένων
- Ευέλικτη υποστήριξη ρυθμού: Ο επιλέξιμος επαναχρονισμός υποστηρίζει τόσο 25G όσο και χαμηλότερους ρυθμούς bit
- Ισχυρή ακεραιότητα σήματος: Ο προγραμματιζόμενος εξισωτής και ο επαναχρονισμός διασφαλίζουν αξιόπιστη απόδοση σύνδεσης
- Εύκολη ανάπτυξη: Μορφή QSFP28 εν λειτουργία (hot-pluggable) με μηχανισμό ασφάλισης push-pull
- Ψηφιακές διαγνωστικές: Παρακολούθηση κατάστασης και απόδοσης σύνδεσης σε πραγματικό χρόνο
Συχνές ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ AOC και DAC;
Α: Ένα AOC (Active Optical Cable) χρησιμοποιεί οπτική ίνα με ενσωματωμένους πομποδέκτες για να επιτύχει μεγαλύτερη εμβέλεια (έως 100m) από τα παθητικά χάλκινα DAC (συνήθως ≤5m), ενώ προσφέρει χαμηλότερο βάρος και καλύτερη ανοσία σε EMI.
Ε: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο με μεταγωγείς InfiniBand EDR;
Α: Ναι, η σειρά MFA1A00 υποστηρίζει τόσο InfiniBand EDR (σειρά E) όσο και 100GbE (σειρά C). Για EDR, χρησιμοποιήστε τις παραλλαγές MFA1A00-EXXX.
Ε: Ποια είναι η διαφορά μεταξύ της σειράς C και της σειράς E;
Α: Η σειρά C είναι βελτιστοποιημένη για εφαρμογές 100GbE, ενώ η σειρά E είναι βελτιστοποιημένη για InfiniBand EDR. Και οι δύο χρησιμοποιούν το ίδιο φυσικό υλικό, αλλά ενδέχεται να έχουν διαφορετικές διαμορφώσεις firmware.
Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης αυτού του καλωδίου;
Α: Η ελάχιστη ακτίνα κάμψης είναι 30 mm.
Ε: Είναι το καλώδιο εν λειτουργία (hot-pluggable);
Α: Ναι, είναι πλήρως εν λειτουργία και υποστηρίζει εισαγωγή/αφαίρεση εν ζωή χωρίς απενεργοποίηση του συστήματος υποδοχής.
Ε: Ποια είναι η κατανάλωση ενέργειας χωρίς επαναχρονισμό;
Α: Χωρίς επαναχρονισμό, η κατανάλωση ενέργειας είναι 1,5W τυπικά ανά άκρο, καθιστώντας το ιδανικό για εφαρμογές χαμηλότερης ταχύτητας ή ευαίσθητες στην ενέργεια.
Προφυλάξεις χειρισμού
- Διατηρήστε τα προστατευτικά καλύμματα σκόνης στους συνδετήρες μέχρι την εγκατάσταση για να αποφύγετε τη μόλυνση
- Χρησιμοποιήστε εγκεκριμένα καθαριστικά συνδετήρων οπτικών ινών πριν τη σύνδεση για να διασφαλίσετε χαμηλή απώλεια εισαγωγής
- Αποφύγετε την κάμψη του καλωδίου πιο σφιχτά από την ελάχιστη ακτίνα κάμψης των 30 mm
- Τηρήστε τις τυπικές προφυλάξεις ESD κατά την εγκατάσταση και τον χειρισμό
- Μην τραβάτε τους συνδετήρες. χρησιμοποιήστε την ετικέτα έλξης ή τον μηχανισμό ασφάλισης για εισαγωγή/αφαίρεση
Σχετικά με την Hong Kong Starsurge Group
Η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος δικτυακού υλικού, υπηρεσιών πληροφορικής και λύσεων ολοκλήρωσης συστημάτων με γνώμονα την τεχνολογία. Από το 2008, εξυπηρετούμε πελάτες παγκοσμίως με εξοπλισμό δικτύωσης, συμπεριλαμβανομένων μεταγωγέων, NIC, ασύρματων σημείων πρόσβασης, ελεγκτών, καλωδίων και οπτικών μονάδων. Οι έμπειρες ομάδες πωλήσεων και τεχνικής υποστήριξης εξυπηρετούν διάφορους κλάδους, όπως δημόσιο τομέα, υγειονομική περίθαλψη, βιομηχανία, εκπαίδευση, χρηματοοικονομικά και επιχειρήσεις. Παρέχουμε προσαρμοσμένες λύσεις, παγκόσμια εφοδιαστική αλυσίδα και πολύγλωσση υποστήριξη - όλα βασισμένα σε μια δέσμευση πρώτα στον πελάτη για αξιοπιστία, απόδοση και επεκτασιμότητα.
Βασικά στοιχεία
| Αριθμός εξαρτήματος | MFA1A00-C015 |
| Μορφή | QSFP28 (SFF-8665) |
| Ρυθμός δεδομένων | 100Gb/s (4×25G NRZ) |
| Μήκος | 15 m |
| Πρωτόκολλο | 100GbE |
| Ισχύς (με επαναχρονισμό) | 2,2W τυπικά / άκρο |
| Εμβέλεια | Έως 100m |
| Περίβλημα | LSZH, Aqua |
Πίνακας συμβατότητας
| Τύπος συσκευής | Υποστηριζόμενες πλατφόρμες |
|---|---|
| Μεταγωγείς Ethernet | Σειρές NVIDIA Spectrum SN2000/SN3000/SN4000, μεταγωγείς 100G τρίτων κατασκευαστών |
| Μεταγωγείς InfiniBand | Σειρές NVIDIA Quantum, SB7800, SB7900 (με παραλλαγές E-series) |
| Προσαρμογείς / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Τρίτοι κατασκευαστές | Μεταγωγείς εξοπλισμένοι με QSFP28 που υποστηρίζουν 100G (επαληθεύστε τη συμμόρφωση) |
Λίστα ελέγχου αγοραστή
- Επιβεβαιώστε ότι η θύρα του μεταγωγέα/προσαρμογέα σας υποστηρίζει QSFP28 και 100G NRZ
- Επαληθεύστε το απαιτούμενο μήκος καλωδίου (C015 = 15m)
- Βεβαιωθείτε ότι το σύστημά σας υποστηρίζει το απαιτούμενο πρωτόκολλο (100GbE ή InfiniBand EDR)
- Προσδιορίστε εάν απαιτείται επαναχρονισμός για την εφαρμογή σας (ενεργοποιημένος από προεπιλογή για 100G)
- Ελέγξτε τον προϋπολογισμό ισχύος και την ψύξη για τη μονάδα QSFP28
- Ελέγξτε την αναφορά πιστοποίησης σε επίπεδο συστήματος για επικυρωμένες διαμορφώσεις
