NVIDIA MFP7E20-N010 10m Passive Fiber Splitter Cable. MPO-12/APC σε 2xMPO-12/APC για 400G/800G InfiniBand
Λεπτομέρειες:
| Μάρκα: | Mellanox |
| Αριθμό μοντέλου: | MFP7E20-N010 |
| Έγγραφο: | MFP7E20-Nxxx.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Εξωτερικό κουτί |
| Χρόνος παράδοσης: | Βασισμένο στο αποθεματικό |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | Προμήθεια ανά έργο/παρτίδα |
|
Λεπτομερής ενημέρωση |
|||
| Μοντέλο ΑΡΙΘ.: | MFP7E20-N010 | Σχήμα υλικού: | Στρογγυλό Σύρμα |
|---|---|---|---|
| Επιτρεπόμενη αντοχή εφελκυσμού: | 1000N <10000n | Πιστοποίηση: | RoHS, CE, ISO9001, VDE, CCC |
| υλικό θήκης: | PVC | Μήκος: | 10μ |
| Ρυθμός δεδομένων: | 400GB/s | Προέλευση: | Ινδία / Ισραήλ / Κίνα |
| Επισημαίνω: | NVIDIA 10m καλώδιο διαίρεσης παθητικών ινών,MPO-12 APC 400G InfiniBand καλώδιο,NVIDIA MPO-12 με εγγύηση |
||
Περιγραφή προϊόντων

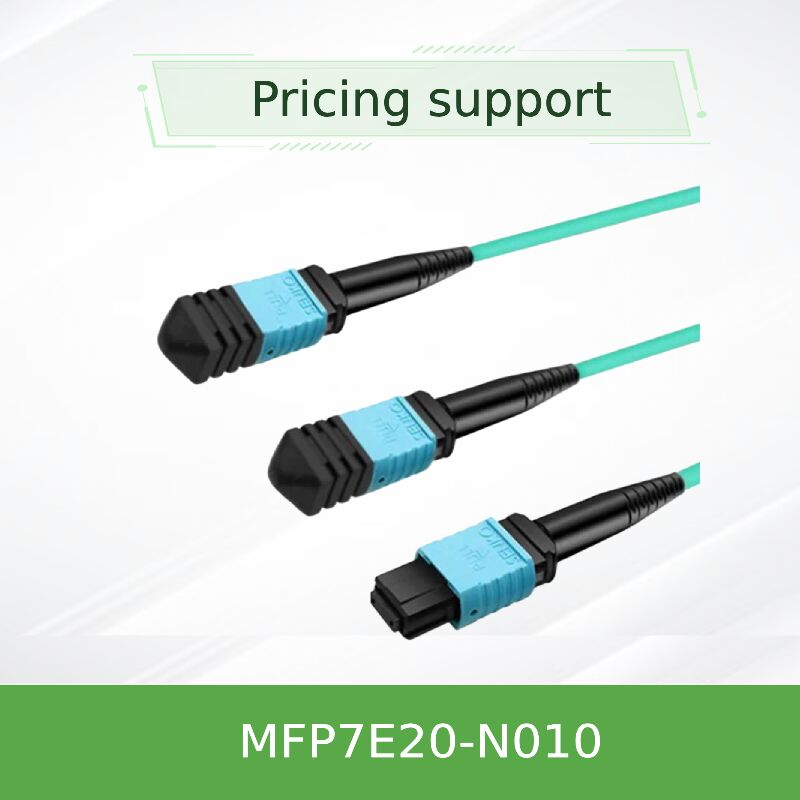

Καλώδιο Οπτικού Διαχωριστή NVIDIA MFP7E20-N010 10m
MPO-12/APC σε Διπλό MPO-12/APC | 8-ινών Πολυτροπικό για 400G/800G InfiniBand & Ethernet
Το NVIDIA MFP7E20-N010 είναι ένα καλώδιο παθητικού οπτικού διαχωριστή, σχεδιασμένο με ακρίβεια για περιβάλλοντα κέντρων δεδομένων υψηλής πυκνότητας 400Gb/s και 800Gb/s. Επιτρέπει απρόσκοπτη συνδεσιμότητα από πομποδέκτες OSFP διπλής θύρας σε διπλούς πομποδέκτες OSFP ή QSFP112 400Gb/s, υποστηρίζοντας εφαρμογές NDR InfiniBand και 400GbE με εμβέλεια 10 μέτρων.
Βασικά Γεγονότα με μια Ματιά
| Αριθμός Προϊόντος | MFP7E20-N010 |
| Μήκος Καλωδίου | 10 μέτρα (32,8 πόδια) |
| Τύπος Συνδετήρα | 1x MPO-12/APC (θηλυκό) σε 2x MPO-12/APC (θηλυκό) |
| Τύπος Οπτικής Ίνας | 8-ινών Πολυτροπικό 50/125μm (OM3 για ≤30m, OM4 για >30m) |
| Εφαρμογή | Διαχωρισμός διπλής θύρας OSFP (800G) σε διπλό 400G OSFP/QSFP112 |
| Ονομαστική Βαθμίδα Καλωδίου | LSZH (Χαμηλός Καπνός Μηδενικό Αλογόνο) / OFNR, Aqua |
Επισκόπηση Προϊόντος
Το NVIDIA MFP7E20-N010 ανήκει στην οικογένεια καλωδίων παθητικών οπτικών διαχωριστών της σειράς MFP7E20, ειδικά σχεδιασμένο για δίκτυα InfiniBand NDR και 400G Ethernet επόμενης γενιάς. Αυτό το καλώδιο 10 μέτρων διαθέτει διαμόρφωση διακλάδωσης 1:2, μετατρέποντας έναν συνδετήρα MPO-12/APC σε δύο συνδετήρες MPO-12/APC, επιτρέποντας στους πομποδέκτες OSFP διπλής θύρας (800Gb/s) να συνδεθούν σε δύο ξεχωριστούς πομποδέκτες 400Gb/s (OSFP ή QSFP112) σε προσαρμογείς ConnectX-7 ή BlueField-3 DPUs.
Χρησιμοποιώντας 8 ενεργές οπτικές ίνες (4 μετάδοσης, 4 λήψης) με καλωδίωση διασταύρωσης Τύπου-Β, το καλώδιο διασφαλίζει τη σωστή αντιστοίχιση καναλιών (Pin 1 → Pin 12) για βέλτιστη ακεραιότητα σήματος. Η γωνιακή επαφή (APC) στίλβωσης (γωνία 8 μοιρών) ελαχιστοποιεί την οπτική ανάκλαση, κρίσιμη για τα σχήματα διαμόρφωσης PAM4 υψηλής ταχύτητας που χρησιμοποιούνται στη μετάδοση 200G ανά κανάλι.
Βασικά Χαρακτηριστικά
- Σχεδιασμός Διαχωριστή 1:2: Μετατρέπει ένα OSFP διπλής θύρας (800G) σε δύο ανεξάρτητες συνδέσεις 400G.
- Συνδετήρες MPO-12/APC: Η γωνιακή στίλβωση (8°) μειώνει την ανάκλαση για ανώτερη ποιότητα σήματος σε οπτικές συνδέσεις υψηλής ταχύτητας.
- Καλωδίωση Διασταύρωσης Τύπου-Β: Διασφαλίζει τη σωστή ευθυγράμμιση καναλιών (Pin 1 έως Pin 12) ανά αντιστοίχιση οπτικού καναλιού πομποδέκτη.
- 8 Ενεργές Οπτικές Ίνες: 4 ίνες για μετάδοση, 4 για λήψη. 4 ανενεργές ίνες λειτουργούν ως στοιχεία αντοχής.
- Κατασκευή Υψηλής Αντοχής: Εύκαμπτο στρογγυλό περίβλημα LSZH με μηχανισμό push-pull για εύκολη εγκατάσταση και αποσύνδεση.
- Συμμόρφωση με Βιομηχανικά Πρότυπα: Συμμορφώνεται με τα πρότυπα IEC 61754-7, GR-1435 και Telcordia για αξιοπιστία.
- Ανεξάρτητο από Πρωτόκολλο: Υποστηρίζει πρωτόκολλα InfiniBand NDR/HDR, Ethernet 400GbE και NVLink.
Οπτική Τεχνολογία & Ακεραιότητα Σήματος
Το MFP7E20-N010 χρησιμοποιεί συνδετήρες MPO-12/APC με γωνιακή επιφάνεια 8 μοιρών. Αυτή η στίλβωση ακριβείας μειώνει σημαντικά την απώλεια οπτικής ανάκλασης (≥35 dB), αποτρέποντας την παραμόρφωση του σήματος που προκαλείται από το ανακλώμενο φως που εισέρχεται ξανά στην πηγή λέιζερ. Αυτό είναι ιδιαίτερα κρίσιμο για τη διαμόρφωση PAM4 που χρησιμοποιείται στη μετάδοση 200G ανά κανάλι, όπου η αναλογία σήματος προς θόρυβο είναι υψίστης σημασίας.
Το σχήμα διασταύρωσης Τύπου-Β διασφαλίζει ότι η ίνα μετάδοσης από το Κανάλι 1 στην πλευρά του διακόπτη ευθυγραμμίζεται με τον φωτοανιχνευτή λήψης στο Κανάλι 12 στην πλευρά του προσαρμογέα, διατηρώντας τη σωστή αντιστοίχιση οπτικού καναλιού σε όλη τη σύνδεση.
Απώλεια Εισαγωγής: ≤ 0.35 + 0.0004 x L (dB) όπου L = μήκος σε μέτρα, διασφαλίζοντας προβλέψιμη απόδοση στην απόσταση των 10μ.
Τυπικές Εγκαταστάσεις
- Συνδέσεις Φύλλου-Σπονδυλικής Στήλης: Σύνδεση διακοπτών NVIDIA Quantum-2 (με OSFP διπλής θύρας) με κόμβους υπολογιστών με προσαρμογείς ConnectX-7.
- Συστοιχίες Εκπαίδευσης AI: Σύνδεση θυρών διακόπτη 800G με διπλές διεπαφές διακομιστή GPU 400G.
- Συστήματα Αποθήκευσης: Διασύνδεση συστημάτων αποθήκευσης υψηλής απόδοσης με BlueField-3 DPUs.
- Κορυφή Ραφιού Κέντρου Δεδομένων: Διακλάδωση από διακόπτες πυρήνα υψηλής πυκνότητας σε πολλαπλούς διακόπτες ToR ή διακομιστές.
- Περιβάλλοντα Πολλαπλών Πρωτοκόλλων: Μικτά δίκτυα InfiniBand και Ethernet χρησιμοποιώντας συμβατούς πομποδέκτες.
Συμβατότητα & Ζεύξη Πομποδεκτών
Το MFP7E20-N010 έχει σχεδιαστεί για να λειτουργεί με το χαρτοφυλάκιο πομποδεκτών οπτικών υψηλής ταχύτητας της NVIDIA:
| Άκρο | Συμβατοί Πομποδέκτες | Εφαρμογή |
|---|---|---|
| Μονό Άκρο MPO-12/APC | MMA4Z00-NS (OSFP διπλής θύρας DR8) | Πλευρά διακόπτη (800G) |
| Διπλά Άκρα MPO-12/APC | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | Πλευρά προσαρμογέα (400G το καθένα) |
Σημείωση: Και οι δύο θύρες σε έναν πομποδέκτη OSFP διπλής θύρας πρέπει να χρησιμοποιούν τον ίδιο τύπο καλωδίου (είτε διαχωριστή είτε ευθύ. Η ανάμειξη δεν επιτρέπεται.
Πίνακας Συμβατότητας
| Πλατφόρμα | Συμβατότητα |
|---|---|
| Σειρά NVIDIA Quantum-2 QM9700/QM9790 | ✓ Ναι (με πομποδέκτες OSFP διπλής θύρας) |
| Προσαρμογείς NVIDIA ConnectX-7 | ✓ Ναι (με υποδοχές OSFP ή QSFP112) |
| BlueField-3 DPUs της NVIDIA | ✓ Ναι (με τους κατάλληλους πομποδέκτες) |
| Διακόπτες 400G τρίτων κατασκευαστών | ✓ Όταν χρησιμοποιούνται συμβατοί πομποδέκτες OSFP/QSFP112 400G |
Τεχνικές Προδιαγραφές
| Κατηγορία | Λεπτομέρεια |
|---|---|
| Αριθμός Μέρους | MFP7E20-N010 |
| Περιγραφή | Παθητικό καλώδιο οπτικής ίνας NVIDIA, MMF, MPO-12/APC σε 2x MPO-12/APC, 10m |
| Τύπος Συνδετήρα | MPO-12/APC θηλυκό (και τα δύο άκρα), πράσινο περίβλημα |
| Αριθμός Οπτικών Ινών | 8 ενεργές ίνες (4 Tx, 4 Rx) + 4 ανενεργά στοιχεία αντοχής |
| Τύπος Οπτικής Ίνας | Πολυτροπικό 50/125μm (OM3 για ≤30m, OM4 για >30m) |
| Μήκος Καλωδίου | 10 μέτρα (ανοχή: +0.1/-0m) |
| Διάμετρος Καλωδίου | 3.0 ± 0.2 mm |
| Ελάχιστη Ακτίνα Κάμψης | 30 mm (οπουδήποτε στο καλώδιο) |
| Υλικό Περιβλήματος | LSZH (Χαμηλός Καπνός Μηδενικό Αλογόνο), OFNR, Χρώμα Aqua |
| Απώλεια Εισαγωγής (IL) | ≤ 0.35 + 0.0004 x L dB (L=μήκος σε μέτρα) |
| Απώλεια Ανάκλασης (RL) | ≥ 35 dB |
| Τοπολογία Καλωδίωσης | Διασταυρωμένη (Τύπος Β) |
| Θερμοκρασία Λειτουργίας | 0°C έως 70°C |
| Θερμοκρασία Αποθήκευσης | -40°C έως 85°C |
| Υγρασία (Λειτουργίας) | 10% έως 85% RH (χωρίς συμπύκνωση) |
| Ρυθμιστική Συμμόρφωση | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| Κατηγορία Ασφάλειας Λέιζερ | Κατηγορία I (IEC 60825-1, 21 CFR 1040) |
| Συμμόρφωση EMC | CE, FCC Class A, ICES, RCM, VCCI |
Οδηγός Επιλογής: Επιλογές Μήκους Σειράς MFP7E20
| Αριθμός Μέρους | Μήκος | Τυπική Περίπτωση Χρήσης |
|---|---|---|
| MFP7E20-N003 | 3m | Συνδέσεις εντός του ίδιου ραφιού |
| MFP7E20-N005 | 5m | Συνδέσεις γειτονικών ραφιών |
| MFP7E20-N007 | 7m | Συνδέσεις εντός σειράς |
| MFP7E20-N010 | 10m | Διασταυρώσεις σειρών / άκρο σειράς |
| MFP7E20-N015 | 15m | Συνδέσεις διαδρόμου |
| MFP7E20-N020 | 20m | Πολλαπλά ράφια σε απόσταση |
| MFP7E20-N030 | 30m | Από άκρο σειράς σε ράφια διακομιστών |
| MFP7E20-N050 | 50m | Σε όλο το κέντρο δεδομένων (με OM4) |
Πλεονεκτήματα του MFP7E20-N010
- Βελτιστοποιημένη Εμβέλεια 10m: Ιδανικό για τυπικές αποστάσεις ραφιού-προς-ράφι σε σύγχρονα κέντρα δεδομένων.
- Επικυρωμένη Απόδοση NVIDIA: Εργοστασιακά ελεγμένο για να διασφαλίζει αξιοπιστία εκτός συσκευασίας και συμμόρφωση με τις προδιαγραφές InfiniBand NDR.
- Σχεδιασμός Εξοικονόμησης Χώρου: Ευέλικτο στρογγυλό περίβλημα 3mm με γλωττίδες push-pull απλοποιεί τη διαχείριση καλωδίων και την εγκατάσταση.
- Έτοιμο για το Μέλλον: Υποστηρίζει διαμόρφωση PAM4 200G ανά ίνα, έτοιμο για αναπτύξεις 1.6T επόμενης γενιάς.
- Συμμόρφωση Ασφάλειας: Το περίβλημα LSZH μειώνει τις τοξικές εκπομπές σε περίπτωση πυρκαγιάς, ιδανικό για κλειστούς χώρους κέντρων δεδομένων.
Υπηρεσία & Υποστήριξη από Hong Kong Starsurge
Ως έμπειρος πάροχος υποδομών δικτύων από το 2008, η Starsurge διασφαλίζει ότι οι ανάγκες καλωδίωσης σας υποστηρίζονται πλήρως:
- Γνήσια οπτικά καλώδια NVIDIA με πλήρη ιχνηλασιμότητα.
- Τεχνική καθοδήγηση πριν από την πώληση σχετικά με το μήκος καλωδίου και την αντιστοίχιση πομποδεκτών.
- Παγκόσμια αποστολή με ασφαλή συσκευασία.
- Υποστήριξη μετά την πώληση και βοήθεια με εγγύηση.
- Εκπτώσεις για μαζικές παραγγελίες και ερωτήσεις για προσαρμοσμένα μήκη ευπρόσδεκτες.
Λίστα Ελέγχου Αγοραστή
- Επαληθεύστε τη συμβατότητα των πομποδεκτών (OSFP διπλής θύρας στην πλευρά του διακόπτη, OSFP/QSFP112 400G στην πλευρά του προσαρμογέα).
- Επιβεβαιώστε την απαίτηση μήκους καλωδίου: 10m είναι κατάλληλο για τις περισσότερες αποστάσεις εντός σειράς.
- Βεβαιωθείτε ότι χρησιμοποιούνται συνδετήρες MPO-12/APC (πράσινο περίβλημα) - δεν είναι συμβατοί με UPC (μπλε περίβλημα).
- Σχεδιάστε τα κατάλληλα εργαλεία καθαρισμού και τη διαχείριση των καλύμματα σκόνης κατά την εγκατάσταση.
- Ελέγξτε το περιβάλλον λειτουργίας: 0°C έως 70°C, υγρασία 10-85% χωρίς συμπύκνωση.
Προφυλάξεις Χειρισμού & Εγκατάστασης
- Διατηρήστε τα καλύμματα σκόνης μέχρι αμέσως πριν την εισαγωγή για να αποφευχθεί η μόλυνση του συνδετήρα.
- Καθαρίζετε πάντα τόσο τους συνδετήρες καλωδίου όσο και τις υποδοχές πομποδεκτών χρησιμοποιώντας κατάλληλους οπτικούς καθαριστές πριν από τη σύνδεση.
- Αποφύγετε αυστηρές κάμψεις – διατηρήστε την ακτίνα κάμψης ≥30mm για να αποφύγετε ζημιά στην οπτική ίνα και απώλεια σήματος.
- Προφυλάξεις ESD – ενώ το καλώδιο είναι παθητικό, συνδέεται σε πομποδέκτες ευαίσθητους σε ESD. χρησιμοποιήστε γειωμένους σταθμούς εργασίας.
- Μην αναμιγνύετε συνδετήρες APC και UPC – η διαφορά γωνίας 8° εμποδίζει τη σωστή σύνδεση και μπορεί να προκαλέσει ζημιά στους συνδετήρες.
- Κρατήστε μακριά από υγρά και υπερβολική σκόνη.
Συχνές Ερωτήσεις
Α: Η σειρά MFP7E20 είναι ένα καλώδιο διαχωριστή 1:2 ειδικά σχεδιασμένο για πομποδέκτες OSFP διπλής θύρας. Διακλαδίζει έναν συνδετήρα MPO-12/APC σε δύο ξεχωριστούς συνδετήρες MPO-12/APC, επιτρέποντας σε μια θύρα διακόπτη 800G να συνδεθεί με δύο συσκευές 400G. Ένα τυπικό καλώδιο κορμού θα είχε συνδεσιμότητα ένα προς ένα.
Α: Ναι, το καλώδιο είναι ανεξάρτητο από πρωτόκολλο. Όταν χρησιμοποιείται με τους κατάλληλους πομποδέκτες, υποστηρίζει 200G (χρησιμοποιώντας 2 ίνες ανά κατεύθυνση) και είναι συμβατό προς τα πίσω με χαμηλότερες ταχύτητες, εφόσον οι πομποδέκτες χρησιμοποιούν διεπαφές MPO-12/APC.
Α: Ναι, τα 10μ είναι συνήθως επαρκή για συνδέσεις εντός της ίδιας σειράς ή μεταξύ γειτονικών σειρών, λαμβάνοντας υπόψη τη διαχείριση κάθετων καλωδίων και τη δρομολόγηση σε εναέριους αγωγούς.
Α: Η NVIDIA παρέχει περιορισμένη εγγύηση 1 έτους. Η Starsurge προσφέρει πρόσθετη υποστήριξη για αιτήματα εγγύησης και αντικαταστάσεις.
Α: Τα άκρα του καλωδίου φέρουν την επισήμανση '1' και '2' στις ουρές διαχωριστή για αναγνώριση. Η καλωδίωση διασταύρωσης Τύπου-Β είναι προ-διαμορφωμένη. δεν απαιτείται ειδικός προσανατολισμός πέρα από την αντιστοίχιση των συνδετήρων με τους πομποδέκτες.
