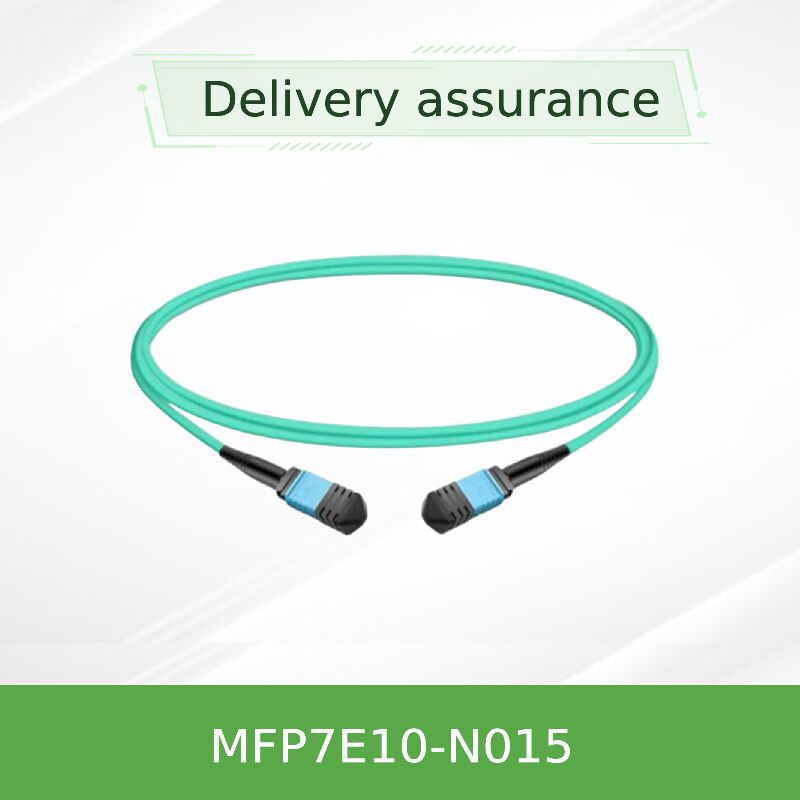

NVIDIA MFP7E10-N015 15m MPO APC Multimode Fiber Cable InfiniBand & Ethernet

Η σειρά NVIDIA MFP7E10-Nxxx περιλαμβάνει παθητικά οπτικά καλώδια multimode με συνδέσμους MPO-12/APC, χρησιμοποιώντας 8 ενεργές ίνες από μια διάταξη 12 ινών. Το MFP7E10-N015 προσφέρει τυπικό μήκος 15 μέτρων, ιδανικό για συνδέσεις μεταξύ ραφιών εντός σειρών ή για μέτρια απόσταση μεταξύ διακοπτών και διακομιστών. Σχεδιασμένο ειδικά για το οικοσύστημα δικτύωσης υψηλής ταχύτητας της NVIDIA, υποστηρίζει πομποδέκτες OSFP διπλής θύρας 800Gb/s, καθώς και μονάδες OSFP 400Gb/s και QSFP112 μονής θύρας. Ο σύνδεσμος Angled Polished Connector (APC) με γυάλισμα 8 μοιρών μειώνει δραματικά την ανακλώμενη ανάκλαση, διασφαλίζοντας την ακεραιότητα του σήματος για διαμόρφωση PAM4 που χρησιμοποιείται σε αρχιτεκτονικές 50G, 100G ανά γραμμή.

Αυτή η αντιστοίχιση καλωδίου διασταυρούμενου τύπου-Β (pin 1 προς pin 12) επιτρέπει την απευθείας σύνδεση μεταξύ πομποδεκτών χωρίς πρόσθετη διαχείριση πολικότητας, απλοποιώντας την εγκατάσταση. Κάθε καλώδιο ελέγχεται στο εργοστάσιο για να πληροί τις προδιαγραφές Telcordia GR-1435 και IEC 61754-7, εγγυώμενη αξιοπιστία από την πρώτη χρήση.

• Θηλυκοί σύνδεσμοι MPO-12/APC με οπές ευθυγράμμισης – συμβατοί με πείρους ευθυγράμμισης πομποδεκτών
• 8 ενεργές ίνες multimode (50/125 μm) με 4 αχρησιμοποίητες ίνες ως στοιχεία αντοχής
• Πολικότητα διασταυρούμενου τύπου-Β: εξαλείφει την ανάγκη αντιστροφής καλωδίου σύνδεσης
• Ευέλικτο στρογγυλό περίβλημα LSZH (Low Smoke Zero Halogen) / OFNR – χρώμα aqua για αναγνώριση multimode
• Υποστηρίζει πρωτόκολλα InfiniBand NDR, Ethernet 400GbE/800GbE και NVLink
• Μηχανισμός ασφάλισης push-pull για γρήγορη απελευθέρωση και ασφαλή σύνδεση
• Θερμοκρασία λειτουργίας: 0°C έως 70°C; αποθήκευσης: -40°C έως 85°C
• Χαμηλό προφίλ απώλειας εισαγωγής βελτιστοποιημένο για σήματα PAM4 υψηλής ταχύτητας

Η επιφάνεια του συνδέσμου MPO-12/APC διαθέτει γυάλισμα 8 μοιρών, το οποίο ελαχιστοποιεί τις οπτικές ανακλάσεις που μπορούν να προκαλέσουν αστάθεια πομπού και σφάλματα bit σε συνδέσεις υψηλής ταχύτητας. Σε αντίθεση με τους συνδέσμους Ultra Physical Contact (UPC) που χρησιμοποιούνται συνήθως σε εφαρμογές χαμηλότερης ταχύτητας, ο APC διασφαλίζει απώλεια επιστροφής ≥35 dB, κρίσιμη για 100G PAM4 και άνω. Η τοπολογία Type-B (διασταυρούμενη) του καλωδίου αντιστοιχίζει τις γραμμές μετάδοσης στο ένα άκρο με τις γραμμές λήψης στον απέναντι πομποδέκτη – η γραμμή 1 (μετάδοση) συνδέεται με τη γραμμή 12 (λήψη), η γραμμή 2 με τη γραμμή 11, κ.λπ. Αυτό ταιριάζει με την τυπική διάταξη ακίδων MPO που συνιστάται από το IEC 61754-7 για απευθείας διασύνδεση χωρίς εξωτερικούς προσαρμογείς.

• Συνδέσεις διακόπτη-προς-διακόπτη: Συνδέστε διακόπτες OSFP διπλής θύρας (800G) χρησιμοποιώντας δύο θύρες MPO-12/APC για συγκεντρωτική απόδοση.
• Διακόπτης-προς-προσαρμογέα: Συνδέστε προσαρμογείς δικτύου NVIDIA ConnectX-7 ή DPU BlueField-3 μέσω πομποδεκτών OSFP ή QSFP112.
• Αρχιτεκτονικές Spine-leaf σε κέντρα δεδομένων που απαιτούν εμβέλεια multimode 50 μέτρων (με έως και 4 συνδέσεις).
• Υπολογιστική υψηλής απόδοσης (HPC) και διαχωρισμός αποθήκευσης με επεκτάσεις δικτύου NVLink.
• Συνδέσεις μεταξύ ραφιών όπου το μήκος 10 μέτρων δεν επαρκεί και τα 15 μέτρα παρέχουν βέλτιστη διαχείριση χαλάρωσης.

Σχεδιασμένο και επικυρωμένο για απρόσκοπτη διαλειτουργικότητα με πομποδέκτες και υλικό δικτύωσης NVIDIA. Συμβατό με:

Σημείωση: Το καλώδιο είναι αυστηρά συμβατό με συνδέσμους MPO-12/APC. Μην το συνδέετε με συνδέσμους MPO-12/UPC (μπλε περίβλημα) καθώς η ασυμφωνία γυαλίσματος μπορεί να προκαλέσει φυσική ζημιά και υποβάθμιση σήματος.

Η NVIDIA προσφέρει πολλαπλά μήκη για να καλύψει διάφορες πυκνότητες ραφιών και διασυνδέσεις κτιρίων. Το MFP7E10-N015 είναι η προτεινόμενη επιλογή για μεσαίες αποστάσεις μεταξύ ραφιών:

Όλα τα καλώδια μοιράζονται πανομοιότυπες μηχανικές και οπτικές προδιαγραφές εκτός από την ανοχή μήκους (για μήκη ≥5 m, η ανοχή είναι +2% x L / -0).

• Επικύρωση από άκρο σε άκρο: Κάθε καλώδιο συνδυάζεται με πομποδέκτες NVIDIA για εγγυημένη διαλειτουργικότητα και περιθώρια σύνδεσης.
• Χαμηλό συνολικό κόστος ιδιοκτησίας: Η παθητική σχεδίαση εξαλείφει την κατανάλωση ενέργειας, μειώνοντας το κόστος ψύξης στα κέντρα δεδομένων.
• Ανθεκτικότητα και ασφάλεια: Το περίβλημα LSZH ελαχιστοποιεί τις τοξικές αναθυμιάσεις σε περίπτωση πυρκαγιάς· η βαθμολογία OFNR είναι για εγκαταστάσεις ανελκυστήρα.
• Κατασκευή ακριβείας: Οι συνδέσμοι APC με γυάλισμα στο εργοστάσιο με σταθερή γεωμετρία διασφαλίζουν επαναλαμβανόμενη χαμηλή απώλεια.
• Εγγύηση και υποστήριξη: Η άμεση συμβατότητα με NVIDIA μειώνει την πολυπλοκότητα της αντιμετώπισης προβλημάτων.

• Μην αφαιρείτε τα καπάκια σκόνης μέχρι τη στιγμή της εγκατάστασης για να αποφύγετε τη μόλυνση των οπτικών επιφανειών.
• Αποφύγετε την υπέρβαση της ελάχιστης ακτίνας κάμψης των 30 mm· οι απότομες κάμψεις μπορούν να προκαλέσουν απώλεια μικροκάμψης και μόνιμη ζημιά στην ίνα.
• Αν και το καλώδιο είναι μη αγώγιμο και ανθεκτικό σε ESD, συνδέεται με πομποδέκτες ευαίσθητους σε ESD – ακολουθήστε τις τυπικές προφυλάξεις ESD κατά τον χειρισμό.
• Ποτέ μην αναμιγνύετε συνδέσμους MPO-12/APC (πράσινο περίβλημα) με συνδέσμους MPO-12/UPC (μπλε περίβλημα)· οι ασύμφωνοι γυαλισμένοι σύνδεσμοι δεν θα εφαρμόσουν σωστά και μπορεί να προκαλέσουν ζημιά στους πείρους ευθυγράμμισης.
• Χρησιμοποιείτε μόνο ισοπροπυλική αλκοόλη και πανιά χωρίς χνούδι ή ειδικά καθαριστικά MPO για τον καθαρισμό της φέρουσας.

Η Hong Kong Starsurge Group Co., Limited είναι ένας πάροχος υλικού δικτύωσης, υπηρεσιών IT και λύσεων ολοκλήρωσης συστημάτων με γνώμονα την τεχνολογία. Ιδρύθηκε το 2008, η εταιρεία εξυπηρετεί πελάτες παγκοσμίως με προϊόντα που περιλαμβάνουν διακόπτες δικτύου, κάρτες δικτύου, ασύρματες συσκευές πρόσβασης, ελεγκτές, καλώδια και σχετικό εξοπλισμό δικτύωσης. Με την υποστήριξη μιας έμπειρης ομάδας πωλήσεων και τεχνικών, η Starsurge υποστηρίζει κλάδους όπως η κυβέρνηση, η υγειονομική περίθαλψη, η βιομηχανία, η εκπαίδευση, ο χρηματοπιστωτικός τομέας και οι επιχειρήσεις. Η εταιρεία προσφέρει επίσης λύσεις IoT, συστήματα διαχείρισης δικτύου, προσαρμοσμένη ανάπτυξη λογισμικού, πολύγλωσση υποστήριξη και παγκόσμια παράδοση. Με προσέγγιση πελατοκεντρική, η Starsurge εστιάζει στην αξιόπιστη ποιότητα, την άμεση εξυπηρέτηση και τις προσαρμοσμένες λύσεις που βοηθούν τους πελάτες να δημιουργήσουν αποτελεσματικές, επεκτάσιμες και αξιόπιστες υποδομές δικτύου.

Επίσημος Συνεργάτης NVIDIA: Η Starsurge παρέχει γνήσια καλώδια, πομποδέκτες και εξαρτήματα δικτύωσης NVIDIA με πλήρη διαφάνεια της εφοδιαστικής αλυσίδας και γρήγορη παράδοση.

• Επιβεβαιώστε τον τύπο συνδέσμου: MPO-12/APC (θηλυκός) και στα δύο άκρα – πράσινο περίβλημα.
• Επαληθεύστε την απόσταση σύνδεσης: 15μ είναι εντός εμβέλειας OM3 (≤30μ) και υποστηρίζει πλήρη εμβέλεια 50μ εάν χρησιμοποιείται OM4 για μεγαλύτερες παραλλαγές.
• Βεβαιωθείτε ότι οι πομποδέκτες είναι συμβατοί με την πολικότητα διασταύρωσης Τύπου-Β· τα οπτικά NVIDIA απαιτούν Τύπο-Β για απευθείας σύνδεση.
• Ελέγξτε ότι τα πάνελ σύνδεσής σας, εάν χρησιμοποιούνται, είναι επίσης MPO/APC και διατηρούν την αντιστοίχιση πολικότητας.
• Αποθηκεύστε κατάλληλα καθαριστικά MPO και καπάκια σκόνης για συντήρηση.

• NVIDIA MMA4Z00-NS – Πομποδέκτης OSFP 800G DR8 διπλής θύρας για διακόπτες
• NVIDIA MMA1Z00-NS400 – Πομποδέκτης QSFP112 400G DR4 για προσαρμογείς ConnectX-7
• Σειρά NVIDIA MFP7E20 – Ενεργά οπτικά καλώδια (AOC) για μεγαλύτερη εμβέλεια
• Προσαρμογείς bulkhead MPO-12/APC σε MPO-12/APC – Για επέκταση και τοποθέτηση σε πάνελ

• Σημείωση Εφαρμογής: Οπτικά Καλώδια & Συνδέσεις για NDR InfiniBand (διαθέσιμο από την υποστήριξη NVIDIA)
• IEC 61754-7: Συσκευές οπτικής διασύνδεσης – Οικογένεια συνδέσμων MPO
• Telcordia GR-1435-CORE: Γενικές Απαιτήσεις για Οπτικούς Συνδέσμους Πολλαπλών Ινών
